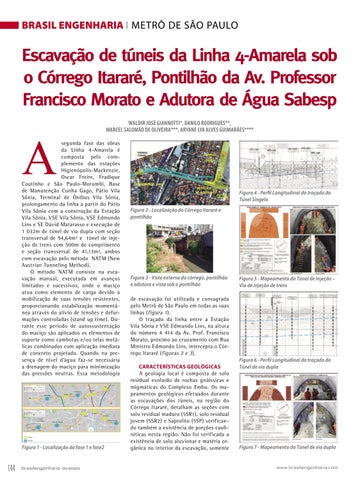

BRASIL ENGENHARIA I METRÔ DE SÃO PAULO
Escavação de túneis da Linha 4-Amarela sob o Córrego Itararé, Pontilhão da Av. Professor Francisco Morato e Adutora de Água Sabesp
A
WALDIR JOSÉ GIANNOTTI*, DANILO RODRIGUES**, MARCEL SALOMÃO DE OLIVEIRA***, ARYANE LYA ALVES GUIMARÃES****
segunda fase das obras da Linha 4-Amarela é composta pelo complemento das estações Higienópolis-Mackenzie, Oscar Freire, Fradique Coutinho e São Paulo-Morumbi, Base de Manutenção Cunha Gago, Pátio Vila Sônia, Terminal de Ônibus Vila Sônia, prolongamento da linha a partir do Pátio Vila Sônia com a construção da Estação Vila Sônia, VSE Vila Sônia, VSE Edmundo Lins e SE David Matarasso e execução de 1 032m de túnel de via dupla com seção transversal de 94,64m² e túnel de injeção de trens com 500m de comprimento e seção transversal de 41,13m², ambos com escavação pelo método NATM (New Austrian Tunneling Method). O método NATM consiste na escavação manual, executada em avanços limitados e sucessivos, onde o maciço atua como elemento de carga devido a mobilização de suas tensões resistentes, proporcionando estabilização momentânea através do alívio de tensões e deformações controladas (stand up time). Durante esse período de autossustentação do maciço são aplicados os elementos de suporte como cambotas e/ou telas metálicas combinados com aplicação imediata de concreto projetado. Quando na presença de nível d’água faz-se necessária a drenagem do maciço para minimização das pressões neutras. Essa metodologia
Figura 1 - Localização da fase 1 e fase2
144
BRASILengenharia BRASILENGENHARIA 01/2020 01/2020
Figura 4 - Perfil Longitudinal do traçado do Túnel Singelo Figura 2 - Localização do Córrego Itararé e pontilhão
Figura 3 - Vista externa do córrego, pontilhão e adutora e vista sob o pontilhão
Figura 5 - Mapeamento do Túnel de Injeção – Via de injeção de trens
de escavação foi utilizada e consagrada pelo Metrô de São Paulo em todas as suas linhas ( figura 1). O traçado da linha entre a Estação Vila Sônia e VSE Edmundo Lins, na altura do número 4 414 da Av. Prof. Francisco Morato, próximo ao cruzamento com Rua Ministro Edmundo Lins, intercepta o Córrego Itararé ( figuras 2 e 3 ). CARACTERÍSTICAS GEOLÓGICAS A geologia local é composta de solo residual evoluído de rochas gnáissicas e migmáticas do Complexo Embu. Os mapeamentos geológicos efetuados durante as escavações dos túneis, na região do Córrego Itararé, detalham as seções com solo residual maduro (5SR1), solo residual jovem (5SR2) e Saprolito (5SP) verificando também a existência de porções cauliníticas nesta região. Não foi verificada a existência de solo aluvionar e matéria orgânica no interior da escavação, somente
Figura 6 - Perfil Longitudinal do traçado do Túnel de via dupla
Figura 7 - Mapeamento do Túnel de via dupla
