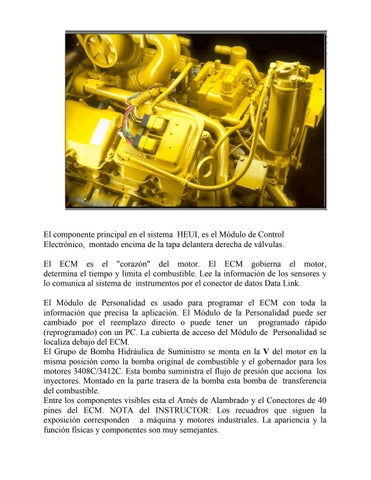

El componente principal en el sistema HEUI, es el Módulo de Control Electrónico, montado encima de la tapa delantera derecha de válvulas. El ECM es el "corazón" del motor. El ECM gobierna el motor, determina el tiempo y limita el combustible. Lee la información de los sensores y lo comunica al sistema de instrumentos por el conector de datos Data Link. El Módulo de Personalidad es usado para programar el ECM con toda la información que precisa la aplicación. El Módulo de la Personalidad puede ser cambiado por el reemplazo directo o puede tener un programado rápido (reprogramado) con un PC. La cubierta de acceso del Módulo de Personalidad se localiza debajo del ECM. El Grupo de Bomba Hidráulica de Suministro se monta en la V del motor en la misma posición como la bomba original de combustible y el gobernador para los motores 3408C/3412C. Esta bomba suministra el flujo de presión que acciona los inyectores. Montado en la parte trasera de la bomba esta bomba de transferencia del combustible. Entre los componentes visibles esta el Arnés de Alambrado y el Conectores de 40 pines del ECM. NOTA del INSTRUCTOR: Los recuadros que siguen la exposición corresponden a máquina y motores industriales. La apariencia y la función físicas y componentes son muy semejantes.
Caterpillar 3408E 3412E HEUI Fuel System Tecnica Manual – (Spanish)
