Tractores de CadenasD9RD10R
Los Cargadores de Rueda 988F/990 serie II
El bloqueo del Acelerador permite al operador mantener la velocidad del motor con un interruptor de posición el cual habilita la característica por largos periodos.
La Lámpara de Acelerado Bloqueado indica la posición bloqueada. La lámpara Encendida indica que la característica esta activa.
NOTA: El Sistema de bloque de Acelerador funciona semejantemente a un sistema automotriz del control de la velocidad, menos que control de la velocidad de motor mientras van las funciones del control con la velocidad de desplazamiento.
Después que la velocidad de motor ha sido establecida con el bloqueo de acelerador, la velocidad de motor se puede reducir 20 r.p.m. momentáneamente presionando el Interruptor a la posición Set/Aceleración. La velocidad del motor puede ser bajada en incremento de 50 r.p.m. por segundo mientras es teniendo el interruptor hacia abajo.
El Interruptor /Reasume de Aceleración se utiliza para el aumento de velocidad en 20 r.p.m. presionando momentáneamente el Interruptor a la posición Reasume La velocidad del motor puede ser levantada de incrementos de 50 r.p.m. por segundo mientras es teniendo el interruptor presionado hacia abajo.
Presionar el Interruptor del Pedal Derecho de Freno incapacitará la condición. Una señal inválida del interruptor del freno incapacitará también la característica de bloqueo de aceleración.
En los Cargadores 990 Serie II un ventilador opcional de refrigeración para alta temperatura ambiente es suministrado este es manejado por un motor hidráulico y controlado por el ECM.
El Solenoide de la Válvula Hidráulica del Ventilador controla el suministro de aceite al motor hidráulico para el aumento de la velocidad del ventilador o la disminución. El Sensor de la Temperatura del Líquido Refrigerante es usado como una referencia para el control de ventilador.
Encima de los 98°C (208°F), la velocidad de ventilador es máxima. Cuando disminuye la temperatura debajo de los 95°C (203°F), la velocidad de ventilador es mínima. La velocidad del ventilador hace variar la entrega de la bomba hidráulica variando la velocidad de motor.
El control de la velocidad del ventilador puede ser inhabilitado por la herramienta de servicio para propósitos de prueba. La velocidad del ventilador se va al máximo si la válvula del control falla.
Para Camiones Fuera de Carretera 769C/771C/773B/775B

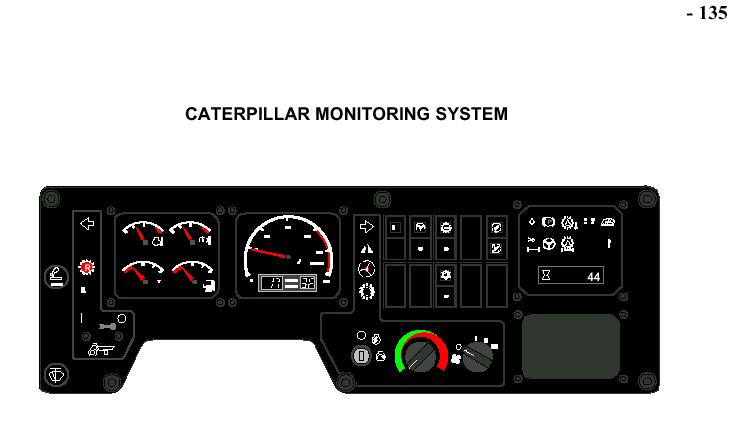

El Sistema de Monitoreo Caterpillar es un sistema de monitoreo electrónico usado en algúnas máquinas accionadas con un motor HEUI incluyendo a los Camiones Fuera de carretera. Tiene vistas semejantes al VIMS e incluye lo siguiente:
-Módulo Central Mensaje -Velocímetro/Módulo de Tacometro -Módulo de Cuatro Manómetros -Lámpara de Acción y Alarma de Acción
Este sistema recibe información a través del Cat Data Link.
Los componentes del despliegue le muestran al operador la condición de los sistemas de la máquina y sistema información de diagnóstico. Este sistema reemplaza el Sistema Electrónico de Monitoreo (EMS) en camiones anteriores.
