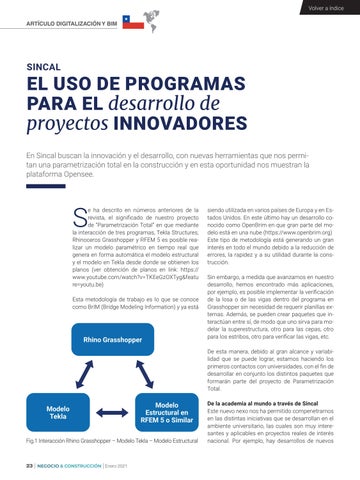

SINCAL
EL USO DE PROGRAMAS PARA EL desarrollo de proyectos INNOVADORES En Sincal buscan la innovación y el desarrollo, con nuevas herramientas que nos permitan una parametrización total en la construcción y en esta oportunidad nos muestran la plataforma Opensee.
S
e ha descrito en números anteriores de la revista, el significado de nuestro proyecto de “Parametrización Total” en que mediante la interacción de tres programas, Tekla Structures, Rhinoceros Grasshopper y RFEM 5 es posible realizar un modelo paramétrico en tiempo real que genera en forma automática el modelo estructural y el modelo en Tekla desde donde se obtienen los planos (ver obtención de planos en link: https:// www.youtube.com/watch?v=TKEeGzOXTyg&featu re=youtu.be) Esta metodología de trabajo es lo que se conoce como BrIM (Bridge Modeling Information) y ya está
Rhino Grasshopper
siendo utilizada en varios países de Europa y en Estados Unidos. En este último hay un desarrollo conocido como OpenBrim en que gran parte del modelo está en una nube (https://www.openbrim.org) Este tipo de metodología está generando un gran interés en todo el mundo debido a la reducción de errores, la rapidez y a su utilidad durante la construcción. Sin embargo, a medida que avanzamos en nuestro desarrollo, hemos encontrado más aplicaciones, por ejemplo, es posible implementar la verificación de la losa o de las vigas dentro del programa en Grasshopper sin necesidad de requerir planillas externas. Además, se pueden crear paquetes que interactúan entre sí, de modo que uno sirva para modelar la superestructura, otro para las cepas, otro para los estribos, otro para verificar las vigas, etc. De esta manera, debido al gran alcance y variabilidad que se puede lograr, estamos haciendo los primeros contactos con universidades, con el fin de desarrollar en conjunto los distintos paquetes que formarán parte del proyecto de Parametrización Total.
Modelo Tekla
Modelo Estructural en RFEM 5 o Similar
Fig.1 Interacción Rhino Grasshopper – Modelo Tekla – Modelo Estructural
23 | NEGOCIO & CONSTRUCCIÓN | Enero 2021
De la academia al mundo a través de Sincal Este nuevo nexo nos ha permitido compenetrarnos en las distintas iniciativas que se desarrollan en el ambiente universitario, las cuales son muy interesantes y aplicables en proyectos reales de interés nacional. Por ejemplo, hay desarrollos de nuevos
