7 - MANUTENÇÃO
Calços do travão de estacionamento - Verificar AVISO Perigo de atropelamento! Tenha em atenção que o travão de estacionamento não funciona quando é desengatado manualmente. Quando estacionado, coloque calços nas rodas para evitar movimentos da máquina. Repare o travão de estacionamento logo que possível se este avariar. Se estas instruções não forem cumpridas, poderão ocorrer ferimentos graves ou morte. W0020B

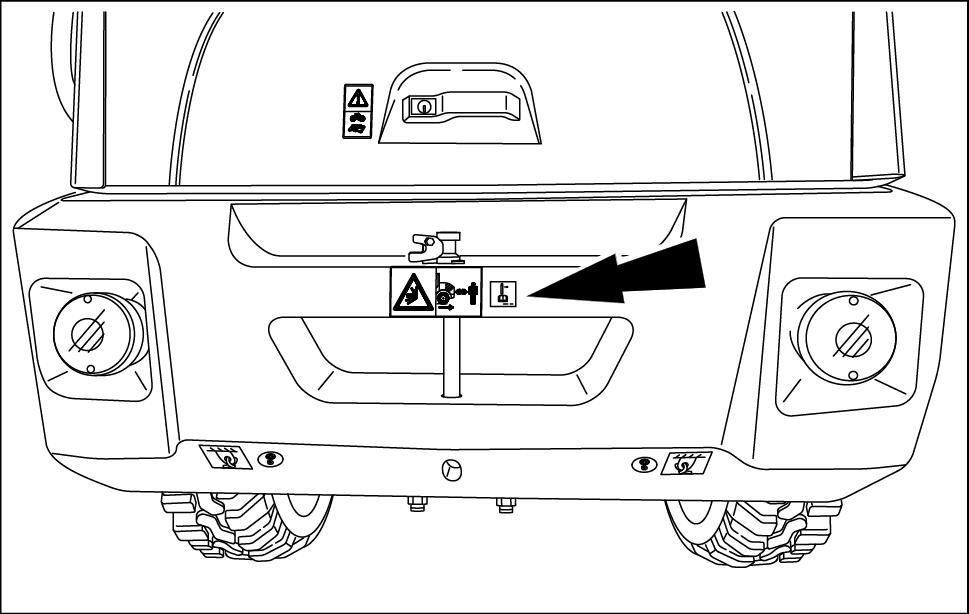

Verifique as pastilhas dos travões de estacionamento a cada 250 horas ou mais frequentemente se as condições assim o exigirem. Operação anterior: Mantenha todas as pessoas não autorizadas afastadas da área. Estacione a máquina numa superfície nivelada e em ponto morto, com o acessório baixado até ao solo. Encoste calços de rodas aos pneus, de forma a evitar o movimento da máquina. Instale o pino de segurança na posição de bloqueio, de forma a que a junta de articulação fique bloqueada. NOTA: as figuras 1, 2 e 3 mostram duas partes diferentes (A) e (B). As partes (A) referem-se aos seguintes modelos de máquinas: 21F, 121F, 221F “Velocidade Alta", 321F "Velocidade Alta" e modelos padrão 221F e 321F equipados com o eixo do Diferencial de Derrapagem Limitada. As partes (B) referem-se aos modelos padrão 221F e 321F. 1. Retire o contrapino (1) pino de forquilha (2). Retire o pino de forquilha (2). 2. Desaperte as porcas (3). Retire o cabo do travão de estacionamento do veio (4) do suporte (5).
LEIL18CWL0030BB
7-53
