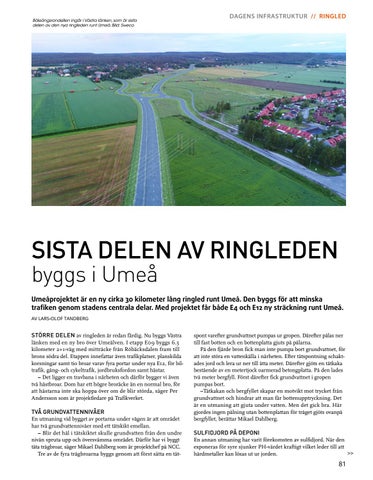

Böleängsrondellen ingår i Västra länken, som är sista delen av den nya ringleden runt Umeå. Bild: Sweco
DAGENS INFRASTRUKTUR // RINGLED
SISTA DELEN AV RINGLEDEN byggs i Umeå
Umeåprojektet är en ny cirka 30 kilometer lång ringled runt Umeå. Den byggs för att minska trafiken genom stadens centrala delar. Med projektet får både E4 och E12 ny sträckning runt Umeå. AV LARS-OLOF TANDBERG
STÖRRE DELEN av ringleden är redan färdig. Nu byggs Västra länken med en ny bro över Umeälven. I etapp E09 byggs 6,5 kilometer 2+1-väg med mitträcke från Röbäcksdalen fram till brons södra del. Etappen innefattar även trafikplatser, planskilda korsningar samt tio broar varav fyra portar under nya E12, för biltrafik, gång- och cykeltrafik, jordbruksfordon samt hästar. – Det ligger en travbana i närheten och därför bygger vi även två hästbroar. Dom har ett högre broräcke än en normal bro, för att hästarna inte ska hoppa över om de blir störda, säger Per Andersson som är projektledare på Trafikverket. TVÅ GRUNDVATTENNIVÅER En utmaning vid bygget av portarna under vägen är att området har två grundvattennivåer med ett tätskikt emellan. – Blir det hål i tätskiktet skulle grundvatten från den undre nivån spruta upp och översvämma området. Därför har vi byggt täta trågbroar, säger Mikael Dahlberg som är projektchef på NCC. Tre av de fyra trågbroarna byggs genom att först sätta en tät-
spont varefter grundvattnet pumpas ur gropen. Därefter pålas ner till fast botten och en bottenplatta gjuts på pålarna. På den fjärde bron fick man inte pumpa bort grundvattnet, för att inte störa en vattenkälla i närheten. Efter tätspontning schaktades jord och lera ur ner till åtta meter. Därefter gjöts en tätkaka bestående av en metertjock oarmerad betongplatta. På den lades två meter bergfyll. Först därefter fick grundvattnet i gropen pumpas bort. –Tätkakan och bergfyllet skapar en motvikt mot trycket från grundvattnet och hindrar att man får bottenupptryckning. Det är en utmaning att gjuta under vatten. Men det gick bra. Här gjordes ingen pålning utan bottenplattan för tråget gjöts ovanpå bergfyllet, berättar Mikael Dahlberg.
SULFIDJORD PÅ DEPONI En annan utmaning har varit förekomsten av sulfidjord. När den exponeras för syre sjunker PH-värdet kraftigt vilket leder till att >> hårdmetaller kan lösas ut ur jorden.
