Papírtér modelltér

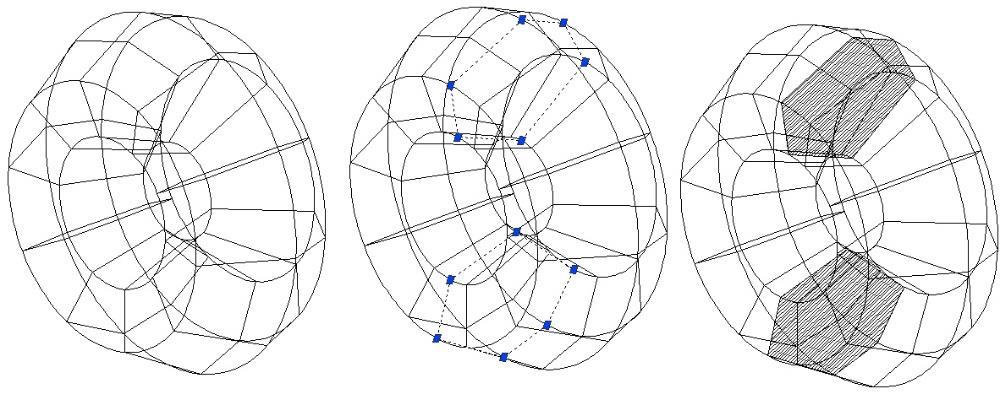

Keresztmetszet készítése KMETSZET _SECTION

Egy sík és 3D szilárdtestek, felületek vagy hálók metszetéből 2D lemezobjektumot hoz létre. A keresztmetszetet nem sraffozza be automatikusan, a koordináta rendszer illesztése után utólag kell nekünk sraffozni.

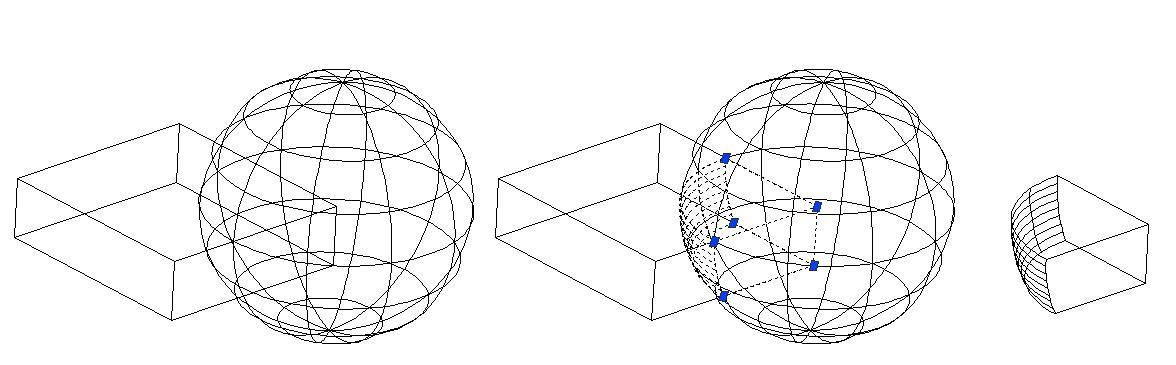

Ütközésvizsgálat ÁTHATÁS _INTERFERE

Az ÁTHATÁS parancs kiemeli a közös térfogattal rendelkező testeket. Egyetlen kiválasztási halmaz megadásakor a program páronként megvizsgálja a halmaz minden elemét. Két kiválasztási halmaz megadásakor a program az első kiválasztási halmazban lévő testeket összeveti a második halmaz elemeivel.

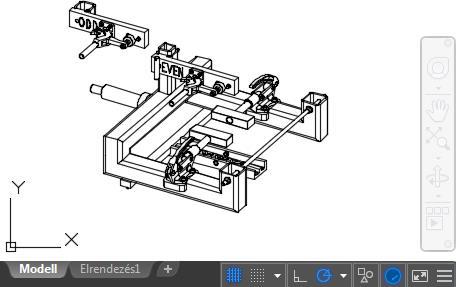

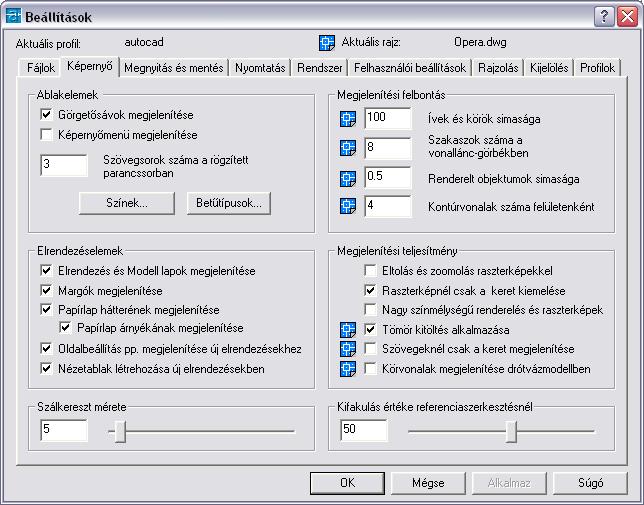

A programban két jól elkülöníthető munkakörnyezet, úgynevezett „modelltér” és „papírtér” áll rendelkezésre, amelyekben a rajzokban lévő objektumokkal dolgozhat. Alapértelmezés szerint egy korlátlan 3D rajzterületen kezdheti el a munkát, amelynek neve modelltér. Először el kell döntenie, hogy egy egység milyen mértékegységnek feleljen meg: egy milliméternek, centiméternek, hüvelyknek, lábnak vagy bármi egyéb mértékegységnek, ami kényelmes. Ezután 1:1 léptékben rajzolhat.

A rajz nyomtatáshoz végzett előkészítéséhez váltson papírtérre. Itt különböző elrendezéseket állíthat be címpecsétekkel és megjegyzésekkel; és mindegyik elrendezésen elrendezési nézetablakokat hozhat létre, amelyek a modelltér különböző nézeteit jelenítik meg. Az elrendezési nézetablakokban a papírtérhez képest léptékezi a modelltérbeli nézeteket. A papírtérben egy mértékegység a papírlapon mért tényleges távolságot jelzi, attól függően, hogy az oldalbeállításban millimétert vagy hüvelyket adott-e meg.

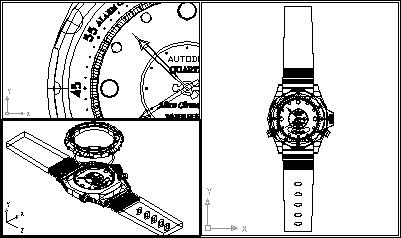

Modelltér – azaz az illeszkedő nézetablakok tere

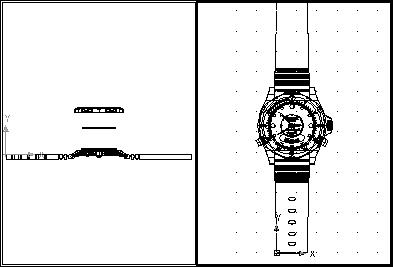

Illeszkedő nézetablakok: A Modell lapon létrehozott nézetablakok teljesen kitöltik a rajzterületet, és nem fedik egymást. Az egyik nézetablakban végrehajtott módosítás maga után vonja a többi automatikus frissítését. A nézetablakok olyan területek, amelyek a felhasználó modelljét különböző nézetekben ábrázolják. A Modell lapon a rajzterület egy vagy több szomszédos, négyszögletes nézetre osztható, melyeket modelltérbeli nézetablakoknak nevezünk. Nagy, illetve bonyolult rajz esetében, egyetlen nézethez képest, a különböző nézetek alkalmazásával lerövidül a zoomoláshoz vagy eltoláshoz szükséges idő. Olyan hibák, melyek egyik nézetben esetleg észrevétlenek maradnának, más nézetben nyilvánvalóvá válnak. Modelltérbeli nézetablakok használatával lehetséges  Eltolás, zoomolás, raszter, háló és FKR ikon módok beállítása, elnevezett nézet visszaállítása  A felhasználói koordináta-rendszer irányainak elmentése egyéni nézetablakokkal  Parancs futtatásakor rajzolás egyik nézetablakból a másikba  Nézetablakok elrendezésének elnevezése, amelynek révén az később újra felhasználható a Modell lapon vagy beilleszthető egy elrendezés lapra

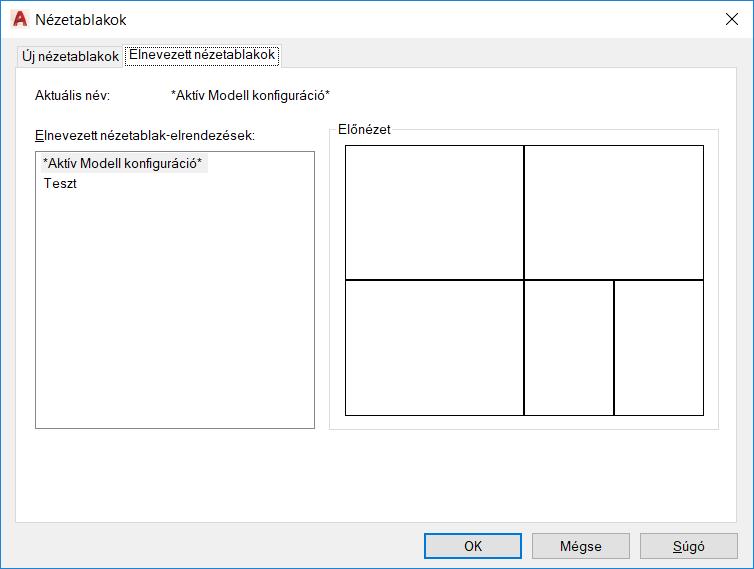

Nézetablakok létrehozása NÉZETABLAKOK _VPORTS

Több nézetablakot hoz létre a modelltérben vagy egy elrendezésben (papírtérben). Modelltérben is és papírtérben is illeszkedő nézetablakokat hoz létre. A papírtérben az egymáshoz illeszkedő nézetablakok

NABL

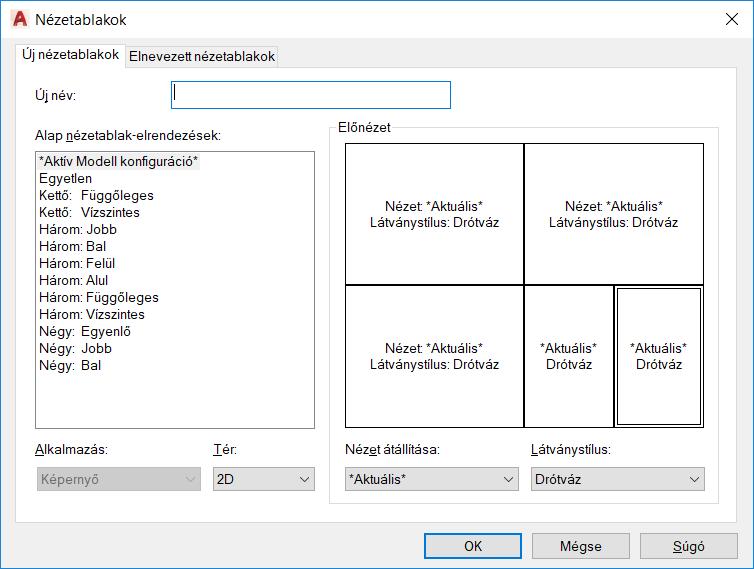

Néhány alapértelmezett nézetablak beállítás

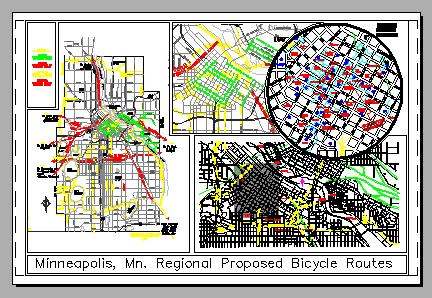

Papírtér – azaz az átfedő nézetablakok tere

Átfedő nézetablakok: Amikor a felhasználó az elrendezés fülre kattint, a papírtér

környezetében dolgozhat. Elrendezések szerkesztésekor a nézetablakok felfoghatók úgy is, mint mozgatható és változtatható méretű nézettel rendelkező objektumok, amelyekkel be lehet tekinteni a modelltérbe. Az átfedő nézetablakok átfedhetik egymást és állhatnak egymástól teljesen külön. A papírtér azt a papírt ábrázolja, amelyen a tervező a rajzot a nyomtatás előtt elrendezi. A papírtérben a végleges nyomtatható elrendezést készítheti el, a tervezés és rajzolás nem itt történik, a modelltér szolgál a rajz létrehozására. Mivel az átfedő nézetablakok AutoCAD objektumok, ezért az elrendezés rendezése közben papírtérben a modell nem szerkeszthető. A modell szerkesztéséhez át kell kapcsolni a modelltérbe az alábbi eljárások valamelyikével:  Kattintson a modell fülre!  Kattintson kétszer az átfedő nézetablakra! Az állapotsoron a PAPÍR felirata MODELLRE változik.  Kattintson a PAPÍR nyomógombra az állapotsoron! Ezzel visszatérhet a legutoljára aktív átfedő nézetablakhoz.

Papírtérből modelltérbe: Kattintson kétszer a nézetablakon belül

Modelltérből papírtérbe: Kattintson kétszer a nézetablakon kívül

Aktív nézetablak

Inaktív nézetablakok

Nyomtatási határ (szaggatott)

A papír ábrázolása
