Külső referencia

XREF _XREF X

XREF vagy más néven külső referencia. Úgy lehet DWG fájlokat megjeleníteni az aktuális rajzban, hogy azok nem lesznek szerves részei az aktuális rajznak, nem növelik meg a rajz méretét.

Referencia típusa

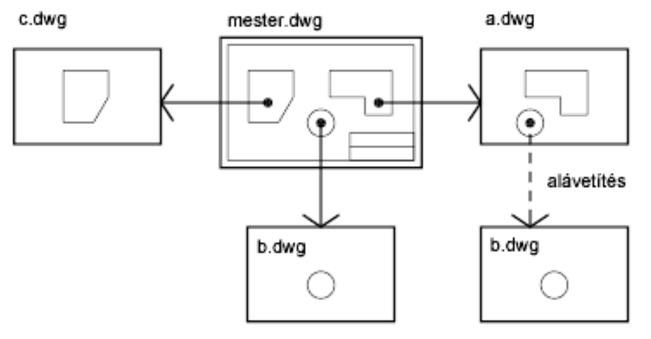

Illesztés (Csatolás/Beágyazás): A csatolt DWG-referenciák (xrefek) egymásba ágyazottak is lehetnek, azaz olyan xref is csatolható, amely egy másik xrefet tartalmaz. (Mivel a c.dwg illesztve lett az a.dwg-hez, az a.dwg mindig viszi magával a c.dwg-t)

Rávetítés (Alávetítés): A csatolt xreftől eltérően a rávetített xrefet tartalmazó rajz egy másik rajzhoz történő csatolásakor vagy rajzra történő rávetítésekor a rajzhoz csatolt rávetítések nem jelennek meg. (Mivel az b.dwg vetítve lett az a.dwg alá, az a.dwg nem vitte magával a b.dwg-t)
