-1-

AutoCAD alapszintű oktatási segédlet

Alapszintű oktatási segédlet

C A D + I n f o r m M é r n ö k i , S z o f t ve r f e j le s z t ő , K e r e s k e d e l m i é s Sz o lg á l t a t ó K f t . 4031 Debrecen, István út 6. | Tel.: +36 52 522-730 | Tel/Fax: +36 52 452-685 | cad.inform@cadi.hu | www.cadinform.hu

-2-

AutoCAD alapszintű oktatási segédlet

Fóliák használata.................................................................................................................................... 5 Fóliakezelő...............................................................................................................................................................................................5

FÓLIABEÁLLÍTÁSOK ÉS FÓLIATULAJDONSÁGOK ...................................................................................................................................6 Új fólia .....................................................................................................................................................................................................6 Fólia törlése .............................................................................................................................................................................................6 Aktuálissá tétel ........................................................................................................................................................................................6 Állapot .....................................................................................................................................................................................................6 Be/Ki ........................................................................................................................................................................................................6 Fagyasztás/Olvasztás ..............................................................................................................................................................................6 Lezárás .....................................................................................................................................................................................................6 Szín/Vonaltípus/Vonalvastagság/Átlátszóság/Nyomtatási stílus .........................................................................................................6 Nyomtatás ...............................................................................................................................................................................................6 Fagyasztás új nézetablakokban ..............................................................................................................................................................7 NA szín/vonaltípusa/vonalvastagság/átlátszóság (csak elrendezés lapról érhető el) .........................................................................7 NA nyomtatási stílusa (csak elrendezés lapról érhető el) .....................................................................................................................7 Leírás .......................................................................................................................................................................................................7 Fóliák listájának szűrése és rendezése...................................................................................................................................................7 Fólia tulajdonságszűrő ............................................................................................................................................................................7 Fólia csoportszűrő...................................................................................................................................................................................7 Fóliaszűrő megfordítása .........................................................................................................................................................................7 Fóliák gyors szűrése név szerint .............................................................................................................................................................7

FÓLIABEÁLLÍTÁSOK ELMENTÉSE ÉS VISSZAÁLLÍTÁSA ............................................................................................................................8 Fóliaállapot exportálása/importálása ....................................................................................................................................................8 A fóliaállapotban nem található fóliák kikapcsolása .............................................................................................................................8 Objektum fóliájának módosítása ...........................................................................................................................................................8

Egyéb objektumtulajdonságok áttekintése ............................................................................................. 9 SZÍNEK HASZNÁLATA .....................................................................................................................................................................9 Objetkumok színének módosítása .........................................................................................................................................................9 Objektumok vonaltípusának módosítása ........................................................................................................................................... 10 Vonaltípus lépték vezérlése ................................................................................................................................................................ 10 Globális léptéktényező ........................................................................................................................................................................ 10 Aktuális léptéktényező ........................................................................................................................................................................ 10 Vonaltípusok megjelenítése rövid szakaszokon és vonalláncokon ................................................................................................... 10

VONALVASTAGSÁGOK VEZÉRLÉSE..................................................................................................................................................11 Objektumok vonalvastagságának módosítása ................................................................................................................................... 11

AZ OBJEKTUMOK TULAJDONSÁGAINAK MEGJELENÍTÉSE ÉS MÓDOSÍTÁSA .............................................................................................11 Adatbázisinformációk kilistázása ........................................................................................................................................................ 11 Koordinátapontok lekérdezése ........................................................................................................................................................... 12 Távolság lekérdezése ........................................................................................................................................................................... 12 Terület lekérdezése ............................................................................................................................................................................. 12 Fizikai jellemzők lekérdezése .............................................................................................................................................................. 13 Objektumtulajdonságok vezérlése...................................................................................................................................................... 13 Objektumtulajdonságok módosítása .................................................................................................................................................. 13

Blokkok létrehozása és használata ........................................................................................................ 14 BLOKKOK TÁROLÁSA ÉS HIVATKOZÁSA ...........................................................................................................................................14 Blokkok létrehozása ............................................................................................................................................................................. 14 Rajzfájl létrehozása blokként történő felhasználásra ........................................................................................................................ 15 Blokkok beillesztése ............................................................................................................................................................................. 15 Melyik fóliára kerül a beillesztett blokk? ............................................................................................................................................ 15 Milyenek lesznek a beillesztett blokk tulajdonságai (színe, vonaltípusa, vonalvastagsága)? .......................................................... 16

KIVÁLASZTOTT OBJEKTUMOK SZERKESZTÉSE XREFEKBEN ÉS BLOKKOKBAN ............................................................................................16 Blokk beillesztési pontjának módosítása ............................................................................................................................................ 16 AutoCAD Design Center....................................................................................................................................................................... 16

Blokkattribútumok használata .............................................................................................................. 17 Attribútumok létrehozása ................................................................................................................................................................... 17 Mód ...................................................................................................................................................................................................... 17 Attribútum............................................................................................................................................................................................ 18 C A D + I n f o r m M é r n ö k i , S z o f t ve r f e j le s z t ő , K e r e s k e d e l m i é s Sz o lg á l t a t ó K f t . 4031 Debrecen, István út 6. | Tel.: +36 52 522-730 | Tel/Fax: +36 52 452-685 | cad.inform@cadi.hu | www.cadinform.hu

-3-

AutoCAD alapszintű oktatási segédlet

Attribútumos blokk létrehozásának menete ...................................................................................................................................... 18 Blokkattribútum értékek megváltoztatása ......................................................................................................................................... 18 Blokkattribútumok módosítása ........................................................................................................................................................... 18

Dinamikus blokkok ............................................................................................................................... 19 DINAMIKUS BLOKKOK LÉTREHOZÁSÁNAK ELVI MENETE .....................................................................................................................20 A BLOKKSZERKESZTŐ HASZNÁLATA................................................................................................................................................20 Paraméterek......................................................................................................................................................................................... 21 Paraméterek és a hozzá kapcsolódó műveletek ................................................................................................................................ 21

Külső referencia ................................................................................................................................... 30 Referencia típusa ................................................................................................................................................................................. 30 Műveletek a külső referenciákkal ....................................................................................................................................................... 31 Útvonal típusok .................................................................................................................................................................................... 31

Raszterképek beillesztése és kezelése ................................................................................................... 31 Raszterkép csatolása............................................................................................................................................................................ 31 Raszterképek kezelése ......................................................................................................................................................................... 32 Képkeret megjelenítése....................................................................................................................................................................... 32

Koordináta-rendszerek használata ........................................................................................................ 33 Felhaszálói koordináta-rendszerek ..................................................................................................................................................... 33 FKR IKON megjelenésének vezérlése .................................................................................................................................................. 33 Nézetek elmentése és visszaállítása ................................................................................................................................................... 34 Normálnézet megjelenítése (Felülnézet) ........................................................................................................................................... 34 Nézet kocka (ViewCube)...................................................................................................................................................................... 34

DWG összehasonlítás ........................................................................................................................... 35 Méretezés............................................................................................................................................ 35 Méretstílusok használata .................................................................................................................................................................... 36 Gyors méretezés .................................................................................................................................................................................. 38 Hosszméretek létrehozása .................................................................................................................................................................. 38 Illesztett méret létrehozása ................................................................................................................................................................ 38 Ívhossz méretek létrehozása ............................................................................................................................................................... 39 Koordinátaméretek létrehozása ......................................................................................................................................................... 39 Sugárméretek létrehozása .................................................................................................................................................................. 39 Megtört sugárméretek létrehozása .................................................................................................................................................... 39 Átmérőméretek létrehozása ............................................................................................................................................................... 40 Szögméretek létrehozása .................................................................................................................................................................... 40 Bázisvonalas méretek létrehozása ...................................................................................................................................................... 40 Láncméretek létrehozása .................................................................................................................................................................... 40 Mutatókkal rendelkező megjegyzések létrehozása ........................................................................................................................... 41 Tűrések létrehozása ............................................................................................................................................................................. 42 Középvonalak és középpontjelek vezérlése ....................................................................................................................................... 42 Méretszövegek és méretsegédvonalak módosítása .......................................................................................................................... 42

3D modellezés ..................................................................................................................................... 44 SZILÁRDTESTEK LÉTREHOZÁSA ......................................................................................................................................................44 Téglatest ............................................................................................................................................................................................... 44 Gömb .................................................................................................................................................................................................... 45 Henger .................................................................................................................................................................................................. 46 Kúp ........................................................................................................................................................................................................ 46 Gúla....................................................................................................................................................................................................... 46 Ék .......................................................................................................................................................................................................... 47 Tórusz ................................................................................................................................................................................................... 47 C A D + I n f o r m M é r n ö k i , S z o f t ve r f e j le s z t ő , K e r e s k e d e l m i é s Sz o lg á l t a t ó K f t . 4031 Debrecen, István út 6. | Tel.: +36 52 522-730 | Tel/Fax: +36 52 452-685 | cad.inform@cadi.hu | www.cadinform.hu

-4-

AutoCAD alapszintű oktatási segédlet

Vonalláncalapú test ............................................................................................................................................................................. 47 Kihúzás.................................................................................................................................................................................................. 48 Megforgatás ......................................................................................................................................................................................... 48 Pásztázás .............................................................................................................................................................................................. 48 Söprés ................................................................................................................................................................................................... 49

SZILÁRDTESTEK SZERKESZTÉSE ......................................................................................................................................................49 Lap eltolása vagy kihúzása ................................................................................................................................................................... 49 3D szilárdtestek egyesítése ................................................................................................................................................................. 49 Lemez vagy szilárdtest objektumok kivonása egymásbóé ................................................................................................................ 50 Objektumok közös része ..................................................................................................................................................................... 50 Objektumok szelése ............................................................................................................................................................................. 50 Keresztmetszet készítése .................................................................................................................................................................... 51 Ütközésvizsgálat ................................................................................................................................................................................... 51

Papírtér - modelltér.............................................................................................................................. 51 MODELLTÉR – AZAZ AZ ILLESZKEDŐ NÉZETABLAKOK TERE .................................................................................................................52 Nézetablakok létrehozása ................................................................................................................................................................... 52

PAPÍRTÉR – AZAZ AZ ÁTFEDŐ NÉZETABLAKOK TERE ..........................................................................................................................53 Elrendezés nézetablakok létrehozása ................................................................................................................................................. 54

Nyomtatás ........................................................................................................................................... 54 ............................................................................................................................................................ 55 Beállítások ........................................................................................................................................... 55 PROFILOK HASZNÁLATA ...............................................................................................................................................................55 A profilok automatikus elindítása ....................................................................................................................................................... 56

-5-

AutoCAD alapszintű oktatási segédlet

Modul – Fóliák, egyéb objektumtulajdonságok, Blokkok, attribútomok létrehozása és használata, referenciák, raszterképek, koordinátarendszerek használata, méretezés, 3D modellezés

Fóliák használata A fóliák megfelelnek a papíralapú rajzoláskor használt pauszpapírnak. A fóliák az elsődleges rendezési eszközök a rajzokban. A fóliákat az információk funkciók szerinti csoportosítására és a vonaltípus, szín és más szabványok érvényesítésére használják. A fóliák használatával a hasonló típusú objektumokat is csoportosíthatja azáltal, hogy külön fóliára másolja azokat. A szerkesztővonalakat, vonalakat, szöveget, méretet és címpecséteket például külön-külön fólián tárolhatja. Így vezérelheti, hogy  Az objektumok láthatók legyenek-e egy-egy nézetablakban  Az objektumok nyomtatásra kerüljenek-e, és hogyan  Milyen színe legyen az objektumoknak  Milyen alapértelmezett vonaltípusa és vonalvastagsága legyen egy fólia összes objektumának  Módosíthatók-e a fólián lévő objektumok Minden rajz rendelkezik egy 0 nevű fóliával. Ez a fólia nem nevezhető át, és nem törölhető. Ennek kettős célja van:  Annak biztosítása, hogy minden rajz rendelkezzen legalább egy fóliával  Egy olyan fólia biztosítása, mely a blokkok színeinek vezérlésével van kapcsolatban

Fóliakezelő FÓLIA

_LAYER

Fóliák és fóliatulajdonságok kezelése a Fóliatulajdonság-kezelő panelen.

-6-

AutoCAD alapszintű oktatási segédlet

Az AutoCAD Súgóban nagyon jó, részletes leírás található a Fóliatulajdonság-kezelőről. Bele kell kattintani a Fóliatulajdonság-kezelő ablakba, majd az F1 billentyű lenyomásával elindítani a Súgót.

Fóliabeállítások és fóliatulajdonságok Új fólia Új fóliát hoz létre. A listában megjelenik a Fólia1 fólia. A név kiválasztásra került, és azonnal megadhat egy új nevet. Az új fólia örökli a fólialistában jelenleg kijelölt fólia tulajdonságait (Szín, Be- vagy Kikapcsolt állapot, stb.).

Fólia törlése Megjelöli a kijelölt fóliákat törléshez. A fóliák törlésre kerülnek, ha rákattint az Alkalmaz vagy az OK nyomógombra.

Nem törölhető fóliák:    

’0’ és ’DefPontok’ fóliák Az aktuális fólia Xref eredetű fóliák Objektumokat tartalmazó fóliák

Aktuálissá tétel A kijelölt fóliát aktuális fóliának állítja be. Az objektumok, melyeket létrehoz, az aktuális fólián kerülnek megrajzolásra.

Állapot Használatban lévő fóliák Használaton kívüli fóliák (nem tartalmaznak objektumokat)

Be/Ki Be- és kikapcsolja a kijelölt fóliákat. Egy bekapcsolt fólia látható és nyomtatható. Ha a fólia ki van kapcsolva, akkor láthatatlan, és még akkor sem lehet kinyomtatni, ha a Nyomtatás oszlop beállítása be van kapcsolva.

Fagyasztás/Olvasztás Fagyasztja a kiválasztott fóliákat. A fóliák lefagyaszthatók a teljesítmény fokozása és az összetett rajzok újragenerálási idejének csökkentése érdekében. A fagyasztott fóliákon található objektumok megjelenítése, nyomtatása és újragenerálása nem lehetséges. Tipp: Fagyassza le azokat a fóliákat, amelyeket hosszabb ideig láthatatlanná kíván tenni. Ha úgy tervezi, hogy a láthatóság beállításokat gyakran fogja kapcsolgatni, akkor használja a BE/KI beállítást, hogy elkerülje a rajz frissítését.

Lezárás Lezárja és engedélyezi a kijelölt fóliákat. Egy lezárt fólián található objektumok nem módosíthatók. A zárolt fóliákon lévő objektumok halványak és egy kis lakat ikon jelenik meg, amikor az objektum fölé helyezi a mutatót. A fóliák lezárása csökkenti az objektumok véletlenül történő módosításának lehetőségét. Alkalmazhat tárgyrasztereket egy lezárt fólián és végezhet egyéb olyan műveleteket, amik nem módosítják az objektumokat.

Szín/Vonaltípus/Vonalvastagság/Átlátszóság/Nyomtatási stílus A fólia objektumainak színét állítja. Például, ha Tulajdonságok panel Szín vezérlője FÓLIA beállítású, az új objektumok színét a Fóliatulajdonság-kezelőben megadott fóliaszín beállítás határozza meg. Ha beállít egy bizonyos színt a Színvezérlőben, az a szín kerül alkalmazásra minden új objektumhoz, felülírva az aktuális fólia alapértelmezett színét. Ugyanez igaz a Tulajdonságok eszköztár Vonaltípus, Vonalvastagság, és Nyomtatási stílus vezérlőire is.

Nyomtatás A kijelölt fóliák nyomtathatóságát vezérli. Ha egy fólia nyomtathatósága ki van kapcsolva, a rajta található objektumok még láthatók. A kikapcsolt vagy fagyasztott fóliák nem kerülnek nyomtatásra, függetlenül a nyomtatási beállítástól.

-7-

AutoCAD alapszintű oktatási segédlet

Fagyasztás új nézetablakokban Fagyasztja a kiválasztott fóliákat az új elrendezés nézetablakokban. Ha például a MÉRETEK fóliát fagyasztja az összes új nézetablakban, akkor a méretek nem jelennek meg az újonnan létrehozott elrendezési nézetablakokban, de a beállítás nincs hatással a MÉRETEK fólia létező nézetablakokban való megjelenítésére. Ha később létrehoz egy nézetablakot, amelynek szüksége van méretekre, akkor felülírhatja az alapértelmezett beállítást az aktuális nézetablak beállítás megváltoztatásával.

NA szín/vonaltípusa/vonalvastagság/átlátszóság (csak elrendezés lapról érhető el) Felülíró színt/…, ad meg az aktuális elrendezési nézetablakban a kijelölt fóliához.

NA nyomtatási stílusa (csak elrendezés lapról érhető el) Felülíró nyomtatási stílust ad meg az aktuális elrendezési nézetablakban a kijelölt fóliához.

Leírás (Nem kötelező) Leírja a fóliát vagy a fóliaszűrőt.

Fóliák listájának szűrése és rendezése Fólia tulajdonságszűrő Kigyűjti azokat a fóliákat, melyek azonos névvel vagy egyéb közös tulajdonsággal rendelkeznek. Meghatározhat például egy szűrőt minden olyan fólia kigyűjtésére, mely 8-as szürke színű és a nevében szerepelnek az AT karakterek. Beágyazhat egy új fóliatulajdonság szűrőt egy csoportszűrő vagy egy másik fóliatulajdonság szűrő alá.

Fólia csoportszűrő A fóliacsoport szűrők csak azokat a fóliákat tartalmazzák, melyeket kifejezetten hozzárendel. Ha a szűrőhöz hozzárendelt fóliák tulajdonsága megváltozik, a fóliák továbbra is a szűrőhöz tartoznak. Egy új fóliacsoport szűrő csak egy másik csoportszűrő alá ágyazható be.

Fóliaszűrő megfordítása A fóliaszűrők megfordíthatók, tehát a kiválogatásra nem került fóliák kerülnek megjelenítésre. Ehhez használjuk a Szűrő invertálása jelölőnégyzetet

Fóliák gyors szűrése név szerint A Fóliatulajdonság-kezelőben a jobb felső sarokban, a Fólia keresése mezőbe kattintással tudunk a névre rákeresni, ehhez használhatunk helyettesítő karaktereket is.

-8-

AutoCAD alapszintű oktatási segédlet

A 3. Részvizsga részeként hozza létre az alábbi fóliákat!  Név: kontúr, szín: 132 (kékes zöld), vonaltípus: continuous, vonalvastagság: 1 mm, minden mást hagyjon változatlanul!  Név: méretvonal, szín: 253 (szürke), vonaltípus: continuous, vonalvastagság: 0,15 mm, minden mást hagyjon változatlanul!  Név: Segédvonal, szín: 253 (szürke), vonaltípus: szaggatott, vonalvastagság 0,15 mm

Fóliabeállítások elmentése és visszaállítása A rajz aktuális fóliabeállításai elnevezett fóliaállapotként elmenthetők, és később visszaállíthatók. A fólia beállítások elmentése kényelmes megoldás, ha például a rajzolás bizonyos fázisai során, illetve nyomtatáskor az összes fólia egy bizonyos beállításához kell visszatérni. Ehhez használjuk a Fóliallápot-kezelő nyomógombot.

Fóliaállapot exportálása/importálása A Fóliaállapot kezelő használatával az elnevezett fólia állapotok .LAS kiterjesztésű fájlokba exportálhatók, majd felhasználhatók más rajzokban. A külső hivatkozások fóliaállapotai nem exportálhatók.

A fóliaállapotban nem található fóliák kikapcsolása Amikor visszaállít egy elnevezett fóliaállapotot, kikapcsolja azokat az új fóliákat, melyekhez a beállítások nem kerültek elmentésre, tehát a rajz ugyanúgy néz ki, mint amikor az elnevezett fóliaállapot elmentésre került.

Objektum fóliájának módosítása   

Válassza ki azokat az objektumokat, melyek fóliáját módosítani kívánja! A Fóliák eszköztárban kattintson a Fóliavezérlés eszközre! Válassza ki azt a fóliát, melyet az objektumokhoz rendelni kíván!

-9-

AutoCAD alapszintű oktatási segédlet

Egyéb objektumtulajdonságok áttekintése Minden rajzolt objektum tulajdonságokkal rendelkezik. Egyes tulajdonságok általánosak, és a legtöbb objektumnál léteznek, például: fólia, szín, vonaltípus, és nyomtatási stílus. Más tulajdonságok objektum-specifikusak, például egy kör tulajdonságai között megtalálható a sugár és a terület, egy vonal tulajdonságai között pedig a hossz és a szög. A legtöbb általános tulajdonság egy fólia segítségével, vagy közvetlenül rendelhető hozzá egy objektumhoz.  Amikor egy tulajdonságot a Fólia értékre állítunk, az objektum azonos értéket kap a fóliával, amelyre rajzolták.  Ha egy tulajdonságot egy meghatározott, konkrét értékre állít be, ez az érték felülírja a fóliától átvett értéket.  Pl. Létrehozunk 2 vonalat ugyanazon fóliával (meghatározott szín, vastagság, stb.). Az egyik vonal tulajdonságai között azonban ha közvetlenül megadunk más vonalvastagságot, akkor annak az egy vonalnak - hiába ugyanazon a fólián található, mint a másik – más vonalvastagsága lett. Tehát a fóliákkal csoportosan tudunk objektumokhoz tulajdonságokat rendelni, de egyenként azokat az objektumoknál tudjuk módosítani, mely nem lesz hatással a többire.

Színek használata SZÍN

_COLOR

Kezdőlap szalag  Tulajdonságok panel  Szín gombja. A színek az objektumok vizuális csoportosításában segítenek. Az objektumokhoz fólia szerint vagy egyenként is rendelhet színeket. Amikor színt rendel az objektumokhoz, többféle színpalettát használhat, többek között:  AutoCAD színindex (ACI)  True Color® , PANTONE®, RAL™ színkatalógusok, DIC® színmutató  Importált színkatalógusokból származó színek.

Objetkumok színének módosítása   

Az objektum egy másik színnel rendelkező fóliához történő rendelésével, ha egy objektum színbeállítása FÓLIA. Módosítsa annak a fóliának a színét, amelyikhez az objektum rendelve van! Ha egy objektum színbeállítása FÓLIA, a színét a fóliától veszi át. Adjon meg egy színt az objektumhoz a fólia színének felülírásához! Megadhatja minden objektum színét közvetlenül. Vonaltípusok használata

VTÍPUS

_LINETYPE

Kezdőlap szalag  Tulajdonságok panel  Vonaltípus gombja. Egy vonaltípus szaggatott vonalak, pontok és szünetek ismétlődő mintája, mely egy egyenest vagy egy ívet jelenít meg. Kijelölhet vonaltípust az objektumokhoz fólia szerint, vagy közvetlenül, a fóliáktól függetlenül.

- 10 -

AutoCAD alapszintű oktatási segédlet

Minden objektum az aktuális vonaltípussal jön létre, amelyet a Tulajdonságok panel Vonaltípusvezérlője jelenít meg. Az aktuális vonaltípust beállíthatja a Vonaltípus-vezérlővel is. Ha az aktuális vonaltípus FÓLIA értékre van állítva, a létrehozott objektumokhoz az aktuális fólia vonaltípusa lesz rendelve.

Objektumok vonaltípusának módosítása Lsd. Objektumok színének módosítása.

Vonaltípus lépték vezérlése Használhatja ugyanazt a vonaltípust más léptékkel a vonaltípus léptéktényezőjének módosításával általánosan, vagy külön-külön mindegyik objektumhoz. Alapértelmezés szerint mind a globális, mind a saját vonaltípusok léptéke 1. 0 értékre van állítva. Minél kisebb a lépték, a minta annál többször ismétlődik rajzi egységenként. A 0.5 érték például a mintát kétszer ismétli meg rajz egységenként. A rövid szakaszokon, ahol egy teljes minta nem jeleníthető meg, az AutoCAD folytonos vonalként jeleníti meg a mintát.

Globális léptéktényező VTLÉPTÉK

_LTSCALE

VTL

Az VTLÉPTÉK parancsot a rajz összes objektumára vonatkozó vonaltípuslépték megváltoztatására használhatja. A vonaltípus lépték faktor megváltoztatása a rajz frissítését eredményezi. Az új és a létező objektumok vonaltípus léptékét is megváltoztatja.

Aktuális léptéktényező CELTSCALE Az új objektumok vonaltípus léptékét állítja be. A program a CELTSCALE értéket megszorozza a VTLÉPTÉK értékkel, így alakul ki a megjelenített vonaltípuslépték.

Vonaltípusok megjelenítése rövid szakaszokon és vonalláncokon PLINEGEN Központosíthatja a vonaltípus mintáját a vonallánc mindegyik szegmensén, és szabályozhatja a vonaltípus megjelenítését a rövid szakaszokon.

- 11 -

Központosított vonaltípus a vonallánc minden szakaszán

AutoCAD alapszintű oktatási segédlet

A vonaltípus folyamatosan halad az egész vonalláncon

Vonalvastagságok vezérlése A vonalvastagság a grafikus objektumokhoz, sraffozásokhoz, mutatóvonalakhoz és méretgeometriához tartozó tulajdonság, amely vastagabb, sötétebb vonalakat eredményez. Modelltérben a vonalvastagság képpontokban kerül megjelenítésre, és nem változik kicsinyítéskor vagy nagyításkor. Ezért nem érdemes vonalvastagságot használni egy objektum tényleges vastagságának ábrázolására, modelltérben. A vonalvastagsággal rendelkező objektumok nyomtatása a hozzájuk rendelt vonalvastagság értéknek pontosan megfelelően történik.

VVAST

_LWEIGHT

Kezdőlap szalag  Tulajdonságok panel  Vonaltípus gombja. Beállítja az aktuális vonalvastagságot, a vonalvastagság megjelenítési opcióit és a vonalvastagság mértékegységeit.

A vonalvastagságok csak akkor jelennek meg, ha a Vonalvastagság elrejtése/megjelenítése nyomógomb be van kapcsolva az állapotsorban.

! Objektumok vonalvastagságának módosítása Lsd. Objektumok színének módosítása.

Az objektumok tulajdonságainak megjelenítése és módosítása Adatbázisinformációk kilistázása LISTA

_LIST

Megjeleníti a kijelölt objektumokban szereplő adatbázis-információt. A szövegablak megjeleníti az objektum típusát, az objektum fóliáját, az X, Y, Z koordinátákat az aktuális felhasználói koordinátarendszerben (FKR), illetve azt, hogy az objektum modelltérben vagy papírtérben található. A LISTA parancs akkor jeleníti meg a szín, vonaltípus és vonalvastagság információkat, ha azok értéke nem FÓLIA.

- 12 -

AutoCAD alapszintű oktatási segédlet

A LISTA parancs a kijelölt objektummal kapcsolatban további információkat is megjelenít.

Koordinátapontok lekérdezése KOORD

_ID

Helykoordinátákat jelenít meg a parancssorban az AKTUÁLIS KOORDINÁTA RENDSZERBEN!

LASTPOINT Az utolsó megadott pontnak az aktuális tér FKR-ben értelmezett koordinátáit tárolja, melyre a (@) szimbólumnál hivatkozott a billentyűzetről történt adatbevitel során.

Távolság lekérdezése TÁVS

_DIST

TÁ

_AREA

TER

Két pont közötti távolságot és szöget mér.

Terület lekérdezése TERÜLET

Objektumok vagy meghatározott területek területének és kerületének kiszámítása. OPCIÓK:  Első sarokpont - Pontokkal megadott terület és kerület értékeket számít ki. A pontoknak az aktuális Felhasználói koordináta-rendszer XY síkjával párhuzamos síkon kell lenniük.  Objektum - A kijelölt objektum területét és kerületét számítja ki. A körök, ellipszisek, spline-görbék, vonalláncok, poligonok, lemezek, és szilárdtestek területét számíthatja ki.  Hozzáad - Bekapcsolja a Hozzáad módot és a teljes területekhez adja hozzá az újonnan megadottakat. A Hozzáad opció kiszámítja az egyedi területét és kerületét a definiált területeknek és objektumoknak, csakúgy, mint az összes definiált terület és objektum együttes területét. C A D + I n f o r m M é r n ö k i , S z o f t ve r f e j le s z t ő , K e r e s k e d e l m i é s Sz o lg á l t a t ó K f t . 4031 Debrecen, István út 6. | Tel.: +36 52 522-730 | Tel/Fax: +36 52 452-685 | cad.inform@cadi.hu | www.cadinform.hu

- 13 

AutoCAD alapszintű oktatási segédlet

Kivon - Hasonló a Hozzáad módhoz, de a megadott területeket és kerületeket kivonja a teljes területből.

AREA A TERÜLET paranccsal utoljára kiszámított terület értékét tárolja.

PERIMETER A TERÜLET vagy a LISTA paranccsal utoljára meghatározott kerület értéket tárolja.

Fizikai jellemzők lekérdezése FIZJELL

_MASSPROP

Lemezek vagy szilárdtestek tömegtulajdonságait számítja. A FIZJELL parancs a szövegesablakban megjeleníti az objektum fizikai jellemzőit, majd megkérdezi, hogy a fizikai jellemzőket szövegfájlba írja-e.

Objektumtulajdonságok vezérlése TULAJDONSÁGOK

_PROPERTIES

TVA

Gyorsbillentyű: CTRL+1 A legtöbb objektumon dupla kattintással előhozható a Gyorstulajdonságok panel, melynek mezőit testre lehet szabni. Megjeleníti a kiválasztott objektum vagy objektumok tulajdonságait.  Ha több objektum van kijelölve, a Tulajdonságok paletta csak azokat a tulajdonságokat jeleníti meg, amelyek a halmazban szereplő összes objektumra közösek.  Ha nincs kiválasztott objektum, a Tulajdonságok paletta csak az aktuális fólia és elrendezés általános tulajdonságait, a fóliához csatolt nyomtatási stílus táblázat nevét, a nézettulajdonságokat és az FKR-rel kapcsolatos információkat jeleníti meg.

Objektumtulajdonságok módosítása      

Billentyűzzön be egy új értéket! Kattintson a jobb oldali lefelé mutató nyílra, majd válasszon ki egy értéket a listából! Ha koordinátaértéket szeretne megváltoztatni, kattintson a Pont kijelölése nyomógombra és a mutatóeszköz segítségével változtassa meg a koordinátaértéket. Kattintson a Gyors számológép nyomógombra egy új érték kiszámításához! Kattintson a balra vagy jobbra nyílra az érték növeléséhez vagy csökkentéséhez! Kattintson a [...] nyomógombra, és módosítsa a tulajdonságértékeket a párbeszédpanelben!

PICKADD Azt szabályozza, hogy az egymást követő kijelölések kicserélik-e az aktuális kiválasztási halmazt, vagy hozzáadódnak ahhoz.  0 - Kikapcsolja a PICKADD rendszerváltozót. A legutoljára kijelölt objektumok alkotják a kiválasztási halmazt. A korábban kiválasztott objektumok törlése kerülnek a kijelölt készletből. Ha a kiválasztási halmazhoz további objektumokat kíván hozzáadni, kijelölés közben a SHIFT billentyűt tartsa lenyomva!

- 14 

AutoCAD alapszintű oktatási segédlet

1 - Bekapcsolja a PICKADD rendszerváltozót. Minden – akár egyedi kijelöléssel, akár ablak segítségével – kijelölt objektumot hozzáad az aktuális kiválasztási halmazhoz. Objektumoknak a készletből történő törléséhez nyomja meg a SHIFT billentyűt a kijelölés alatt!

Blokkok létrehozása és használata Egy blokk egyetlen objektumba szervezett objektumok összessége. A blokkok használatával az objektumok újra felhasználhatók lesznek ugyanabban, vagy egy másik rajzban. A rajzban a blokkok több példányban is beilleszthetők, csökkentve ezáltal a rajz méretét. Előnyük:  a gyakran használt objektumok, szabványos alkatrészek gyors elhelyezése a rajzon  blokkba szervezéssel felgyorsul a rajzolás folyamata, a kijelölni kívánt elemeket nem kell egyesével összeszedegetni A blokk számos, más-más fólián fekvő és más-más színű, vonaltípusú és vonalvastagságú objektumból állhat. Bár a program blokkokat mindig az aktuális fóliára illeszti be, a blokkreferencia megőrzi a blokk objektumainak eredeti fólia-, szín- és vonaltípus-információit. Megadható, hogy egy blokk objektumai megtartsák az eredeti tulajdonságaikat, vagy az aktuális fólia, szín, vonaltípus és vastagvonal beállításokat vegyék fel. A TISZTÍT parancs segítségével távolíthatja el a nem használt blokkdefiníciókat egy rajzból.

Blokkok tárolása és hivatkozása Minden rajz tartalmaz egy nem látható adatterületet, aminek neve: blokkdefiníciós tábla. A blokkdefiníciós tábla tárolja a rajz összes blokkdefinícióját, amik a blokkokkal kapcsolatos összes információból állnak. A program ezekre a blokkdefiníciókra hivatkozik, amikor blokkokat illeszt a rajzba. Blokkok beillesztésekor egy blokkreferencia beillesztése történik. Az információ nem egyszerűen átmásolódik a blokkdefinícióból a rajzterületre, hanem egy csatolás kerül létrehozásra a blokkreferencia és a blokkdefiníció között. ezáltal blokkdefiníció módosításakor a program az összes hivatkozást automatikusan frissíti.

Blokkok létrehozása BLOKK

_BLOCK

Minden blokkdefiníció egy blokknevet, egy vagy több objektumot, a beillesztéshez használt bázispont koordinátáit, és az attribútumadatokat tartalmazza.  Név - a blokk azonosító neve  Bázispont - a blokk beillesztési pontja, az alapértelmezett érték 0,0,0  Objektumok - megadja a blokkba kerülő objektumokat és azt, hogy a kiválasztott objektumok megmaradjanak, törlésre kerüljenek vagy blokká konvertálódjanak a blokk létrehozása során.  Viselkedés o Feliratozási - Azt adja meg, hogy a blokk feliratozási blokk-e. o Egyenletes léptékezés - Megadja, hogy a blokkreferenciát lehetséges legyen-e nem egyenletesen léptékezni o Szétvetés engedélyezése - Azt adja meg, hogy a blokkreferencia szétvethető legyen-e. 

 

Beállítások o Blokk mértékegysége - Megadja a blokkreferencia beillesztési mértékegységét. o Hiperhivatkozás - Internet elérést, illetve más rajzot rendelhetünk a blokkokhoz. Leírás - Megadja a blokk szöveges leírását. Megnyitás a blokkszerkesztőben - Az OK nyomógombra történő kattintás után megnyitja az aktuális blokkdefiníciót a Blokkszerkesztő környezetben.

- 15 -

AutoCAD alapszintű oktatási segédlet

Rajzfájl létrehozása blokként történő felhasználásra BLOKKDEF

_WBLOCK

Objektumokat vagy blokkot ír egy új rajzfájlba. Amennyiben létrehoz egy blokkot, az csak azon a fájlon belül érhető el, amelyikben létrehozta. Ahhoz, hogy egy blokkot más rajzokban is el tudjon érni, ki kell menteni azt egy külön fájlba. Ezután bármikor bárhonnan elérhető.

Blokkok beillesztése BEILL

_INSERT

Egy rajzot vagy elnevezett blokkot helyez az aktuális rajzba.

Melyik fóliára kerül a beillesztett blokk? Az objektum fóliája létrehozáskor

Az objektum fóliája beillesztéskor

0 fólia

Aktuális fólia

A 0 fólia kivételével bármelyiken

Az objektum létrehozáskori fóliája (ha nem létezik a fólia a rajzban, akkor az AutoCAD automatikusan létrehozza azt)

- 16 -

AutoCAD alapszintű oktatási segédlet

Milyenek lesznek a beillesztett blokk tulajdonságai (színe, vonaltípusa, vonalvastagsága)? Tulajdonságok létrehozáskor

Tulajdonságok beillesztéskor

Fólia

Felveszi annak a fóliának a tulajdonságait, melyre beillesztésre került. A tulajdonságok a fóliakezelőben vezérelhetők.

Blokk

Az elem tulajdonságait az Objektumtulajdonságok eszköztárról, vagy a Tulajdonságok panelről vezérelhetjük, így egy fóliára különböző tulajdonságú blokkokat is elhelyezhetünk.

Konkrét

Az elem tulajdonságai nem változtathatók meg csak a blokk újradefiniálásával.

Kiválasztott objektumok szerkesztése xrefekben és blokkokban REFSZERK

_REFEDIT

A REFSZERK felszólítja egy külső referencia vagy blokk kiválasztására az aktuális rajzból. Kisebb változtatásokat elvégezhet a referenciákon vagy blokkokon anélkül is, hogy megnyitná illetve szétvetné és újradefiniálná azokat.

Blokk beillesztési pontjának módosítása A Blokkszerkesztőben a jelenlegi beillesztési pontot az FKR ikon origója mutatja. A Mozgat parancs elindítása után válasszuk ki a blokk rajzelemeit, kiindulási pontnak adjuk meg azt a helyet, amit a későbbiekben beillesztési pontnak kívánunk tekinteni, második pontnak pedig gépeljük be: 0,0. Zárjuk be a Blokkszerkesztőt és mensük a változásokat.

REFBEZÁR

_REFCLOSE

Visszamenti vagy elveti a referenciák (egy xref vagy egy blokk) helyben történő szerkesztése során eszközölt módosításokat.

AutoCAD Design Center ADCENTER

_ADCENTER

ADC

Az AutoCAD DesignCenter segítségével  böngészhet rajzösszetevők (például rajzok vagy szimbólumkönyvtárak) között  megtekintheti bármely rajzfájl objektumdefinícióit (értve ezalatt a blokkokat vagy a fóliákat), vagy beillesztheti, csatolhatja, másolhatja és beillesztheti a definíciókat a jelenlegi rajzba  a gyakran felhasznált rajzokra, alkönyvtárakra és Internet helyekre mutató parancsikonokat hozhat létre  rajzi információt tárolhat számítógépén és hálózati meghajtókon C A D + I n f o r m M é r n ö k i , S z o f t ve r f e j le s z t ő , K e r e s k e d e l m i é s Sz o lg á l t a t ó K f t . 4031 Debrecen, István út 6. | Tel.: +36 52 522-730 | Tel/Fax: +36 52 452-685 | cad.inform@cadi.hu | www.cadinform.hu

- 17 -

AutoCAD alapszintű oktatási segédlet

Az elemeket a ”fogd és vidd” módszerrel lehet az aktuális rajzba behelyezni. Ha egy blokkra duplán kattintunk, akkor pedig a Beillesztés párbeszédablak jelenik meg, ahol a blokk beillesztési opcióit adhatom meg.

Blokkattribútumok használata Az attribútum egy blokkhoz tartozó szöveges információ. A blokkok beillesztése során ezeket a szövegeket módosíthatjuk. A rajzba több példányban is beilleszthetők, és egymástól függetlenül más-más szöveget is megadhatunk nekik.

Attribútumok létrehozása ATTDEF

_ATTDEF

ATT Mód  Láthatatlan - Azt adja meg, hogy a blokk beillesztésekor az attribútumok ne látszanak, illetve ne nyomtatódjanak ki. Az ATTLÁTH parancs felülírja a Láthatatlan módot.  Konstans - Blokkbeillesztéseknél az attribútumoknak rögzített értéket ad. Ez a beállítás olyan információk esetében használatos, amelyek sosem változnak.  Ellenőrző - Felszólítja a felhasználót az attribútumérték helyességének ellenőrzésére blokk beillesztésekor.  Beállító - A blokk beillesztésekor az attribútumértékeket az alapértelmezés szerinti értékekre állítja be, anélkül, hogy megjelenítene egy promptot. A Beállító opció csak akkor használható, ha az attribútumértékek promptjai úgy vannak beállítva, hogy megjelenjenek a parancspromptban (az ATTDIA beállítása 0).

 

Hely rögzítése - Rögzíti az attribútum helyét a blokkreferencián belül. Ha nincs rögzítve, akkor az attribútum a fogókkal a blokk többi részéhez képest elmozdítható, és a többsoros attribútum átméretezhető. Többsoros - Megadja, hogy az attribútum értéke több sor szöveget is tartalmazhat, és lehetővé teszi, hogy megadja az attribútum határvonalának szélességét.

- 18 -

AutoCAD alapszintű oktatási segédlet

Attribútum  

   

Címke - Az attribútum egyes előfordulásait azonosítja a rajzban. Adja meg az attribútumcímkét bármilyen karakterek kombinációjaként, kivéve a szóközt! A kisbetűk automatikusan nagybetűkké kerülnek konvertálásra. Prompt - Az attribútum definíciót tartalmazó blokkok beillesztésekor megjelenő attribútum promptot határozza meg. Ha nem ad meg promptot, akkor a címke jelenik meg promptként. A Mód területen lévő Konstans opció kiválasztása kikapcsolja a Prompt mezőt. Érték - Az alapértelmezés szerinti attribútumértéket adja meg. Mező beillesztése nyomógomb - Megjeleníti a Mező párbeszédpanelt. Mezőt egy attribútum értékeként, vagy az érték részeként is beilleszthet. Illesztés a legutóbbi attribútum alá - Az attribútumcímkét közvetlenül az előzőnek megadott attribútum alá helyezi. Ha előtte nem hozott létre attribútumdefiníciót, ez az opció nem érhető el. Hely rögzítése a blokkon belül - Rögzíti az attribútum helyét a blokkreferencián belül.

Attribútumos blokk létrehozásának menete   

Geometriai objektumok létrehozása. Attribútumok létrehozása (ATTDEF, ahányszor szükséges) Blokk létrehozása a rajzelemekből és attribútumokból.

ATTMODE Az attribútumok megjelenítésének módját vezérli. 0 - Ki: Láthatatlanná teszi az összes attribútumot 1 - Általános: Megtartja az attribútumok jelenlegi láthatósági állapotát; azaz a látható attribútumok megjelenítésre kerülnek; a láthatatlanok nem 2 - Be: Láthatóvá teszi az összes attribútumot

ATTDIA Megadja, hogy a BEILL parancs használ-e vagy sem párbeszédpanelt az attribútumértékek beviteléhez. 0 - Promptokat jelenít meg a parancssorban 1 - Párbeszédpanelt használ

Blokkattribútum értékek megváltoztatása ATTEDIT

_ATTEDIT

ATE

Az Attribútumok módosítása párbeszédpanelben egy adott blokkhoz rendelt egyedi, nem konstans attribútum értékeket szerkeszthet.

Blokkattribútumok módosítása BATTKEZ

_BATTMAN

A blokkdefiníciók attribútum tulajdonságait állítja be.

- 19 -

AutoCAD alapszintű oktatási segédlet

A 3. részvizsga részeként hozzon létre egy blokkot a következők szerint:  Nyisson meg egy új rajzot! Másolja be a következő objektumokat: 3_modul_szék.dwg, 3_modul_számítógép.dwg, 3_modul_telefon.dwg, 3_modul asztal.dwg rajzot! Fontos, hogy a beillesztést nem kell méretpontosan elvégeznie, elég, ha az alábbi rajzon látható módon szabadkézzel helyezi el az objektumokat! Az aszta jobb alsó pontját viszont illessze az origóra!

 

A blokk neve legyen 3_modul_blokk! A bázispont legyen a 0,0 koordinátán, mértékegysége milliméter, az objektumokat konvertálja blokká, és engedélyezze a szétvetést! (Blokk definiálása párbeszéd ablak) A létrejött blokkot írja ki, 3_modul_blokk.dwg néven és mentse el az Ön által használt könyvtárba!

Dinamikus blokkok Egy dinamikus blokk rugalmassággal és intelligenciával rendelkezik. A dinamikus blokkreferenciákat könnyedén megváltoztathatja munkája során a rajzban. A dinamikus blokkreferenciákban található geometriát egyedi fogók és egyedi tulajdonságok segítségével szerkesztheti. Ez lehetővé teszi, hogy a blokkot szükség esetén helyben módosíthassa, így nem kell újabb blokkot beillesztenie, vagy újradefiniálni a meglévőt. Dinamikus blokkok létrehozását a Blokkszerkesztő segítségével végezheti el. A Blokkszerkesztő egy speciális létrehozási terület, ahol hozzáadhatja a blokkot dinamikussá tevő elemeket. Létrehozhat egy teljesen új blokkot, vagy dinamikus viselkedést adhat egy már létező blokkdefinícióhoz. Ugyanúgy hozhat létre geometriát, mint azt a rajzterületen tenné. Paraméterek és műveletek hozzáadásával teheti a blokkokat dinamikussá.

- 20 -

AutoCAD alapszintű oktatási segédlet

Dinamikus blokkok létrehozásának elvi menete      

A dinamikus blokk tartalmának átgondolása A geometria megrajzolása A blokk viselkedésének átgondolása Paraméterek hozzáadása Műveletek hozzáadása Blokk elmentése, majd rajzban történő kipróbálása

A Blokkszerkesztő használata BSZERK

_BEDIT

BSZ

Menü: Eszköz  Blokkszerkesztő Megjeleníti a Blokkdefiníció szerkesztése párbeszédpanelt, majd a Blokkszerkesztőt. Ki kell választani a szerkeszteni kívánt blokkot, vagy meg kell adni az új blokk nevét!

Egy dinamikus blokk képe szerkesztés közben

Blokkszerkesztő eszköztár

- 21 -

AutoCAD alapszintű oktatási segédlet

Blokk szerzői paletták

Paraméterek A Blokkszerkesztőben a paraméterek a méretekhez hasonlóan jelennek meg. A paraméterek a blokk egyedi tulajdonságait határozzák meg. A paraméterek emellett pozíciókat, távolságokat és szögeket adnak meg a blokkreferenciában található geometriai elemekhez. Amikor paramétereket ad egy dinamikus blokkdefinícióhoz, a paraméter meghatározza a blokk egy vagy több egyedi tulajdonságát. Ha például egy elforgatás paramétert ad hozzá egy dinamikus blokkdefinícióhoz, az elforgatás paraméter a blokkreferencia Szög tulajdonságát határozza meg. Így ha a rajzban egy szék blokkját a szerkesztés során forgatni kívánja, a paraméterek határozzák meg a blokk forgatásához használt tengelyt. Egy dinamikus blokkdefiníciónak legalább egy paramétert tartalmaznia kell. Amikor egy paraméter hozzáadásra kerül egy dinamikus blokkdefinícióhoz, a paraméter kulcspontjaihoz rendelt fogók is automatikusan hozzáadódnak. Ezután egy műveletet kell hozzáadnia a blokkdefinícióhoz, majd azt egy paraméterhez kell rendelnie. A blokkreferencia rajzban történő manipulálására a fogókat és a Tulajdonságok palettán található egyéni tulajdonságokat használhatja. Amikor egy fogó mozgatásával, vagy a Tulajdonságok palettán egy egyéni tulajdonság értékének megváltoztatásával egy blokkreferenciát manipulál a rajzban, a blokk egyéni tulajdonságát definiáló paraméter értékét változtatja meg. Amikor megváltoztatja a paraméter értékét, az hatással van a paraméterhez rendelt műveletre is, mely megváltoztatja a dinamikus blokkreferencia geometriáját (vagy egy tulajdonságát).

Paraméterek és a hozzá kapcsolódó műveletek Paraméter típusa Pont Hossz

Poláris

Fogó

Leírás

Támogatott műveletek

A rajz egy X és Y helyét adja meg. A Blokkszerkesztőben egy koordinátamérethez hasonlóan jelenik meg. Két rögzített pont távolságát jeleníti meg. Egy előre beállított szög mentén kényszerezi a fogó mozgását. A Blokkszerkesztőben egy illesztett mérethez hasonlóan jelenik meg.

Mozgatás, Nyújtás

Két rögzített pont távolságát és a megfelelő szög értéket jeleníti meg. A távolsági érték és a szög megváltoztatásához használhatja a fogókat és a Tulajdonságok palettát is. A Blokkszerkesztőben egy illesztett mérethez hasonlóan jelenik meg.

Mozgatás, Léptékezés, Nyújtás, Poláris nyújtás, Kiosztás,

Mozgatás, Léptékezés, Nyújtás, Kiosztás

- 22 XY

Elforgatás Átfordítás

Illesztés

Láthatóság

Keresési

Bázispont

AutoCAD alapszintű oktatási segédlet

A paraméter bázispontjától számított X és Y irányú távolságot jeleníti meg. A Blokkszerkesztőben egy méretpárként (vízszintes és függőleges méretként) jelenik meg. Egy szöget határoz meg. A Blokkszerkesztőben körként jelenik meg.

Mozgatás, Léptékezés, Nyújtás, Kiosztás Elforgatás

Objektumok átfordítását hajtja végre. A Blokkszerkesztőben egy tükrözési vonalként jelenik meg. Az objektumok átfordításához ezt a tükrözési vonalat használhatja tengelyként. Megjelenít egy értéket, ami jelzi, hogy a blokkreferencia átfordításra került-e vagy sem. Egy X és Y helyet és szöget határoz meg. Egy illesztési paraméter mindig a teljes blokkra kerül alkalmazásra, és nem kell műveletet hozzárendelni. Egy illesztési paraméter lehetővé teszi, hogy a blokkreferencia automatikusan forogjon egy pont körül, és így illeszthető legyen a rajz más objektumaihoz. Egy illesztési paraméter a blokkreferencia forgatási tulajdonságát befolyásolja. A Blokkszerkesztőben illesztési vonalként jelenik meg. A blokk objektumainak láthatóságát vezérli. Egy láthatósági paraméter mindig a teljes blokkra kerül alkalmazásra, és nem kell műveletet hozzárendelni. Egy rajzban a fogóra kattintva megjelenítheti a blokkreferenciában rendelkezésre álló láthatósági állapotok listáját. A Blokkszerkesztőben egy hozzárendelt fogóval rendelkező szövegként jelenik meg.

Átfordítás

Egy egyéni tulajdonságot határoz meg, amit megadhat, vagy meghatározhat egy definiált táblázat vagy lista elemei alapján. Hozzárendelheti egy keresési fogóhoz. A blokkreferenciában a fogóra kattintva megjelenítheti a rendelkezésre álló értékek listáját. A Blokkszerkesztőben egy hozzárendelt fogóval rendelkező szövegként jelenik meg. A dinamikus blokkreferencia bázispontját határozza meg a blokk geometriájához viszonyítva. Nem lehet hozzá műveleteket rendelni, de tartozhat egy művelet kiválasztási halmazába. A Blokkszerkesztőben egy szálkereszteket tartalmazó körként jelenik meg.

Egyik sem műveletet paraméter tartalmazza.)

(A a

Egyik sem műveletet láthatósági állapotok tartalmazzák vezérlik) Keresési

(a a

és

Semmi

Műveletek A műveletek megadják, hogy a dinamikus blokkreferencia geometriája hogyan mozog, vagy változik a rajzban található blokkreferencia felhasználói tulajdonságainak megváltoztatásakor. Egy dinamikus blokk általában legalább egy művelettel rendelkezik. Általánosságban, amikor műveletet ad hozzá egy dinamikus blokkdefinícióhoz, hozzá kell azt rendelnie egy paraméterhez, a paraméter egy kulcspontjához és geometriai elemekhez. Egy kulcspont a paraméter azon pontja, amely módosítása során működteti a paraméterhez rendelt műveletet. A művelethez rendelt geometriát kiválasztási halmaznak nevezzük. Ugyanazon paraméterhez és geometriai elemhez több műveletet is rendelhet. Ugyanakkor nem ajánlott két vagy több egyező típusú műveletet rendelnie a paraméter egyazon kulcspontjához, ha mindkét művelet ugyanarra a geometriára van hatással. Ez a blokkreferencia váratlan viselkedését eredményezheti. Mozgatás művelet

- 23 -

AutoCAD alapszintű oktatási segédlet

A mozgatás művelet hasonló a MOZGAT parancshoz. Egy dinamikus blokkreferenciában a mozgatás művelet hatására az objektumok megadott távolságra és megadott szögben mozdulnak el. Kapcsolható paraméterek: Pont, Hossz, Poláris, XY Távolság típusa Amikor egy mozgatás művelet egy XY paraméterhez kerül hozzárendelésre, a művelet rendelkezik egy Távolság típusa nevű felülírás tulajdonsággal. Ez a tulajdonság határozza meg, hogy a mozgatáskor alkalmazott távolság a paraméter bázispontjától számított X értékre, Y értékre vagy X és Y értékekre vonatkozik. Tegyük fel, hogy az X távolságot adja meg a Távolság típusa mezőben egy dinamikus blokkdefinícióban. Ez azt jelenti, hogy a blokk csak az X tengely mentén mozgatható. Így ha a blokkot az Y tengely mentén próbálja mozgatni, az nem mozdul el. Léptékezés művelet A léptékezés művelet hasonló a LÉPTÉK parancshoz. Egy dinamikus blokkreferenciában a léptékezés művelet hatására a blokk kiválasztási halmaza léptékezésre kerül a hozzárendelt paraméter fogók vagy a Tulajdonságok paletta által történő szerkesztése esetén. Egy dinamikus blokkdefinícióban a léptékezés műveletet egy teljes paraméterhez, nem csak annak kulcspontjához rendeli hozzá. Kapcsolható paraméterek: Hossz, Poláris, XY Bázis típusa A léptékezés művelet rendelkezik egy Bázis típusa tulajdonsággal. Ezzel a tulajdonsággal megadhatja, hogy a léptékezési faktor bázispontja függő vagy független típusú. Ha a bázis típusa függő, a kiválasztási halmaz objektumai a léptékezés művelethez rendelt paraméter bázispontjához képest kerülnek léptékezésre. A következő példában a léptékezés művelet egy XY paraméterhez van rendelve. A léptékezés művelet bázis típusa függő. Az XY paraméter bázispontja a téglalap bal alsó sarkában található. Amikor egy felhasználói fogót használ a blokk léptékezésére, az a téglalap bal alsó sarkához viszonyítva kerül léptékezésre. Ha a bázis típusa független (a Blokkszerkesztőben egy X jelzi ezt), a bázispontot a léptékezés művelethez rendelt paramétertől függetlenül adhatja meg. A kiválasztási halmaz objektumai a megadott független bázisponthoz viszonyítva kerülnek léptékezésre. A következő példában a léptékezés művelet egy XY paraméterhez van rendelve. A léptékezés művelet bázis típusa független. A független bázispont a kör közepén található. Amikor egy felhasználói fogót használ a blokk léptékezésére, az a kör közepéhez viszonyítva kerül léptékezésre. Léptékezés típusa Amikor egy léptékezés művelet egy XY paraméterhez kerül hozzárendelésre, az rendelkezik egy Léptékezés típusa nevű felülírás tulajdonsággal. Ez a tulajdonság határozza meg, hogy az alkalmazott léptéktényező a paraméter bázispontjától mért X távolság, Y távolság, vagy az X és Y koordinátatávolság lesz. Megadhatja például az X lépték opciót a léptékezés művelet Léptékezés típusa tulajdonságaként egy dinamikus blokkdefinícióban. Ha egy rajzban a blokkreferenciát az XY paraméter fogójának kizárólag Y irányú vontatásával szerkeszt, a hozzárendelt geometria nem kerül léptékezésre. Nyújtás művelet Egy dinamikus blokkreferenciában a nyújtás művelet hatására az objektumok egy megadott távolsággal egy megadott irányban kerülnek mozgatásra és nyújtásra. Kapcsolható paraméterek: Pont, Hossz, Poláris, XY Miután egy paraméterhez rendelt egy nyújtás műveletet, megadhatja a művelet nyújtási keretét. Ezután kiválaszthatja a nyújtás művelet kiválasztási halmazába tartozó objektumokat. A nyújtási művelet meghatározza, hogy a keretben található vagy a keret által metszett objektumok hogyan kerülnek szerkesztésre a blokkreferenciában. A viselkedés hasonló a NYÚJT parancsnál használt kiválasztási ablak megadásához. A teljes mértékben a keretben található objektumok mozgatásra kerülnek. A kereteket metsző objektumok nyújtásra kerülnek. Azok a keretben foglalt vagy a keret által metszett objektumok, melyek nem részei a kiválasztási halmaznak, nem kerülnek nyújtásra vagy mozgatásra. A kereten kívül eső, a kiválasztási halmazban található objektumok mozgatásra kerülnek.

- 24 -

AutoCAD alapszintű oktatási segédlet

A következő példában a nyújtási keret szaggatott vonallal, a kiválasztási halmaz pedig halványan kerül megjelenítésre. A felső kör, bár a kereten belül esik, nem része a kiválasztási halmaznak, így nem kerül mozgatásra. Az alsó kör teljes mértékben a kereten belül esik, és része a kiválasztási halmaznak is, így mozgatásra kerül. A kiválasztási halmazba tartozó téglalapot metszi a keret, így az nyújtásra kerül. Ha dinamikus blokkreferenciában egy fogó vagy a Tulajdonságok paletta segítségével megváltoztatja a nyújtás művelethez rendelt paraméter értékét, az hatással lehet a mozgatás művelethez rendelt paraméter kulcspontjára. Ha a kulcspont módosításra kerül, a nyújtás művelet kiválasztási halmazának geometriája is elmozdul. Távolság típusa Amikor egy nyújtás művelet egy XY paraméterhez kerül hozzárendelésre, a művelet rendelkezik egy Távolság típusa nevű felülírás tulajdonsággal. Ez a tulajdonság határozza meg, hogy a mozgatáskor alkalmazott távolság a paraméter bázispontjától számított X értékre, Y értékre vagy X és Y koordinátaértékekre vonatkozik. Poláris nyújtás művelet A blokkreferenciákban a poláris nyújtás művelet az objektumokat egy megadott szög és távolság mentén forgatja, mozgatja és nyújtja, amikor a hozzárendelt poláris paraméter kulcspontja egy fogó vagy a Tulajdonságok paletta révén módosításra kerül. Kapcsolható paraméterek: Poláris A művelet nyújtási részéhez tartozó bázispont a kulcsponttal ellentétes paraméter pont. Miután egy poláris nyújtás paraméter műveletet hozzárendelt egy poláris paraméterhez, meg kell adnia egy nyújtási keretet a poláris nyújtás művelethez. Ezután kiválaszthatja a nyújtani és a forgatni kívánt objektumokat. A teljes mértékben a keretben található objektumok mozgatásra kerülnek. A kereteket metsző objektumok nyújtásra kerülnek. A művelet kiválasztási halmazának azon objektumai, melyek csak forgatásra vannak kijelölve, nem kerülnek nyújtásra. A kereten belül található objektumok hosszirányú mozgatásra kerülnek a forgatás után. A keretet által metszett objektumok forgatás után hosszirányú nyújtásra kerülnek. Azok a keretben foglalt vagy a keret által metszett objektumok, melyek nem részei a kiválasztási halmaznak, nem kerülnek nyújtásra vagy forgatásra. A kereten kívül eső, a kiválasztási halmazban található objektumok mozgatásra kerülnek. A következő példában a nyújtási keret szaggatott vonallal, a kiválasztási halmaz pedig halványan kerül megjelenítésre A felső kör, bár a kereten belül esik nem része a kiválasztási halmaznak, így nem kerül mozgatásra. Az alsó kör teljes mértékben a kereten belül esik, és része a kiválasztási halmaznak is, így mozgatásra kerül. A kiválasztási halmazba tartozó téglalapot metszi a keret, így az nyújtásra kerül. A négyzet teljes mértékben a kereten belül található, és része a forgatási kiválasztási halmaznak, de a nyújtási kiválasztási halmaznak nem, így csak forgatásra kerül. Ha egy dinamikus blokkreferenciában egy fogó vagy a Tulajdonságok paletta segítségével megváltoztatja a poláris nyújtás művelethez rendelt paraméter értékét, az hatással lehet a poláris nyújtás művelethez rendelt paraméter kulcspontjára. Ha a kulcspont módosításra kerül, a poláris nyújtás művelet kiválasztási halmazának elemei a blokk definíciójától függően kerülnek mozgatásra vagy forgatásra. Elforgatás művelet Az elforgatás művelet hasonlít a FORGAT parancshoz. Egy dinamikus blokkreferenciában az elforgatás művelet hatására a művelethez rendelt objektumok elforgatásra kerülnek a hozzárendelt paraméter fogók vagy a Tulajdonságok paletta által történő szerkesztése során. Kapcsolható paraméterek: Elforgatás A forgatás művelet a teljes paraméterhez hozzárendelésre kerül, nem csak a paraméter egy kulcspontjához. Bázispont típusa Ezzel a tulajdonsággal megadhatja, hogy a forgatás bázispontja a paraméter bázispontja, vagy egy független, a blokkdefinícióban megadott bázispont legyen. Alapértelmezésben a Bázis típusa tulajdonság értéke Függő. Ez azt jelenti, hogy a blokk a hozzárendelt forgatás paraméter bázispontja körül kerül elforgatásra. A következő példában a szék blokk egy forgatási paraméterrel és egy hozzárendelt forgatás művelettel rendelkezik. Az elforgatás művelet Bázis típusa Függő. A paraméter bázispontja a szék középpontjánál található. Így a szék saját középpontja körül kerül elforgatásra.

- 25 -

AutoCAD alapszintű oktatási segédlet

Amikor a Bázis típusát Függetlenre állítja, az elforgatás művelethez a hozzárendelt forgatás paraméter bázispontjától különböző bázispontot is rendelhet. A független bázispontot a Blokkszerkesztőben egy X jel reprezentálja. A független bázispont helye vontatással, vagy a Tulajdonságok paletta Felülírások területén található Bázis X és Bázis Y értékek megváltoztatásával módosítható. A következő példában a szék blokk egy forgatási paraméterrel és egy hozzárendelt forgatás művelettel rendelkezik. Az elforgatás művelet Bázis típusa Független. A független bázispont a szék bal alsó sarkánál található. Így a szék a bal alsó sarka körül kerül elforgatásra. Átfordítás művelet Egy átfordítás művelet segítségével egy dinamikus blokkreferenciát egy ún. tükrözési vonalat tengelyként használva fordíthat át. Egy dinamikus blokkreferenciában az átfordítás művelet hatására a művelethez rendelt kiválasztási halmaz átfordításra kerül egy tükrözési vonalnak nevezett tengely mentén a hozzárendelt paraméter fogó vagy a Tulajdonságok paletta által történő szerkesztése során. Kapcsolható paraméterek: Átfordítás Kiosztás művelet Egy dinamikus blokkreferenciában a kiosztás művelet hatására a hozzárendelt objektumok másolásra és kiosztásra kerülnek egy téglalap alakú mintázatban a hozzárendelt paraméter egy fogó vagy a Tulajdonságok paletta által történő szerkesztése esetén. Kapcsolható paraméterek: Hossz, Poláris, XY Sorok és oszlopok Az oszlopok távolsága meghatározza a kiosztott objektumok közötti távolságot. Amikor szerkeszti a blokkreferenciában található paramétert, a paraméter távolsága (a bázispont és a második pont távolsága) elosztásra kerül az oszlopok távolságával az oszlopok számának (az objektumok számának) meghatározásához. Ha egy kiosztás műveletet egy XY paraméterhez rendel, meg kell adnia a sorok távolságát is. Az Elforgatás és Kiosztás műveletek használata egyazon dinamikus blokkban Egy dinamikus blokk tartalmazhat egy közös kiválasztási halmazzal rendelkező kiosztás és elforgatás műveleteket. A blokkreferencia kiosztásának és elforgatásának sorrendje hatással van a blokk megjelenésére. Amikor először elforgatja, majd kiosztja a blokkot, a kiosztott objektumok mindegyike külön-külön, saját bázispontja körül kerül elforgatásra.

Amikor először kiosztja, majd elforgatja a blokkot, a kiosztott objektumok összes példánya egyetlen bázispont körül kerül elforgatásra.

- 26 -

AutoCAD alapszintű oktatási segédlet

Keresési művelet Amikor egy keresési műveletet ad egy dinamikus blokkdefinícióhoz, és hozzárendeli azt egy keresési paraméterhez, egy keresési táblázat kerül létrehozásra. A keresési táblázat segítségével felhasználói tulajdonságokat és értékeket rendelhet egy dinamikus blokkhoz. Amikor elkészült, a keresési tábla a dinamikus blokkreferenciához annak a rajzban történő manipulálásától függően rendel tulajdonságértékeket. Fordított esetben megváltoztathatja, hogy a blokkreferencia hogyan kerüljön megjelenítésre a rajzban, ha megváltoztatja a blokkreferencia keresési tulajdonságát egy keresési fogó vagy a Tulajdonságok paletta segítségével. Fordított visszakeresés engedélyezése Engedélyezheti egy keresési tulajdonság esetében a fordított visszakeresést is. Ezzel egy keresési fogó kerül hozzáadásra a dinamikus blokkreferenciához. Amikor rákattint erre a fogóra, a keresési tulajdonsághoz (a táblázat oszlopához) tartozó keresési értékek legördülő listája jelenik meg. Amikor kiválaszt egy értéket a listából, a megfelelő beviteli tulajdonságértékek hozzárendelésre kerülnek a blokkreferenciához. Ez a blokk definiálásától függően általában a blokkreferencia geometriájának megváltozását eredményezi. A Távolság szorzó és a Szög eltolás művelet felülírások használata A művelet felülírások bizonyos műveletek tulajdonságai. Ugyanakkor nincsenek hatással a blokkreferenciára mindaddig, amíg a blokkreferencia manipulálásra nem kerül a rajzban. Két típusú művelet felülírás létezik: a távolság szorzó és a szög eltolás. Távolság szorzó. A távolság szorzó tulajdonság segítségével egy megadott tényezővel változtathatja meg egy paraméter értékét. Ha például a távolság szorzót egy nyújtás műveletnél 2-re állítja, a blokkreferenciában hozzárendelt geometria a fogó elmozdításának kétszeresével kerül elmozdításra. Szög eltolás. A szög eltolás tulajdonságot a megváltoztatott paraméterérték bizonyos mértékben történő növelésére vagy csökkentésére használhatja. Ha például egy mozgatás művelet szög eltolás tulajdonságát 90-re állítja, a blokkreferencia a fogó szögelmozdulásánál 90 fokkal nagyobb szögben fog mozogni. Ezeket a művelet felülírás tulajdonságokat a műveletek dinamikus blokkdefiníciókhoz történő hozzáadása során a parancssorban megjelenő promptokat követve határozhatja meg. Ezeket a tulajdonságokat a Tulajdonságok palettán is megadhatja, ha kiválaszt egy műveletet a Blokkszerkesztőben. Paraméterkészletek Egy paraméterkészletet ugyanúgy adhat hozzá a blokkhoz, ahogy azt egy paraméter esetében tenné. A paraméterkészletben található művelet automatikusan hozzáadásra kerül a blokkdefinícióhoz, és hozzárendelésre kerül a hozzáadott paraméterhez. Ezután hozzá kell rendelnie egy kiválasztási halmazt (geometriát) minden egyes művelethez. Amikor először ad hozzá egy paraméterkészletet a dinamikus blokkdefinícióhoz, egy sárga figyelmeztetés ikon jelenik meg az egyes műveletek mellett. Ez azt jelzi, hogy mindegyik művelethez hozzá kell rendelnie egy kiválasztási halmazt. Kattintson kétszer a sárga figyelmeztető ikonra (vagy használja a BMŰVELETBEÁLL parancsot), és kövesse a parancssorban megjelenő promptokat a művelet egy kiválasztási halmazhoz történő hozzárendeléséhez! Paraméterkészletek leírása Paraméterkészlet

Leírás

Pont mozgatás

Egyetlen fogóval és egy hozzárendelt mozgatás művelettel rendelkező pont paramétert ad a dinamikus blokkdefinícióhoz.

Hossz mozgatás

Egyetlen fogóval és egy hozzárendelt mozgatás művelettel rendelkező hossz paramétert ad a dinamikus blokkdefinícióhoz.

Hossz nyújtás

Egyetlen fogóval és egy hozzárendelt nyújtás művelettel rendelkező hossz paramétert ad a dinamikus blokkdefinícióhoz. Egyetlen fogóval és egy hozzárendelt kiosztás művelettel rendelkező hossz paramétert ad a dinamikus blokkdefinícióhoz.

Hossz kiosztás

- 27 -

AutoCAD alapszintű oktatási segédlet

Hossz mozgatási pár

Két fogóval és egy-egy, a fogókhoz rendelt mozgatás művelettel rendelkező hossz paramétert ad a dinamikus blokkdefinícióhoz.

Hossz nyújtási pár

Két fogóval és egy-egy, a fogókhoz rendelt nyújtás művelettel rendelkező hossz paramétert ad a dinamikus blokkdefinícióhoz.

Poláris mozgatás

Egyetlen fogóval és egy hozzárendelt mozgatás művelettel rendelkező poláris paramétert ad a dinamikus blokkdefinícióhoz. Egyetlen fogóval és egy hozzárendelt nyújtás művelettel rendelkező poláris paramétert ad a dinamikus blokkdefinícióhoz. Egyetlen fogóval és egy hozzárendelt kiosztás művelettel rendelkező poláris paramétert ad a dinamikus blokkdefinícióhoz. Két fogóval és egy-egy, a fogókhoz rendelt mozgatás művelettel rendelkező poláris paramétert ad a dinamikus blokkdefinícióhoz.

Poláris nyújtás Poláris kiosztás Poláris mozgatási pár Poláris nyújtási pár

Két fogóval és egy-egy, a fogókhoz rendelt nyújtás művelettel rendelkező poláris paramétert ad a dinamikus blokkdefinícióhoz.

XY mozgatás

Egyetlen fogóval és egy hozzárendelt mozgatás művelettel rendelkező XY paramétert ad a dinamikus blokkdefinícióhoz.

XY mozgatási pár

Két fogóval és egy-egy, a fogókhoz rendelt mozgatás művelettel rendelkező XY paramétert ad a dinamikus blokkdefinícióhoz. Négy fogóval és egy-egy, a fogókhoz rendelt mozgatás művelettel rendelkező XY paramétert ad a dinamikus blokkdefinícióhoz. Négy fogóval és egy-egy, a fogókhoz rendelt nyújtás művelettel rendelkező XY paramétert ad a dinamikus blokkdefinícióhoz. Négy fogóval és egy-egy, a fogókhoz rendelt kiosztás művelettel rendelkező XY paramétert ad a dinamikus blokkdefinícióhoz.

XY téglalap mozgatási készlet XY téglalap nyújtási készlet XY téglalap kiosztási készlet Elforgatási készlet

Egyetlen fogóval és egy hozzárendelt elforgatás művelettel rendelkező elforgatás paramétert ad a dinamikus blokkdefinícióhoz.

Átfordítási készlet

Egyetlen fogóval és egy hozzárendelt átfordítás művelettel rendelkező átfordítás paramétert ad a dinamikus blokkdefinícióhoz.

Láthatósági készlet

Egyetlen fogóval rendelkező láthatóság paramétert ad hozzá. Láthatóság paraméter esetén nincs szükség műveletekre. Egyetlen fogóval és egy keresési művelettel rendelkező keresési paramétert ad a dinamikus blokkdefinícióhoz.

Keresési készlet

Fogók megadása dinamikus blokkokban Minden paraméter rendelkezik egy Fogók száma elnevezésű tulajdonsággal (kivéve az Illesztés paramétert, amely mindig egy fogóval rendelkezik). Ez a tulajdonság lehetővé teszi a paraméter esetében megjeleníteni kívánt fogók számának kiválasztását egy előre beállított listából. A fogók automatikusan hozzáadásra kerülnek a paraméterek kulcspontjaihoz. Egy fogót a hozzárendelt paraméter kulcsponttól függetlenül a blokktér bármely területére áthelyezhet. Egy fogó áthelyezése után az még mindig a hozzárendelt kulcsponthoz fog tartozni. Nem számít, hogy a fogó hol kerül megjelenítésre a blokkreferenciában, az továbbra is a hozzárendelt kulcspontra lesz hatással.

Láthatósági állapotok létrehozása A láthatósági állapotok segítségével egy dinamikus blokk geometriai elemeit láthatóvá vagy láthatatlanná teheti. Egy blokk tetszőleges számú láthatósági állapottal rendelkezhet. A láthatósági állapotok használata hatékony módja a több grafikus reprezentációval rendelkező blokkok létrehozásának. Könnyedén megváltoztathat egy több láthatósági állapottal rendelkező blokkot anélkül, hogy egy másik blokkot kellene keresnie, vagy egy új blokkot kellene a rajzba illesztenie.

- 28 -

AutoCAD alapszintű oktatási segédlet

Értékkészletek megadása dinamikus blokkokhoz Egy értékkészlet egy paraméterhez tartozó értékek tartománya vagy listája. Ezek az értékek megjeleníthetők egy legördülő listaként a blokkreferenciában a Tulajdonságok paletta Felhasználói területén található paramétercímkék mellett. Amikor definiál egy értékkészletet egy paraméterhez, a paraméter csak a megadott értékeket használhatja a blokkreferencia rajzban történő manipulálása során. Ha például egy ablakot reprezentáló blokk esetében definiálja a 20, 40 és 60 elemeket tartalmazó értékkészletet, az ablak csak 20, 40 és 60 egység széles lehet. Ha egy blokkreferenciában megváltoztatja a paraméter értékét egy, a listában nem szereplő értékre, a paraméter a legközelebbi értékre módosul. Amikor megad egy értékkészletet egy dinamikus blokk paraméteréhez, pipa jelek jelennek meg a blokkreferencia a rajzban fogók által történő szerkesztése során. Lánc műveletek engedélyezése dinamikus blokkokban A pont, hossz, poláris, XY és elforgatási paraméterek rendelkeznek egy Lánc műveleteknek nevezett tulajdonsággal. Ez a tulajdonság akkor van hatással a paraméter működésére, ha az része egy művelet kiválasztási halmazának. A következő példa egy blokkdefiníciót jelenít meg a Blokkszerkesztőben. A pont paraméter (Hely felirattal) része a nyújtás művelet kiválasztási halmazának.

Ha a pont paraméter Lánc műveletek tulajdonsága Igen beállítású, a hossz paraméter megváltozásának hatására a pont paraméterhez rendelt mozgatás művelet megváltozik, ugyanúgy, mint ha a pont paramétert a blokkreferenciában egy fogó vagy egy felhasználói tulajdonság segítségével szerkesztette volna.

Ha a Lánc műveletek tulajdonság beállítása Nem, a pont paraméterhez rendelt mozgatás műveletére nincsenek hatással a hossz paraméter megváltozásai. Így a kör nem kerül mozgatásra.

Blokk elmentése a blokkszerkesztőben Bment _bsave bt Elmenti az aktuális blokkdefiníció változtatásait. A 3. részvizsga feladataként  Nyissa meg a korábban létrehozott 3_modul_blokk.dwg fájlt, majd adja meg beillesztési pontnak a 0,0 koordinátákat!  Nyissa meg blokkszerkesztővel a blokkot! C A D + I n f o r m M é r n ö k i , S z o f t ve r f e j le s z t ő , K e r e s k e d e l m i é s Sz o lg á l t a t ó K f t . 4031 Debrecen, István út 6. | Tel.: +36 52 522-730 | Tel/Fax: +36 52 452-685 | cad.inform@cadi.hu | www.cadinform.hu

- 29 -

AutoCAD alapszintű oktatási segédlet



Adjon hozzá ’Hossz’ paramétert a blokk alábbi részéhez:



Adjon hozzá ehhez a paraméterhez „Nyújtás” műveletet az alábbiak szerint:



Tesztelje blokktesztelővel a létrehozott dinamikus blokkot! Segítség kedvéért az alábbi videón talál segédletet: https://youtu.be/Fa0uHFUeP54 További gyakorlásképpen adjon hozzá elforgatás, léptékezés, és mozgatás paramétert a fentebbiek alapján! Mentse el tetszőleges mennyiségű gyakorlás után a rajzot 3_modul_blokk_dinamikus.dwg néven!

 

- 30 -

AutoCAD alapszintű oktatási segédlet

Külső referencia XREF

_XREF

XREF vagy más néven külső referencia. Úgy lehet DWG fájlokat megjeleníteni az aktuális rajzban, hogy azok nem lesznek szerves részei az aktuális rajznak, nem növelik meg a rajz méretét.

Referencia típusa Illesztés (Csatolás/Beágyazás): A csatolt DWG-referenciák (xrefek) egymásba ágyazottak is lehetnek, azaz olyan xref is csatolható, amely egy másik xrefet tartalmaz. (Mivel a c.dwg illesztve lett az a.dwg-hez, az a.dwg mindig viszi magával a c.dwg-t)

Rávetítés (Alávetítés): A csatolt xreftől eltérően a rávetített xrefet tartalmazó rajz egy másik rajzhoz történő csatolásakor vagy rajzra történő rávetítésekor a rajzhoz csatolt rávetítések nem jelennek meg. (Mivel az b.dwg vetítve lett az a.dwg alá, az a.dwg nem vitte magával a b.dwg-t)

- 31 -

AutoCAD alapszintű oktatási segédlet

Műveletek a külső referenciákkal Törlés a memóriából: az XREF nem szűnik meg a rajzban, csak a memóriából törlődik, nem jelenik meg a monitoron, de bármikor visszahívható. Újratöltés: A memóriából törölt referenciát újratölti és frissíti. Csatolás megszüntetése: Leválasztja a rajzról a külső referenciát. A csatolást így lehet/kell törölni a rajzból és nem RADÍR paranccsal. Csatolás…: A csatolt állomány végleges az aktuális rajz része lesz. 

Csatolás: A nevesített objektumok Fólia, Blokk, Stílus… nevei egyediek maradnak az alábbi ábra szerint pl. Rajznév|Fólianév  Rajznév$n$Fólianév



Beillesztés: A nevesített objektumok nevei megtartják eredeti nevüket, nem kerülnek átnevezésre. A csatolt xref-függő elnevezett objektum átveszi a helyileg definiált elnevezett objektum beállításait. Rajznév|Fólianév  Fólianév

Útvonal típusok Teljes útvonal: A teljes útvonal egy teljesen meghatározott mappahierarchia, amely megadja a fájlreferencia helyét. A teljes útvonal tartalmazza a helyi merevlemez-meghajtó betűjelét, egy webhely URL-címét vagy egy hálózati kiszolgáló betűjelét. Relatív útvonal: A relatív útvonalak részlegesen meghatározott mappaútvonalak, amelyek elfogadják az aktuális meghajtó betűjelét, vagy a gazdarajz mappáját. Ez a legrugalmasabb beállítás, és lehetővé teszi, hogy az aktuális meghajtóról áthelyezzen egy sor rajzot egy ugyanazon mappaszerkezetet használó eltérő meghajtóra. Útvonal nélkül: Ha a csatolt külső referenciával nincs útvonal-információ mentve, a program a következő keresést az alábbi sorrendben hajtja végre:  A gazdarajz aktuális mappája  A Beállítások párbeszédpanel Fájlok lapján és a PROJECTNAME rendszerváltozóban megadott projektkeresési útvonalak  A támogatási fájloknak a Beállítások párbeszédpanel Fájlok lapján megadott keresési útvonalai  A Microsoft ® Windows ® -alkalmazás parancsikonjában megadott Indítás helye mappa Az Útvonal nélkül beállítás meghatározása rajzkészletek másik vagy ismeretlen mappastruktúrába történő áthelyezésekor bizonyulhat hasznosnak.

Raszterképek beillesztése és kezelése Raszterkép csatolása KÉPCSATOL

_IMAGEATTACH

KCS

- 32 -

AutoCAD alapszintű oktatási segédlet

Új képobjektumot csatol az aktuális rajzhoz.

Teljes útvonal: A teljes útvonal egy teljesen meghatározott mappahierarchia, amely megadja a fájlreferencia helyét. A teljes útvonal tartalmazza a helyi merevlemez-meghajtó betűjelét, egy webhely URL-címét vagy egy hálózati kiszolgáló betűjelét. Relatív útvonal: A relatív útvonalak részlegesen meghatározott mappaútvonalak, amelyek elfogadják az aktuális meghajtó betűjelét, vagy a gazdarajz mappáját. Ez a legrugalmasabb beállítás, és lehetővé teszi, hogy az aktuális meghajtóról áthelyezzen egy sor rajzot egy ugyanazon mappaszerkezetet használó eltérő meghajtóra. Útvonal nélkül: Ha a csatolt külső referenciával nincs útvonal-információ mentve, a program a következő keresést az alábbi sorrendben hajtja végre:  A gazdarajz aktuális mappája  A Beállítások párbeszédpanel Fájlok lapján és a PROJECTNAME rendszerváltozóban megadott projektkeresési útvonalak  A támogatási fájloknak a Beállítások párbeszédpanel Fájlok lapján megadott keresési útvonalai  A Microsoft ® Windows ® -alkalmazás parancsikonjában megadott Indítás helye mappa Az Útvonal nélkül beállítás meghatározása rajzkészletek másik vagy ismeretlen mappastruktúrába történő áthelyezésekor bizonyulhat hasznosnak.

Raszterképek kezelése KÉP

_IMAGE

Képkeret megjelenítése KÉPKERET

_IMAGEFRAME

Vezérli, hogy a képkeretek megjelenítésre és nyomtatásra kerüljenek-e. OPCIÓK:  0 - A képkeretek nem kerülnek megjelenítésre és nyomtatásra.  1 - A képkeretek megjelenítésre és nyomtatásra kerülnek. C A D + I n f o r m M é r n ö k i , S z o f t ve r f e j le s z t ő , K e r e s k e d e l m i é s Sz o lg á l t a t ó K f t . 4031 Debrecen, István út 6. | Tel.: +36 52 522-730 | Tel/Fax: +36 52 452-685 | cad.inform@cadi.hu | www.cadinform.hu

- 33 

AutoCAD alapszintű oktatási segédlet

2 - A képkeretek megjelenítésre kerülnek, de nyomtatásra nem.

Koordináta-rendszerek használata Felhaszálói koordináta-rendszerek FKR

_UCS

A felhasználói koordináta-rendszer (FKR) nézetek, síkbeli műveletek és koordináták beírására szolgáló mozgatható koordinátarendszer. A legtöbb AutoCAD geometriai szerkesztő parancs működése függ az FKR helyétől és tájolásától. Az objektumok rajzolása az aktuális FKR XY síkjában történik. Az FKR parancs a felhasználói koordináta-rendszer tájolását állítja be a háromdimenziós térben. OPCIÓK:  laP - A 3D objektumok lapjaira illeszt koordináta rendszert.  NEve - Menti és visszaállítja az elnevezett FKR-definíciókat. o Visszaállít: Visszaállít egy elmentett FKR-t, mely ezáltal az aktuális FKR lesz. o Ment: Az aktuális FKR-t egy meghatározott néven menti el. o Töröl: Az elmentett koordináta-rendszerek listájáról eltávolítja a megadott FKR-t. o ? - Megjeleníti a mentett FKR-definíciókat az origóval és a mentett FKR-definíciók aktuális FKR-hez viszonyított X, Y és Z tengelyével. Írjon be egy csillagot az összes FKR-definíció megjelenítéséhez. Ha az aktuális FKR ugyanaz, mint a VKR (világ koordináta-rendszer), akkor VILÁG néven szerepel. Ha egyéni de névtelen, névtelenként szerepel.  OBjektum - Az új koordináta-rendszert egy kiválasztott 2D vagy 3D objektum (pl. vonal) alapján hozza létre.  eLŐző - Visszaállítja az előző FKR-t. Az aktuális munkamenetben visszaléphet az utolsó 10 FKR beállításra. Az FKR beállítások a modelltér és a papírtér esetén külön-külön vannak tárolva.  Nézet - Az új koordináta-rendszert a nézetirányra merőleges, a képernyővel párhuzamos XY síkkal hozza létre. Az FKR origója nem változik.  viLÁg - A világ koordináta-rendszerhez (VKR-hez) illeszti az FKR-t. Tipp: Az FKR ikonra is kattinthat, és kiválaszthatja a Világ elemet az origófogó menüből.  X, Y, Z - Az aktuális FKR-t egy megadott tengely körül elforgatja.  ZTeng - Az FKR-t egy meghatározott pozitív Z tengellyel definiálja.

FKR IKON megjelenésének vezérlése FKRIKON

_UCSICON

Az FKR ikon láthatóságát és elhelyezését vezérli. OPCIÓK:

  

 

Be - Megjeleníti az FKR ikont. Ki - Kikapcsolja az FKR ikon megjelenítését. Mind - Az összes aktív nézetablakban alkalmazza az ikonon végrehajtott változtatásokat. Ha ez az opció nincs kiválasztva, az FKRIKON parancs csak az aktuális nézetablakra van hatással. Nincs - Az ikont a nézetablak bal alsó sarkában jeleníti meg, függetlenül az FKR origójának elhelyezkedésétől. Origó - Az ikont az aktuális koordináta-rendszer origójában (0,0,0) jeleníti meg. Ha az origó a képernyőn kívülre esik, vagy az ikon nem jeleníthető meg az origóban anélkül, hogy a nézetablak élénél a program levágna belőle, akkor az ikon a nézetablak bal alsó sarkában jelenik meg. Választható - Azt vezérli, hogy az FKR ikon kiválasztható-e, és módosítható-e fogókkal. Tulajdonság - Megjeleníti az FKR ikon párbeszédablakot, melyben vezérelheti az FKR ikon stílusát, láthatóságát és elhelyezését.

UCSFOLLOW

- 34 -

AutoCAD alapszintű oktatási segédlet

Normál nézetet generál minden esetben, ha a felhasználó egyik FKR-ről a másikra vált. Az UCSFOLLOW beállítása minden egyes nézetablak számára külön van elmentve.  0 - Az FKR nincs hatással a nézetre.  1 - Az FKR bármilyen megváltoztatása az aktuális nézetablakban az új FKR normál nézetére történő átváltását eredményezi.

Nézetek elmentése és visszaállítása NÉZET

_VIEW

Aktuális: Megjeleníti az aktuális nézetet, illetve annak Nézet és Kivágás tulajdonságát Modellnézetek: Menti és visszaállítja az elnevezett modelltérbeli nézeteket, elrendezés nézeteket és előre beállított nézeteket. Elrendezés nézetek. A nézetablakok listáját jeleníti meg egy nézetet definiáló elrendezésen, és kilistázza a kiválasztott nézet Általános és Nézet tulajdonságait. Előre beállított nézetek: Ortogonális és izometrikus nézetek listáját jeleníti meg, és megjeleníti a kiválasztott nézet Általános tulajdonságait.

Normálnézet megjelenítése (Felülnézet) NNÉZET

_PLAN

Megadott felhasználói koordináta-rendszer normálnézetét jeleníti meg. (Felülnézet) OPCIÓK:  Aktuális fkr - Újragenerálja a képernyő egy normálnézetét, így a rajz terjedelme az aktuális FKR aktuális nézetablakába illeszkedik.  Fkr - Korábban elmentett FKR normálnézetére vált, és újragenerálja a képernyőt.  vilÁg - A képernyő normálnézetét úgy generálja újra, hogy a rajzterjedelem teljesen kitöltse a világ koordináta-rendszer megjelenítőjét.

Nézet kocka (ViewCube) A ViewCube olyan navigációs eszköz, amely a 2D modelltérben vagy 3D látványstílusokban végzett munka során jelenik meg. A ViewCube segítségével lehetősége van váltani a normál és az izometrikus nézet között.

- 35 -

AutoCAD alapszintű oktatási segédlet

DWG összehasonlítás

Az AutoCAD lehetőséget nyújt DWG fájlok összehasonlítására. A funkció elindítása után lehetőségünk van további objektumokat importálni, illetve exportálni új rajzba a létrejövő pillanatképet. A 3.modul.zip fájlban találni fog egy mappát ’dwg összehasonlítás néven’, melyben két rajzot fog találni. Nyissa meg az Építészeti_A.dwg rajzot, majd indítsa el a DWG összehasonlítás funkciót a képen látható menüből, és válassza ki az Építészeti_B.dwg fájlt. A program a parancs lefuttatása után revízióbuborékokkal kiemelve jeleníti meg az eltérést.

Méretezés A méretezés olyan folyamat, melynek során méreteket tartalmazó megjegyzéseket ad a rajzhoz. Többfajta méretezést hozhat létre objektumtípustól és céltól függően. A hosszméretek lehetnek vízszintesek, függőlegesek, illesztettek, elforgatottak, bázisvonalasok vagy láncméretek. Néhány példa:

A méretek részei:

- 36 -

AutoCAD alapszintű oktatási segédlet

Méretstílusok használata A méretstílus a méretezések megjelenését vezérlő méretezési beállítások elnevezett gyűjteménye, vezérli például a nyílfej stílusát, a szöveg elhelyezését és a tűréseket. A méretstílusok létrehozása azért célszerű, hogy a méretek formátumának megadása egyszerű legyen, továbbá hogy a méretek illeszkedjenek az ipari és projekt szabványokhoz.  Egy méret létrehozásakor az aktuális méretstílus beállításai kerülnek alkalmazásra.  Ha egy méretstílus beállításait módosítja, a rajzban szereplő és az adott méretstílust használó összes méret automatikusan frissül.  Létrehozhat méretezési alstílusokat, melyek bizonyos mérettípusok esetén eltérnek az aktuális méretstílustól.  Szükség esetén ideiglenesen felülírhatja a méretstílusokat.

MÉRETSTÍLUS

_DIMSTYLE

MST

Méretezési stílusokat módosít és hoz létre.

- 37 -

AutoCAD alapszintű oktatási segédlet

- 38 -

AutoCAD alapszintű oktatási segédlet

Gyors méretezés GYMÉRET

_QDIM

Méretek gyors létrehozását teszi lehetővé.

Hosszméretek létrehozása MÉRETHOSSZ

_DIMLINEAR

MHO

Vízszintes vagy függőleges hosszméreteket hoz létre. OPCIÓK:  Segédvonal kezdőpontja - Kéri a második segédvonal kezdőpontját az első kezdőpontjának megadása után.  Objektum kijelölése - Automatikusan meghatározza az első és a második méretsegédvonal kezdőpontjait egy objektum kiválasztása után.  Méretvonal helye - Az AutoCAD a megadott pont használatával határozza meg a méretvonal helyét.  Bszöveg - Megjeleníti a Bekezdéses szöveg szerkesztőt, mellyel módosíthatja a méretszöveget.  sZöveg - Testreszabja a méretszöveget a parancssorból. A lemért méretezés méret hegyes zárójelek közt kerül megjelenítésre.  Dőlésszög - A méretszöveg dőlésszögének módosítása.  Vízszintes - Vízszintes hosszméreteket hoz létre.  FÜggőleges - Függőleges hosszméreteket hoz létre.  FOrgat - Elforgatott hosszméreteket hoz létre.

Illesztett méret létrehozása MÉRETILLESZT

_DIMALIGNED

MIL

Illesztett méreteket hoz létre, melyekben a méretvonal párhuzamos a segédvonalak kezdőpontjaival. OPCIÓK:  Segédvonal kezdőpontja - Kéri a második segédvonal kezdőpontját az első kezdőpontjának megadása után.  Objektum kijelölése - Automatikusan meghatározza az első és a második méretsegédvonal kezdőpontjait egy objektum kiválasztása után.  Méretvonal helye - Az AutoCAD a megadott pont használatával határozza meg a méretvonal helyét.  Bszöveg - Megjeleníti a Bekezdéses szöveg szerkesztőt, mellyel módosíthatja a méretszöveget.  SZöveg - Testreszabja a méretszöveget a parancssorból. A lemért méretezés méret hegyes zárójelek közt kerül megjelenítésre.  Dőlésszög - A méretszöveg dőlésszögének módosítása.

- 39 -

AutoCAD alapszintű oktatási segédlet

Ívhossz méretek létrehozása MÉRETÍV

_DIMARC

MÍV

Az ívhossz méretek egy ív vagy egy vonallánc ív szakaszának hosszát határozzák meg. OPCIÓK:  Ív vagy íves vonallánc szakasz kiválasztása  Bszöveg - Megjeleníti a Bekezdéses szöveg szerkesztőt, mellyel módosíthatja a méretszöveget.  Szöveg - Testreszabja a méretszöveget a parancssorból. A lemért méretezés méret hegyes zárójelek közt kerül megjelenítésre.  Dőlésszög - A méretszöveg dőlésszögének módosítása.  Részleges - Csökkenti az ívhossz méret hosszát.

Koordinátaméretek létrehozása MÉRETKOORD

_DIMORDINATE

MKOOR

A koordinátaméretek megadják a merőleges távolságot az origótól egy méretezett alakzatig, például egy furatig egy alkatrészben. OPCIÓK:  Mutató végpontja - A program kiszámítja az alakzat jellemző pontja és a mutatóvonal végpontja közötti különbséget és ennek alapján dönti el, hogy az X vagy az Y koordinátát jelenítse-e meg.  Xméret - A program megméri az X koordinátát, továbbá meghatározza a mutatóvonal és a méretszöveg irányát.  Yméret - A program megméri az Ykoordinátát, továbbá meghatározza a mutatóvonal és a méretszöveg irányát.  Bszöveg - Megjeleníti a Bekezdéses szöveg szerkesztőt, mellyel módosíthatja a méretszöveget.  sZöveg - Testreszabja a méretszöveget a parancssorból. A lemért méretezés méret hegyes zárójelek közt kerül megjelenítésre.  Dőlésszög - A méretszöveg dőlésszögének módosítása.

Sugárméretek létrehozása MÉRETSUGÁR

_DIMRADIUS

MSUG

A sugárméretek az ívek és körök sugarának beméretezésére szolgálnak középvonalakkal vagy középpontjelekkel, vagy anélkül. OPCIÓK:  Méretvonal helye - Az AutoCAD a megadott pont használatával határozza meg a méretvonal helyét.  Bszöveg - Megjeleníti a Bekezdéses szöveg szerkesztőt, mellyel módosíthatja a méretszöveget.  sZöveg - Testreszabja a méretszöveget a parancssorból. A lemért méretezés méret hegyes zárójelek közt kerül megjelenítésre.  Dőlésszög - A méretszöveg dőlésszögének módosítása.

Megtört sugárméretek létrehozása MÉRETTÖRT

_DIMJOGGED

A MÉRETTÖRT parancs használatával megtört sugárméretek, ún. "rövidítve ábrázolt sugárméretek" hozhatók létre, melyben az ív vagy kör középpontja a lapon kívülre esik, ezért az nem ábrázolható valós helyén. A méret kezdőpontja egy sokkal kényelmesebb helyen határozható meg, ez az eljárás a középpont helyének felülírása.  Felülírt középpont helye - Elfogad egy új középpontot a megtört sugár mérethez, mely az ív vagy kör valódi középpontján helyezkedik el.  Méretvonal helye - Az AutoCAD a megadott pont használatával határozza meg a méretvonal helyét.  Bszöveg - Megjeleníti a Bekezdéses szöveg szerkesztőt, mellyel módosíthatja a méretszöveget.  sZöveg - Testreszabja a méretszöveget a parancssorból. A lemért méretezés méret hegyes zárójelek közt kerül megjelenítésre.  Dőlésszög - A méretszöveg dőlésszögének módosítása. C A D + I n f o r m M é r n ö k i , S z o f t ve r f e j le s z t ő , K e r e s k e d e l m i é s Sz o lg á l t a t ó K f t . 4031 Debrecen, István út 6. | Tel.: +36 52 522-730 | Tel/Fax: +36 52 452-685 | cad.inform@cadi.hu | www.cadinform.hu

- 40 -

AutoCAD alapszintű oktatási segédlet

Átmérőméretek létrehozása MÉRETÁTMÉRŐ

_DIMDIAMETER

A MÉRETÁTMÉRŐ megméri a kijelölt kört vagy ívet, és megjeleníti a méret szöveget, mely előtt egy átmérő jel áll.  Méretvonal helye - Az AutoCAD a megadott pont használatával határozza meg a méretvonal helyét.  Bszöveg - Megjeleníti a Bekezdéses szöveg szerkesztőt, mellyel módosíthatja a méretszöveget.  sZöveg - Testreszabja a méretszöveget a parancssorból. A lemért méretezés méret hegyes zárójelek közt kerül megjelenítésre.  Dőlésszög - A méretszöveg dőlésszögének módosítása.

Szögméretek létrehozása MÉRETSZÖG

_DIMANGULAR

MSZOG

A szögméretek két vonal vagy három pont által megadott szöget jelölnek, de egy kör vagy egy ív sugarai közötti ívet is beméretezhetünk. OPCIÓK:  Ív kiválasztása - A kijelölt íven a program meghatározza a három pont megadásával létrehozott szögméretet definiáló pontokat. Az ív középpontja a szög csúcsa. Az ív végpontjai a méretsegédvonalak kezdőpontjai lesznek.  Kör kiválasztása - A kiválasztási pont az első segédvonal kezdőpontja. A kör középpontja lesz a szög csúcspontja. A szög második végpontja a második méretsegédvonal kezdőpontja, és nem kell a körre feküdnie.  Vonalak kiválasztása - Két vonal közötti szög meghatározása.  Kontrollpont megadása - Méretet hoz létre három pont megadásával.  Méretív helye - Meghatározza a méretvonal elhelyezését és a méretsegédvonalak rajzolásának irányát.  Bszöveg - Megjeleníti a Bekezdéses szöveg szerkesztőt, mellyel módosíthatja a méretszöveget.  Szöveg - Testreszabja a méretszöveget a parancssorból. A lemért méretezés méret hegyes zárójelek közt kerül megjelenítésre.  Dőlésszög - A méretszöveg dőlésszögének módosítása.

Bázisvonalas méretek létrehozása MÉRETBVONAL

_DIMBASELINE

Hossz-, szög- vagy koordinátaméretet hoz létre az előző méret alapvonalától vagy egy kiválasztott méretből. A bázisvonalas méretek létrehozása előtt készítenie kell egy hossz-, illesztett vagy szögméretet. A bázisvonalas méreteket az előzőleg létrehozott méret után, egyenként, sorba haladva hozhatja létre. OPCIÓK:  Ha nem jött létre méret az aktuális szakaszban, a program egy hossz-, koordináta- vagy szögméret kiválasztását kéri a bázisméret meghatározásához. Egyébként a program átlépi ezt a promptot, és az aktuális munkaszakaszban utoljára létrehozott méretobjektumot használja.  Második segédvonal kezdőpontja - Alapértelmezésben a bázisméret első segédvonala lesz a bázisvonalas méretezés első segédvonala is.  Objektum helye (ha a bázisméret koordináta) - Használja az alapméret végpontját a bázisméretek végpontjaként; promptot kap a következő alaksajátosság helyhez.  Vissza - Visszavonja a parancs futtatása során utoljára létrehozott bázisvonalas méretet.  Kijelöl - Az AutoCAD egy hossz-, koordináta- vagy szögméret kiválasztását kéri a bázisméret meghatározásához. Egy alapméret kiválasztása után a program újra megjeleníti az Adja meg a második segédvonal kezdőpontját promptot vagy az Adja meg az objektum helyét promptot.

Láncméretek létrehozása MÉRETFOLYTAT

_DIMCONTINUE

- 41 -

AutoCAD alapszintű oktatási segédlet

Hossz-, szög- vagy koordinátaméretet hoz létre az előző vagy a kiválasztott méret második segédvonalától kezdődően. OPCIÓK:  Ha nem jött létre méret az aktuális szakaszban, a program egy hossz-, koordináta- vagy szögméret kiválasztását kéri a láncméretezés meghatározásához. Egyébként a program átlépi ezt a promptot, és az aktuális munkaszakaszban utoljára létrehozott méretobjektumot használja.  Második segédvonal kezdőpontja - Az AutoCAD a folytatott méret második segédvonalának kezdőpontját használja a következő méret kezdőpontjaként. A szöveg megjelenését az aktuális méretezési stílus határozza meg.  Objektum helye (ha a bázisméret koordináta) - Használja az alapméret végpontját a folytatott méretek végpontjaként; promptot kap a következő alaksajátosság helyhez.  Vissza - Visszavonja a parancs futása során utoljára létrehozott méretet  Kijelöl - A program a folytatni kívánt hossz-, koordináta- vagy szögméret megadását kéri.

Mutatókkal rendelkező megjegyzések létrehozása GYMUTATÓ

_QLEADER

Mutatót és megjegyzést hoz létre.

- 42 -

AutoCAD alapszintű oktatási segédlet

Tűrések létrehozása TŰRÉS

_TOLERANCE

Geometriai tűréseket hoz létre.

Középvonalak és középpontjelek vezérlése MKÖZÉP

_DIMCENTER

Körök vagy ívek középjeleit vagy középvonalait rajzolja meg. A középjelek és középvonalak közül a méretstílus beállításakor lehet választani, és ekkor adható meg a méretük is.

Méretszövegek és méretsegédvonalak módosítása MÉRETEDIT

_DIMEDIT

Módosítja a méretszöveg és a méretobjektumok segédvonalait. OPCIÓK:

- 43 -

AutoCAD alapszintű oktatási segédlet



Alaphelyzet - Az alapértelmezés szerinti helyre teszi vissza az elforgatott méretszöveget.



Új - A Bekezdéses szöveg szerkesztő segítségével megváltoztatja a méretszöveget.



Forgat - Elforgatja a méretszöveget. (Ez az opció hasonló a MÉRETSZEDIT parancs Szög opciójához.)



Dőlt - Beállítja a segédvonalak és hosszméretek dőlésszögét. A hosszméretek a méretvonal irányára merőleges segédvonalakkal kerülnek létrehozásra. A Ferde opció akkor hasznos, ha a segédvonalak zavarják más rajzelemek megjelenítését.

MÉRETSZEDIT

_DIMTEDIT

Méretszövegeket mozgat és forgat el. OPCIÓK:  Méretszöveg új helye - Dinamikusan frissíti a méretszöveg helyét, ahogy azt vontatja.  Bal - A méretvonal mentén balra igazítja a méretszöveget.  Jobb - A méretvonal mentén jobbra igazítja a méretszöveget.  Közép - A méretvonal mentén középre igazítja a méretszöveget.  Alaphelyzet - A méretszöveget alapértelmezés szerinti helyére mozgatja.  Szög - A méretszöveg szögének módosítása.

GEOMMÉR

_GE

A GEOMMÉR parancs új Gyors opciójával a mérés sokkal gyorsabban elvégezhető. Ezzel az opcióval gyorsan áttekintheti egy 2D rajz méreteit, távolságait és szögeit. Ha ez a beállítás aktív, a parancs dinamikusan megjeleníti a 2D rajzok méreteit, távolságait és szögeit, ahogy az egérmutatót az objektumok felett és azok között mozgatja. Az ábra bal oldalán látható narancssárga színű négyzetek pontosan 90 fokos szögeket jelölnek.

- 44 -

AutoCAD alapszintű oktatási segédlet

A 3. részvizsga részeként hozza létre a következő rajzot, az alábbi mérethálózattal! Figyeljen a megfelelő fóliák használatára mind a kontúr, mind a méretvonalak esetében! Használa a korábban létrehozott fóliákat!

Mentse el a rajzot 3_modul_méretezés.dwg néven!

3D modellezés Az AutoCAD lehetőséget biztosít primitív geometriai elemekből összeadással, kivonással, közösrész képzéssel kialakított bonyolultabb szilárdtestek létrehozására. Ugyanilyen alkatrészek felülettel határolt elemként is létrehozhatók. A szilárdtestek esetében lehetőség van térfogat, inercianyomaték, tömegközéppont meghatározásra, felületek esetében ez nem lehetséges.

   

A drótvázas modellezés a kezdeti tervezéshez és referenciageometriaként hasznos, 3D keretrendszerként a későbbi modellezéshez és módosításhoz szolgál alapul. A szilárdtest-modellezés hatékonyan használható, könnyen kombinálja a primitíveket és a kihúzott profilokat, valamint tömegtulajdonságokat és metszetlehetőségeket nyújt. A felületmodellezés az ívelt felületek pontos vezérlését nyújtja a precíz módosítás és elemzés érdekében. A hálómodellezés szabad formázási, élesítési és simítást lehetőségeket biztosít.

Szilárdtestek létrehozása Téglatest TTEST 

_BOX

Első sarokpont - A téglatestet az első sarokpont megadásával kezdi.

- 45    

AutoCAD alapszintű oktatási segédlet

Másik sarokpont - Beállítja a téglatest alapjának átellenes sarokpontját és magasságát. 2 Pont - Azt adja meg, hogy a téglatest magassága a két megadott pont közötti távolság legyen. Kocka - Egyenlő oldalhosszúságú téglatestet hoz létre. Hosszúság - Megadott hosszúságú, szélességű és magasságú téglatestet hoz létre. A hossz az X tengelynek, a szélesség az Y tengelynek, a magasság pedig a Z tengelynek felel meg. Pozitív érték megadása az aktuális FKR Z tengelyének pozitív irányában rajzolja meg a magasságot. Negatív érték esetén a program a negatív Z tengely irányában rajzolja a magasságot.

A téglatest alapját a program mindig az aktuális FKR XY síkjával (a munkasíkkal) párhuzamosan rajzolja meg. A téglatest magassága a Z tengely irányában mérendő. Magasságként pozitív és negatív érték egyaránt megadható. A téglatest tulajdonságainak listáztatása esetén a következő eredményt kapjuk:

Gömb GÖMB

_SPHERE

Gömb megadásához adja meg középpontját és sugarának egy pontját.  Középpont - Meghatározza a gömb középpontját. Amikor meghatároz egy középpontot, a tórusz úgy helyezkedik el, hogy központi tengelye párhuzamos legyen az aktuális felhasználói koordináta-rendszer (FKR) Z tengelyével. A szélességi körök az XY síkkal párhuzamosak.  Sugár - Megadja a gömb sugarát.  Átmérő - Megadja a gömb átmérőjét.  3P (Három pont) - Megadja a gomb kerületét 2 pontnak a 3D térben történő megadásával. A három pont egyúttal a kerület síkját is meghatározza.  2P (Két pont) - Megadja a gomb kerületét két pontnak a 3D térben történő megadásával. A kerület síkját az első pont Z értéke határozza meg.  ÉÉS (Érintő, érintő, sugár) - A gömböt egy megadott sugárral határozza meg, amely két objektumot érint. A megadott érintési pontok az aktuális FKR-re vetülnek.

ISOLINES Megadja a 3D szilárdtestek ívelt felületein megjelenő kontúrvonalak számát. Az érvényes beállítások 0 és 2047 között vannak.

FACETRES Tovább finomítja az árnyalt és renderelt objektumok megjelenítését, valamint a renderelt árnyékokét és az olyan objektumokét, amelyekből el vannak távolítva a takart vonalak. C A D + I n f o r m M é r n ö k i , S z o f t ve r f e j le s z t ő , K e r e s k e d e l m i é s Sz o lg á l t a t ó K f t . 4031 Debrecen, István út 6. | Tel.: +36 52 522-730 | Tel/Fax: +36 52 452-685 | cad.inform@cadi.hu | www.cadinform.hu

- 46 -

AutoCAD alapszintű oktatási segédlet

A rendszerváltozó értéke 0.01 és 10.0 közötti érték lehet.

Henger HENGER

_CYLINDER

3D henger szilárdtestet hoz létre.  3P (Három pont) - A henger alaplapjának kerületét és alapsíkját három pont segítségével adja meg. o 2Pont - Azt adja meg, hogy a henger magassága a két megadott pont közötti távolság legyen. o Tengely végpont - A hengertengely végpontjainak távolságát adja meg. Ez a végpont a henger felső lapjának a középpontja. A tengely végpontja bárhol lehet a háromdimenziós térben. A tengely végpontja megadja a henger hosszát és tájolását.  2P (Két pont) - A henger alaplapjának átmérőjét két pont segítségével adja meg.  ÉÉS (Érintő, érintő, sugár) - A henger alapját egy meghatározott, a két objektumra merőleges sugárral adja meg. Néha egynél több alaplap felel meg a meghatározott kritériumoknak. A program azt, a megadott sugárhoz tartozó alaplapot rajzolja meg, amelynek érintőpontjai legközelebb találhatók a kiválasztott pontokhoz.  Elliptikus - Elliptikus alaplapot határoz meg a hengerhez. o Középpont - A henger alaplapját egy meghatározott középpont felhasználásával hozza létre.  Átmérő - Megadja a henger alaplapjának átmérőjét.

DISPSILH Drótváz, illetve 2D drótváz látványstílus használata esetén megszabja a 3D szilárdtest és felületobjektumok körvonaléleinek megjelenítését. 0 – Ki 1 – Megjelennek a kontúrélek

DISPSILH=0 (kikapcsolva)

DISPSILH=1 (bekapcsolva)

Kúp KÚP

_CONE

3d kúp szilárdtestet hoz létre. Csonkakúp létrehozásához használja a felső sugár opciót.

Gúla GÚLA

_PYRAMID

3D gúla szilárdtestet hoz létre. Alapértelmezés szerint egy gúlát bázispontjának közepe, egy élének egy közbenső pontja és egy további, a magasságot meghatározó pont definiál.  Alap középpontja - A gúla alapjának középpontját adja meg.  Él - Két megadott pont alapján állítja be a gúla alapja egyik élének hosszát.  Oldalak - Beállítja a gúla oldalainak számát. 3 és 32 közötti pozitív egész számot adjon meg.  Beleírt - Azt adja meg, hogy a gúla alapja az alap sugarába beleírt, azaz belülre rajzolt legyen.  Köréírt - Azt adja meg, hogy a gúla alapja az alap sugara köré írt, azaz a gúla alapsugarán kívülre rajzolt legyen.

- 47   

AutoCAD alapszintű oktatási segédlet

2Pont (magasság) - Megadja, hogy a gúla magassága a két megadott pont távolsága legyen. Tengely végpontja - Meghatározza a gúla tengelyének végpontjainak elhelyezését. A végpont a gúla csúcsa. A tengely végpontja bárhol lehet a háromdimenziós térben. A tengely végpont meghatározza a gúla hosszát és irányát. Felső sugár - Megadja a gúla felső sugarát, egy csonkagúlát hozva létre. Kezdetben az alapértelmezett felső sugárhoz nincs hozzárendelve semmilyen érték. Egy rajzolási munkaszakasz során a felső sugár alapértelmezett értéke mindig az előzőleg egy szilárdtest primitívhez megadott felső sugár értéke. o 2Pont - Megadja, hogy a gúla magassága a két megadott pont távolsága legyen. o Tengely végpontja - Meghatározza a gúla tengelye végpontjainak elhelyezését. A végpont a gúla csúcsa. A tengely végpontja bárhol lehet a háromdimenziós térben. A tengely végpont meghatározza a gúla hosszát és irányát.

Ék ÉK

_WEDGE

Az ék mindig az FKR X tengelyének pozitív irányában szűkül.

Pozitív érték megadása az aktuális FKR Z tengelyének pozitív irányában rajzolja meg a magasságot. Negatív érték esetén a program a negatív Z tengely irányában rajzolja a magasságot.  Első sarokpont - Megadja az ék első sarokpontját.  Másik sarok - Az ék ellentétes sarokpontját adja meg az X, Y síkon elhelyezve.  Középpont - Létrehoz egy éket a meghatározott középpont felhasználásával.  Kocka - Egyenlő oldalú éket hoz létre.  Hosszúság - Létrehoz egy éket az Ön által meghatározott hossz-, szélesség- és magasságértékekkel. A hossz az X tengelynek, a szélesség az Y tengelynek, a magasság pedig a Z tengelynek felel meg. Ha egy pontot választ ki a hossz megadásához, akkor egyúttal megadja az XY síkban történő elforgatást is.  Magasság - Beállítja az ék magasságát. Adjon meg egy pozitív értéket a magasságnak az aktuális FKR Z tengelyének pozitív irányában való megrajzolásához. Negatív érték esetén a program a negatív Z tengely irányában rajzolja a magasságot  2Pont (magasság) - Két pont közötti távolság megadásával meghatározza az ék magasságát.

Tórusz TÓRUSZ

_TORUS

Gyűrű alakú 3D szilárdtestet hoz létre. Tórusz létrehozásához adja meg a tórusz középpontját, a sugarát vagy átmérőjét, majd a tóruszt övező cső sugarát vagy átmérőjét.

Vonalláncalapú test VLÁNCTEST

_POLYSOLID

Fal vagy falsorozat alakú 3D szilárdtestet hoz létre.  Kezdőpont - A vonalláncalapú test szakaszának kezdőpontját adja meg.  Objektum - A 3D szilárdtestté konvertálni kívánt 2D objektum kijelölését határozza meg.  Magasság - A vonalláncalapú test szakaszainak magasságát adja meg. (PSOLHEIGHT rendszerváltozó)  Szélesség - A vonalláncalapú test szakaszainak szélességét adja meg. (PSOLWIDTH rendszerváltozó) C A D + I n f o r m M é r n ö k i , S z o f t ve r f e j le s z t ő , K e r e s k e d e l m i é s Sz o lg á l t a t ó K f t . 4031 Debrecen, István út 6. | Tel.: +36 52 522-730 | Tel/Fax: +36 52 452-685 | cad.inform@cadi.hu | www.cadinform.hu

- 48   

 

AutoCAD alapszintű oktatási segédlet

Igazít - Meghatározza a vonalláncalapú test szélességének helyét: középen, vagy a vonalláncalapú test profil vagy meghatározó 2D objektumtól balra vagy jobbra. Következő pont - Meghatározza a vonalláncalapú test következő pontját. Ív - Ívszakaszt ad a vonalláncalapú test profiljához. Az ív alapértelmezett kezdő iránya érinti az előző szakaszt. Az Irány opcióval egy ettől eltérő kezdőirányt adhat meg. o Bezárás - Az utolsó csúcsponttól a vonalláncalapú test profiljának kezdetéig tartó egyenes vagy íves szakasz létrehozásával bezárja a vonalláncalapú testet. o kezdő Irány - Meghatározza az ívszakaszt egy érintő kezdőirányának és egy végpontnak a megadásával. o Vonal - Kilép az Ív promptból és visszatér az egyenes vonalú szakaszokhoz. o Második pont - Meghatározza egy három ponton átmenő ívszakasznak a második és utolsó pontját. o Vissza - Eltávolítja a vonalláncalapú test profiljához legutoljára hozzáadott ívszakaszt. Bezárás - Az utolsó megadott ponttól a vonalláncalapú test kezdőpontjáig tartó egyenes vagy íves szakasz létrehozásával bezárja a vonalláncalapú testet. Legalább háűrom pontot meg kell adni ennek az opciónak a használatához. Visszavon - Eltávolítja a vonalláncalapú testhez legutoljára hozzáadott szakaszt.

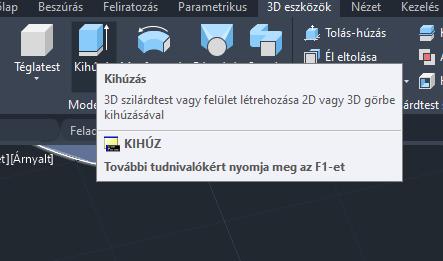

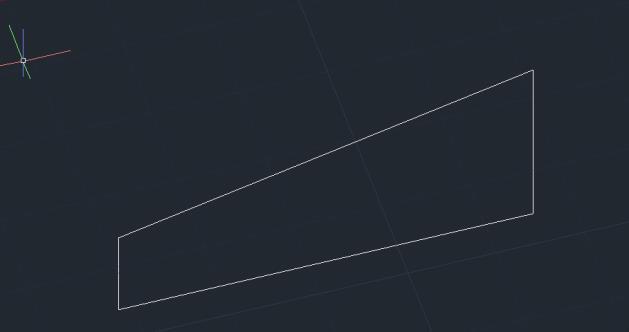

Kihúzás KIHÚZÁS

_EXTRUDE

Egy területet körülzáró objektumból 3D szilárdtest vagy egy nyitott végű objektumból 3D felület létrehozása. Az objektumok a forrásobjektum síkjára merőlegesen, adott irányban vagy egy kijelölt útvonal mentén húzhatók ki. A szűkítési szög is megadható. A kihúzható, illetve útvonalként használható objektumok listája megtalálható a súgóban a KIHÚZÁS parancsnál!

Megforgatás MEGFORGAT

_REVOLVE

Objektumot egy tengely körül söpörve 3D szilárdtestet vagy felületet hoz létre.

Pásztázás PÁSZTÁZ

_LOFT

- 49 -

AutoCAD alapszintű oktatási segédlet

3D szilárdtestet vagy felületet hoz létre több keresztmetszet köztes terében. Keresztmetszetek sorozatát megadva 3D szilárdtestet vagy felületet hoz létre. A keresztmetszetek meghatározzák az eredményként kapott szilárdtest vagy felület alakját. Legalább kettő keresztmetszetet meg kell adnia.

Söprés SÖPÖR

_SWEEP

Egy 2D objektumot vagy alobjektumot egy nyitott vagy zárt útvonal mentén söpörve 3D szilárdtestet vagy 3D felületet hoz létre. A nyitott végű objektumok 3D felületeket hoznak létre, míg az egy területet bezáró objektumok esetén be lehet állítani, hogy 3D szilárdtestek vagy 3D felületek jöjjenek-e létre.

Szilárdtestek szerkesztése Lap eltolása vagy kihúzása TOLHÚZ

_PRESSPULL

Kihúzás és eltolás segítségével dinamikusan módosítja az objektumokat. 2D objektum, zárt határvonal által körülvett terület vagy 3D szilárdtest lap kijelölése után a mutató mozgatásával kaphat vizuális visszajelzést. A húzási vagy tolási viselkedést az határozza meg, milyen objektumtípust választ ki kihúzásra és eltolásra.

3D szilárdtestek egyesítése EGYESÍTÉS

_UNION

- 50 -

AutoCAD alapszintű oktatási segédlet

Lemez vagy szilárdtest objektumok kivonása egymásbóé KIVON

_SUBSTRACT

Objektumok közös része KÖZÖSRÉSZ

_INTERSECT

Objektumok szelése SZEL

_SLICE

Adott síkkal kettévágható a szilárdtest, kiválasztható, hogy melyik fele maradjon meg (mindkettő megtartható, ekkor a szeletelés után két szilárdtestünk lesz).

- 51 -

AutoCAD alapszintű oktatási segédlet

Keresztmetszet készítése KMETSZET

_SECTION

Egy sík és 3D szilárdtestek, felületek vagy hálók metszetéből 2D lemezobjektumot hoz létre. A keresztmetszetet nem sraffozza be automatikusan, a koordináta rendszer illesztése után utólag kell nekünk sraffozni.

Ütközésvizsgálat ÁTHATÁS

_INTERFERE

Az ÁTHATÁS parancs kiemeli a közös térfogattal rendelkező testeket. Egyetlen kiválasztási halmaz megadásakor a program páronként megvizsgálja a halmaz minden elemét. Két kiválasztási halmaz megadásakor a program az első kiválasztási halmazban lévő testeket összeveti a második halmaz elemeivel.

Papírtér - modelltér A programban két jól elkülöníthető munkakörnyezet, úgynevezett „modelltér” és „papírtér” áll rendelkezésre, amelyekben a rajzokban lévő objektumokkal dolgozhat. 

Alapértelmezés szerint egy korlátlan 3D rajzterületen kezdheti el a munkát, amelynek neve modelltér. Először el kell döntenie, hogy egy egység milyen mértékegységnek feleljen meg: egy milliméternek, centiméternek, hüvelyknek, lábnak vagy bármi egyéb mértékegységnek, ami kényelmes. Ezután 1:1 léptékben rajzolhat.

- 52 

AutoCAD alapszintű oktatási segédlet

A rajz nyomtatáshoz végzett előkészítéséhez váltson papírtérre. Itt különböző elrendezéseket állíthat be címpecsétekkel és megjegyzésekkel; és mindegyik elrendezésen elrendezési nézetablakokat hozhat létre, amelyek a modelltér különböző nézeteit jelenítik meg. Az elrendezési nézetablakokban a papírtérhez képest léptékezi a modelltérbeli nézeteket. A papírtérben egy mértékegység a papírlapon mért tényleges távolságot jelzi, attól függően, hogy az oldalbeállításban millimétert vagy hüvelyket adott-e meg.

Modelltér – azaz nézetablakok tere

illeszkedő

Illeszkedő nézetablakok: A Modell lapon létrehozott nézetablakok teljesen kitöltik a rajzterületet, és nem fedik egymást. Az egyik nézetablakban végrehajtott módosítás maga után vonja a többi automatikus frissítését. A nézetablakok olyan területek, amelyek a felhasználó modelljét különböző nézetekben ábrázolják. A Modell lapon a rajzterület egy vagy több szomszédos, négyszögletes nézetre osztható, melyeket modelltérbeli nézetablakoknak nevezünk. Nagy, illetve bonyolult rajz esetében, egyetlen nézethez képest, a különböző nézetek alkalmazásával lerövidül a zoomoláshoz vagy eltoláshoz szükséges idő. Olyan hibák, melyek egyik nézetben esetleg észrevétlenek maradnának, más nézetben nyilvánvalóvá válnak. Modelltérbeli nézetablakok használatával lehetséges  Eltolás, zoomolás, raszter, háló és FKR ikon módok beállítása, elnevezett nézet visszaállítása  A felhasználói koordináta-rendszer irányainak elmentése egyéni nézetablakokkal  Parancs futtatásakor rajzolás egyik nézetablakból a másikba  Nézetablakok elrendezésének elnevezése, amelynek révén az később újra felhasználható a Modell lapon vagy beilleszthető egy elrendezés lapra

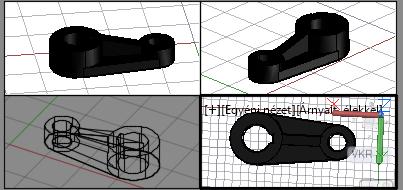

Nézetablakok létrehozása NÉZETABLAKOK

_VPORTS

NABL

Több nézetablakot hoz létre a modelltérben vagy egy elrendezésben (papírtérben). Modelltérben is és papírtérben is illeszkedő nézetablakokat hoz létre. A papírtérben az egymáshoz illeszkedő nézetablakok

Néhány alapértelmezett nézetablak beállítás

- 53 -

AutoCAD alapszintű oktatási segédlet

Papírtér – azaz az átfedő nézetablakok tere Átfedő nézetablakok: Amikor a felhasználó az elrendezés fülre kattint, a papírtér környezetében dolgozhat. Elrendezések szerkesztésekor a nézetablakok felfoghatók úgy is, mint mozgatható és változtatható méretű nézettel rendelkező objektumok, amelyekkel be lehet tekinteni a modelltérbe. Az átfedő nézetablakok átfedhetik egymást és állhatnak egymástól teljesen külön. A papírtér azt a papírt ábrázolja, amelyen a tervező a rajzot a nyomtatás előtt elrendezi. A papírtérben a végleges nyomtatható elrendezést készítheti el, a tervezés és rajzolás nem itt történik, a modelltér szolgál a rajz létrehozására. Mivel az átfedő nézetablakok AutoCAD objektumok, ezért az elrendezés rendezése közben papírtérben a modell nem szerkeszthető. A modell szerkesztéséhez át kell kapcsolni a modelltérbe az alábbi eljárások valamelyikével:  Kattintson a modell fülre!  Kattintson kétszer az átfedő nézetablakra! Az állapotsoron a PAPÍR felirata MODELLRE változik.  Kattintson a PAPÍR nyomógombra az állapotsoron! Ezzel visszatérhet a legutoljára aktív átfedő nézetablakhoz.  Papírtérből modelltérbe: Kattintson kétszer a nézetablakon belül  Modelltérből papírtérbe: Kattintson kétszer a nézetablakon kívül

Aktív nézetablak

Inaktív nézetablakok

Nyomtatási határ (szaggatott)

A papír ábrázolása

- 54 -

AutoCAD alapszintű oktatási segédlet

Az elrendezési környezet nyomtatásához a következő lépéseket kell megtenni:  Modellrajz létrehozása  A nyomtató konfigurálása  Elrendezés létrehozása vagy már meglevő aktiválása  Az oldalbeállítások megadása; például: nyomtató, papírméret, nyomtatási terület, a rajz méretaránya, oldaltájolás  Címblokkok beillesztése  Átfedő nézetablakok létrehozása és elhelyezése az elrendezésben  Az átfedő nézetablakok léptékének beállítása  Szükség szerint a nézetablak megjegyzésekkel való ellátása vagy geometriák létrehozása  Az elrendezés kinyomtatása

Elrendezés nézetablakok létrehozása MNÉZET

_MVIEW

Elrendezés nézetablakokat hoz létre és jelenít meg. Lehetőség van a nézetablakok be és kikapcsolására, rajzlapmérethez történő illesztésre, takartvonalas megjelenítésre, lépték lelakatolásra, egyedi objektumok nézetablakká történő átalakítására, stb….

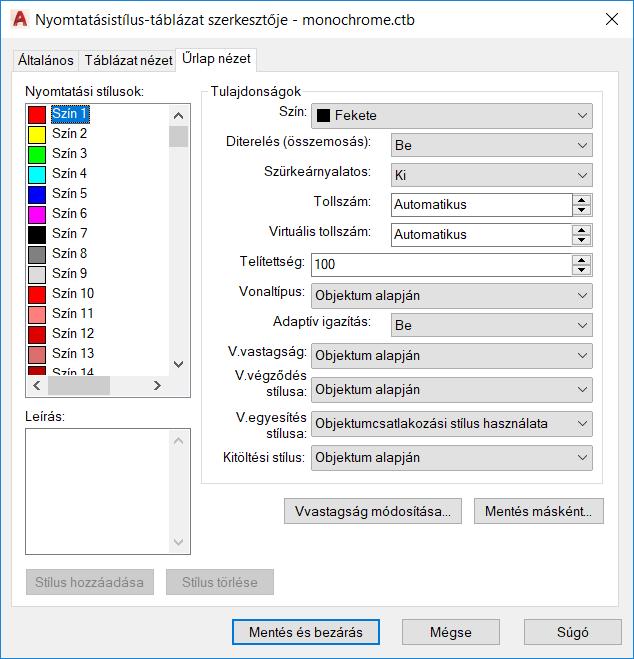

Nyomtatás NYOMTAT

_PLOT

- 55 -

AutoCAD alapszintű oktatási segédlet

Beállítások BEÁLLÍTÁSOK

_OPTIONS

BEA

OPCIÓK

_OPTIONS

Ezen parancs ablakain keresztül testreszabhatja az AutoCAD beállításait

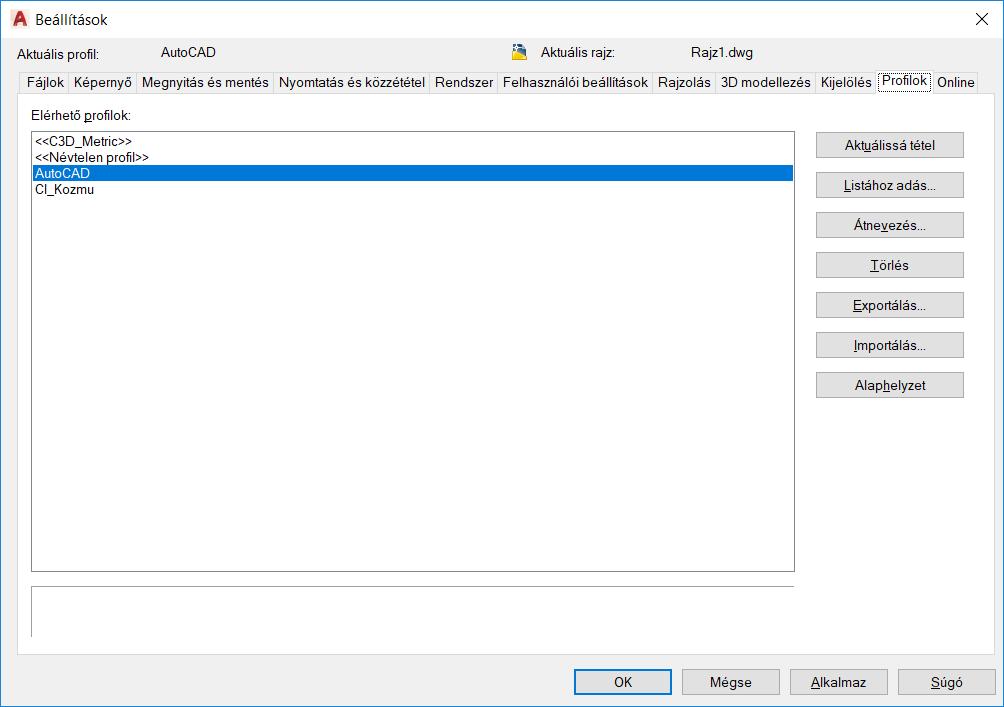

Profilok használata A Beállítások párbeszédpanel Profilok lapja segítségével a rajzi környezet beállításai elmenthetők profilokként. Amennyiben egy tervező több más felhasználóval közösen használ egy munkaállomást, visszaállíthatja a saját opcióit profilja aktiválásával. Hasznos lehet

- 56 -

AutoCAD alapszintű oktatási segédlet

különböző profilok létrehozása és elmentése különböző projektek esetében is. Alapértelmezésben az AutoCAD egy NÉVTELEN PROFIL nevű profilban tárolja az aktuális opciókat. Az AutoCAD program az aktuális profil és az aktuális rajz nevét is megjeleníti a Beállítások párbeszédpanelben.

A profilok automatikus elindítása A /p kapcsoló az AutoCAD program indításakor, a felhasználó által megadott - regisztrációs adatbázisban tárolt - profilt ad meg. Egy profil aktuálissá tétele a program indítása előtt 1. A Windows asztalon kattintson jobb gombbal a program ikonjára, és válassza a Tulajdonságok lehetőséget. 2. A program Tulajdonságok párbeszédpanelén, a Parancsikon lapon, a Cél mezőbe írja be a /p <profilnév> karakterláncot az aktuális célkönyvtár után. Például, a Felhasználó12 profil aktuálissá tételéhez adja meg a következőt a Cél mezőben: "<meghajtó>:\Program Files\Autodesk\<kiadás neve>\acad.exe" /p felhasználó12 3. Kattintson az OK gombra. 4. A megadott profilnév lesz az aktuális profil a program minden, az asztali parancsikon használatával történő elindításakor.

3. Részvizsga  

Nyisson meg egy új rajzot! Hozza létre a képen látható alkatrészt a modelltérben tetszőleges pozícióban!

Tippek:

- 57 -

AutoCAD alapszintű oktatási segédlet

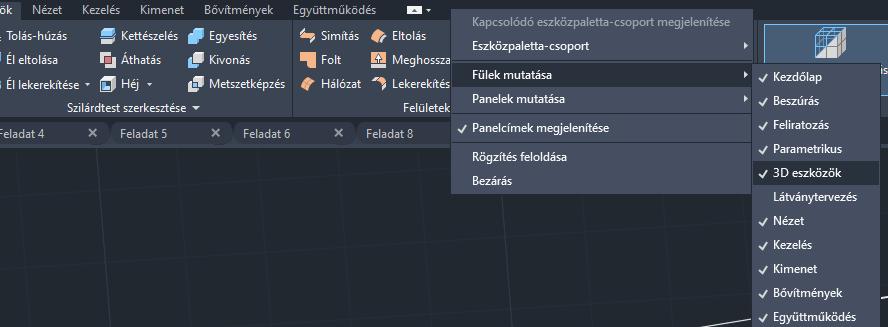

Az eszköztáron jelenítse meg a 3D eszközök fület!

o o

Az 2D-s objektumok (hengeres alap) kihúzásához használja a Tolás-húzás parancsot! A jobb szemléltetés érdekében állítsa át a nézetet 2D drótvázról Árnyalt nézetre!

Az áthidalót először érdemes lemezzé alakítani, majd a kihúzás paranccsal kihúzni

Ezek után az áthidaló helyére illesztése után „húzzuk bele” a hengerekbe a hézagok eltűntetése végett, végül egyesítse az Egyesítés paranccsal a létrejött 3D-s objektumot!

- 58 -

AutoCAD alapszintű oktatási segédlet

 

Hozzon létre 2 db, függőleges nézetablakot a modelltérben, melyben az egyik a felül, a másik az elölnézetet mutatja! Hozzon létre a papírtérben négy darab, egyenlő részre osztott nézetablakot, melyben szerepeljen 4 különböző nézet. Továbbá az egyik nézatablak 2D drótvázas látványsítust!



Nyomtatassa ki fájlba a papírtér elrendezését! A papírméret legyen 210x297 mm! Továbbá a plotfájl neve legyen 3_modul_részvizsga_Elrendezés.plt

Mentse el a rajzot 3_modul_részvizsga_1.dwg néven! Hozzon létre egy ZIP fájlt, melybe illessze bele a 3_modul_blokk.dwg; 3_modul_blokk_dinamikus.dwg; 3_modul_méretezés.dwg, a 3_modul_részvizsga_1.dwg, és a 3_modul_részvizsga_Elrendezés.plt fájlt, majd töltse fel a 3. részvizsga megfelelő helyére!
