Koordináta rendszerek használata

2 - A képkeretek megjelenítésre kerülnek, de nyomtatásra nem.

Felhaszálói koordináta-rendszerek

FKR _UCS

A felhasználói koordináta-rendszer (FKR) nézetek, síkbeli műveletek és koordináták beírására szolgáló mozgatható koordinátarendszer. A legtöbb AutoCAD geometriai szerkesztő parancs működése függ az FKR helyétől és tájolásától. Az objektumok rajzolása az aktuális FKR XY síkjában történik. Az FKR parancs a felhasználói koordináta-rendszer tájolását állítja be a háromdimenziós térben.

OPCIÓK:

 laP - A 3D objektumok lapjaira illeszt koordináta rendszert.  NEve - Menti és visszaállítja az elnevezett FKR-definíciókat. o Visszaállít: Visszaállít egy elmentett FKR-t, mely ezáltal az aktuális FKR lesz. o Ment: Az aktuális FKR-t egy meghatározott néven menti el. o Töröl: Az elmentett koordináta-rendszerek listájáról eltávolítja a megadott FKR-t. o ? - Megjeleníti a mentett FKR-definíciókat az origóval és a mentett FKR-definíciók aktuális FKR-hez viszonyított X, Y és Z tengelyével. Írjon be egy csillagot az összes FKR-definíció megjelenítéséhez. Ha az aktuális FKR ugyanaz, mint a VKR (világ koordináta-rendszer), akkor VILÁG néven szerepel. Ha egyéni de névtelen, névtelenként szerepel.

OBjektum - Az új koordináta-rendszert egy kiválasztott 2D vagy 3D objektum (pl. vonal) alapján hozza létre. eLŐző - Visszaállítja az előző FKR-t. Az aktuális munkamenetben visszaléphet az utolsó 10 FKR beállításra. Az FKR beállítások a modelltér és a papírtér esetén külön-külön vannak tárolva.

Nézet - Az új koordináta-rendszert a nézetirányra merőleges, a képernyővel párhuzamos XY síkkal hozza létre. Az FKR origója nem változik. viLÁg - A világ koordináta-rendszerhez (VKR-hez) illeszti az FKR-t. Tipp: Az FKR ikonra is kattinthat, és kiválaszthatja a Világ elemet az origófogó menüből.

X, Y, Z - Az aktuális FKR-t egy megadott tengely körül elforgatja.

ZTeng - Az FKR-t egy meghatározott pozitív Z tengellyel definiálja.

FKR IKON megjelenésének vezérlése FKRIKON _UCSICON

Az FKR ikon láthatóságát és elhelyezését vezérli.

OPCIÓK:

 Be - Megjeleníti az FKR ikont.

Ki - Kikapcsolja az FKR ikon megjelenítését.

Mind - Az összes aktív nézetablakban alkalmazza az ikonon végrehajtott változtatásokat. Ha ez az opció nincs kiválasztva, az

FKRIKON parancs csak az aktuális nézetablakra van hatással.

Nincs

Az ikont a nézetablak bal alsó sarkában jeleníti meg, függetlenül az FKR origójának elhelyezkedésétől.

Origó - Az ikont az aktuális koordináta-rendszer origójában (0,0,0) jeleníti meg. Ha az origó a képernyőn kívülre esik, vagy az ikon nem jeleníthető meg az origóban anélkül, hogy a nézetablak élénél a program levágna belőle, akkor az ikon a nézetablak bal alsó sarkában jelenik meg.

Választható

- Azt vezérli, hogy az FKR ikon kiválasztható-e, és módosítható-e fogókkal.

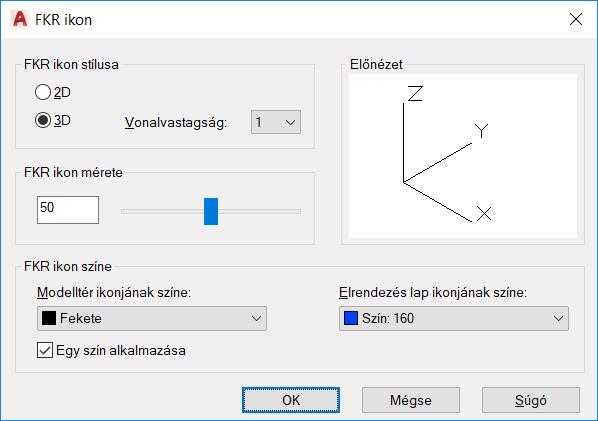

Tulajdonság - Megjeleníti az FKR ikon párbeszédablakot, melyben vezérelheti az FKR ikon stílusát, láthatóságát és elhelyezését.

UCSFOLLOW

Normál nézetet generál minden esetben, ha a felhasználó egyik FKR-ről a másikra vált. Az UCSFOLLOW beállítása minden egyes nézetablak számára külön van elmentve.  0 - Az FKR nincs hatással a nézetre.  1 - Az FKR bármilyen megváltoztatása az aktuális nézetablakban az új FKR normál nézetére történő átváltását eredményezi.

Nézetek elmentése és visszaállítása NÉZET _VIEW

Aktuális: Megjeleníti az aktuális nézetet, illetve annak Nézet és Kivágás tulajdonságát Modellnézetek: Menti és visszaállítja az elnevezett modelltérbeli nézeteket, elrendezés nézeteket és előre beállított nézeteket.

N

Elrendezés nézetek. A nézetablakok listáját jeleníti meg egy nézetet definiáló elrendezésen, és kilistázza a kiválasztott nézet Általános és Nézet tulajdonságait.

Előre beállított nézetek:

Ortogonális és izometrikus nézetek listáját jeleníti meg, és megjeleníti a kiválasztott nézet Általános

tulajdonságait.

Normálnézet megjelenítése (Felülnézet) NNÉZET _PLAN

Megadott felhasználói koordináta-rendszer normálnézetét jeleníti meg. (Felülnézet)

NN

OPCIÓK:

 Aktuális fkr - Újragenerálja a képernyő egy normálnézetét, így a rajz terjedelme az aktuális FKR aktuális nézetablakába illeszkedik.

Fkr - Korábban elmentett FKR normálnézetére vált, és újragenerálja a képernyőt. vilÁg - A képernyő normálnézetét úgy generálja újra, hogy a rajzterjedelem teljesen kitöltse a világ koordináta-rendszer megjelenítőjét.

Nézet kocka (ViewCube)

A ViewCube olyan navigációs eszköz, amely a 2D modelltérben vagy 3D látványstílusokban végzett munka során jelenik meg. A ViewCube segítségével lehetősége van váltani a normál és az izometrikus nézet között.
