Egyéb objektumtulajdonságok áttekintése

Minden rajzolt objektum tulajdonságokkal rendelkezik. Egyes tulajdonságok általánosak, és a legtöbb objektumnál léteznek, például: fólia, szín, vonaltípus, és nyomtatási stílus. Más tulajdonságok objektum-specifikusak, például egy kör tulajdonságai között megtalálható a sugár és a terület, egy vonal tulajdonságai között pedig a hossz és a szög.

A legtöbb általános tulajdonság egy fólia segítségével, vagy közvetlenül rendelhető hozzá egy objektumhoz.  Amikor egy tulajdonságot a Fólia értékre állítunk, az objektum azonos értéket kap a fóliával, amelyre rajzolták.  Ha egy tulajdonságot egy meghatározott, konkrét értékre állít be, ez az érték felülírja a fóliától átvett értéket.  Pl. Létrehozunk 2 vonalat ugyanazon fóliával (meghatározott szín, vastagság, stb.). Az egyik vonal tulajdonságai között azonban ha közvetlenül megadunk más vonalvastagságot, akkor annak az egy vonalnak - hiába ugyanazon a fólián található, mint a másik –más vonalvastagsága lett. Tehát a fóliákkal csoportosan tudunk objektumokhoz tulajdonságokat rendelni, de egyenként azokat az objektumoknál tudjuk módosítani, mely nem lesz hatással a többire.

Színek használata

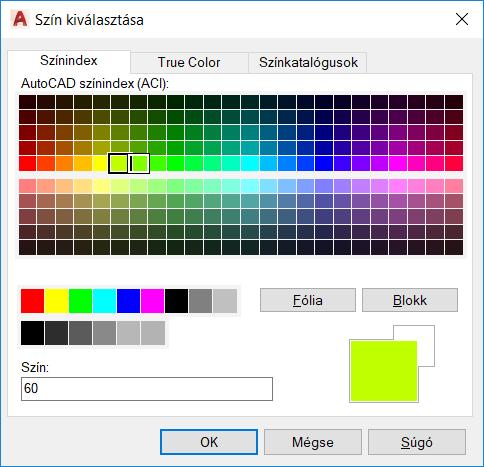

SZÍN _COLOR

Kezdőlap szalag  Tulajdonságok panel  Szín gombja.

S

A színek az objektumok vizuális csoportosításában segítenek. Az objektumokhoz fólia szerint vagy egyenként is rendelhet színeket. Amikor színt rendel az objektumokhoz, többféle színpalettát használhat, többek között:   

AutoCAD színindex (ACI) True Color® , PANTONE® , RAL™ színkatalógusok, DIC® színmutató

Importált színkatalógusokból származó színek.

Objetkumok színének módosítása

 Az objektum egy másik színnel rendelkező fóliához történő rendelésével, ha egy objektum színbeállítása FÓLIA.  Módosítsa annak a fóliának a színét, amelyikhez az objektum rendelve van! Ha egy objektum színbeállítása FÓLIA, a színét a fóliától veszi át.

Adjon meg egy színt az objektumhoz a fólia színének felülírásához! Megadhatja minden objektum színét közvetlenül. Vonaltípusok használata

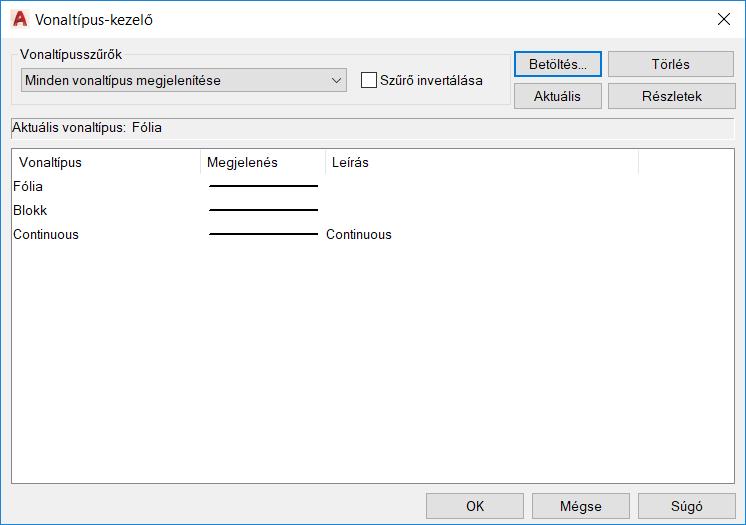

VTÍPUS _LINETYPE

Kezdőlap szalag  Tulajdonságok panel  Vonaltípus gombja.

VT

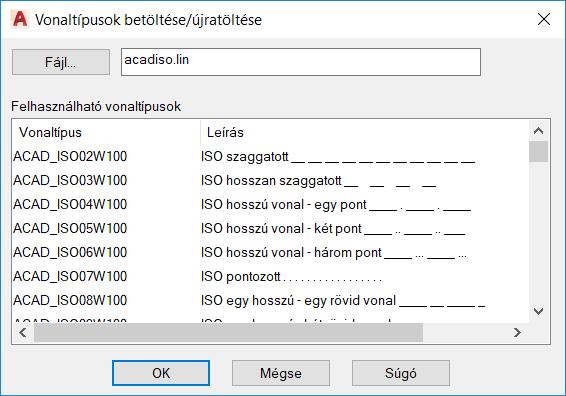

Egy vonaltípus szaggatott vonalak, pontok és szünetek ismétlődő mintája, mely egy egyenest vagy egy ívet jelenít meg. Kijelölhet vonaltípust az objektumokhoz fólia szerint, vagy közvetlenül, a fóliáktól függetlenül.

Minden objektum az aktuális vonaltípussal jön létre, amelyet a Tulajdonságok panel Vonaltípusvezérlője jelenít meg. Az aktuális vonaltípust beállíthatja a Vonaltípus-vezérlővel is. Ha az aktuális vonaltípus FÓLIA értékre van állítva, a létrehozott objektumokhoz az aktuális fólia vonaltípusa lesz rendelve.

Objektumok vonaltípusának módosítása

Lsd. Objektumok színének módosítása.

Vonaltípus lépték vezérlése

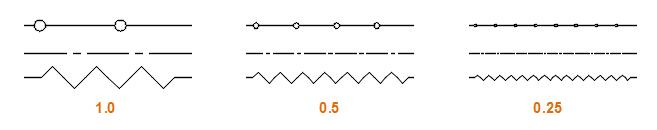

Használhatja ugyanazt a vonaltípust más léptékkel a vonaltípus léptéktényezőjének módosításával általánosan, vagy külön-külön mindegyik objektumhoz. Alapértelmezés szerint mind a globális, mind a saját vonaltípusok léptéke 1. 0 értékre van állítva. Minél kisebb a lépték, a minta annál többször ismétlődik rajzi egységenként. A 0.5 érték például a mintát kétszer ismétli meg rajz egységenként. A rövid szakaszokon, ahol egy teljes minta nem jeleníthető meg, az AutoCAD folytonos vonalként jeleníti meg a mintát.

Globális léptéktényező VTLÉPTÉK _LTSCALE VTL

Az VTLÉPTÉK parancsot a rajz összes objektumára vonatkozó vonaltípuslépték megváltoztatására használhatja. A vonaltípus lépték faktor megváltoztatása a rajz frissítését eredményezi. Az új és a létező objektumok vonaltípus léptékét is megváltoztatja.

Aktuális léptéktényező CELTSCALE

Az új objektumok vonaltípus léptékét állítja be. A program a CELTSCALE értéket megszorozza a VTLÉPTÉK értékkel, így alakul ki a megjelenített vonaltípuslépték.

Vonaltípusok megjelenítése rövid szakaszokon és vonalláncokon PLINEGEN

Központosíthatja a vonaltípus mintáját a vonallánc mindegyik szegmensén, és szabályozhatja a vonaltípus megjelenítését a rövid szakaszokon.

Központosított vonaltípus a vonallánc minden szakaszán A vonaltípus folyamatosan halad az egész vonalláncon

Vonalvastagságok vezérlése

A vonalvastagság a grafikus objektumokhoz, sraffozásokhoz, mutatóvonalakhoz és méretgeometriához tartozó tulajdonság, amely vastagabb, sötétebb vonalakat eredményez. Modelltérben a vonalvastagság képpontokban kerül megjelenítésre, és nem változik kicsinyítéskor vagy nagyításkor. Ezért nem érdemes vonalvastagságot használni egy objektum tényleges vastagságának ábrázolására, modelltérben. A vonalvastagsággal rendelkező objektumok nyomtatása a hozzájuk rendelt vonalvastagság értéknek pontosan megfelelően történik.

VVAST _LWEIGHT

Kezdőlap szalag  Tulajdonságok panel  Vonaltípus gombja. Beállítja az aktuális vonalvastagságot, a vonalvastagság megjelenítési opcióit és a vonalvastagság mértékegységeit.

VV

A vonalvastagságok csak akkor jelennek meg, ha a Vonalvastagság elrejtése/megjelenítése állapotsorban. nyomógomb be van kapcsolva az

Objektumok vonalvastagságának módosítása

Lsd. Objektumok színének módosítása.

Az objektumok tulajdonságainak megjelenítése és módosítása

Adatbázisinformációk kilistázása LISTA _LIST LI

Megjeleníti a kijelölt objektumokban szereplő adatbázis-információt. A szövegablak megjeleníti az objektum típusát, az objektum fóliáját, az X, Y, Z koordinátákat az aktuális felhasználói koordinátarendszerben (FKR), illetve azt, hogy az objektum modelltérben vagy papírtérben található. A LISTA parancs akkor jeleníti meg a szín, vonaltípus és vonalvastagság információkat, ha azok értéke nem FÓLIA.

A LISTA parancs a kijelölt objektummal kapcsolatban további információkat is megjelenít.

Koordinátapontok lekérdezése KOORD _ID

Helykoordinátákat jelenít meg a parancssorban az AKTUÁLIS KOORDINÁTA RENDSZERBEN!

LASTPOINT

Az utolsó megadott pontnak az aktuális tér FKR-ben értelmezett koordinátáit tárolja, melyre a (@) szimbólumnál hivatkozott a billentyűzetről történt adatbevitel során.

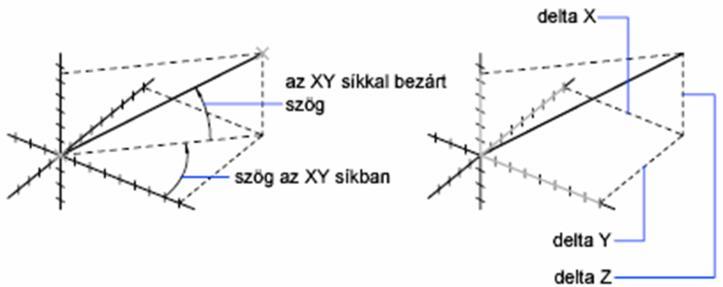

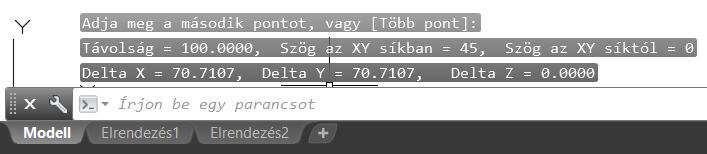

Távolság lekérdezése TÁVS

Két pont közötti távolságot és szöget mér.

_DIST TÁ

Terület lekérdezése TERÜLET _AREA TER

Objektumok vagy meghatározott területek területének és kerületének kiszámítása.

OPCIÓK:

 Első sarokpont - Pontokkal megadott terület és kerület értékeket számít ki.

A pontoknak az aktuális Felhasználói koordináta-rendszer XY síkjával párhuzamos síkon kell lenniük.

Objektum - A kijelölt objektum területét és kerületét számítja ki. A körök, ellipszisek, spline-görbék, vonalláncok, poligonok, lemezek, és szilárdtestek területét számíthatja ki.

Hozzáad - Bekapcsolja a Hozzáad módot és a teljes területekhez adja hozzá az újonnan megadottakat. A Hozzáad opció kiszámítja az egyedi területét és kerületét a definiált területeknek és objektumoknak, csakúgy, mint az összes definiált terület és objektum együttes területét.

C A D + I n f o r m M é r n ö k i , S z o f t v e r f e j l e s z t ő , K e r e s k e d e l m i é s S z o l g á l t a t ó K f t . 4031 Debrecen, István út 6. | Tel.: +36 52 522-730 | Tel/Fax: +36 52 452-685 | cad.inform@cadi.hu | www.cadinform.hu

Kivon - Hasonló a Hozzáad módhoz, de a megadott területeket és kerületeket kivonja a teljes területből.

AREA

A TERÜLET paranccsal utoljára kiszámított terület értékét tárolja.

PERIMETER

A TERÜLET vagy a LISTA paranccsal utoljára meghatározott kerület értéket tárolja.

Fizikai jellemzők lekérdezése FIZJELL _MASSPROP

Lemezek vagy szilárdtestek tömegtulajdonságait számítja. A FIZJELL parancs a szövegesablakban megjeleníti az objektum fizikai jellemzőit, majd megkérdezi, hogy a fizikai jellemzőket szövegfájlba írja-e.

Objektumtulajdonságok vezérlése TULAJDONSÁGOK _PROPERTIES TVA

Gyorsbillentyű: CTRL+1 A legtöbb objektumon dupla kattintással előhozható a Gyorstulajdonságok panel, melynek mezőit testre lehet szabni. Megjeleníti a kiválasztott objektum vagy objektumok tulajdonságait.  Ha több objektum van kijelölve, a Tulajdonságok paletta csak azokat a tulajdonságokat jeleníti meg, amelyek a halmazban szereplő összes objektumra közösek.

Ha nincs kiválasztott objektum, a Tulajdonságok paletta csak az aktuális fólia és elrendezés általános tulajdonságait, a fóliához csatolt nyomtatási stílus táblázat nevét, a nézettulajdonságokat és az FKR-rel kapcsolatos információkat jeleníti meg.

Objektumtulajdonságok módosítása

 Billentyűzzön be egy új értéket!  Kattintson a jobb oldali lefelé mutató nyílra, majd válasszon ki egy értéket a listából!  Ha koordinátaértéket szeretne megváltoztatni, kattintson a Pont kijelölése nyomógombra és a mutatóeszköz segítségével változtassa meg a koordinátaértéket.

Kattintson a Gyors számológép nyomógombra egy új érték kiszámításához!

Kattintson a balra vagy jobbra nyílra az érték növeléséhez vagy csökkentéséhez!

Kattintson a [...] nyomógombra, és módosítsa a tulajdonságértékeket a párbeszédpanelben!

PICKADD

Azt szabályozza, hogy az egymást követő kijelölések kicserélik-e az aktuális kiválasztási halmazt, vagy hozzáadódnak ahhoz.  0 - Kikapcsolja a PICKADD rendszerváltozót. A legutoljára kijelölt objektumok alkotják a kiválasztási halmazt. A korábban kiválasztott objektumok törlése kerülnek a kijelölt készletből. Ha a kiválasztási halmazhoz további objektumokat kíván hozzáadni, kijelölés közben a SHIFT billentyűt tartsa lenyomva!
