Raszterképek beillesztése és kezelése

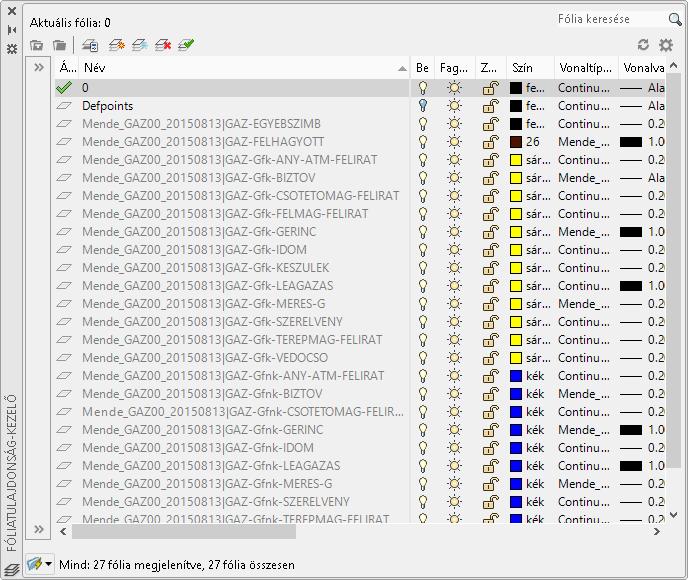

Törlés a memóriából: az XREF nem szűnik meg a rajzban, csak a memóriából törlődik, nem jelenik meg a monitoron, de bármikor visszahívható. Újratöltés: A memóriából törölt referenciát újratölti és frissíti. Csatolás megszüntetése: Leválasztja a rajzról a külső referenciát. A csatolást így lehet/kell törölni a rajzból és nem RADÍR paranccsal. Csatolás…: A csatolt állomány végleges az aktuális rajz része lesz. Csatolás: A nevesített objektumok Fólia, Blokk, Stílus… nevei egyediek maradnak az alábbi ábra szerint pl. Rajznév|Fólianév  Rajznév$n$Fólianév Beillesztés: A nevesített objektumok nevei megtartják eredeti nevüket, nem kerülnek átnevezésre. A csatolt xref-függő elnevezett objektum átveszi a helyileg definiált elnevezett objektum beállításait. Rajznév|Fólianév  Fólianév

Útvonal típusok

Teljes útvonal: A teljes útvonal egy teljesen meghatározott mappahierarchia, amely megadja a fájlreferencia helyét. A teljes útvonal tartalmazza a helyi merevlemez-meghajtó betűjelét, egy webhely URL-címét vagy egy hálózati kiszolgáló betűjelét. Relatív útvonal: A relatív útvonalak részlegesen meghatározott mappaútvonalak, amelyek elfogadják az aktuális meghajtó betűjelét, vagy a gazdarajz mappáját. Ez a legrugalmasabb beállítás, és lehetővé teszi, hogy az aktuális meghajtóról áthelyezzen egy sor rajzot egy ugyanazon mappaszerkezetet használó eltérő meghajtóra. Útvonal nélkül: Ha a csatolt külső referenciával nincs útvonal-információ mentve, a program a következő keresést az alábbi sorrendben hajtja végre:  A gazdarajz aktuális mappája  A Beállítások párbeszédpanel Fájlok lapján és a PROJECTNAME rendszerváltozóban megadott projektkeresési útvonalak  

A támogatási fájloknak a Beállítások párbeszédpanel Fájlok lapján megadott keresési útvonalai A Microsoft ® Windows ® -alkalmazás parancsikonjában megadott Indítás helye mappa Az Útvonal nélkül beállítás meghatározása rajzkészletek másik vagy ismeretlen mappastruktúrába történő áthelyezésekor bizonyulhat hasznosnak.

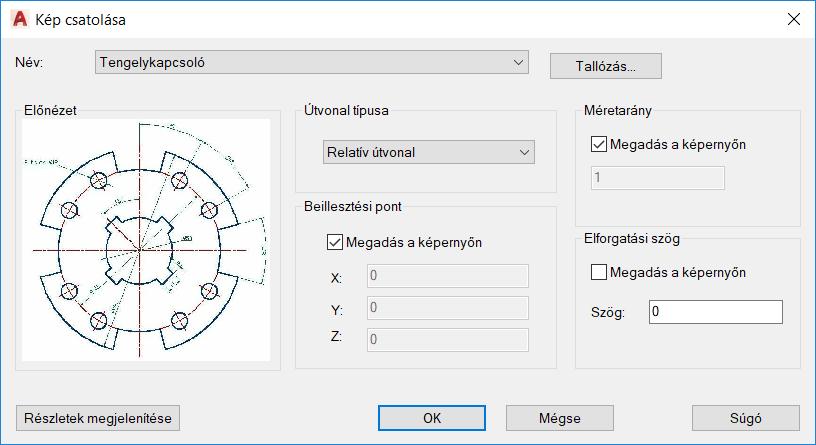

Raszterkép csatolása KÉPCSATOL _IMAGEATTACH KCS

Új képobjektumot csatol az aktuális rajzhoz.

Teljes útvonal: A teljes útvonal egy teljesen meghatározott mappahierarchia, amely megadja a fájlreferencia helyét. A teljes útvonal tartalmazza a helyi merevlemez-meghajtó betűjelét, egy webhely URL-címét vagy egy hálózati kiszolgáló betűjelét. Relatív útvonal: A relatív útvonalak részlegesen meghatározott mappaútvonalak, amelyek elfogadják az aktuális meghajtó betűjelét, vagy a gazdarajz mappáját. Ez a legrugalmasabb beállítás, és lehetővé teszi, hogy az aktuális meghajtóról áthelyezzen egy sor rajzot egy ugyanazon mappaszerkezetet használó eltérő meghajtóra. Útvonal nélkül: Ha a csatolt külső referenciával nincs útvonal-információ mentve, a program a következő keresést az alábbi sorrendben hajtja végre:    

A gazdarajz aktuális mappája

A Beállítások párbeszédpanel Fájlok lapján és a PROJECTNAME rendszerváltozóban megadott projektkeresési útvonalak

A támogatási fájloknak a Beállítások párbeszédpanel Fájlok lapján megadott keresési útvonalai A Microsoft ® Windows ® -alkalmazás parancsikonjában megadott Indítás helye mappa Az Útvonal nélkül beállítás meghatározása rajzkészletek másik vagy ismeretlen mappastruktúrába történő áthelyezésekor bizonyulhat hasznosnak.

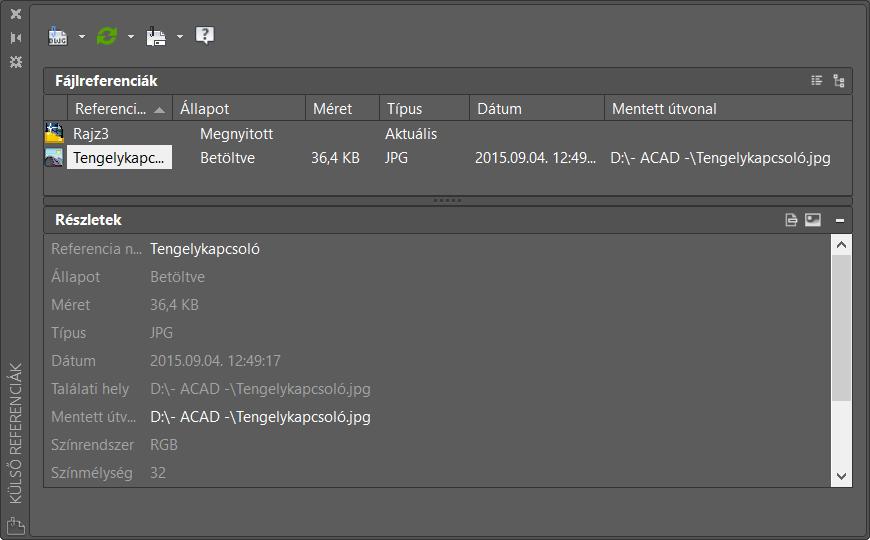

Raszterképek kezelése KÉP _IMAGE

Képkeret megjelenítése KÉPKERET _IMAGEFRAME

Vezérli, hogy a képkeretek megjelenítésre és nyomtatásra kerüljenek-e.

OPCIÓK:

 0 - A képkeretek nem kerülnek megjelenítésre és nyomtatásra.  1 - A képkeretek megjelenítésre és nyomtatásra kerülnek.
