Blokkok létrehozása és használata

1 - Bekapcsolja a PICKADD rendszerváltozót. Minden – akár egyedi kijelöléssel, akár ablak segítségével – kijelölt objektumot hozzáad az aktuális kiválasztási halmazhoz. Objektumoknak a készletből történő törléséhez nyomja meg a SHIFT billentyűt a kijelölés alatt!

Egy blokk egyetlen objektumba szervezett objektumok összessége. A blokkok használatával az objektumok újra felhasználhatók lesznek ugyanabban, vagy egy másik rajzban. A rajzban a blokkok több példányban is beilleszthetők, csökkentve ezáltal a rajz méretét. Előnyük:  a gyakran használt objektumok, szabványos alkatrészek gyors elhelyezése a rajzon  blokkba szervezéssel felgyorsul a rajzolás folyamata, a kijelölni kívánt elemeket nem kell egyesével összeszedegetni A blokk számos, más-más fólián fekvő és más-más színű, vonaltípusú és vonalvastagságú objektumból állhat. Bár a program blokkokat mindig az aktuális fóliára illeszti be, a blokkreferencia megőrzi a blokk objektumainak eredeti fólia-, szín- és vonaltípus-információit. Megadható, hogy egy blokk objektumai megtartsák az eredeti tulajdonságaikat, vagy az aktuális fólia, szín, vonaltípus és vastagvonal beállításokat vegyék fel. A TISZTÍT parancs segítségével távolíthatja el a nem használt blokkdefiníciókat egy rajzból.

Blokkok tárolása és hivatkozása

Minden rajz tartalmaz egy nem látható adatterületet, aminek neve: blokkdefiníciós tábla. A blokkdefiníciós tábla tárolja a rajz összes blokkdefinícióját, amik a blokkokkal kapcsolatos összes információból állnak. A program ezekre a blokkdefiníciókra hivatkozik, amikor blokkokat illeszt a rajzba. Blokkok beillesztésekor egy blokkreferencia beillesztése történik. Az információ nem egyszerűen átmásolódik a blokkdefinícióból a rajzterületre, hanem egy csatolás kerül létrehozásra a blokkreferencia és a blokkdefiníció között. ezáltal blokkdefiníció módosításakor a program az összes hivatkozást automatikusan frissíti.

Blokkok létrehozása BLOKK _BLOCK B

Minden blokkdefiníció egy blokknevet, egy vagy több objektumot, a beillesztéshez használt bázispont koordinátáit, és az attribútumadatokat tartalmazza.

Név - a blokk azonosító neve

Bázispont - a blokk beillesztési pontja, az alapértelmezett érték 0,0,0  Objektumok - megadja a blokkba kerülő objektumokat és azt, hogy a kiválasztott objektumok megmaradjanak, törlésre kerüljenek vagy blokká konvertálódjanak a blokk létrehozása során.  Viselkedés o Feliratozási - Azt adja meg, hogy a blokk feliratozási blokk-e. o Egyenletes léptékezés - Megadja, hogy a blokkreferenciát lehetséges legyen-e nem egyenletesen léptékezni o Szétvetés engedélyezése - Azt adja meg, hogy a blokkreferencia szétvethető legyen-e.

Beállítások

o Blokk mértékegysége - Megadja a blokkreferencia beillesztési mértékegységét. o Hiperhivatkozás - Internet elérést, illetve más rajzot rendelhetünk a blokkokhoz. Leírás - Megadja a blokk szöveges leírását.

Megnyitás a blokkszerkesztőben

Blokkszerkesztő környezetben. Az OK nyomógombra történő kattintás után megnyitja az aktuális blokkdefiníciót a

Rajzfájl létrehozása blokként történő felhasználásra BLOKKDEF _WBLOCK BD

Objektumokat vagy blokkot ír egy új rajzfájlba. Amennyiben létrehoz egy blokkot, az csak azon a fájlon belül érhető el, amelyikben létrehozta. Ahhoz, hogy egy blokkot más rajzokban is el tudjon érni, ki kell menteni azt egy külön fájlba. Ezután bármikor bárhonnan elérhető.

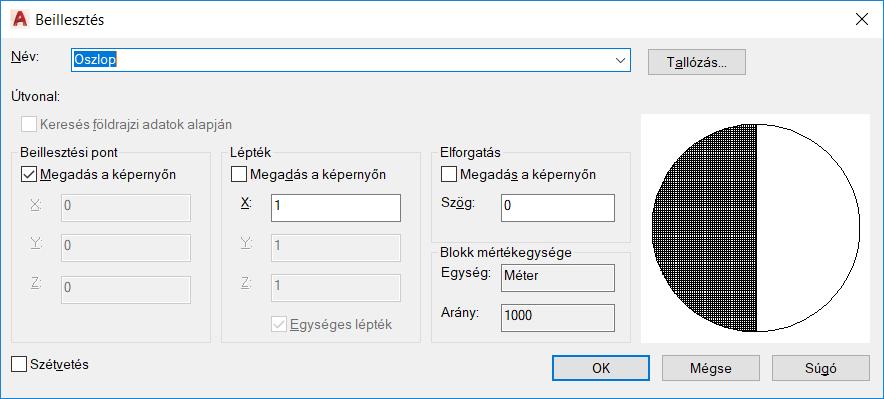

Blokkok beillesztése BEILL _INSERT

Egy rajzot vagy elnevezett blokkot helyez az aktuális rajzba.

BE

Melyik fóliára kerül a beillesztett blokk?

Az objektum fóliája létrehozáskor

0 fólia

Az objektum fóliája beillesztéskor

Aktuális fólia

Az objektum létrehozáskori fóliája (ha nem létezik a fólia a A 0 fólia kivételével bármelyiken

rajzban, akkor az AutoCAD automatikusan létrehozza azt)

Milyenek lesznek a beillesztett blokk tulajdonságai (színe, vonaltípusa, vonalvastagsága)?

Tulajdonságok létrehozáskor Tulajdonságok beillesztéskor

Fólia

Blokk

Konkrét Felveszi annak a fóliának a

tulajdonságait, melyre beillesztésre került. A tulajdonságok a fóliakezelőben vezérelhetők. Az elem tulajdonságait az Objektumtulajdonságok eszköztárról, vagy a Tulajdonságok panelről vezérelhetjük, így egy fóliára különböző tulajdonságú blokkokat is elhelyezhetünk.

Az elem tulajdonságai nem változtathatók meg csak a blokk újradefiniálásával.

Kiválasztott objektumok szerkesztése xrefekben és blokkokban

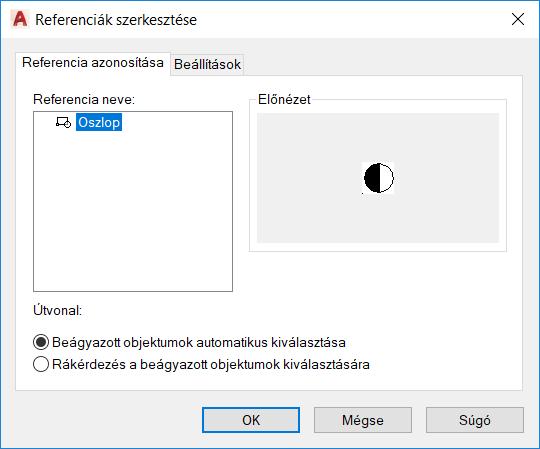

REFSZERK _REFEDIT

A REFSZERK

felszólítja egy külső referencia vagy blokk kiválasztására az aktuális rajzból. Kisebb változtatásokat elvégezhet a referenciákon vagy blokkokon anélkül is, hogy megnyitná illetve szétvetné és újradefiniálná azokat.

Blokk beillesztési pontjának módosítása

A Blokkszerkesztőben a jelenlegi beillesztési pontot az FKR ikon origója mutatja. A Mozgat parancs elindítása után válasszuk ki a blokk rajzelemeit, kiindulási pontnak adjuk meg azt a helyet, amit a későbbiekben beillesztési pontnak kívánunk tekinteni, második pontnak pedig gépeljük be: 0,0. Zárjuk be a Blokkszerkesztőt és mensük a változásokat.

REFBEZÁR _REFCLOSE

Visszamenti vagy elveti a referenciák (egy xref vagy egy blokk) helyben történő szerkesztése során eszközölt módosításokat.

AutoCAD Design Center ADCENTER _ADCENTER ADC

Az AutoCAD DesignCenter segítségével  böngészhet rajzösszetevők (például rajzok vagy szimbólumkönyvtárak) között  megtekintheti bármely rajzfájl objektumdefinícióit (értve ezalatt a blokkokat vagy a fóliákat), vagy beillesztheti, csatolhatja, másolhatja és beillesztheti a definíciókat a jelenlegi rajzba a gyakran felhasznált rajzokra, alkönyvtárakra és Internet helyekre mutató parancsikonokat hozhat létre rajzi információt tárolhat számítógépén és hálózati meghajtókon
