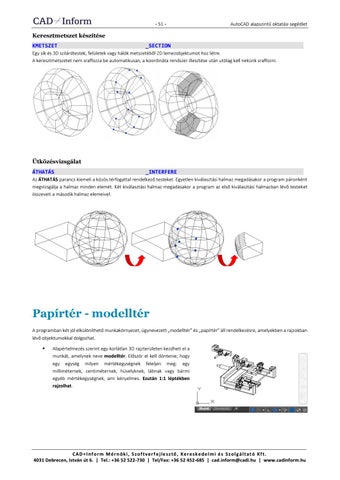

- 51 -
AutoCAD alapszintű oktatási segédlet
Keresztmetszet készítése KMETSZET
_SECTION
Egy sík és 3D szilárdtestek, felületek vagy hálók metszetéből 2D lemezobjektumot hoz létre. A keresztmetszetet nem sraffozza be automatikusan, a koordináta rendszer illesztése után utólag kell nekünk sraffozni.
Ütközésvizsgálat ÁTHATÁS
_INTERFERE
Az ÁTHATÁS parancs kiemeli a közös térfogattal rendelkező testeket. Egyetlen kiválasztási halmaz megadásakor a program páronként megvizsgálja a halmaz minden elemét. Két kiválasztási halmaz megadásakor a program az első kiválasztási halmazban lévő testeket összeveti a második halmaz elemeivel.
Papírtér - modelltér A programban két jól elkülöníthető munkakörnyezet, úgynevezett „modelltér” és „papírtér” áll rendelkezésre, amelyekben a rajzokban lévő objektumokkal dolgozhat.
Alapértelmezés szerint egy korlátlan 3D rajzterületen kezdheti el a munkát, amelynek neve modelltér. Először el kell döntenie, hogy egy egység milyen mértékegységnek feleljen meg: egy milliméternek, centiméternek, hüvelyknek, lábnak vagy bármi egyéb mértékegységnek, ami kényelmes. Ezután 1:1 léptékben rajzolhat.
