AutoCAD alapszintű oktatási segédlet
2 - A képkeretek megjelenítésre kerülnek, de nyomtatásra nem.

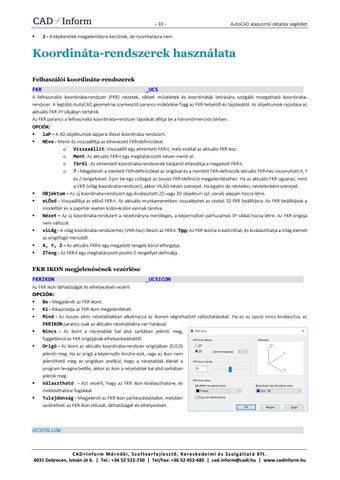

Koordináta-rendszerek használata Felhaszálói koordináta-rendszerek FKR
_UCS
A felhasználói koordináta-rendszer (FKR) nézetek, síkbeli műveletek és koordináták beírására szolgáló mozgatható koordinátarendszer. A legtöbb AutoCAD geometriai szerkesztő parancs működése függ az FKR helyétől és tájolásától. Az objektumok rajzolása az aktuális FKR XY síkjában történik. Az FKR parancs a felhasználói koordináta-rendszer tájolását állítja be a háromdimenziós térben. OPCIÓK: laP - A 3D objektumok lapjaira illeszt koordináta rendszert. NEve - Menti és visszaállítja az elnevezett FKR-definíciókat. o Visszaállít: Visszaállít egy elmentett FKR-t, mely ezáltal az aktuális FKR lesz. o Ment: Az aktuális FKR-t egy meghatározott néven menti el. o Töröl: Az elmentett koordináta-rendszerek listájáról eltávolítja a megadott FKR-t. o ? - Megjeleníti a mentett FKR-definíciókat az origóval és a mentett FKR-definíciók aktuális FKR-hez viszonyított X, Y és Z tengelyével. Írjon be egy csillagot az összes FKR-definíció megjelenítéséhez. Ha az aktuális FKR ugyanaz, mint a VKR (világ koordináta-rendszer), akkor VILÁG néven szerepel. Ha egyéni de névtelen, névtelenként szerepel. OBjektum - Az új koordináta-rendszert egy kiválasztott 2D vagy 3D objektum (pl. vonal) alapján hozza létre. eLŐző - Visszaállítja az előző FKR-t. Az aktuális munkamenetben visszaléphet az utolsó 10 FKR beállításra. Az FKR beállítások a modelltér és a papírtér esetén külön-külön vannak tárolva. Nézet - Az új koordináta-rendszert a nézetirányra merőleges, a képernyővel párhuzamos XY síkkal hozza létre. Az FKR origója nem változik. viLÁg - A világ koordináta-rendszerhez (VKR-hez) illeszti az FKR-t. Tipp: Az FKR ikonra is kattinthat, és kiválaszthatja a Világ elemet az origófogó menüből. X, Y, Z - Az aktuális FKR-t egy megadott tengely körül elforgatja. ZTeng - Az FKR-t egy meghatározott pozitív Z tengellyel definiálja.
FKR IKON megjelenésének vezérlése FKRIKON
_UCSICON
Az FKR ikon láthatóságát és elhelyezését vezérli. OPCIÓK:
Be - Megjeleníti az FKR ikont. Ki - Kikapcsolja az FKR ikon megjelenítését. Mind - Az összes aktív nézetablakban alkalmazza az ikonon végrehajtott változtatásokat. Ha ez az opció nincs kiválasztva, az FKRIKON parancs csak az aktuális nézetablakra van hatással. Nincs - Az ikont a nézetablak bal alsó sarkában jeleníti meg, függetlenül az FKR origójának elhelyezkedésétől. Origó - Az ikont az aktuális koordináta-rendszer origójában (0,0,0) jeleníti meg. Ha az origó a képernyőn kívülre esik, vagy az ikon nem jeleníthető meg az origóban anélkül, hogy a nézetablak élénél a program levágna belőle, akkor az ikon a nézetablak bal alsó sarkában jelenik meg. Választható - Azt vezérli, hogy az FKR ikon kiválasztható-e, és módosítható-e fogókkal. Tulajdonság - Megjeleníti az FKR ikon párbeszédablakot, melyben vezérelheti az FKR ikon stílusát, láthatóságát és elhelyezését.
UCSFOLLOW
