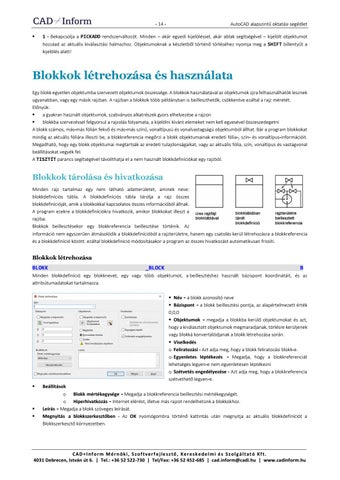

1 - Bekapcsolja a PICKADD rendszerváltozót. Minden – akár egyedi kijelöléssel, akár ablak segítségével – kijelölt objektumot hozzáad az aktuális kiválasztási halmazhoz. Objektumoknak a készletből történő törléséhez nyomja meg a SHIFT billentyűt a kijelölés alatt!
Blokkok létrehozása és használata Egy blokk egyetlen objektumba szervezett objektumok összessége. A blokkok használatával az objektumok újra felhasználhatók lesznek ugyanabban, vagy egy másik rajzban. A rajzban a blokkok több példányban is beilleszthetők, csökkentve ezáltal a rajz méretét. Előnyük: a gyakran használt objektumok, szabványos alkatrészek gyors elhelyezése a rajzon blokkba szervezéssel felgyorsul a rajzolás folyamata, a kijelölni kívánt elemeket nem kell egyesével összeszedegetni A blokk számos, más-más fólián fekvő és más-más színű, vonaltípusú és vonalvastagságú objektumból állhat. Bár a program blokkokat mindig az aktuális fóliára illeszti be, a blokkreferencia megőrzi a blokk objektumainak eredeti fólia-, szín- és vonaltípus-információit. Megadható, hogy egy blokk objektumai megtartsák az eredeti tulajdonságaikat, vagy az aktuális fólia, szín, vonaltípus és vastagvonal beállításokat vegyék fel. A TISZTÍT parancs segítségével távolíthatja el a nem használt blokkdefiníciókat egy rajzból.
Blokkok tárolása és hivatkozása Minden rajz tartalmaz egy nem látható adatterületet, aminek neve: blokkdefiníciós tábla. A blokkdefiníciós tábla tárolja a rajz összes blokkdefinícióját, amik a blokkokkal kapcsolatos összes információból állnak. A program ezekre a blokkdefiníciókra hivatkozik, amikor blokkokat illeszt a rajzba. Blokkok beillesztésekor egy blokkreferencia beillesztése történik. Az információ nem egyszerűen átmásolódik a blokkdefinícióból a rajzterületre, hanem egy csatolás kerül létrehozásra a blokkreferencia és a blokkdefiníció között. ezáltal blokkdefiníció módosításakor a program az összes hivatkozást automatikusan frissíti.
Blokkok létrehozása BLOKK
_BLOCK
B
Minden blokkdefiníció egy blokknevet, egy vagy több objektumot, a beillesztéshez használt bázispont koordinátáit, és az attribútumadatokat tartalmazza. Név - a blokk azonosító neve Bázispont - a blokk beillesztési pontja, az alapértelmezett érték 0,0,0 Objektumok - megadja a blokkba kerülő objektumokat és azt, hogy a kiválasztott objektumok megmaradjanak, törlésre kerüljenek vagy blokká konvertálódjanak a blokk létrehozása során. Viselkedés o Feliratozási - Azt adja meg, hogy a blokk feliratozási blokk-e. o Egyenletes léptékezés - Megadja, hogy a blokkreferenciát lehetséges legyen-e nem egyenletesen léptékezni o Szétvetés engedélyezése - Azt adja meg, hogy a blokkreferencia szétvethető legyen-e.
Beállítások o Blokk mértékegysége - Megadja a blokkreferencia beillesztési mértékegységét. o Hiperhivatkozás - Internet elérést, illetve más rajzot rendelhetünk a blokkokhoz. Leírás - Megadja a blokk szöveges leírását. Megnyitás a blokkszerkesztőben - Az OK nyomógombra történő kattintás után megnyitja az aktuális blokkdefiníciót a Blokkszerkesztő környezetben.
