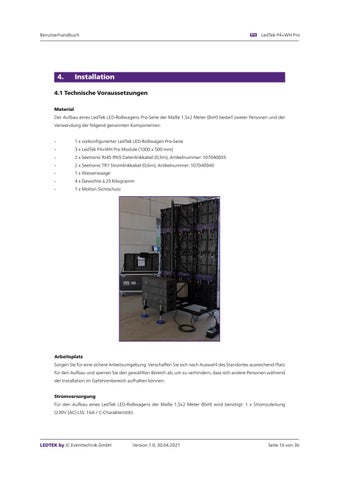

Benutzerhandbuch
4.
LedTek P4+WH Pro
Installation
4.1 Technische Voraussetzungen Material Der Aufbau eines LedTek LED-Rollwagens Pro-Serie der Maße 1,5x2 Meter (BxH) bedarf zweier Personen und der Verwendung der folgend genannten Komponenten: -
1 x vorkonfigurierter LedTek LED-Rollwagen Pro-Serie
-
3 x LedTek P4+WH Pro Module (1000 x 500 mm)
-
2 x Seetronic RJ45 IP65 Datenlinkkabel (0,5m), Artikelnummer: 107040055
-
2 x Seetronic TR1 Stromlinkkabel (0,6m), Artikelnummer: 107040040
-
1 x Wasserwaage
-
4 x Gewichte á 25 Kilogramm
-
1 x Molton Sichtschutz
Arbeitsplatz Sorgen Sie für eine sichere Arbeitsumgebung. Verschaffen Sie sich nach Auswahl des Standortes ausreichend Platz für den Aufbau und sperren Sie den gewählten Bereich ab, um zu verhindern, dass sich andere Personen während der Installation im Gefahrenbereich aufhalten können. Stromversorgung Für den Aufbau eines LedTek LED-Rollwagens der Maße 1,5x2 Meter (BxH) wird benötigt: 1 x Stromzuleitung (230V (AC) LSS: 16A / C-Charakteristik).
LEDTEK by JC Eventtechnik GmbH
Version 1.0, 30.04.2021
Seite 16 von 36
