Tri-Frame-Truss Statik

Page 1


JC Eventtechnik GmbH Anna-Vandenhoeck-Ring 5 37081 Göttingen

- run

2024-1060 Tri-Frame-Truss

Julian Zurstraßen

Auftraggeber:

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

1 Aufbau- und Betriebshinweise

Eine fachgerechte Montage und Betrieb der Konstruktion sind Voraussetzung für diese statische Berechnung.

Unbeachtet allgemein gültiger Sicherheitsanforderungen sind aus statischer Hinsicht folgende Hinweise zu beachten:

Aufbauvariante mit Flugrahmen:

• Die Konstruktion ist für den Betrieb innerhalb von geschlossenen Räumen (Messe-, Veranstaltungshalle o.ä.) ausgelegt. Ein Betrieb im (teilweisen) Freien ist nicht zulässig.

Aufbauvariante mit TRI-Frames:

• Die Konstruktion kann bis zu Windgeschwindigkeiten von 17,8 m/s freischwingend geflogen werden. Bei Erreichen von Windgeschwindigkeiten von mehr als 17,8 m/s muss LED-Wand aus der Konstruktion entfernt sein bzw. auf dem Boden abgelegt sein. Mit den Demontagearbeiten muss rechtzeitig begonnen werden. Die Entfernung muss vom Boden aus ohne Gefährdung von Personen erfolgen können.

• Für die korrekte Verankerung der Konstruktion sind die Hinweise im Kapitel „Nachweis der Lagesicherheit“ zu beachten.

• Es sind nur original (Traversen-)Bauteile der Firma JC Eventtechnik zu verwenden.

• Sämtliche Verbindungen sind gegen selbständiges Lösen zu sichern.

• Weitere Angaben im Dokument sind ebenfalls zu beachten.

Allgemeine Hinweise:

• Es wird auf die Hinweise in der igvw-Schrift SQP1 bezüglich Schutzpotentialausgleich, Blitzschutz und Mängelprüfung der verwendeten Bauteile verwiesen.

• Die Ausführungsklasse ist EXC2 (SC1) gemäß EN 1090.

• Die herstellerseitigen Aufbau- und Betriebshinweise sind ebenfalls zu berücksichtigen.

• Sämtliche verwendeten Bauprodukte müssen CE- oder (in Deutschland) Ü-gekennzeichnet sein.

hc tnur für internen Geb r !hcua

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

2 Objektbeschreibung

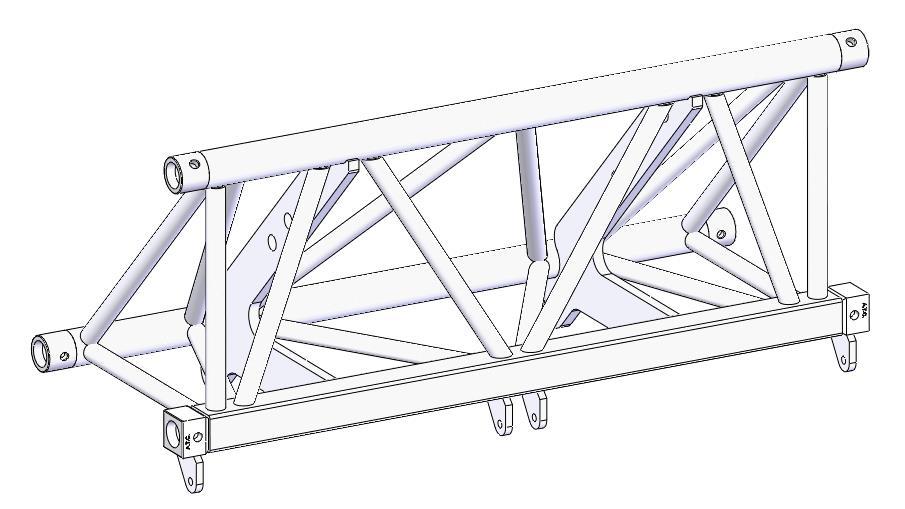

In der statischen Berechnung wird die TRI-Frame Traverse nachgewiesen. Die Traversen können Indoor in Kombination mit dem Flugrahmen verwendet werden und Outdoor mit den Tri-Frames.

Für bestehende Bauteile (TRI-Frames) wird Bezug auf die Bestandsstatik 2019-1387 genommen.

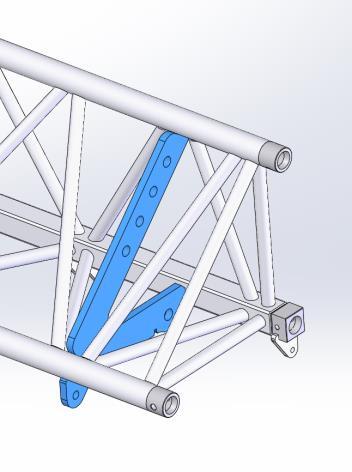

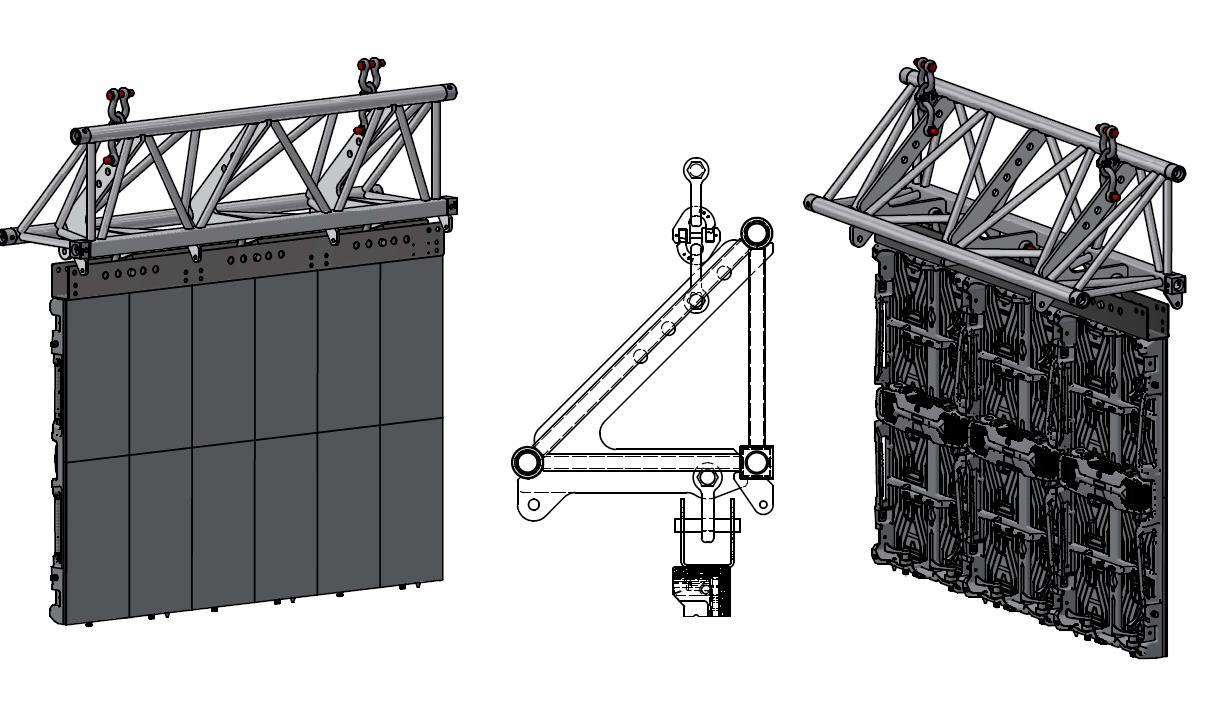

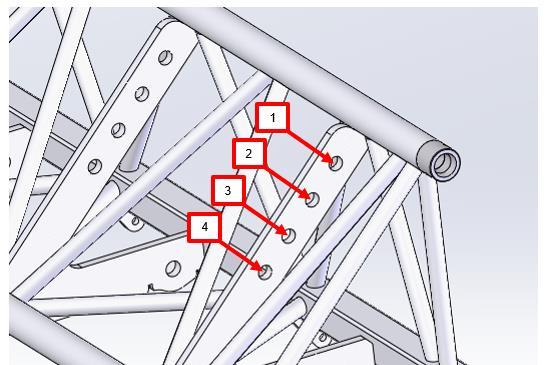

Die Konstruktion kann an 4 Verschiedenen Positionen aufgehangen werden

Seite 4 von 49

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

2.1 Aufbau Indoor

Für die Indoor-Varianten werden die maximalen LED-Wand Größen bei 2 Aufhängungen berechnet.

Die Flugrahmen sind alle 500mm mit der Traverse zu verbinden.

Darstellung:

Die Anschlagpunkte der Traversen haben einen Abstand von 500mm. Die Traversen werden in den folgenden Längen gebaut.

L1 = 100 cm

L2 = 150 cm

L3 = 250 cm

Die einzelnen Traversenstrecken können miteinander verbunden werden. Die Stückelung kann frei gewählt werden.

Seite 5 von 49

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

Kopie zur Ansich t -

Aufbauvarianten an 2 Hängepunkten der Traversen: Die Flugrahmen sind alle 500mm mit den Traversen zu verbinden. Die Hängepunkte an den Traversen befinden sich immer an den äußeren Punkten (250mm vom Ende der Traverse entfernt; erster eingeschweißtes Flachprofil in der Traverse)

Variante Breite x Höhe Anzahl Module

Stückelung Truss: [1m Mod. + 0,5m Mod.]

V1: 1,0 x 16,0 m 2 x 16 1,0m

V2: 1,5 x 11,0 m 3 x 11 1,5m

V3: 2,5 x 10,0 m 5 x 10 2,5m

V4: 3,0 x 9,5 m 6 x 9 + 6 x 1 2 x 1,5m

V5: 3,5 x 9,0 m 7 x 10 2,5m + 1,0m

V6: 4,0 x 8,5 m 8 x 8 + 8 x 1 2,5m + 1,5m

V7: 4,5 x 8,0 m 9 x 8 3 x 1,5m

V8: 5,0 x 7,5 m 10 x 7 + 10 x 1 2 x 2,5m

V9: 5,5 x 7,0 m 11 x 7 1,5m + 2,5m + 1,5m

V10: 6,0 x 6,5 m 12 x 6 + 12 x 1 4 x 1,5m

V11: 6,5 x 6,0 m 13 x 6 2,5m + 1,5m + 2,5m

V12: 7,0 x 5,5 m 14 x 5 + 14 x 1 2 x 1,0m + 2 x 2,5m

V13: 7,5 x 5,0 m 15 x 5 3 x 2,5m

V14: 8,0 x 4,5 m 16 x 4 + 16 x 1 2 x 2,5m +2 x 1,5m

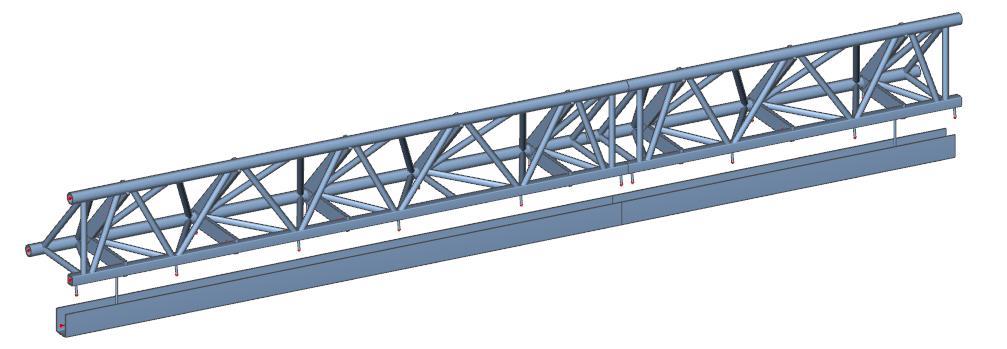

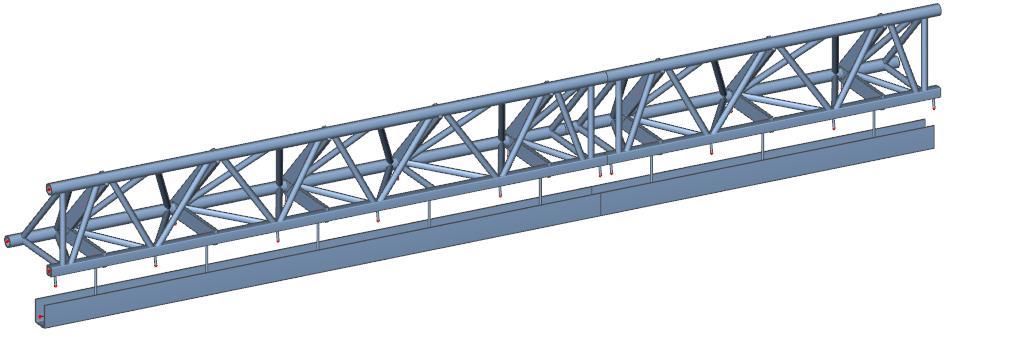

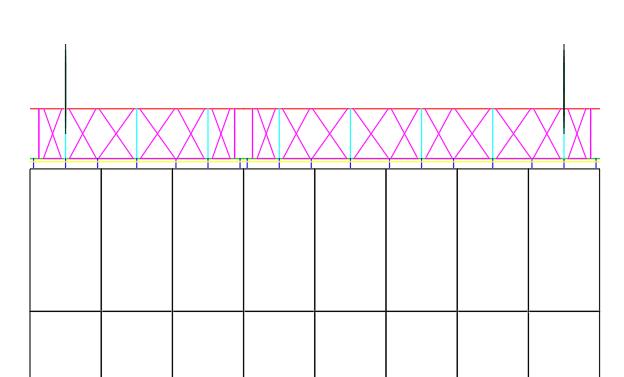

Beispielhafte Abbildung der Aufbauvarianten mit zwei Hängepunkten außen:

Seite 6 von 49

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

2.2 Aufbau Outdoor

internen Gebrauch!

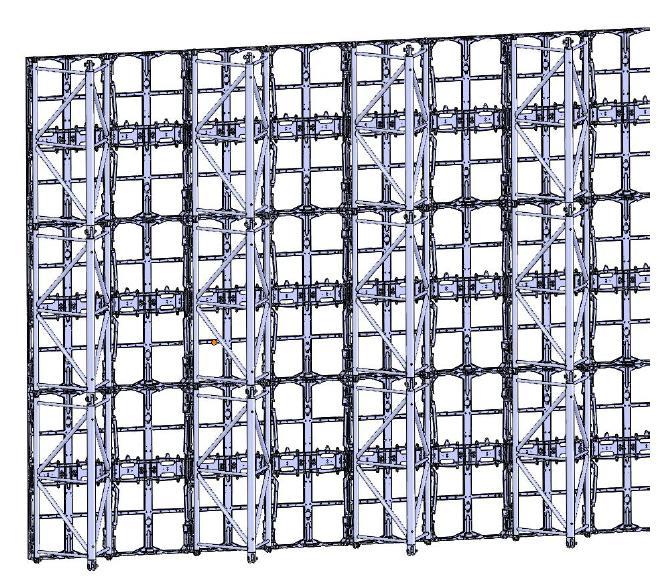

Für die Outdoor-Varianten werden unterschiedliche LED-Wand Größen im 16:9 Format bzw. 9:16 Format berechnet. Die Anzahl und die Positionen der Aufhängungen variieren bei jeder Größe. Außen sind immer Tri-Frames zu verbauen. Danach ist hinter jedem zweiten LED-Modul ein Tri-frame anzuordnen. Dies kann je nach Größe dazu führen, dass sich zwei Tri-Frames direkt nebeneinander befinden. Wenn dies der Fall ist, dann müssen sich die direkt nebeneinander verbauten Tri-Frames in der Mitte der gesamten Strecke befinden. Ist das nicht möglich darf die Ausmitte eine Tri-Frame Breite betragen.

Beispiel:

V1: 8,0x4,5 m

Anzahl Hängepunkte: 2

Windstärke 8:

Aufhängung: jede Aufhängung (1-4) möglich

Stückelung: 2,5 - 1,5 - 1,5 - 2,5

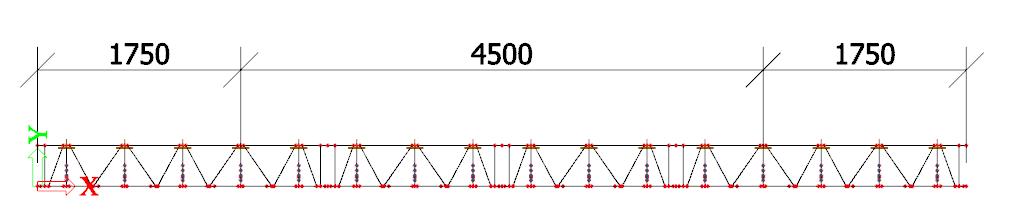

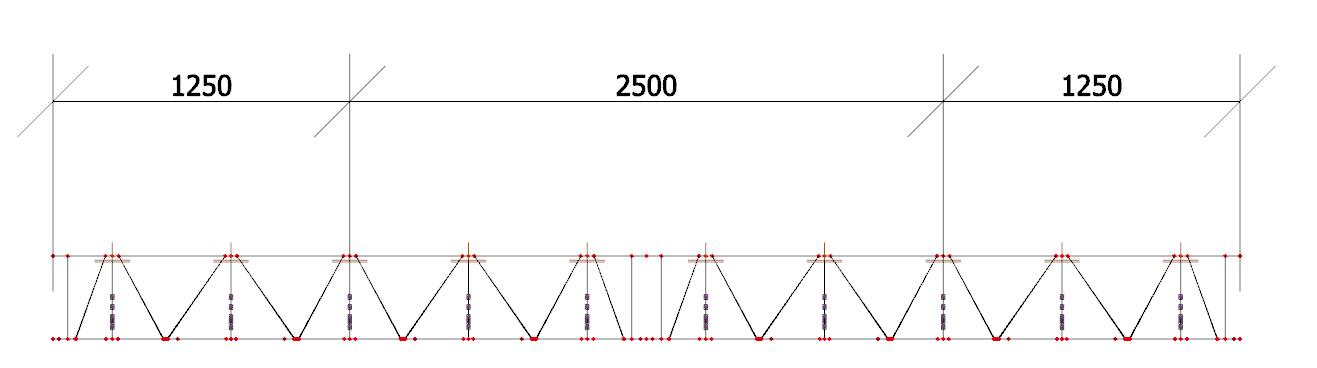

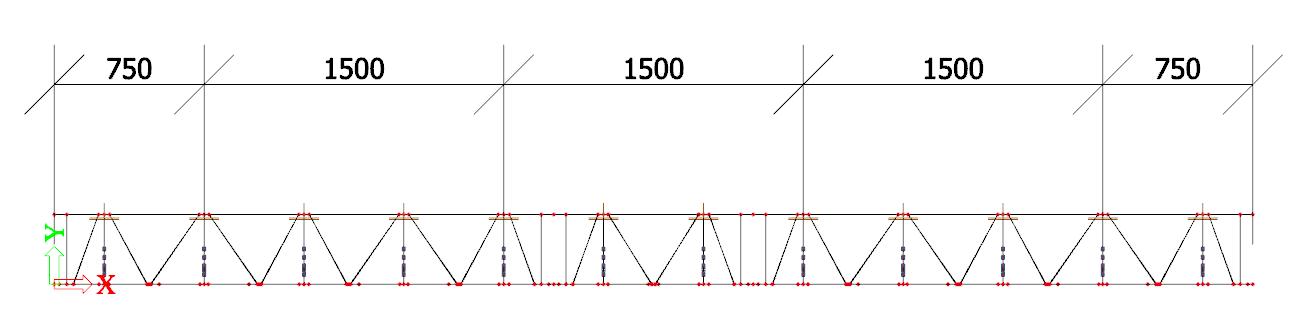

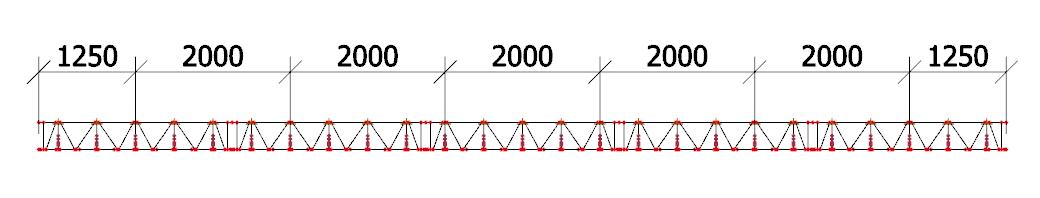

Abstand der Hängepunkte:

V2: 11,0x6,0 m

Anzahl Hängepunkte: 4

Windstärke 8:

Aufhängung: jede Aufhängung (1-4) möglich

Stückelung: 2,5 - 2,5 - 1,0 - 2,5 - 2,5

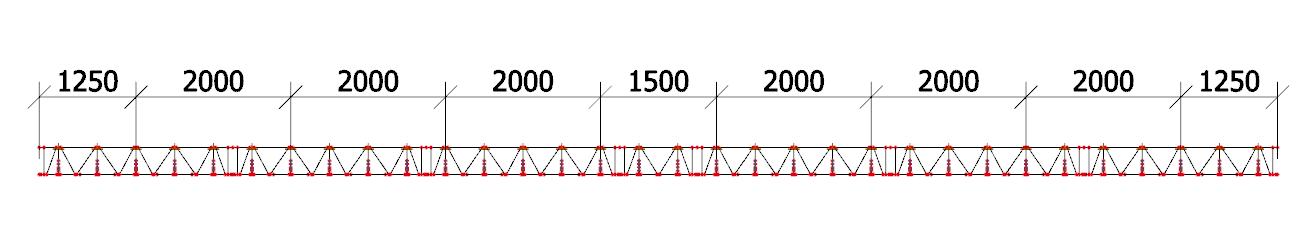

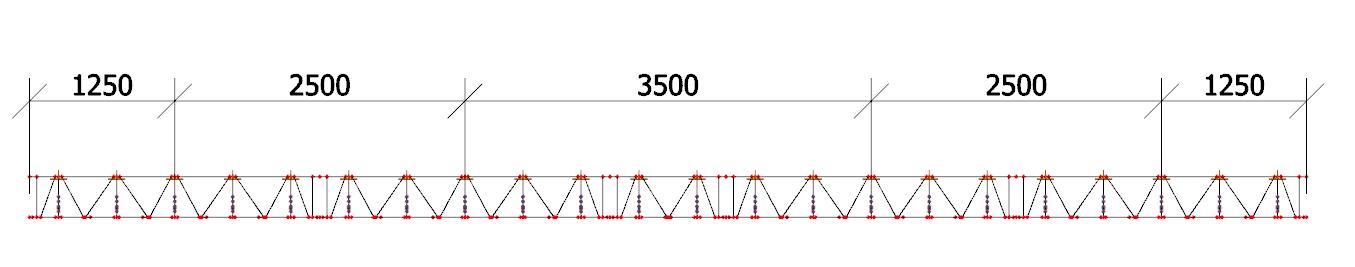

Abstand der Hängepunkte:

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

V3: 12,5x7,0 m

Anzahl Hängepunkte: 6

Windstärke 8:

Aufhängung: jede Aufhängung (1-4) möglich

Stückelung: 2,5 - 2,5 - 2,5 - 2,5 - 2,5

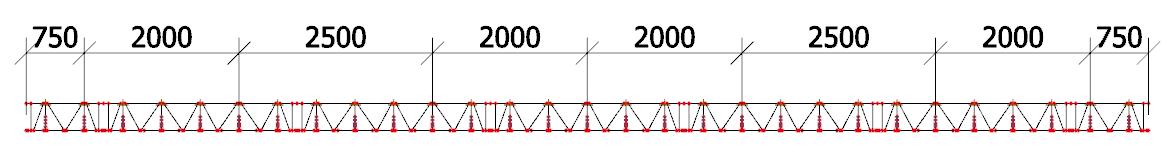

Abstand der Hängepunkte:

internen Gebrauch!

V4: 14,5x8,0 m

Anzahl Hängepunkte: 7

Windstärke 8:

Aufhängung: jede Aufhängung (1-4) möglich

Stückelung: 1,0 - 2,5 - 2,5 - 2,5 - 2,5 - 2,5 - 1,0

Abstand der Hängepunkte:

V5: 16,0x9,0 m

Anzahl Hängepunkte: 8

Windstärke 8:

Aufhängung: Aufhängung 1 & Aufhängung 2 Stückelung: 2,5 - 2,5 - 2,5 - 1,0 - 2,5 - 2,5 - 2,5

Abstand der Hängepunkte:

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

V6: 6,0x11,0 m

Anzahl Hängepunkte: 4

Windstärke 8:

Aufhängung: jede Aufhängung (1-4) möglich

Stückelung: 2,5 - 1,0 - 2,5 oder 1,5 - 1,5 - 1,5 - 1,5

Abstand der Hängepunkte:

V7: 5,0x9,0 m

Anzahl Hängepunkte: 2

Windstärke 8:

Aufhängung: Aufhängung 1 & Aufhängung 2 Stückelung: 2,5 - 2,5

Abstand der Hängepunkte:

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

3 Berechnungsgrundlagen

Allgemeine Literatur:

• Wendehorst, Bautechnische Zahlentafeln

• Schneider, Bautabellen für Ingenieure

Grundlagen des konstruktiven Ingenieurwesens:

• DIN EN 1991-1 Eurocode 1: Einwirkungen auf Tragwerke (12/2010)

• DIN EN 1993-1 Eurocode 3: Bemessung und Konstruktion von Stahlbauten (12/2010)

• DIN EN 1999-1 Eurocode 9: Bemessung und Konstruktion von Aluminiumtragwerken (05/2010)

• DIN EN 13814 Fliegende Bauten und Anlagen für Veranstaltungsplätze und Vergnügungsparks (2005-06)

Unfallverhütungsvorschriften:

• DGUV Vorschrift 17 (BGV C1): Veranstaltungs- und Produktionsstätten für szenische Darstellungen (04/1998)

4 Verwendete Materialien

Aluminiumlegierung

Erläuterung (fo / fu // fo,HAZ / fu,HAZ // Beulklasse) [kN/cm²]

EN AW 6082 T6 EP, ET t ≤ 5 mm (25,0 / 29,0 // 12,5 / 18,5 // A)

Stahl

Erläuterung (fy / fu) [kN/cm²]

S235 (23,5 / 36,0)

S355 (35,5 / 49,0)

ipoK e zur Ansicht - nur für i n nenret !hcuarbeG

11SMn30 / 9SMn28 (38,0 / 57,0) Werkstoffnr. 1.0715

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

5 Lastannahmen

5.1 Ständige Lasten / Eigengewichte

Profile: Werden vom Programm anhand ihrer Material- und Querschnittseigenschaften berücksichtigt.

Tri-Frame: 7,0 kg (1,0m Traverse) <> 0,07 kN/m

LED Modul:

Typ LED-Module 1000x500mm

Typ LED-Module 500x500mm

5.2 Schneelasten keine

5.3 Windlasten

G = 0,15 kN <> 15 kg g = 0,30 kN/m² <> 30 kg/m²

G = 0,085 kN <> 8,5 kg

g = 0,34 kN/m² <> 34 kg/m²

Kopie

Indoor: keine

Ansicht

Outdoor: Staudruck – Zustand im Betrieb: q =0,30 kN/m² (8 m < h ≤ 20 m) gemäß DIN EN13814

Aerodynamischer Beiwert: cf = 1,8

6 Schnittgrößenermittlung

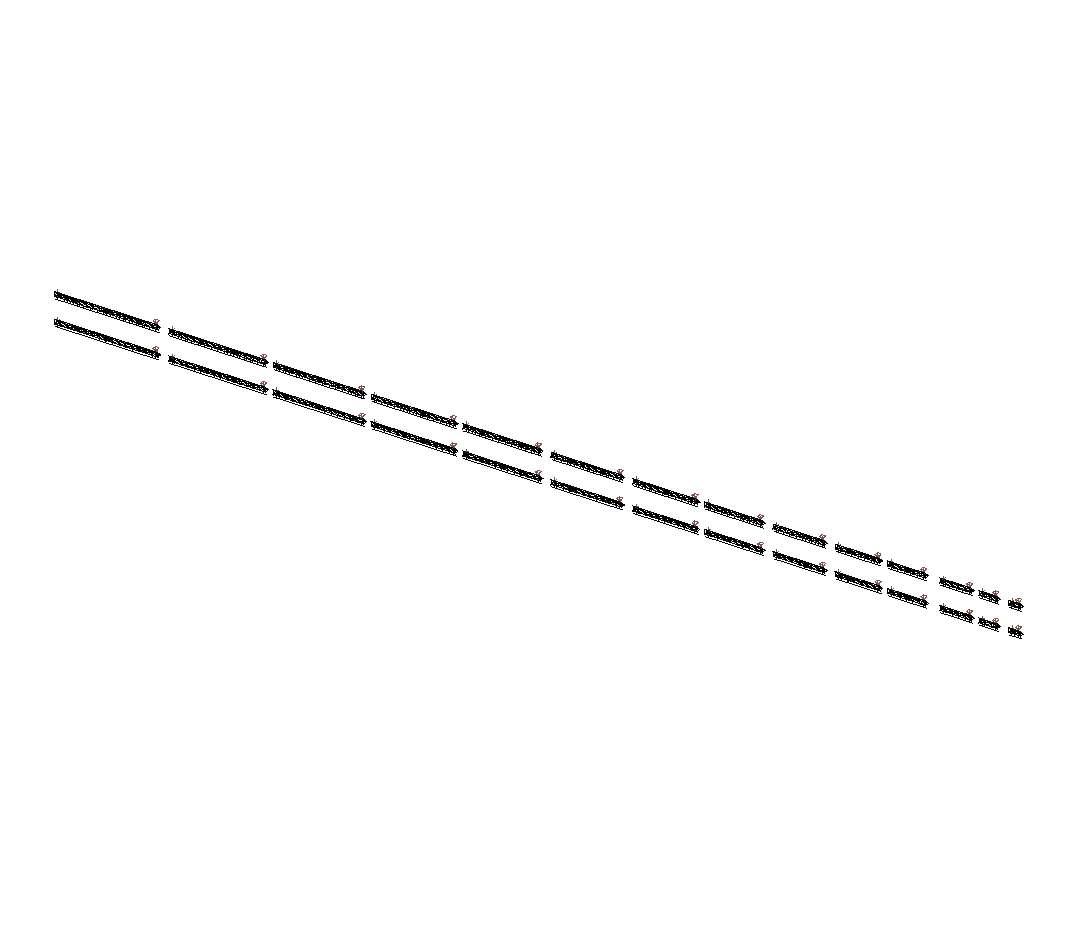

Die Schnittgrößen werden in einer dreidimensionalen Stabwerkberechnung mit Hilfe der Software SCIA Engineer ermittelt. Die Eingabe der Struktur und der Belastungen sowie die Ausgabe der Ergebnisse sind im Anhang als EDVAusdruck beigefügt.

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

7 Tragfähigkeit der weiteren relevanten Baukomponenten

7.1 Tri-Frames

aus Bestandsstatik 2019-1387: maßgebende Schnittgrößen:

Einzelgurt: NRd = 72,80 kN

Doppelgurt: NRd = 16,60 kN maßgebend

Übertragbares Moment: MRd = 2 * 16,6 * 0,35 = 11,62 kNm

Streben Diagonal: NRd = 14,17 kN

Streben Vertikal: NRd = 9,60 kN

Übertragbare Querkraft: VRd = 2 * 14,17 * sin45° * sin57° = 16,80 kN VRd = 2 * 9,60 * sin57° = 16,10 kN

Zulässiger Aufbau:

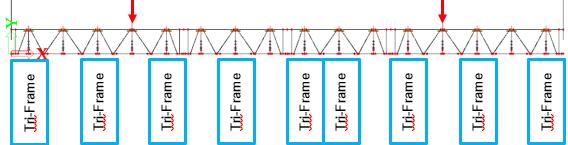

Maximaler Abstand der Tri-Frames zueinander

Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

7.2 Haltebolzen am Anschlag - Flugrahmen

Nur für den Indoor-Aufbau zu verwenden.

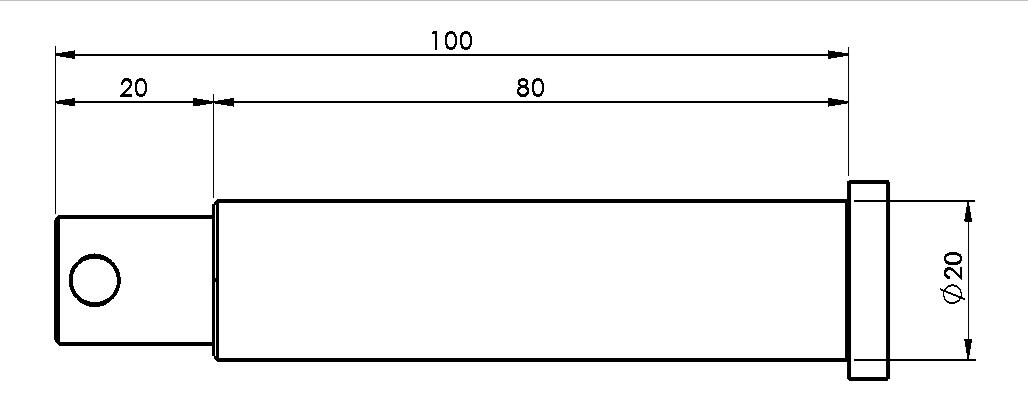

Bolzen mit Gewinde M16, Automatenstahl 11SMn30 / 9SMn28 Ø20 mm

Abmessungen:

Tragfähigkeit gegen Biegung

A = 3,142 cm² Wred = 0,7854 cm³

MRd = 1,5 * 0,7854 * 38,0 / 2,2 = 20,349 kNcm

MEd = FEd * a * b / L

FRd,DGUVV17 = 20,349 * 4,0 / 7,6 = 10,71 kN

Tragfähigkeit gegen Schub am Gewinde:

Ared = 3,142 cm²

FRd,DGUVV17 = 0,6 * 57 * 3,142 / 2,5 * 2 = 85,97 kN (zweischnittig)

13 von

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

7.3 Flugrahmen

Nur für den Indoor-Aufbau zu verwenden.

Rahmen UP 100x80x4 mm, S235

Tragfähigkeit des Rahmenprofils im effektiven Querschnitt (QK 4):

Wirksame Form Biegung (Vertikal)

A = 9,47 cm² Wy = 10,77 cm³ Wz = 26,85 cm³

Tragfähigkeit des Rahmenprofils im reduzierten Querschnitt:

Reduzierter Querschnitt mit Bohrungen

A = 8,23 cm² Wy = 14,84 cm³ Wz = 12,95 cm³ MRd,min = 14,84 * 23,5 / 2,0 = 174,37 kN/cm <> 1,74 kNm

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss www.expo-engineering.de

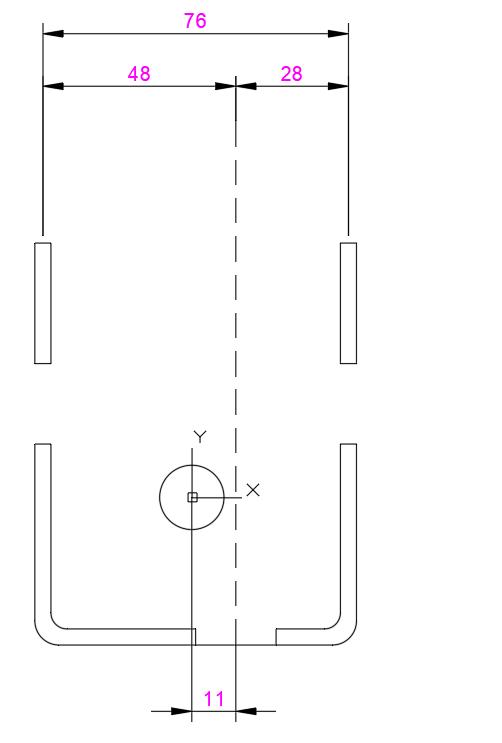

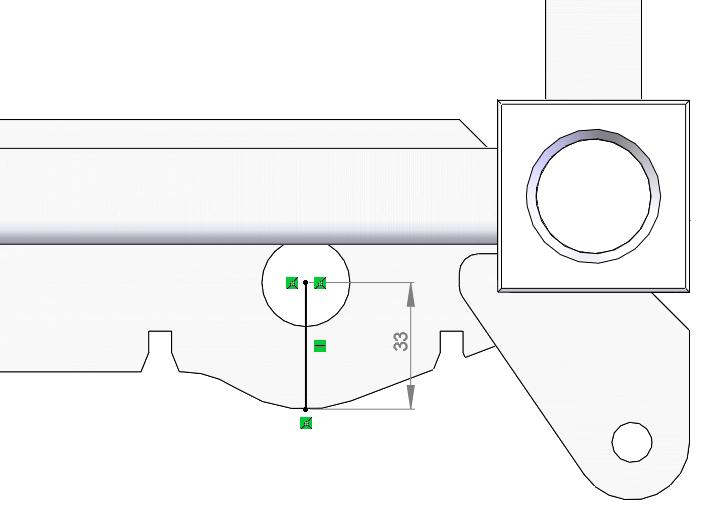

Unter Berücksichtigung der Symmetrieeigenschaften wird das halbierte Profil betrachtet und die Lasteinleitung unter Beachtung der Exzentrizität angesetzte.

Ausmittle der Lasteinleitungs- und Lastabgriffspunkte:

Steg

Die LED-Module werden immer über zwei Bolzen mit dem Flugrahmen verbunden!

Lochleibung:

t = 0,4 cm

d = 2,0 cm (Schraubendurchmesser)

d0 = 2,2 cm (Lochdurchmesser)

e1 = 4,0 cm

e1 / d0 = 4,0 / 2,2 = 1,82 > 1,2

e2 = 5,0 cm e2 / d0 = 5,0 / 2,2 = 2,27 > 1,2

d = e1 / d0 / 3 = 1,82 / 3 = 0,61 < 1

fub / fu = 57,0 / 36,0 = 1,58 > 1

 b = 0,61

2,8 * e2 / d0 – 1,7 = 2,8 * 2,27 - 1,7 = 4,66 > 2,5

 k1 = 2,50

bei einschnittigen Anschluss:

k1 * b = 0,61 * 2,50 = 1,525 > 1,5

Fb,Rd = k1 * b * fu * d * t / M2

Fb,Rd = 2,50 * 0,61 * 36,0 * 2,0 * 0,4 / 2,5 = 17,57 kN

Seite 15 von 49

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

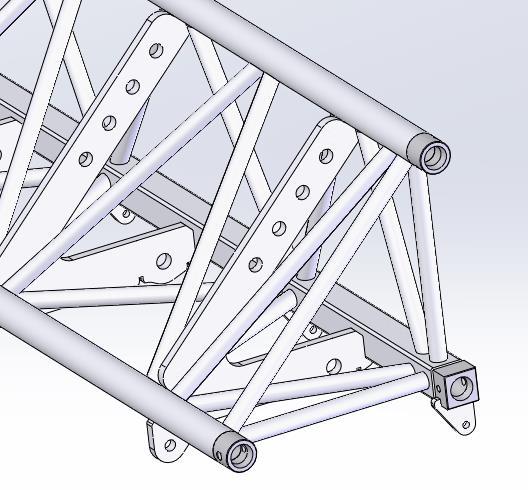

8 Tragfähigkeit der Tri-Frame Traverse

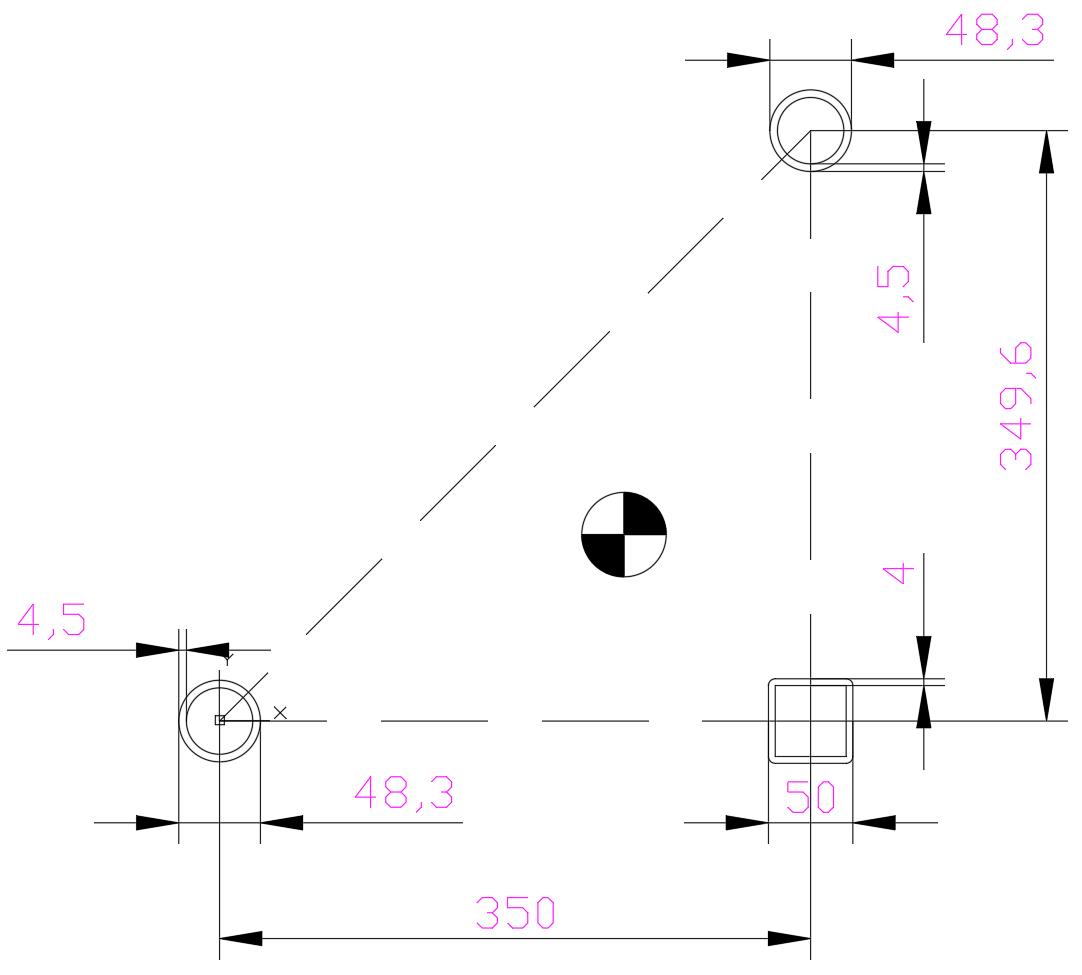

Übersicht Profile:

Gurtrohr: Ø48,3x4,5

ENAW 6082 T6

Streben: Ø25x3

ENAW 6082 T6

Gurtrohr: QHP 50x50x4

ENAW 6082 T6

Flach: 70x15

ENAW 6082 T6

Streben Winkel von Mindestens: 54,5° (vertikal)

54,9° (horizontal)

64,0° (diagonal)

Schweißverfahren: WIG

Schweißzusatz: 5356

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

8.1 Nachweise Gurt Ø 48,3x4,5 mm

d = 48,3 mm

t = 4,5 mm

A = 619,21 mm 2

I = 150056,52 mm 4

W = 6213,52 mm 3

i = 15,57 mm

Lcr = 450,00 mm

b = 9,829

e = 1,000

Werkstoffkl. A

b / e = 9,829

Querschnittskl. 2

Nachweis EL-EL

Aeff,buck = 619,21

l = 28,907 Ncr = 511950,11 N

ohne Quernähte -kein Strebenanschluss

l0 = 0,1

 = 0,2

l = (Aeff,buck * f0 / Ncr)0,5 = 0,550

f = 0,5 * (1 +*(l-l0)+l2)= 0,696

c = 1 / (f + (f2 - l2)0,5) = 0,890

wx = 1 nur axiale Kraft mit Quernähten - in einer Ebene Streben angeschlossen

lhaz = (Au,eff * fu / Ncr)0,5 = (Ag * ru,haz * fu / Ncr)0,5 = 0,423

fhaz = 0,5 * (1 +*(lhaz-l0)+lhaz 2)= 0,622

chaz = 1 / (fhaz + (fhaz 2 - lhaz 2)0,5) = 0,928

wx,haz = 1

k = 1 - keine Längsnaht

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

Zugbeanspruchung Gurt (nach 6.2.3)

Allgemeines Fließen außerhalb WEZ

No,Rd = Ag * f0 /M1 = 140729,071 N

Örtliches Versagen bei Lochschwächung

Nu,Rd = 0,9 * Anet * fu /M2 = 110498,612 N

Anet = 529,208 mm Hohlspannstifte im Gurt

Örtliches Versagen mit Quernähten

Nu,Rd = Au,eff * fu /M2 = Ag * ru,haz * fu /M2 = 73314,217 N

Druckbeanspruchung Gurt (nach 6.2.4 und 6.3.1.1)

Örtliches Versagen mit Quernähten

Nu,Rd = Au,eff * fu /M2 = 73314,217 N

wobei hier Au,eff ist der kleinere Wert von Ag * ru,haz = 316,010 mm 2 aufgrund Schweißnaht

Aeff,buck = 619,208 mm 2 aufgrund örtlichen Beulens bei Q.- Kl 4

Übertragbare Gurtkraft aufgrund Knicksicherheit

Nb,Rd = k * c *wx *Aeff,buck * f0 /M1 = 125301,139 N 1)

Einseitiger Strebenanschluss

Bogenlänge gesamt - Umfang

Bogenlänge der Strebe (max)

Ausbreitung WEZ

Lges = 151,739 mm

LvB = 26,277 mm

30,000 mm

Bogenlänge der WEZ LWEZ = 86,277 mm

Wandstärke in der WEZ teff = tg * ru,haz = 2,297 mm

Au,eff = 492,718 mm 2

Nb,Rd = chaz *wx,haz *Au,eff * fu /M2 = 106089,387 N 2)

Sofern kein Strebenanschluss auf der Knicklänge = keine Naht (6.49a)

Bei Strebenanschluss aus einer Ebene = Quernaht (6.49b)

Bei dieser Konstruktion: min Nb,Rd = 125301,139 N

internen Gebrauch!

Seite 18 von 49

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

Verbindung Gurtrohr an Fitting

Verbindung mittels Hohlspannstift nach Tab. 8.5

n = 2 Stück

d = 10 mm

t = 2 mm Spannstift

fub = 900,00 N / mm2

v = 0,6

As = 201,062 mm 2

M2 = 1,25

Anet = 529,208 mm Gurt

Übertragbare Gurtkraft aufgrund der Scherung der Hohlspannstifte

Fv,Rd = v * fub * As / M2 = 86858,754 N

Randabstand e1 = 30,00 mm

d = e1 / (3 * d0)= 1,000

Lochabstand p1 = 55,00 mm

d = p1 / (3 * d0) - 0,25= 1,000

fub / fu = 3,103 e2 = 37,935 mm k1 = 2,5

b =min (d;fub/fu)= 1,000

Fb,Rd = k1 *b*fu*d*t/M2 = 26100 N

Übertragbare Gurtkraft aufgrund der Lochleibung im Gurt

Nb,Rd = 2 * n * Fb,Rd = 104400,000 N

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Kegelstift

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

fyp = 751,000 N / mm2

fup = 968,000 N / mm2

d = 10,785 mm

A = 91,355 mm 2

W = 123,157 mm 3

Bolzen

Kegelstift

t1 = 7,77 mm

t2 = 28,78 mm

s = 0,71 mm

Ausbreitung der Anpress-Breite ap beträgt (Kontaktdruck FEM) ap = t1 ganze Breite ap <> 0,5 * t1 konzentriert

Lage der Resultierenden xh

xh = 1/3 * t1 xh = 1/3 * 0,5 * t1

hM = xh * 2 + s = 3,300 mm relevanter Hebel ap = 3,885 mm Anpress-Breite maßgebend rechtes Bild für Kegelstift

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

Vorhandene Beanspruchung bei angesetzter Last

Höchste Beanspruchbarkeit der anderen Gurtkomponenten: max NRd = 71779,260 N Verbinder Pin Pin

Fd = 71779,260 N wird zum Nachweis angesetzt

Md = Fd /2 * hM = 118435,8 Nmm max

Fv,d = Fd / 2 = 35889,6 N max

MRd = 1,5 * Wel * fyp / M0 = 138736,8 Nmm nicht beweglich

Fv,Rd =  * A * fup / M2 = 42447,0 N  = 0,6

max Md / MRd = 0,854 <1

max Fv,d / Fv,Rd = 0,846 <1

Interaktionsnachweis

Md1 an Position von max Fv,d - bündig am Innenfitting

Md1 = 1/6 * ap * Fd + Fd/2 * s = 71958,7082 Nmm

(Md1 / MRd)2 + (Fv,d / Fv,Rd)2 = 0,984 <1

max h = 0,984 <1

Übertragbare Gurtkraft aufgrund der Beanspruchung im Pin NRd > 71779,260 N

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

für internen Gebrauch !

e. Fitting

fu= 310 N/mm2 Außenfitting fu= 310 N/mm2 Innenfitting

Außenfitting Innenfitting

eipoK ruz thcisnA

Randabstande1= 22,35 mm 14,95 mm d =e1/(3*d0)= 0,691 0,462 fup /fu = 3,123 3,123 b = 0,691 0,462 e2 = 24 mm 14,39 mm k1 = 2,5 2,035929532 Fb,Rd =2*k

Außenfitting

M2= 72414,4 N fürInnenfitting

sL,RD =Fb,Rd /(d*t1 *2)= 428,28 N/mm2 fürAußenfitting

sL,RD =Fb,Rd /(d*t2 )= 233,30 N/mm2 fürInnenfitting

ÜbertragbareGurtkraftaufgrundderLochleibungsspannungimFitting Fb,Rd = 71779,260 N

f. VerbinderKern

dK = 28,780 mm

rk = 14,39 mm

Ak = 6,505 cm 2 ohneLochabzug

dB = 10,785 mm

hSeg = 8,998 mm DickejeSegment

Anet = 347,570 mm 2

fu = 310 N/mm2

ÜbertragbareGurtkraftaufgrundderNormalspannungimKern Nu,Rd =0,9* Anet *fu /M2 = 86197,328 N

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

8.2 Nachweise Strebe Ø 25x3 mm

Diagonale vertikal

d = 25 mm b = 8,660

t = 3 mm e = 1,000

A = 207,35 mm 2

Werkstoffkl. A

I = 12777,64 mm 4 b / e = 8,660 W = 1022,21 mm 3 Querschnittskl. 1

i = 7,85 mm

Nachweis EL-EL

Lcr = 429,00 mm Aeff,buck = 207,35

l = 54,65 Ncr = 47966,05 N

l0 = 0,1  = 0,2

Ansichtnur fü

c = 1 / (f + (f2 - l2)0,5) = 0,630

wx = 1 nur axiale Kraft

Diagonale horizontal

nenret !hcuarbeG

k = 1 keine Längsnaht

d = 25 mm b = 8,660

t = 3 mm e = 1,000

A = 207,35 mm 2 Werkstoffkl. A

I = 12777,64 mm 4 b / e = 8,660

W = 1022,21 mm 3 Querschnittskl. 1

i = 7,85 mm

Nachweis EL-EL

Lcr = 427,00 mm Aeff,buck = 207,35

l = 54,39 Ncr = 48416,43 N

l0 = 0,1  = 0,2

l = (Aeff,buck * f0 / Ncr)0,5 = 1,035

f = 0,5 * (1 +*(l-l0)+l2)= 1,129

c = 1 / (f + (f2 - l2)0,5) = 0,633

wx = 1 nur axiale Kraft k = 1 keine Längsnaht ipoK

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

Knicksicherheit Strebe

Vertikal

d = 25,000 mm

t = 3,000 mm

A = 2,073 cm 2

Übertragbare Diagonalkraft aufgrund Knicksicherheit

Nb,Rd = k * c *wx *Aeff,buck * f0 /M1 =

29672,844 N

Horizontal

d = 25,000 mm

t = 3,000 mm

A = 2,073 cm 2

Übertragbare Diagonalkraft aufgrund Knicksicherheit

Nb,Rd = k * c *wx *Aeff,buck * f0 /M1 =

Schweißnaht

29826,554 N

Vertikal fw = 210 N / mm2 Schw.-Zusatz 5356

Umlaufende Schweißnaht

sⱵ,Rd=fw / Mw = 168 N / mm2

shaz,Rd=fu,haz / Mw = 118,4 N / mm2

 = 54,5 ° zur Längsachse h = 1 umlaufend um Strebe

Lw = 87,51 mm

aw = 3,00 mm

Aw = 262,52 mm 2

Übertragbare Diagonalkraft aufgrund der umlaufenden Schweißnaht

Nw,Rd = Aw * sⱵ Rd = 44103,121 N

Nw,haz,Rd = Aw * shaz,Rd = 31082,200 N

maßgebend 31082,200 N

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

Horizontal fw = 210 N / mm2 Schw.-Zusatz 5356

Umlaufende Schweißnaht

sⱵ Rd=fw / Mw = 168 N / mm2

shaz,Rd=fu,haz / Mw = 118,4 N / mm2

 = 54,9 ° zur Längsachse

h = 1 umlaufend um Strebe

Lw = 87,27 mm

aw = 3,00 mm

Aw = 261,81 mm 2

Nw,Rd = Aw * sⱵ,Rd = 43983,246 N

Nw,haz,Rd = Aw * shaz,Rd = 30997,716 N

ruz A n s ichtnur für internen

Wärmeeinflusszone

Vertikal

Allgemeines Fließen

Übertragbare Diagonalkraft aufgrund der umlaufenden Schweißnaht

maßgebend 30997,716 N

!hcuarbeG

No,Rd = Adia * f0 /M1 = 47123,890 N

Örtliches Versagen WEZ

Nu,Rd = Adia * ru,haz * fu /M2 = 24549,662 N maßgebend 24549,662 N

Horizontal

Allgemeines Fließen

No,Rd = Adia * f0 /M1 = 47123,890 N

Örtliches Versagen WEZ

Nu,Rd = Adia * ru,haz * fu /M2 = 24549,662 N

maßgebend 24549,662 N

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

8.3 Nachweise Gurt QHP 50x5 mm

Gurtrohr

a = 50 mm

t = 4 mm

A = 722,02 mm 2

I = 253398,36 mm 4

b = 10,607

e = 1,000

Werkstoffkl. A

b / e = 10,607

W = 10135,93 mm 3 Querschnittskl. 2

i = 18,73 mm

Lcr = 450,00 mm

Nachweis EL-EL

Aeff,buck = 722,02

l = 24,021 Ncr = 864523,01 N

ohne Quernähte -kein Strebenanschluss

l0 = 0,1  = 0,2

l = (Aeff,buck * f0 / Ncr)0,5 = 0,457

f = 0,5 * (1 +* (l-l0)+l2)= 0,640

c = 1 / (f + (f2 - l2)0,5) = 0,919

wx = 1 nur axiale Kraft mit Quernähten - in einer Ebene Streben angeschlossen

lhaz = (Au,eff * fu / Ncr)0,5 = (Ag * ru,haz * fu / Ncr)0,5 = 0,352

fhaz = 0,5 * (1 +* (lhaz-l0)+lhaz 2)= 0,587

chaz = 1 / (fhaz + (fhaz 2 - lhaz 2)0,5) = 0,946

wx,haz = 1

k = 1 - keine Längsnaht eipoK ruz

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

Zugbeanspruchung Gurt (nach 6.2.3)

Allgemeines Fließen außerhalb WEZ

No,Rd = Ag * f0 /M1 = 164095,455 N

Örtliches Versagen bei Lochschwächung

Nu,Rd = 0,9 * Anet * fu /M2 = - keine Lochschwächung

Örtliches Versagen mit Quernähten

Nu,Rd = Au,eff * fu /M2 = Ag * ru,haz * fu /M2 =

Ansicht

ipoK e zur

Druckbeanspruchung Gurt (nach 6.2.4 und 6.3.1.1)

Örtliches Versagen mit Quernähten

85487,168 N

nur für i n nenret !hcuarbeG

Nu,Rd = Au,eff * fu /M2 = 85487,168 N

wobei hier Au,eff ist der kleinere Wert von

Ag * ru,haz = 368,479 mm 2 aufgrund Schweißnaht

Aeff,buck = 722,020 mm 2 aufgrund örtlichen Beulens bei Q.- Kl 4

Übertragbare Gurtkraft aufgrund Knicksicherheit

Nb,Rd = k * c *wx *Aeff,buck * f0 /M1 = 150776,769 N 1)

Einseitiger Strebenanschluss

Bogenlänge gesamt - Umfang

Bogenlänge der Strebe (max)

Lges = 157,080 mm

LvB = 26,180 mm

Ausbreitung WEZ 30,000 mm

Bogenlänge der WEZ

LWEZ = 86,180 mm

Wandstärke in der WEZ teff = tg * ru,haz = 2,041 mm

Au,eff = 459,525 mm 2

Nb,Rd = chaz *wx,haz *Au,eff * fu /M2 = 100862,780 N 2)

Sofern kein Strebenanschluss auf der Knicklänge = keine Naht (6.49a)

Bei Strebenanschluss aus einer Ebene = Quernaht (6.49b)

Bei dieser Konstruktion: min Nb,Rd = 150776,769 N

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Kegelstift

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

fyp = 751,000 N / mm2

fup = 968,000 N / mm2

d = 10,785 mm

A = 91,355 mm 2

W = 123,157 mm 3

Bolzen Kegelstift

t1 = 7,77 mm

t2 = 28,78 mm

s = 0,71 mm

Ausbreitung der Anpress-Breite ap beträgt (Kontaktdruck FEM)

ap = t1 ganze Breite ap <> 0,5 * t1 konzentriert

Lage der Resultierenden xh

xh = 1/3 * t1 xh = 1/3 * 0,5 * t1

hM = xh * 2 + s = 3,300 mm relevanter Hebel ap = 3,885 mm Anpress-Breite maßgebend rechtes Bild für Kegelstift

Seite 28 von 49

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

Vorhandene Beanspruchung bei angesetzter Last

Höchste Beanspruchbarkeit der anderen Gurtkomponenten:

max NRd = 68441,481 N Verbinder Gurtrohr - Fitting Schweißnähte

Fd = 68441,481 N wird zum Nachweis angesetzt

Md = Fd /2 * hM = 112928,4 Nmm

Gebrauch!

max

max Fv,d = Fd / 2 = 34220,7 N

MRd = 1,5 * Wel * fyp / M0 = 138736,8 Nmm nicht beweglich

Fv,Rd =  * A * fup / M2 = 42447,0 N  = 0,6

max Md / MRd = 0,814 <1

max Fv,d / Fv,Rd = 0,806 <1

Interaktionsnachweis

Md1 an Position von max Fv,d - bündig am Innenfitting

Md1 =1/6*ap*Fd+Fd/2*s = 68612,585 Nmm

(Md1 / MRd)2 + (Fv,d / Fv,Rd)2 = 0,895 <1

max h = 0,895 <1

Übertragbare Gurtkraft aufgrund der Beanspruchung im Pin NRd > 68441,481 N

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

e. Fitting

Randabstand

fu = 310 N / mm2

Außenfitting

Innenfitting

N für Innenfitting sL,RD = Fb,Rd / (d * t1 * 2) = 428,28 N / mm2 für Außenfitting

sL,RD = Fb,Rd / (d * t2 ) = 124,98 N / mm2 für Innenfitting

Übertragbare Gurtkraft aufgrund der Lochleibungsspannungim Fitting Fb,Rd = 71779,260 N

f. Verbinder Kern

dK = 28,780 mm

rk = 14,39 mm

Ak = 6,505 cm 2 ohne Lochabzug

dB = 10,785 mm

hSeg = 8,998 mm Dicke je Segment

Anet = 347,570 mm 2

fu = 310 N / mm2

Übertragbare Gurtkraft aufgrund der Normalspannungim Kern Nu,Rd = 0,9 * Anet * fu /M2 = 86197,328 N

8.4 Zusammenfassung Tragfähigkeit Traverse am Verbinder

Gurtrohr Ø48,3x4,5mm NRd = 71,78 kN Verbinder

Brace Ø25x3mm NRd = 24,55 kN Wärmeeinflusszone

Gurtrohr QHP50x4mm NRd = 68,44 kN Verbinder

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

8.5 Flach 70x15mm

Der Nachweis für das Profil wird mittels Spannungsnachweis am Endschnitt geführt und der effektive Querschnitt mit den Löchern wird einzeln nachgewiesen.

8.5.1 Nachweis am Endschnitt

σRd,Haz = 0,8 * 18,5 / 1,25 = 11,84 kN/cm²

max. σEd,HAZ = 7,57 kN/cm²

ηHAZ = 7,57 / 11,84 = 0,64 < 1,00

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

8.5.2 Nachweis effektiver Querschnitt

A = 7,35 cm²

Wy = 11,28 cm³

σRd = 25,0 / 1,1 = 22,72 kN/cm²

MRd = 22,72 * 11,28 = 256,28 kNcm <> 2,56 kNm

Zulässige Kraft an Aufhängung 1:

FRd = MRd / (0,071 * 0,424 / 0,494)

FRd = 2,56 / (0,071 * 0,424 / 0,494) = 42,00 kN

Zulässige Kraft an Aufhängung 2:

FRd = MRd / (0,131 * 0,364 / 0,494)

FRd = 2,56 / (0,131 * 0,364 / 0,494) = 26,52 kN

Zulässige Kraft an Aufhängung 3:

FRd = MRd / (0,191 * 0,304 / 0,494)

FRd = 2,56 / (0,191 * 0,304 / 0,494) = 21,78 kN

eipoK z u r Ansicht - nur für int e r nen !hcuarbeG

Zulässige Kraft an Aufhängung 4:

FRd = MRd / (0,251 * 0,244 / 0,494)

FRd = 2,56 / (0,251 * 0,244 / 0,494) = 20,65 kN

8.5.3 Lokalnachweis Aufhängung der Traverse

Lochleibung:

t = 1,5 cm

d = 2,0 cm (Schraubendurchmesser)

d0 = 2,1 cm (Lochdurchmesser)

e1 = 3,15 cm

e1 / d0 = 3,15 / 2,1 = 1,50 > 1,2

e2 = 5,00 cm e2 / d0 = 5,0 / 2,1 = 2,38 > 1,2

d = e1 / d0 / 3 = 1,50 / 3 = 0,50 < 1

fub / fu = 36,0 / 29,0 = 1,24 > 1

 b = 0,52

2,8 * e2 / d0 – 1,7 = 2,8 * 2,38 - 1,7 = 4,96 > 2,5

 k1 = 2,50

Fb,Rd = k1 * b * fu * d * t / M2

Fb,Rd = 2,50 * 0,50 * 29,5 * 2,0 * 1,5 / 1,25 = 88,50 kN

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

8.5.4

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

Lokalnachweis Lasteinleitung durch Flugrahmen

Lochleibung:

t = 1,5 cm

d = 2,0 cm (Schraubendurchmesser)

d0 = 2,3 cm (Lochdurchmesser)

eipoK ruz Ansicht - nur für intern e n !hcuarbeG

e1 = 3,3 cm

e2 = 5,0 cm

e1 / d0 = 3,3 / 2,3 = 1,43 > 1,2

e2 / d0 = 5,0 / 2,3 = 2,17 > 1,2

d = e1 / d0 / 3 = 1,43 / 3 = 0,48 < 1

fub / fu = 36,0 / 29,0 = 1,24 > 1

 b = 0,48

2,8 * e2 / d0 – 1,7 = 2,8 * 2,17 - 1,7 = 4,38 > 2,5

 k1 = 2,50

Fb,Rd = k1 * b * fu * d * t / M2

Fb,Rd = 2,50 * 0,48 * 29,5 * 2,0 * 1,5 / 1,25 = 84,96 kN

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

8.5.5 Lokalnachweis Lasteinleitung durch Tri-Frames

Lochleibung Anschluss vorne:

t = 1,0 cm

d = 1,0 cm (Schraubendurchmesser)

d0 = 1,05 cm (Lochdurchmesser)

e1 = 1,50 cm

e2 = 1,50 cm

e1 / d0 = 1,50 / 1,05 = 1,43 > 1,2

e2 / d0 = 1,50 / 1,05 = 1,43 > 1,2

d = e1 / d0 / 3 = 1,43 / 3 = 0,48 < 1

fub / fu = 36,0 / 29,0 = 1,24 > 1

 b = 0,48

Gebrauch!

2,8 * e2 / d0 – 1,7 = 2,8 * 1,43 - 1,7 = 2,30 < 2,5  k1 = 2,30

Fb,Rd = k1 * b * fu * d * t / M2

Fb,Rd = 2,30 * 0,48 * 29,5 * 1,0 * 1,0 / 1,25 = 26,05 kN

Lochleibung Anschluss hinten:

t = 1,5 cm

d = 1,6 cm (Schraubendurchmesser)

d0 = 1,65 cm (Lochdurchmesser)

e1 = 2,50 cm

e2 = 2,50 cm

e1 / d0 = 2,50 / 1,65 = 1,52 > 1,2

e2 / d0 = 2,50 / 1,65 = 1,52 > 1,2

d = e1 / d0 / 3 = 1,52 / 3 = 0,51 < 1

fub / fu = 36,0 / 29,0 = 1,24 > 1

 b = 0,51

2,8 * e2 / d0 – 1,7 = 2,8 * 1,52 - 1,7 = 2,56 > 2,5

 k1 = 2,50

Fb,Rd = k1 * b * fu * d * t / M2

Fb,Rd = 2,50 * 0,51 * 29,5 * 1,6 * 1,5 / 1,25 = 72,22 kN

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

9 Nachweise der Bauteiltragfähigkeit - Indoor

Für die Aufbauvariante Indoor werden für die LED-Module an den Flugrahmen zwei Szenarien angesetzt, da man die Steifigkeit der gesamten LED-Module in Verbindung mit dem Flugrahmen usw. nicht ermitteln kann. Die tragenden Bauteile in beiden Szenarien müssen volltragfähig sein, damit die Gesamtbauteiltragfähigkeit (Tri-Frame Traverse, Haltebolzen und Flugrahmen) erfüllt ist.

Szenario 1:

Die LED-Wand als Ganzes ist so steif, dass die vertikalen Lasten an den Haltebolzen direkt unter der Aufnahme abgetragen werden. Der Flugrahmen selbst wird nicht auf Biegung belastet.

Beispielhafte Abbildung:

Die maximale Bolzentragfähigkeit ist hier maßgebend.

Szenario 2:

Der Flugrahmen muss jede einzelne Spalte untereinander hängender Module für sich abtragen können. Da die Flugrahmen alle 500mm an der Traverse befestigt sein müssen, werden die Flugrahmen die Lasten über die Haltebolzen in die Traverse abtragen.

Beispielhafte Abbildung:

Die maximale Traversentragfähigkeit ist hier maßgebend.

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

9.1 Tri-Frame Traverse

Es werden die maximalen Schnittgrößen und Spannungen von allen Aufbauvarianten zusammen nachgewiesen.

Schnittgrößen am Verbinder:

Gurtrohr Ø48,3x4,5mm NRd = 41,49 kN < 71,78 kN

Brace Ø25x3mm NRd = 8,38 kN < 24,55 kN

Gurtrohr QHP50x4mm NRd = 41,05 kN < 68,44 kN

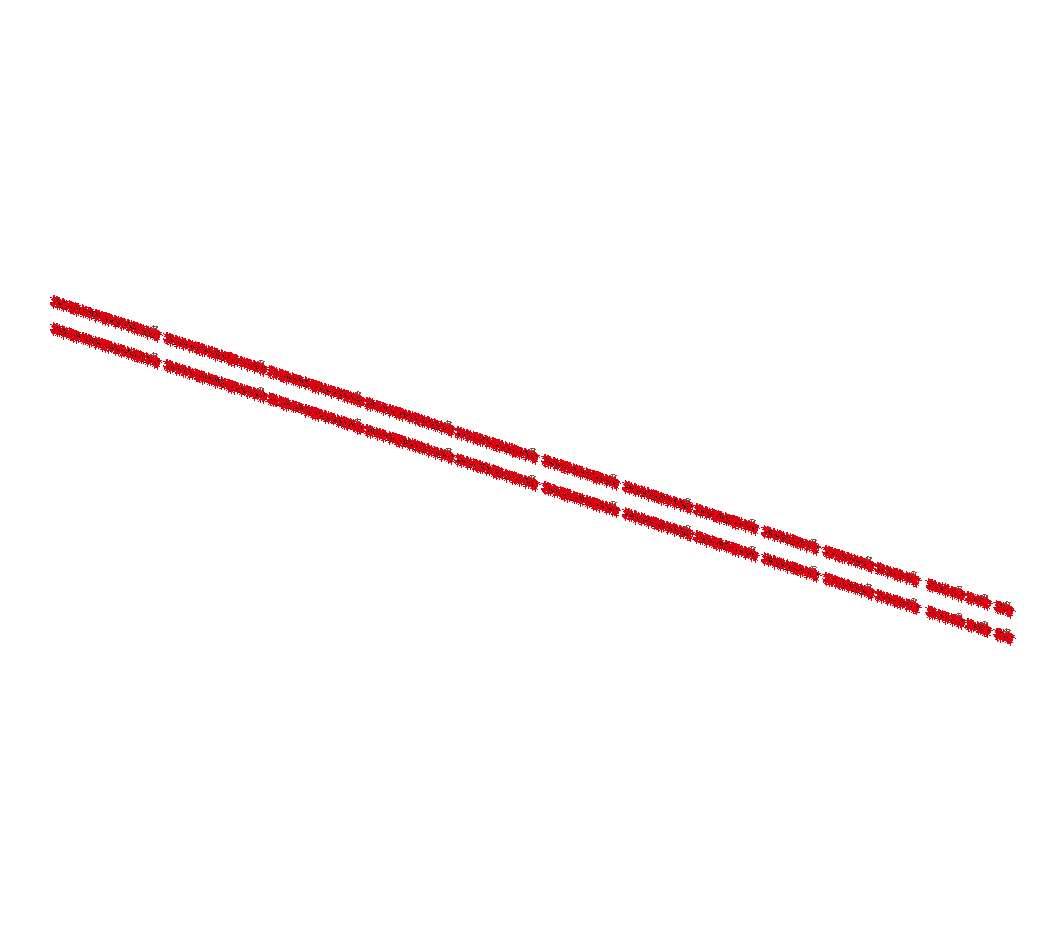

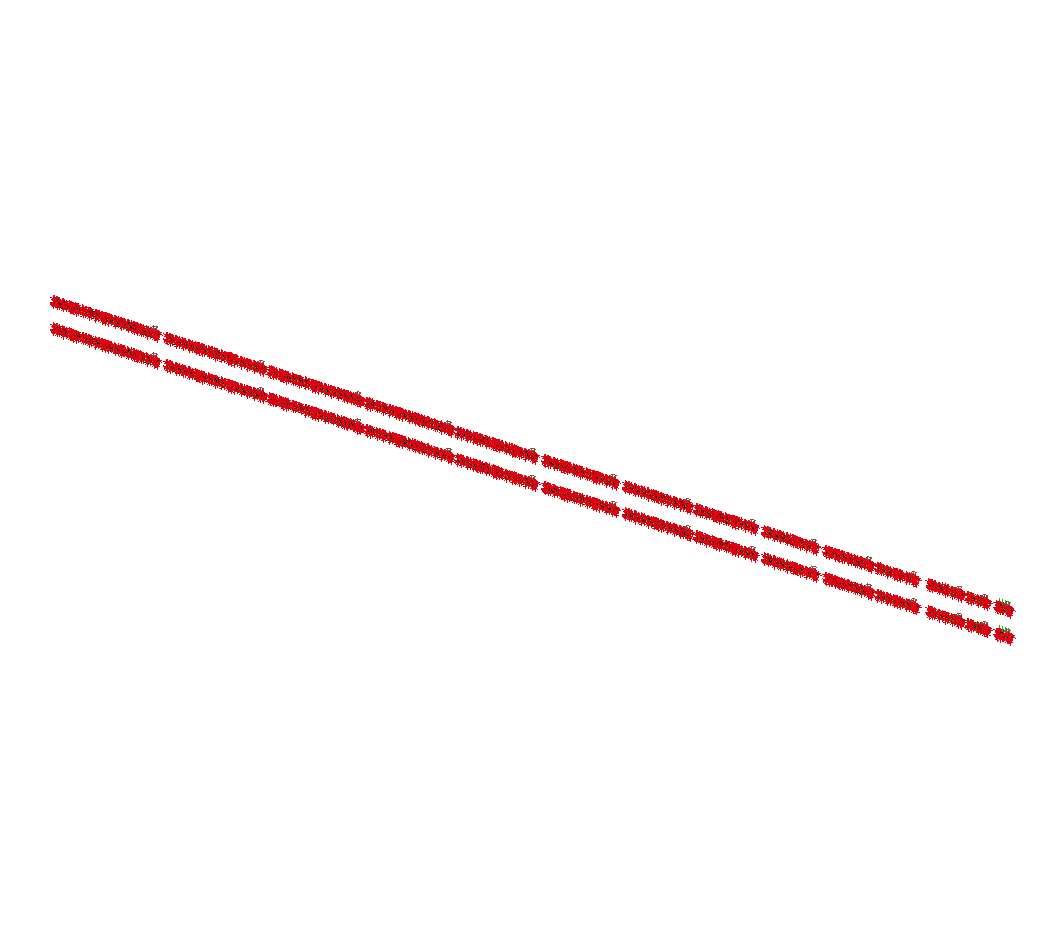

Stabspannungen:

Ø 48,3x4,5 mm

Ø 25x3 mm

QHP 50x4 mm

Lokal Nachweise:

Flach 70x15 mm:

η = 8,14 / 11,84 = 0,69 < 1,00

η = 4,04 / 11,84 = 0,43 < 1,00

η = 7,96 / 11,84 = 0,67 < 1,00

Anschluss Flugrahmen: η = 9,14 / 84,96 = 0,11 < 1,00

Endschnitt: η = 4,22 / 11,84 = 0,36 < 1,00 effektiver Querschnitt: η = 9,73 / 20,65 = 0,47 < 1,00 K o pi e

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

9.2 Haltebolzen am Anschlag

Szenario 1:

V1: max. FEd = 3,66 kN

V2: max. FEd = 3,80 kN

V3: max. FEd = 5,76 kN

V4: max. FEd = 6,62 kN

V5: max. FEd = 7,28 kN

V6: max. FEd = 7,93 kN

V7: max. FEd = 8,35 kN

V8: max. FEd = 8,79 kN

V9: max. FEd = 8,97 kN

V10: max. FEd = 8,43 kN

V11: max. FEd = 9,14 kN

V12: max. FEd = 8,26 kN

V13: max. FEd = 8,85 kN

V14: max. FEd = 8,66 kN

max. FEd = 9,14 kN

FRd = 10,71 kN

η = 9,14 / 10,71 = 0,85 < 1,00

Szenario 2:

V1: max. FEd = 3,66 kN

V2: max. FEd = 2,81 kN

V3: max. FEd = 2,86 kN

V4: max. FEd = 2,82 kN

V5: max. FEd = 2,90 kN

V6: max. FEd = 2,62 kN

V7: max. FEd = 2,48 kN

V8: max. FEd = 2,46 kN

V9: max. FEd = 2,65 kN

V10: max. FEd = 2,50 kN

V11: max. FEd = 2,12 kN

V12: max. FEd = 3,12 kN

V13: max. FEd = 2,06 kN

V14: max. FEd = 2,59 kN

max. FEd = 3,66 kN

FRd = 10,71 kN

η = 3,66 / 10,71 = 0,34 < 1,00

Kopi e z u r thcisnA - run rüf itn e r nen Gebrauch!

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

9.3 Flugrahmen

Szenario 1:

Wie bereits geschrieben wir die LED-Wand als so steif angesetzt, dass der Flugrahmen selbst nur die Last an den äußeren Punkten weiterleitet, sodass dieser nur die Lasten in die Haltebolzen abtragen muss. Der Flugrahmen wird auf Lochleibung beansprucht.

max. Fb,Rd = 17,57 kN

Ohne weiteren Nachweis.

Szenario 2:

V1: max. MEd = 0,23 kNm

V2: max. MEd = 0,16 kNm

V3: max. MEd = 0,33 kNm

V4: max. MEd = 0,43 kNm

V5: max. MEd = 0,65 kNm

V6: max. MEd = 0,73 kNm

V7: max. MEd = 0,89 kNm

V8: max. MEd = 0,83 kNm

V9: max. MEd = 1,03 kNm

V10: max. MEd = 1,02 kNm

V11: max. MEd = 1,23 kNm

V12: max. MEd = 1,07 kNm

V13: max. MEd = 1,31 kNm NEd = 0,37 kN My = 0,19 kNm

V14: max. MEd = 1,28 kNm

max. Mz,Ed = 1,31 kNm

max. MRd = 1,74 kNm

η = 1,31 / 1,74 = 0,75 < 1,00

nur

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

10 Nachweise der Bauteiltragfähigkeit - Outdoor

Für die Aufbauvariante Outdoor werden die LED-Module an den Tri-Frames befestigt.

Lastansatz für die Lastermittlung der Tri-frames: Die LED-Wand wird freischwingend angesetzt. Die resultierende Windlast lenkt die LED-Wand aus. Das Eigengewicht wirkt dem entgegen. Die Wand schwingt so weit aus, bis sich unter einem Winkel ein Gleichgewicht einstellt. In diesem Zustand verfolgt der Lastansatz den Zustand das die Konstruktion unter dem ausgelenkten Winkel ausreichend tragfähig ist. Wenn man nun die Konstruktion nur noch unter Eigengewicht betrachtet, möchte die LED-Wand zurück in Ihren Ausganszustand. In dem Zustand wird die untere, aussteifende Traverse aber mittig festgehalten. Dieser Belastung müssen die Tri-Frames und die aussteifende Traverse standhalten

nur für internen Geb r !hcua

In dieser Berechnung wird die freischwingende Wand für einen Staudruck von 0,30 kN/m² berechnet.

Das Eigengewicht der LED-Wand beträgt 0,38 kN/m².

Die maximale Auslenkung wird mit der pq-Formel berechnet.

Herleitung der Fomel für die maximale Auslenkung

qw*h'*h'/2 = g*h*l'/2

qw*cos(α)*h*cos(α)*h/2 = g*h*sin(α)*h/2

qw*cos(α)*cos(α)/2 = g*sin(α)/2

qw/g = sin(α)/cos²(α)

qw/g = sin(α)/(1-sin²(α))

qw/g*(1-sin²(α)) = sin(α)

qw/g-qw/g*sin²(α) = sin(α)

0 = -qw/g*sin²(α)-sin(α)+qw/g

0 = qw/g*sin²(α)+sin(α)-qw/g

0 = qw*sin²(α)+g*sin(α)-qw

0 = sin²(α)+g/wq*sin(α)-1

(Momentengleichgewicht) (Winkelfunktionen einfügen)

(h raus streichen)

(Formel umstellen)

(cos² = 1-sin²)

(Formel umstellen)

(Formel umstellen)

/-1

*g /qw

p = g/qw q = -1 pq-Formel

x1,2 = -p/2 +/- ((p/2)²-q)^0,5

Die maximale Auslenkung beträgt: 45,09°

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

Die Komponenten h‘ und l‘ sind abhängig von der Bauhöhe. Die Berechnung für die Tri-Frames wird exemplarisch für eine 9m Hohe Wand geführt bei einer Einzugsbreite von 1,0m (maximale Einzugsbreite für eine Triframe)

Schnittgrößenermittlung der Tri-Frames:

zur Ansicht -

h‘ = 9,0 * cos (45,09°) = 6,35m

l‘ = 9,0 * sin (45,09°) = 6,37m

ie

Kop

g‘ = 0,38 kN/m² * 1,0m * sin (45,09°) = 0,269 kN/m

Mg‘ = 1,0 * 0,269 * 9,0² / 8 = 2,72 kNm

Vg‘ = 1,0 * 0,269 * 9,0 / 2 = 1,21 kN

MEd = 1,35 * 2,72 = 3,67 kNm

VEd = 1,35 * 1,21 = 1,63 kN

nur f rü nenretni !hcuarbeG

lokales Biegemoment durch Anschluss der hinteren unteren Truss an den TriFrames:

Abstand der Streben: 44,5 cm

Anschlag der Truss: Mittig

Mloc,Ed = 1,63 * 44,5 / 4 = 18,13 kNm

Schnittgrößen der unteren aussteifende Traverse: für die hintere Traverse fließt die Breite der LED-Wand mit in die Berechnung ein. Es wird exemplarisch eine LED-Wand mit 16m Breite angesetzt (9m hoch)

gEd = 1,35 * 0,269 * 9,0 / 2 = 1,63 kN/m

MEd = 1,63 * (16/2)² / 2 = 52,32 kNm

VEd = 2 * 1,63 * 16 / 2 = 26,08 kN

Lastansatz für die Lastermittlung der Tri-frame Traverse:

Auf die Tri-frame Traverse wird die volle Windlast der LED-Wand gegeben. Dies entspricht dem Zustand kurz bevor die LED-Wand anfängt, auszulenken. Die Einleitung in die Traverse erfolgt gleichmäßig durch alle 3 Anschlagpunkte der Tri-frames.

Beispiel:

Einzugsbreite der Tri-Frames: 1,0 m

Höhe der LED-Wand: 9,0 m

w = 1,0 * 1,8 * 0,30 * 9,0 = 4,86 kN

Pro Anschlagpunkt: VGurt, aus w = 4,86 / 3 = 1,62 kN

Die Berechnung für jede LED-Wand Größe erfolgt mittels einer Excel Tabelle.

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

10.1 Tri-Frame Traverse

V1: 8,0x4,5 m

Schnittgrößen am Verbinder:

Windstärke 8:

Gurtrohr Ø48,3x4,5mm NRd = 9,56 kN < 71,78 kN

Gurtrohr QHP50x4mm NRd = 16,48 kN < 68,44 kN

Stabspannungen: Ø 48,3x4,5 mm

= 10,57 / 11,84 = 0,89 < 1,00 Ø 25x3 mm

= 6,96 / 11,84 = 0,59 < 1,00 QHP 50x4 mm

Lokal Nachweise:

= 9,89 / 11,84 = 0,84 < 1,00

Anschluss Tri-Frame vorne: η = 3,09 / 26,05 = 0,12 < 1,00

Anschluss Tri-frame hinten: η = 3,97 / 72,22 = 0,06 < 1,00

Flach 70x15 mm:

Endschnitt: η = 4,83 / 11,84 = 0,41 < 1,00 effektiver Querschnitt: η = 18,45 / 20,65 = 0,89 < 1,00

V2: 11,0x6,0 m

Schnittgrößen am Verbinder:

Windstärke 8:

Gurtrohr Ø48,3x4,5mm NRd = 8,48 kN < 71,78 kN

Gurtrohr QHP50x4mm NRd = 14,48 kN < 68,44 kN

Stabspannungen:

Ø 48,3x4,5 mm

Ø 25x3 mm

QHP 50x4 mm

Lokal Nachweise:

η = 10,39 / 11,84 = 0,88 < 1,00

η = 6,43 / 11,84 = 0,54 < 1,00

η = 7,04 / 11,84 = 0,59 < 1,00

Anschluss Tri-Frame vorne: η = 4,12 / 26,05 = 0,16 < 1,00

Anschluss Tri-frame hinten: η = 5,30 / 72,22 = 0,07 < 1,00

Flach 70x15 mm:

Endschnitt: η = 4,22 / 11,84 = 0,36 < 1,00 effektiver Querschnitt: η = 18,10 / 20,65 = 0,88 < 1,00 Kopie zur Ansi c thrun rüf nenretni

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

V3: 12,5x7,0 m

Schnittgrößen am Verbinder:

Gurtrohr Ø48,3x4,5mm

Gurtrohr QHP50x4mm

Stabspannungen:

Ø 48,3x4,5 mm

Ø 25x3 mm

Windstärke 8:

NRd = 1,99 kN < 71,78 kN

NRd = 3,38 kN < 68,44 kN

η = 9,05 / 11,84 = 0,76 < 1,00

η = 5,45 / 11,84 = 0,46 < 1,00

QHP 50x4 mm η = 6,87 / 11,84 = 0,58 < 1,00

Lokal Nachweise:

Anschluss Tri-Frame vorne: η = 4,81 / 26,05 = 0,18 < 1,00

Anschluss Tri-frame hinten: η = 6,18 / 72,22 = 0,08 < 1,00

Flach 70x15 mm:

Endschnitt: η = 4,09 / 11,84 = 0,35 < 1,00 effektiver Querschnitt:

= 17,59 / 20,65 = 0,85 < 1,00

V4: 14,5x8,0 m

Schnittgrößen am Verbinder:

Windstärke 8:

Gurtrohr Ø48,3x4,5mm NRd = 3,55 kN < 71,78 kN

Gurtrohr QHP50x4mm NRd = 6,38 kN < 68,44 kN

Stabspannungen:

Ø 48,3x4,5 mm

Ø 25x3 mm

Lokal Nachweise:

η = 9,45 / 11,84 = 0,79 < 1,00

η = 6,86 / 11,84 = 0,58 < 1,00

QHP 50x4 mm η = 7,60 / 11,84 = 0,64 < 1,00

Anschluss Tri-Frame vorne: η = 5,49 / 26,05 = 0,21 < 1,00

Anschluss Tri-frame hinten: η = 7,09 / 72,22 = 0,10 < 1,00

Flach 70x15 mm:

Endschnitt: η = 4,77 / 11,84 = 0,40 < 1,00

effektiver Querschnitt: η = 19,03 / 20,65 = 0,92 < 1,00

ruz A n s ichtnur für internen !hcuarbeG

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

V5: 16,0x9,0 m

Schnittgrößen am Verbinder:

Gurtrohr Ø48,3x4,5mm

Gurtrohr QHP50x4mm

Stabspannungen:

Ø 48,3x4,5 mm

Windstärke 8:

NRd = 2,85 kN < 71,78 kN

NRd = 4,31 kN < 68,44 kN

η = 11,61 / 11,84 = 0,98 < 1,00

Ø 25x3 mm η = 6,99 / 11,84 = 0,59 < 1,00

QHP 50x4 mm η = 8,79 / 11,84 = 0,74 < 1,00

Lokal Nachweise:

Anschluss Tri-Frame vorne: η = 6,18 / 26,05 = 0,24 < 1,00

Anschluss Tri-frame hinten: η = 7,94 / 72,22 = 0,11 < 1,00

Flach 70x15 mm:

Endschnitt:

= 5,22 / 11,84 = 0,59 < 1,00 effektiver Querschnitt:

= 22,53 / 26,52 = 0,85 < 1,00

V6: 6,0x11,0 m

Schnittgrößen am Verbinder:

Windstärke 8:

Gurtrohr Ø48,3x4,5mm NRd = 3,31 kN < 71,78 kN

Gurtrohr QHP50x4mm NRd = 2,91 kN < 68,44 kN

Stabspannungen:

Ø 48,3x4,5 mm

Ø 25x3 mm

η = 10,35 / 11,84 = 0,87 < 1,00

η = 6,53 / 11,84 = 0,55 < 1,00

QHP 50x4 mm η = 8,15 / 11,84 = 0,69 < 1,00

Lokal Nachweise:

Anschluss Tri-Frame vorne: η = 7,55 / 26,05 = 0,29 < 1,00

Anschluss Tri-frame hinten: η = 9,71 / 72,22 = 0,13 < 1,00

Flach 70x15 mm:

Endschnitt: η = 5,55 / 11,84 = 0,47 < 1,00 effektiver Querschnitt: η = 17,79 / 20,65 = 0,86 < 1,00

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

V7: 5,0x9,0 m Windstärke 8:

Schnittgrößen am Verbinder:

Gurtrohr Ø48,3x4,5mm

Gurtrohr QHP50x4mm

Stabspannungen:

Ø 48,3x4,5 mm

Ø 25x3 mm

QHP 50x4 mm

Lokal Nachweise:

NRd = 0,87 kN < 71,78 kN

NRd = 1,83 kN < 68,44 kN

η = 11,79 / 11,84 = 0,99 < 1,00

η = 6,99 / 11,84 = 0,59 < 1,00

η = 8,70 / 11,84 = 0,73 < 1,00

Anschluss Tri-Frame vorne: η = 6,18 / 26,05 = 0,24 < 1,00

Anschluss Tri-frame hinten: η = 7,94 / 72,22 = 0,11 < 1,00

Flach 70x15 mm:

Endschnitt: η = 5,11 / 11,84 = 0,43 < 1,00 effektiver Querschnitt: η = 22,77 / 26,52 = 0,86 < 1,00

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

10.2 Tri-Frames

V1: LED-Wand: 8,0x4,5m [BxH]:

MEd = 0,92 kNm

VEd = 0,82 kN

Mloc,Ed = 9,09 kNm

V2: LED-Wand: 11,0x6,0m [BxH]:

MEd = 1,63 kNm

VEd = 1,09 kN

Mloc,Ed = 12,13 kNm

V3: LED-Wand: 12,5x7,0m [BxH]:

MEd = 2,23 kNm

VEd = 1,27 kN

Mloc,Ed = 14,15 kN

V4: LED-Wand: 14,5x8,0m [BxH]:

MEd = 2,91 kNm

VEd = 1,45 kN

Mloc,Ed = 16,17 kNm

V5: LED-Wand: 16,0x9,0m [BxH]:

MEd = 3,68 kNm

VEd = 1,63 kN

Mloc,Ed = 18,19 kN

V6: LED-Wand: 5,0x9,0m [BxH]:

MEd = 3,68 kNm

VEd = 1,63 kN

Mloc,Ed = 18,19 kNm

Kopie

V7: LED-Wand: 6,0x11,0m [BxH]:

MEd = 5,50 kNm

VEd = 2,00 kN

Mloc,Ed = 22,23 kNm

MRd = 11,62 kNm

VRd = 16,10 kN

Mloc,Rd = 139,23 kNm

ηM = 5,50 / 11,62 = 0,47 < 1,00

ηV = 2,00 / 16,10 = 0,12 < 1,00

ηMloc = 22,23 / 139,23 = 0,16 < 1,00

Ansicht

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

10.3 Aussteifende Traverse unten

V1: LED-Wand: 8,0x4,5m [BxH]:

MEd = 6,54 kNm

VEd = 6,54 kN

V2: LED-Wand: 11,0x6,0m [BxH]:

MEd = 16,49 kNm

VEd = 11,99 kN

V3: LED-Wand: 12,5x7,0m [BxH]:

MEd = 24,84 kNm

VEd = 15,90 kN

V4: LED-Wand: 14,5x8,0m [BxH]:

MEd = 38,19 kNm

VEd = 21,07 kN

V5: LED-Wand: 16,0x9,0m [BxH]:

MEd = 52,32 kNm

VEd = 26,16 kN

V6: LED-Wand: 5,0x9,0m [BxH]:

MEd = 5,11 kNm

VEd = 8,17 kN

V7: LED-Wand: 6,0x11,0m [BxH]:

MEd = 8,99 kNm

VEd = 11,99 kN

Auflistung für mögliche horizontale Traversen

Es können auch andere Traversen verwendet werden, wenn diese ausreichend tragfähig sind.

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

11 Reaktionen an den Aufhängungen

11.1

Indoor

Alle Reaktionen sind charakteristische Werte. 1,00 kN entspricht 100 kg.

V1: LED-Wand: 1,0x16,0m [BxH]: Reaktion pro Aufhängung: Rz = 2,51 kN

V2: LED-Wand: 1,5x11,0m [BxH]: Reaktion pro Aufhängung: Rz = 2,64 kN

V3: LED-Wand: 2,5x10,0m [BxH]: Reaktion pro Aufhängung: Rz = 4,02 kN

V4: LED-Wand: 3,0x9,5m [BxH]: Reaktion pro Aufhängung: Rz = 4,63 kN

V5: LED-Wand: 3,5x9,0m [BxH]: Reaktion pro Aufhängung: Rz = 5,11 kN

V6: LED-Wand: 4,0x8,5m [BxH]: Reaktion pro Aufhängung: Rz = 5,58 kN

V7: LED-Wand: 4,5x8,0m [BxH]: Reaktion pro Aufhängung: Rz = 5,89 kN

Kopie zur Ansichtnur rüf nenretni !hcuarbeG

V8: LED-Wand: 5,0x7,5m [BxH]: Reaktion pro Aufhängung: Rz = 6,21 kN

V9: LED-Wand: 5,5x7,0m [BxH]: Reaktion pro Aufhängung: Rz = 6,37 kN

V10: LED-Wand: 6,0x6,5m [BxH]: Reaktion pro Aufhängung: Rz = 6,06 kN

V11: LED-Wand: 6,5x6,0m [BxH]: Reaktion pro Aufhängung: Rz = 6,55 kN

V12: LED-Wand: 7,0x5,5m [BxH]: Reaktion pro Aufhängung: Rz = 6,01 kN

V13: LED-Wand: 7,5x5,0m [BxH]: Reaktion pro Aufhängung: Rz = 6,43 kN

V14: LED-Wand: 8,0x4,5m [BxH]: Reaktion pro Aufhängung: Rz = 6,35 kN

11.2 Outdoor

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

Alle Reaktionen sind charakteristische Werte. 1,00 kN entspricht 100 kg. Es werden die maximalen Reaktionen pro Punkt angegeben. Diese müssen an jedem Anschlagpunkt von der Bestandskonstruktion abgetragen werden können.

V1: LED-Wand: 8,0x4,5m [BxH]:

Reaktion pro Aufhängung: Vertikal: 7,59 kN

Horizontal: 9,72 kN

Reaktionen insgesamt: Vertikal: 15,14 kN

Horizontal: 19,45 kN

V2: LED-Wand: 11,0x6,0m [BxH]:

Reaktion pro Aufhängung: Vertikal: 7,30 kN

Horizontal: 9,65 kN

Reaktionen insgesamt: Vertikal: 26,93 kN

Horizontal: 35,64 kN

V3: LED-Wand: 12,5x7,0m [BxH]:

Reaktion pro Aufhängung: Vertikal: 7,12 kN

Horizontal: 9,37 kN

Reaktionen insgesamt: Vertikal: 35,17 kN

Horizontal: 47,25 kN

V4: LED-Wand: 14,5x8,0m [BxH]:

Reaktion pro Aufhängung: Vertikal: 7,64 kN

Reaktionen insgesamt:

Horizontal: 10,16 kN

Vertikal: 46,30 kN

Horizontal: 62,64 kN

V5: LED-Wand: 16,0x9,0m [BxH]:

Kopie

Reaktion pro Aufhängung: Vertikal: 9,06 kN

Horizontal: 12,05 kN

Reaktionen insgesamt: Vertikal: 57,42 kN

Horizontal: 77,76 kN

V6: LED-Wand: 5,0x9,0m [BxH]:

Reaktion pro Aufhängung: Vertikal: 9,11 kN

Horizontal: 12,15 kN

Reaktionen insgesamt: Vertikal: 18,27 kN

Horizontal: 24,30 kN

V7: LED-Wand: 6,0x11,0m [BxH]:

Reaktion pro Aufhängung: Vertikal: 7,13 kN

Reaktionen insgesamt:

Horizontal: 9,51 kN

Vertikal: 26,50 kN

Horizontal: 35,64 kN

Projekt-Nr.: 2024-1060

Auftraggeber: JC Eventtechnik

Projektname: Tri-Frame Truss

12 Schlussbemerkungen

Die Konstruktion wurde gemäß den derzeit gültigen Normen und Bestimmungen berechnet und für die im Kapitel „Lastannahmen“ beschriebenen Belastungen als ausreichend tragfähig nachgewiesen, sofern die Anforderungen und Hinweise in diesem Dokument – insbesondere die in Kapitel 1 – beachtet werden.

run für internen Gebrauch!

Seite 49 von 49

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Die EDV-Ausgabe wird aufgrund der Datenmenge in reduzierter Formangefügt. Die komplette Anlagezur statischen Berechnung kann unter Angabe der Projektnummer per Email an info@expo-engineering.de digital angefordert werden.

AnlagezurStatischenBerechnung -EDV-Ausgabe-

Projekt-Nr.:

Auftraggeber:

Projekt:

Bearbeiter: Datum:

2024-1060

JC Eventtechnik

TRI-FrameTruss -Indoor JZ

Expo Engineering GmbH

Suerkamp 14

D-59302 Oelde fon: +49 (0) 2520931 62- 0 fax: +49 (0) 2520 931 62 - 210 email: info@expo-engineering.de

1. Inhaltsverzeichnis

1. Inhaltsverzeichnis2

2. Projekt3

3. Struktur3

3.1. Querschnitte3

4. Lasten4

4.1. Lastfälle4

4.1.1. Lastfälle - LC14

4.1.1.1. Darstellung Lasten5

4.1.1.2. Resultierende5

4.1.2. Lastfälle - LC25

4.1.2.1. Darstellung Lasten6

4.1.2.2. Resultierende6

5. Kombinatorik6

5.1. Kombinationsvorschrift6

6. Ergebnisse7

6.1. 1D Teile - Schnittgrößen (CS)7

6.1.1. 1D Teile - Schnittgrößen (CS) - CS17

6.1.1.1. Spannungen7

6.1.2. 1D Teile - Schnittgrößen (CS) - CS27

6.1.2.1. Spannungen8

6.1.3. 1D Teile - Schnittgrößen (CS) - CS38

6.1.3.1. Spannungen8

6.1.4. 1D Teile - Schnittgrößen (CS) - CS49

6.1.4.1. Spannungen9

6.1.5. 1D Teile - Schnittgrößen (CS) - Lasten9

6.1.5.1. Spannungen10

6.1.6. 1D Teile - Schnittgrößen (CS) - CS710

6.1.6.1. Spannungen10

6.2. Reaktionen der Kombinationen11

6.2.1. Reaktionen der Kombinationen - GZT11

6.2.2. Reaktionen der Kombinationen - GZG15

2. Projekt

Lizenzbenutzer julian.zurstrassen@expo-engineering.de Organisation ExpoEngineeringGmbH

Projekt JCEventtechnik

Teil TRI-FrameTruss-Indoor

Beschreibung 2024-1060

Bearbeiter JZ

Struktur AllgemeinXYZ

AnzahlKnoten:

AnzahlStäbe:

Anzahl2D-Teile:

AnzahlKörper:

AnzahlQuerschnitte:

Norm EC-EN

NamederProjektdatei 2024-1060StabwerkIndoorRev4.esa

PfadderProjektdatei C:\Users\ julian.zurstrassen.EXPO-ENGINEERIN\ ProjekteJulian\JCEventtechnikGmbH\ 2024-1060Tri-Frame-Truss\02 Berechnungen

3. Struktur

3.1. Querschnitte

NameTypMaterialangabeHerstellung

DetailliertA

CS1KHPEN-AW6082(EP/O,EP/H,ET)T6(0-5)gewalzt619,2079394,2000150056,52346213,5206 48,3000;4,5000394,2000150056,52346213,5206

CS2KHPEN-AW6082(EP/O,EP/H,ET)T6(0-5)gewalzt207,3451132,000012777,64271022,2114 25,0000;3,0000132,000012777,64271022,2114

CS3RHSEN-AW6082(EP/O,EP/H,ET)T6(0-5)gewalzt722,0194361,0097253398,360410135,9344 50,0000;50,0000;361,0097253398,360410135,9344 4,0000;4,0000;0,1000

CS4RechteckEN-AW6082(EP/O,EP/H,ET)T6(0-5)allgemein1050,0000876,5066428750,000012250,0000 70,0000;15,0000875,066119687,50002625,0000

LastenCIRCSt-Seilallgemein50,248542,7112200,980250,2450 8,000042,7112200,871850,2180

CS7KaltgeformtesU-ProfilS235kaltgeformt1067,0160642,75191248425,255531210,6314 80,0000;100,0000;184,55121126449,516818172,1450 4,0000;4,0000

Ansichtnur fü r

4. Lasten

4.1. Lastfälle

4.1.1. Lastfälle - LC1

NameBeschreibungEinwirkungstypLastgruppeRichtung

SpezLasttyp

LC1EigengewichtStändigE-Z Eigengewicht

4.1.1.1. Darstellung Lasten

4.1.1.2. Resultierende

LineareAnalyse, Extremwerte : Global Auswahl : Alle

Lastfälle : LC1

LFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

LC1 0,000,0028,440,58275,720,00

Zentralpunkt

XYZ [m][m][m] -22,3390,0921,257

4.1.2. Lastfälle - LC2

NameBeschreibungEinwirkungstypLastgruppeDauerVorherrschender Lastfall SpezLasttyp

LC2LEDVariabelVKurzNein StandardStatisch

4.1.2.1. Darstellung Lasten

4.1.2.2. Resultierende

LineareAnalyse, Extremwerte : Global Auswahl : Alle

Lastfälle : LC2

LFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

LC2 0,000,00269,00-4,691005,930,00

Zentralpunkt

XYZ [m][m][m] -22,3390,0921,257

5. Kombinatorik

5.1. Kombinationsvorschrift Kombinationsvorschrift

NameBeschreibungderKombinationen

1LC1*1,350+LC2*1,500

2LC1*1,350

3LC1*1,000+LC2*1,500

4LC1*1,000

5LC1*1,000+LC2*1,000

6. Ergebnisse

6.1. 1D Teile - Schnittgrößen (CS)

6.1.1. 1D Teile - Schnittgrößen (CS) - CS1

NameTypDetailliertMaterialangabeHerstellung AIy [mm2][mm4]

CS1KHP48,3000;4,5000EN-AW6082(EP/O,EP/H,ET)T6(0-5)gewalzt619,2079150056,5234

LineareAnalyse, Extremwerte : Querschnitt, System : Hauptsystem Auswahl : Alle

LFK-Klasse : Alle GZT

Querschnitt : CS1 - KHP (48,3000;4,5000)

TeilcssdxLFNVyVzMxMyMz [m][kN][kN][kN][kNm][kNm][kNm]

B4504CS1-KHP2,277GZT/1 -41,49 0,11-0,13-0,010,080,01

B4094CS1-KHP0,272GZT/1 1,612,22 -2,090,01-0,060,00

B4061CS1-KHP0,724GZT/11,22 -1,60 1,51-0,02-0,050,01

B4246CS1-KHP1,250GZT/10,65-0,05 -6,17 -0,04-0,100,00

B2840CS1-KHP0,250GZT/10,430,08 6,91 0,02-0,11-0,01

B2738CS1-KHP2,227GZT/10,38-0,05-6,16 -0,04 0,040,01

B4462CS1-KHP0,250GZT/10,690,086,83 0,02 -0,11-0,01

B4062CS1-KHP0,728GZT/1-5,970,14-0,550,02 -0,13 -0,01

B4504CS1-KHP0,273GZT/1-24,850,164,37-0,01 0,17 0,03

B3940CS1-KHP2,403GZT/1-13,161,44-0,57-0,010,13 -0,07

B4095CS1-KHP0,097GZT/1-13,161,57-0,57-0,01-0,08 0,11

6.1.1.1. Spannungen

LineareAnalyse, Extremwerte : Querschnitt

Auswahl : Alle

LFK-Klasse : Alle GZT

Querschnitt : CS1 - KHP (48,3000;4,5000)

Werte : von Mises

TeildxLFNormal-Normal+SchubvonMisesSigma,Y

B45041,771GZT/1

B42872,223GZT/1

6.1.2. 1D Teile - Schnittgrößen (CS) - CS2

NameTypDetailliertMaterialangabeHerstellung AIy [mm2][mm4]

CS2KHP25,0000;3,0000EN-AW6082(EP/O,EP/H,ET)T6(0-5)gewalzt207,345112777,6427

LineareAnalyse, Extremwerte : Querschnitt, System : Hauptsystem

Auswahl : Alle

LFK-Klasse : Alle GZT

2024-1060

Projekt-Nr.: JC Eventtechnik Auftraggeber: TRI-Frame Truss - Indoor Projekt:

Querschnitt : CS2 - KHP (25,0000;3,0000)

TeilcssdxLFNVyVzMxMyMz [m][kN][kN][kN][kNm][kNm][kNm]

B4493CS2-KHP0,000GZT/1 -7,81 0,000,000,000,000,00

B4077CS2-KHP0,414GZT/1 8,36 0,000,000,000,000,00

B186CS2-KHP0,000GZT/10,01 0,00 0,000,000,000,00

B245CS2-KHP0,427GZT/2-0,030,00 0,00 0,000,000,00

B245CS2-KHP0,000GZT/2-0,030,00 0,00 0,000,000,00

B3914CS2-KHP0,000GZT/10,080,000,00 0,00 0,000,00

B1312CS2-KHP0,000GZT/10,010,000,00 0,00 0,000,00

B186CS2-KHP0,000GZT/20,000,000,000,00 0,000,00

B246CS2-KHP0,275GZT/20,040,000,000,00 0,00 0,00

B186CS2-KHP0,000GZT/30,010,000,000,000,00 0,00

6.1.2.1. Spannungen

LineareAnalyse, Extremwerte : Querschnitt

Auswahl : Alle

LFK-Klasse : Alle GZT

Querschnitt : CS2 - KHP (25,0000;3,0000)

Werte : von Mises

TeildxLFNormal-Normal+SchubvonMisesSigma,Y

6.1.3. 1D Teile - Schnittgrößen (CS) - CS3

NameTypDetailliertMaterialangabeHerstellung AIy [mm2][mm4]

CS3RHS50,0000;50,0000;4,0000;4,0000;0,1000EN-AW6082(EP/O,EP/H,ET)T6(0-5)gewalzt722,0194253398,3604

LineareAnalyse, Extremwerte : Querschnitt, System : Hauptsystem Auswahl : Alle

LFK-Klasse : Alle GZT

Querschnitt : CS3 - RHS (50,0000;50,0000;4,0000;4,0000;0,1000)

TeilcssdxLFNVyVzMxMyMz [m][kN][kN][kN][kNm][kNm][kNm]

B4357CS3-RHS0,250GZT/1 -1,31 0,00-2,690,000,430,00

B4289CS3-RHS0,000GZT/1 41,17 -0,120,06-0,010,080,03

B4247CS3-RHS0,467GZT/116,12 -2,02 -5,58-0,010,040,01

B4063CS3-RHS0,494GZT/15,68 1,416,68 0,00-0,09-0,01

B4096CS3-RHS0,506GZT/15,64-2,00 -6,08 -0,02-0,08-0,01

B4505CS3-RHS0,094GZT/324,27-0,06-1,14 -0,03 0,310,05

B4357CS3-RHS1,250GZT/21,67-0,08-0,08 0,01 -0,010,00

B4063CS3-RHS0,906GZT/113,600,904,67-0,03 -0,29 -0,04

B1309CS3-RHS0,250GZT/1-1,090,013,070,00 0,47 0,00

B4096CS3-RHS0,094GZT/110,570,542,090,00-0,27 -0,07

B4505CS3-RHS1,750GZT/139,270,350,30-0,010,14 0,09

6.1.3.1. Spannungen

LineareAnalyse, Extremwerte : Querschnitt Auswahl : Alle

LFK-Klasse : Alle GZT

2024-1060 Projekt-Nr.: JC Eventtechnik Auftraggeber: TRI-Frame Truss - Indoor Projekt:

Querschnitt : CS3 - RHS (50,0000;50,0000;4,0000;4,0000;0,1000)

Werte : von Mises

TeildxLFNormal-Normal+SchubvonMisesSigma,Y

B13090,250GZT/1 -4,84 0,584,940,00

B42890,250GZT/1

6.1.4. 1D Teile - Schnittgrößen (CS) - CS4

NameTypDetailliertMaterialangabeHerstellung AIy [mm2][mm4]

CS4Rechteck70,0000;15,0000EN-AW6082(EP/O,EP/H,ET)T6(0-5)allgemein1050,0000428750,0000

LineareAnalyse, Extremwerte : Querschnitt, System : Hauptsystem

Auswahl : Alle

LFK-Klasse : Alle GZT

Querschnitt : CS4 - Rechteck (70,0000;15,0000) TeilcssdxLFNVyVzMxMyMz [m][kN][kN][kN][kNm][kNm][kNm]

B2848CS4-Rechteck0,364GZT/1 -5,00 -0,68 5,13 0,00 -0,65 0,09

B1263CS4-Rechteck0,364GZT/1 2,84 -0,02-2,740,00-0,51-0,01

B4470CS4-Rechteck0,364GZT/1-4,83 -1,03 4,930,00-0,620,13

B4263CS4-Rechteck0,364GZT/1-4,46 1,03 4,400,00-0,54-0,13

B1317CS4-Rechteck0,350GZT/1-0,020,18 -5,93 0,010,000,00

B4158CS4-Rechteck0,275GZT/10,06-0,27-5,41 -0,02 0,420,02

B4365CS4-Rechteck0,275GZT/1-0,010,27-5,60 0,02 0,42-0,02

B1263CS4-Rechteck0,000GZT/12,83-0,02-2,730,00 0,48 0,00

B4263CS4-Rechteck0,364GZT/12,18-0,37-2,240,00-0,54 -0,13

B4470CS4-Rechteck0,364GZT/11,810,37-1,710,00-0,39 0,13

6.1.4.1. Spannungen

Kopie zur Ansich trun rüf nenretni Gbe r auch!

LineareAnalyse, Extremwerte : Querschnitt

Auswahl : Alle

LFK-Klasse : Alle GZT

Querschnitt : CS4 - Rechteck (70,0000;15,0000)

Werte : von Mises

TeildxLFNormal-Normal+SchubvonMisesSigma,Y [m][kN/cm2][kN/cm2][kN/cm2][kN/cm2][kN/cm2]

B44700,364GZT/1 -13,22 0,00 13,22 0,00

B42630,364GZT/1 12,14 0,0012,140,00

B43650,350GZT/10,00 1,25 2,170,00

6.1.5. 1D Teile - Schnittgrößen (CS) - Lasten

NameTypDetailliertMaterialangabeHerstellung AIy [mm2][mm4] LastenCIRC8,0000St-Seilallgemein50,2485200,9802

LineareAnalyse, Extremwerte : Querschnitt, System : Hauptsystem

Auswahl : Alle

LFK-Klasse : Alle GZT

Querschnitt : Lasten- CIRC (8,0000)

2024-1060 Projekt-Nr.: JC Eventtechnik Auftraggeber: TRI-Frame Truss - Indoor Projekt:

TeilcssdxLFNVyVzMxMyMz [m][kN][kN][kN][kNm][kNm][kNm]

B4137Lasten-CIRC0,000GZT/1 -0,73 0,00-0,060,000,010,00

B1320Lasten-CIRC0,223GZT/1 9,14 0,00-0,230,00-0,020,00

B4474Lasten-CIRC0,000GZT/11,50 -0,06 -0,09 0,00 0,010,00

B4562Lasten-CIRC0,000GZT/11,06 0,03 -0,010,000,000,00

B4368Lasten-CIRC0,000GZT/18,660,00 -0,35 0,00 0,05 0,00

B4159Lasten-CIRC0,000GZT/18,660,00 0,35 0,00 -0,05 0,00

B4265Lasten-CIRC0,000GZT/11,52-0,060,09 0,00 -0,010,00

B4265Lasten-CIRC0,223GZT/11,52-0,060,090,000,01 -0,01

B4562Lasten-CIRC0,223GZT/11,060,03-0,010,000,00 0,00

6.1.5.1. Spannungen

LineareAnalyse, Extremwerte : Querschnitt

Auswahl : Alle

LFK-Klasse : Alle GZT

Querschnitt : Lasten- CIRC (8,0000)

Werte : von Mises

TeildxLFNormal-Normal+SchubvonMisesSigma,Y [m][kN/cm2][kN/cm2][kN/cm2][kN/cm2][kN/cm2]

B45160,000GZT/1 -17,63 0,0217,630,00

B43680,000GZT/1

6.1.6. 1D Teile - Schnittgrößen (CS) - CS7

NameTypDetailliertMaterialangabeHerstellung AIy [mm2][mm4]

CS7KaltgeformtesU-Profil80,0000;100,0000;4,0000;4,0000S235kaltgeformt1067,01601248425,2555

LineareAnalyse, Extremwerte : Querschnitt, System : Hauptsystem Auswahl : Alle

LFK-Klasse : Alle GZT

Querschnitt : CS7 - Kaltgeformtes U-Profil (80,0000;100,0000;4,0000;4,0000)

TeilcssdxLFNVyVzMxMyMz [m][kN][kN][kN][kNm][kNm][kNm]

B334CS7-KaltgeformtesU-Profil0,250GZT/2 0,00 0,030,000,000,000,00

B4350CS7-KaltgeformtesU-Profil2,250GZT/1 0,47 0,540,000,000,251,22

B1370CS7-KaltgeformtesU-Profil2,250GZT/10,23 -8,43 0,000,000,00-0,12

B1264CS7-KaltgeformtesU-Profil0,250GZT/10,23 8,43 0,000,000,00-0,12

B4565CS7-KaltgeformtesU-Profil0,000GZT/10,26-1,77 -0,10-0,01 0,100,74

B4349CS7-KaltgeformtesU-Profil1,250GZT/10,262,30 0,100,01 0,070,23

B379CS7-KaltgeformtesU-Profil0,250GZT/30,035,480,000,00 0,00 -0,14

B4566CS7-KaltgeformtesU-Profil0,250GZT/10,47-0,550,000,00 0,25 1,21

B334CS7-KaltgeformtesU-Profil0,250GZT/10,00-1,830,000,000,00 -0,23

B4244CS7-KaltgeformtesU-Profil2,500GZT/10,350,000,000,000,00 15,11

6.1.6.1. Spannungen

LineareAnalyse, Extremwerte : Querschnitt

Auswahl : Alle

LFK-Klasse : Alle GZT

Querschnitt : CS7 - Kaltgeformtes U-Profil (80,0000;100,0000;4,0000;4,0000)

Werte : von Mises

TeildxLFNormal-Normal+SchubvonMisesSigma,Y [m][kN/cm2][kN/cm2][kN/cm2][kN/cm2][kN/cm2]

B42442,500GZT/1 -83,11 0,00 83,11 0,00 B3340,250GZT/1 1,26 0,001,260,00 B13702,250GZT/1-0,34 1,47

6.2. Reaktionen der Kombinationen

6.2.1. Reaktionen der Kombinationen - GZT

NameBeschreibungTypLastfälleBeiwert [-]

GZT EN-GZT(STR/GEO)GruppeBLC1-Eigengewicht1,000 LC2-LED1,000

LineareAnalyse, Extremwerte : Knoten

Auswahl : Alle

LF-Kombinationen: GZT

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn11/N539GZT/1 0,00 0,00 5,99 -0,180,000,00

Sn11/N539GZT/4 0,00 0,00 0,27 0,010,000,00

Sn11/N539GZT/20,00 0,00 0,36 0,010,000,00

Sn11/N539GZT/30,000,005,89 -0,19 0,000,00

Sn12/N544GZT/4 0,00 0,00 0,27 0,000,000,00

Sn12/N544GZT/1 0,00 0,00 5,99 0,000,000,00

Sn12/N544GZT/20,00 0,00 0,36 0,000,000,00

Sn13/N549GZT/1 0,00 0,00 3,93 -0,120,000,00

Sn13/N549GZT/4 0,00 0,00 0,16 0,010,000,00

Sn13/N549GZT/20,00 0,00 0,22 0,010,000,00

Sn13/N549GZT/30,000,003,88 -0,12 0,000,00

Sn14/N559GZT/4 0,00 0,00 0,16 0,000,000,00

Sn14/N559GZT/1 0,00 0,00 3,93 0,000,000,00

Sn14/N559GZT/20,00 0,00 0,22 0,000,000,00

Sn15/N564GZT/1 0,00 0,00 3,75 -0,120,000,00

Sn15/N564GZT/4 0,00 0,00 0,11 0,000,000,00

Sn15/N564GZT/20,00 0,00 0,15 0,010,000,00

Sn15/N564GZT/30,000,003,71 -0,12 0,000,00

Sn16/N569GZT/4 0,00 0,00 0,11 0,000,000,00

Sn16/N569GZT/1 0,00 0,00 3,75 0,000,000,00

Sn16/N569GZT/20,00 0,00 0,15 0,000,000,00

Sn18/N653GZT/4 0,00 0,00 0,33 0,000,000,00

Sn18/N653GZT/1 0,01 0,00 6,90 0,000,000,00

Sn18/N653GZT/20,00 0,00 0,44 0,000,000,00

Sn19/N721GZT/1 -0,01 0,00 6,90 -0,210,000,00

Sn19/N721GZT/4 0,00 0,00 0,33 0,010,000,00

Sn19/N721GZT/20,00 0,00 0,44 0,020,000,00

Sn19/N721GZT/30,000,006,79 -0,21 0,000,00

Sn21/N849GZT/4 0,01 0,00 0,38 0,000,000,00

Sn21/N849GZT/1 0,01 0,00 7,60 0,000,000,00

Sn21/N849GZT/20,01 0,00 0,51 0,000,000,00

Sn22/N906GZT/1 -0,01 0,00 7,60 -0,230,000,00

Sn22/N906GZT/4 -0,01 0,00 0,38 0,020,000,00

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn22/N906GZT/2-0,01 0,00 0,52 0,020,000,00

Sn22/N906GZT/3-0,010,007,47 -0,23 0,000,00

Sn23/N1091GZT/1 -0,01 0,00 8,29 -0,240,000,00

Sn23/N1091GZT/4 -0,01 0,00 0,43 0,020,000,00

Sn23/N1091GZT/2-0,01 0,00 0,58 0,020,000,00

Sn23/N1091GZT/3-0,010,008,14 -0,25 0,000,00

Sn26/N1107GZT/4 0,01 0,00 0,43 0,000,000,00

Sn26/N1107GZT/1 0,01 0,00 8,30 0,000,000,00

Sn26/N1107GZT/20,01 0,00 0,59 0,000,000,00

Sn28/N1188GZT/4 0,01 0,00 0,49 0,000,000,00

Sn28/N1188GZT/1 0,02 0,00 8,76 0,000,000,00

Sn28/N1188GZT/20,02 0,00 0,66 0,000,000,00

Sn31/N1331GZT/1 -0,02 0,00 8,76 -0,250,000,00

Sn31/N1331GZT/4 -0,01 0,00 0,49 0,020,000,00

Sn31/N1331GZT/2-0,02 0,00 0,66 0,030,000,00

Sn31/N1331GZT/3-0,010,008,59 -0,26 0,000,00

Sn33/N1459GZT/4 0,02 0,00 0,54 0,000,000,00

Sn33/N1459GZT/1 0,03 0,00 9,24 0,000,000,00

Sn33/N1459GZT/20,03 0,00 0,73 0,000,000,00

Sn34/N1573GZT/1 -0,03 0,00 9,24 -0,270,000,00

Sn34/N1573GZT/4 -0,02 0,00 0,54 0,020,000,00

Sn34/N1573GZT/2-0,03 0,00 0,73 0,030,000,00

Sn34/N1573GZT/3-0,020,009,05 -0,27 0,000,00

Sn36/N1655GZT/4 0,03 0,00 0,60 0,000,000,00

Sn36/N1655GZT/1 0,04 0,00 9,47 0,000,000,00

Sn36/N1655GZT/20,04 0,00 0,81 0,000,000,00

Sn39/N1840GZT/1 -0,04 0,00 9,47 -0,270,000,00

Sn39/N1840GZT/4 -0,03 0,00 0,60 0,020,000,00

Sn39/N1840GZT/2-0,04 0,00 0,81 0,030,000,00

Sn39/N1840GZT/3-0,030,009,26 -0,28 0,000,00

Sn41/N1926GZT/4 0,04 0,00 0,65 0,000,000,00

Sn41/N1926GZT/1 0,05 0,00 8,98 0,000,000,00

Sn41/N1926GZT/20,05 0,00 0,88 0,000,000,00

Sn46/N2144GZT/1 -0,05 0,00 8,98 -0,250,000,00

Sn46/N2144GZT/4 -0,04 0,00 0,65 0,030,000,00

Sn46/N2144GZT/2-0,05 0,00 0,88 0,040,000,00

Sn46/N2144GZT/3-0,040,008,75 -0,26 0,000,00

Sn48/N2272GZT/4 0,04 0,00 0,70 0,000,000,00

Sn48/N2272GZT/1 0,06 0,00 9,72 0,000,000,00

Sn48/N2272GZT/20,06 0,00 0,95 0,000,000,00

Sn49/N2451GZT/1 -0,06 0,00 9,72 -0,270,000,00

Sn49/N2451GZT/4 -0,04 0,00 0,70 0,030,000,00

Sn49/N2451GZT/2-0,06 0,00 0,95 0,040,000,00

Sn49/N2451GZT/3-0,050,009,48 -0,28 0,000,00

Sn59/N2954GZT/4 0,07 0,00 0,81 0,000,000,00

Sn59/N2954GZT/1 0,10 0,00 9,53 0,000,000,00

Sn59/N2954GZT/20,10 0,00 1,09 0,000,000,00

Sn62/N3192GZT/1 -0,10 0,00 9,53 -0,250,000,00

Sn62/N3192GZT/4 -0,07 0,00 0,81 0,030,000,00

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn62/N3192GZT/2-0,10 0,00 1,09 0,040,000,00

Sn62/N3192GZT/3-0,070,009,24 -0,26 0,000,00

Sn63/N3432GZT/1 -0,05 0,00 5,99 -0,180,000,00

Sn63/N3432GZT/4 0,00 0,00 0,27 0,010,000,00

Sn63/N3432GZT/20,00 0,00 0,36 0,010,000,00

Sn63/N3432GZT/3-0,050,005,89 -0,19 0,000,00

Sn64/N3436GZT/4 0,00 0,00 0,27 0,000,000,00

Sn64/N3436GZT/1 0,05 0,00 5,99 0,000,000,00

Sn64/N3436GZT/20,00 0,00 0,36 0,000,000,00

Sn65/N3440GZT/1 -0,01 0,00 3,93 -0,120,000,00

Sn65/N3440GZT/4 0,00 0,00 0,16 0,010,000,00

Sn65/N3440GZT/20,00 0,00 0,22 0,010,000,00

Sn65/N3440GZT/3-0,010,003,88 -0,12 0,000,00

Sn66/N3448GZT/4 0,00 0,00 0,16 0,000,000,00

Sn66/N3448GZT/1 0,01 0,00 3,93 0,000,000,00

Sn66/N3448GZT/20,00 0,00 0,22 0,000,000,00

Sn67/N3452GZT/1 0,00 0,00 3,75 -0,120,000,00

Sn67/N3452GZT/4 0,00 0,00 0,11 0,000,000,00

Sn67/N3452GZT/20,00 0,00 0,15 0,010,000,00

Sn67/N3452GZT/30,000,003,71 -0,12 0,000,00

Sn68/N3456GZT/4 0,00 0,00 0,11 0,000,000,00

Sn68/N3456GZT/1 0,00 0,00 3,75 0,000,000,00

Sn68/N3456GZT/20,00 0,00 0,15 0,000,000,00

Sn69/N3539GZT/4 0,00 0,00 0,33 0,000,000,00

Sn69/N3539GZT/1 0,10 0,00 6,90 0,000,000,00

Sn69/N3539GZT/20,01 0,00 0,44 0,000,000,00

Sn70/N3607GZT/1 -0,10 0,00 6,90 -0,210,000,00

Sn70/N3607GZT/4 0,00 0,00 0,33 0,010,000,00

Sn70/N3607GZT/2-0,01 0,00 0,44 0,020,000,00

Sn70/N3607GZT/3-0,100,006,79 -0,21 0,000,00

Sn71/N3735GZT/4 0,01 0,00 0,38 0,000,000,00

Sn71/N3735GZT/1 0,16 0,00 7,60 0,000,000,00

Sn71/N3735GZT/20,01 0,00 0,51 0,000,000,00

Sn72/N3792GZT/1 -0,16 0,00 7,61 -0,230,000,00

Sn72/N3792GZT/4 -0,01 0,00 0,38 0,020,000,00

Sn72/N3792GZT/2-0,01 0,00 0,52 0,020,000,00

Sn72/N3792GZT/3-0,160,007,47 -0,23 0,000,00

Sn73/N3974GZT/1 -0,25 0,00 8,29 -0,240,000,00

Sn73/N3974GZT/4 -0,01 0,00 0,43 0,020,000,00

Sn73/N3974GZT/2-0,02 0,00 0,58 0,020,000,00

Sn73/N3974GZT/3-0,250,008,14 -0,25 0,000,00

Sn74/N3990GZT/4 0,01 0,00 0,44 0,000,000,00

Sn74/N3990GZT/1 0,25 0,00 8,30 0,000,000,00

Sn74/N3990GZT/20,02 0,00 0,59 0,000,000,00

Sn75/N4070GZT/4 0,02 0,00 0,49 0,000,000,00

Sn75/N4070GZT/1 0,35 0,00 8,77 0,000,000,00

Sn75/N4070GZT/20,03 0,00 0,67 0,000,000,00

Sn76/N4213GZT/1 -0,35 0,00 8,77 -0,250,000,00

Sn76/N4213GZT/4 -0,02 0,00 0,49 0,020,000,00 2024-1060 Projekt-Nr.:

2024-1060

Projekt-Nr.: JC Eventtechnik Auftraggeber: TRI-Frame Truss - Indoor

Projekt:

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn76/N4213GZT/2-0,03 0,00 0,67 0,030,000,00

Sn76/N4213GZT/3-0,350,008,59 -0,26 0,000,00

Sn77/N4341GZT/4 0,03 0,00 0,54 0,000,000,00

Sn77/N4341GZT/1 0,48 0,00 9,24 0,000,000,00

Sn77/N4341GZT/20,04 0,00 0,73 0,000,000,00

Sn78/N4455GZT/1 -0,48 0,00 9,24 -0,270,000,00

Sn78/N4455GZT/4 -0,03 0,00 0,54 0,020,000,00

Sn78/N4455GZT/2-0,04 0,00 0,73 0,030,000,00

Sn78/N4455GZT/3-0,470,009,05 -0,27 0,000,00

Sn79/N4537GZT/4 0,04 0,00 0,60 0,000,000,00

Sn79/N4537GZT/1 0,61 0,00 9,47 0,000,000,00

Sn79/N4537GZT/20,05 0,00 0,81 0,000,000,00

Sn80/N4722GZT/1 -0,61 0,00 9,47 -0,270,000,00

Sn80/N4722GZT/4 -0,04 0,00 0,60 0,020,000,00

Sn80/N4722GZT/2-0,05 0,00 0,81 0,030,000,00

Sn80/N4722GZT/3-0,600,009,26 -0,28 0,000,00

Sn81/N4808GZT/4 0,05 0,00 0,66 0,000,000,00

Sn81/N4808GZT/1 0,71 0,00 8,99 0,000,000,00

Sn81/N4808GZT/20,07 0,00 0,89 0,000,000,00

Sn82/N5026GZT/1 -0,71 0,00 8,99 -0,250,000,00

Sn82/N5026GZT/4 -0,05 0,00 0,66 0,030,000,00

Sn82/N5026GZT/2-0,07 0,00 0,89 0,040,000,00

Sn82/N5026GZT/3-0,690,008,76 -0,26 0,000,00

Sn83/N5154GZT/4 0,07 0,00 0,70 0,000,000,00

Sn83/N5154GZT/1 0,92 0,00 9,73 0,000,000,00

Sn83/N5154GZT/20,09 0,00 0,95 0,000,000,00

Sn84/N5330GZT/1 -0,92 0,00 9,73 -0,270,000,00

Sn84/N5330GZT/4 -0,07 0,00 0,70 0,030,000,00

Sn84/N5330GZT/2-0,09 0,00 0,95 0,040,000,00

Sn84/N5330GZT/3-0,900,009,48 -0,28 0,000,00

Sn87/N5825GZT/4 0,10 0,00 0,81 0,000,000,00

Sn87/N5825GZT/1 1,24 0,00 9,53 0,000,000,00

K o p ie zur Ansichtnur fü r nenretni !hcuarbeG

Sn87/N5825GZT/20,14 0,00 1,09 0,000,000,00

Sn88/N6056GZT/1 -1,24 0,00 9,53 -0,250,000,00

Sn88/N6056GZT/4 -0,10 0,00 0,81 0,030,000,00

Sn88/N6056GZT/2-0,14 0,00 1,09 0,040,000,00

Sn88/N6056GZT/3-1,200,009,25 -0,26 0,000,00

Sn101/N7058GZT/1 -0,08 0,00 8,90 -0,230,000,00

Sn101/N7058GZT/4 -0,06 0,00 0,76 0,030,000,00

Sn101/N7058GZT/2-0,08 0,00 1,03 0,040,000,00

Sn101/N7058GZT/3-0,060,008,64 -0,24 0,000,00

Sn102/N7120GZT/4 0,06 0,00 0,76 0,000,000,00

Sn102/N7120GZT/1 0,08 0,00 8,90 0,000,000,00

Sn102/N7120GZT/20,08 0,00 1,03 0,000,000,00

Sn103/N7414GZT/1 -0,99 0,00 8,90 -0,230,000,00

Sn103/N7414GZT/4 -0,08 0,00 0,76 0,030,000,00

Sn103/N7414GZT/2-0,11 0,00 1,03 0,040,000,00

Sn103/N7414GZT/3-0,960,008,64 -0,24 0,000,00

Sn104/N7478GZT/4 0,08 0,00 0,76 0,000,000,00

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn104/N7478GZT/1 0,99 0,00 8,90 0,000,000,00

Sn104/N7478GZT/20,11 0,00 1,03 0,000,000,00

Sn108/N7675GZT/3 0,09 0,009,080,000,000,00

Sn108/N7675GZT/2 0,120,00 1,17 0,000,000,00

Sn108/N7675GZT/40,090,00 0,86 0,000,000,00

Sn108/N7675GZT/10,120,00 9,39 0,000,000,00

Sn112/N7875GZT/4 0,13 0,00 0,87 0,000,000,00

Sn112/N7875GZT/1 1,40 0,00 9,39 0,000,000,00

Sn112/N7875GZT/20,17 0,00 1,17 0,000,000,00

Sn115/N8067GZT/2 -0,120,00 1,17 0,050,000,00

Sn115/N8067GZT/3 -0,09 0,009,08 -0,25 0,000,00

Sn115/N8067GZT/4-0,090,00 0,86 0,040,000,00

Sn115/N8067GZT/1-0,120,00 9,39 -0,240,000,00

Sn119/N8267GZT/1 -1,40 0,00 9,39 -0,240,000,00

Sn119/N8267GZT/4 -0,13 0,00 0,87 0,040,000,00

Sn119/N8267GZT/2-0,17 0,00 1,17 0,050,000,00

Sn119/N8267GZT/3-1,360,009,09 -0,25 0,000,00

6.2.2. Reaktionen der Kombinationen - GZG

NameBeschreibungTypLastfälleBeiwert [-]

GZG GZG-UmhüllendeLC1-Eigengewicht1,000 LC2-LED1,000

LineareAnalyse, Extremwerte : Knoten Auswahl : Alle LF-Kombinationen: GZG

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn11/N539GZG/5 0,000,004,02-0,120,000,00

Sn11/N539GZG/4 0,00 0,00 0,270,01 0,000,00

Sn12/N544GZG/4 0,00 0,00 0,27 0,000,000,00

Sn12/N544GZG/5 0,000,004,020,000,000,00

zur Ansichtn u r rüf nenretni

Sn13/N549GZG/5 0,000,002,64-0,080,000,00

Sn13/N549GZG/4 0,00 0,00 0,160,01 0,000,00

Sn14/N559GZG/4 0,00 0,00 0,16 0,000,000,00

Sn14/N559GZG/5 0,000,002,640,000,000,00

Sn15/N564GZG/5 0,000,002,51-0,080,000,00

Sn15/N564GZG/4 0,00 0,00 0,110,00 0,000,00

Sn16/N569GZG/4 0,00 0,00 0,11 0,000,000,00

Sn16/N569GZG/5 0,000,002,510,000,000,00

Sn18/N653GZG/4 0,00 0,00 0,33 0,000,000,00

Sn18/N653GZG/5 0,000,004,630,000,000,00

Sn19/N721GZG/5 0,000,004,63-0,140,000,00

Sn19/N721GZG/4 0,00 0,00 0,330,01 0,000,00

Sn21/N849GZG/4 0,01 0,00 0,38 0,000,000,00

Sn21/N849GZG/5 0,010,005,100,000,000,00

Sn22/N906GZG/5 -0,010,005,11-0,150,000,00

Sn22/N906GZG/4 -0,01 0,00 0,380,02 0,000,00

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn23/N1091GZG/5 -0,010,005,57-0,160,000,00

Sn23/N1091GZG/4 -0,01 0,00 0,430,02 0,000,00

Sn26/N1107GZG/4 0,01 0,00 0,43 0,000,000,00

Sn26/N1107GZG/5 0,010,005,570,000,000,00

Sn28/N1188GZG/4 0,01 0,00 0,49 0,000,000,00

Sn28/N1188GZG/5 0,010,005,890,000,000,00

Sn31/N1331GZG/5 -0,010,005,89-0,170,000,00

Sn31/N1331GZG/4 -0,01 0,00 0,490,02 0,000,00

Sn33/N1459GZG/4 0,02 0,00 0,54 0,000,000,00

Sn33/N1459GZG/5 0,020,006,210,000,000,00

Sn34/N1573GZG/5 -0,020,006,21-0,180,000,00

Sn34/N1573GZG/4 -0,02 0,00 0,540,02 0,000,00

Sn36/N1655GZG/4 0,03 0,00 0,60 0,000,000,00

Sn36/N1655GZG/5 0,030,006,370,000,000,00

Sn39/N1840GZG/5 -0,030,006,37-0,180,000,00

Sn39/N1840GZG/4 -0,03 0,00 0,600,02 0,000,00

Sn41/N1926GZG/4 0,04 0,00 0,65 0,000,000,00

Sn41/N1926GZG/5 0,040,006,050,000,000,00

Sn46/N2144GZG/5 -0,040,006,05-0,160,000,00

Sn46/N2144GZG/4 -0,04 0,00 0,650,03 0,000,00

Sn48/N2272GZG/4 0,04 0,00 0,70 0,000,000,00

Sn48/N2272GZG/5 0,050,006,550,000,000,00

Sn49/N2451GZG/5 -0,050,006,55-0,180,000,00

Sn49/N2451GZG/4 -0,04 0,00 0,700,03 0,000,00

Sn59/N2954GZG/4 0,07 0,00 0,81 0,000,000,00

Sn59/N2954GZG/5 0,070,006,430,000,000,00

Sn62/N3192GZG/5 -0,070,006,43-0,160,000,00

Sn62/N3192GZG/4 -0,07 0,00 0,810,03 0,000,00

Sn63/N3432GZG/5 -0,030,004,02-0,120,000,00

Sn63/N3432GZG/4 0,00 0,00 0,270,01 0,000,00

Sn64/N3436GZG/4 0,00 0,00 0,27 0,000,000,00

Sn64/N3436GZG/5 0,030,004,020,000,000,00

Sn65/N3440GZG/5 0,000,002,64-0,080,000,00

Sn65/N3440GZG/4 0,00 0,00 0,160,01 0,000,00

Sn66/N3448GZG/4 0,00 0,00 0,16 0,000,000,00

Sn66/N3448GZG/5 0,000,002,640,000,000,00

Sn67/N3452GZG/5 0,000,002,51-0,080,000,00

Sn67/N3452GZG/4 0,00 0,00 0,110,00 0,000,00

Sn68/N3456GZG/4 0,00 0,00 0,11 0,000,000,00

Sn68/N3456GZG/5 0,000,002,510,000,000,00

Sn69/N3539GZG/4 0,00 0,00 0,33 0,000,000,00

Sn69/N3539GZG/5 0,070,004,630,000,000,00

Sn70/N3607GZG/5 -0,070,004,63-0,140,000,00

Sn70/N3607GZG/4 0,00 0,00 0,330,01 0,000,00

Sn71/N3735GZG/4 0,01 0,00 0,38 0,000,000,00

Sn71/N3735GZG/5 0,110,005,100,000,000,00

Sn72/N3792GZG/5 -0,110,005,11-0,150,000,00

Sn72/N3792GZG/4 -0,01 0,00 0,380,02 0,000,00

Sn73/N3974GZG/5 -0,170,005,57-0,160,000,00

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn73/N3974GZG/4 -0,01 0,00 0,430,02 0,000,00

Sn74/N3990GZG/4 0,01 0,00 0,44 0,000,000,00

Sn74/N3990GZG/5 0,170,005,580,000,000,00

Sn75/N4070GZG/4 0,02 0,00 0,49 0,000,000,00

Sn75/N4070GZG/5 0,240,005,890,000,000,00

Sn76/N4213GZG/5 -0,240,005,89-0,170,000,00

Sn76/N4213GZG/4 -0,02 0,00 0,490,02 0,000,00

Sn77/N4341GZG/4 0,03 0,00 0,54 0,000,000,00

Sn77/N4341GZG/5 0,320,006,210,000,000,00

Sn78/N4455GZG/5 -0,320,006,21-0,180,000,00

Sn78/N4455GZG/4 -0,03 0,00 0,540,02 0,000,00

Sn79/N4537GZG/4 0,04 0,00 0,60 0,000,000,00

Sn79/N4537GZG/5 0,410,006,370,000,000,00

Sn80/N4722GZG/5 -0,410,006,37-0,180,000,00

Sn80/N4722GZG/4 -0,04 0,00 0,600,02 0,000,00

Sn81/N4808GZG/4 0,05 0,00 0,66 0,000,000,00

Sn81/N4808GZG/5 0,480,006,060,000,000,00

Sn82/N5026GZG/5 -0,480,006,06-0,160,000,00

Sn82/N5026GZG/4 -0,05 0,00 0,660,03 0,000,00

Sn83/N5154GZG/4 0,07 0,00 0,70 0,000,000,00

Sn83/N5154GZG/5 0,620,006,550,000,000,00

Sn84/N5330GZG/5 -0,620,006,55-0,180,000,00

Kopie

Sn84/N5330GZG/4 -0,07 0,00 0,700,03 0,000,00

Sn87/N5825GZG/4 0,10 0,00 0,81 0,000,000,00

Sn87/N5825GZG/5 0,830,006,430,000,000,00

Sn88/N6056GZG/5 -0,830,006,43-0,160,000,00

Sn88/N6056GZG/4 -0,10 0,00 0,810,03 0,000,00

Sn101/N7058GZG/5 -0,060,006,01-0,150,000,00

Sn101/N7058GZG/4 -0,06 0,00 0,760,03 0,000,00

Sn102/N7120GZG/4 0,06 0,00 0,76 0,000,000,00

Sn102/N7120GZG/5 0,060,006,010,000,000,00

Sn103/N7414GZG/5 -0,670,006,01-0,150,000,00

Sn103/N7414GZG/4 -0,08 0,00 0,760,03 0,000,00

Sn104/N7478GZG/4 0,08 0,00 0,76 0,000,000,00

Sn104/N7478GZG/5 0,670,006,010,000,000,00

Sn108/N7675GZG/5 0,090,006,340,000,000,00

Sn108/N7675GZG/4 0,09 0,00 0,86 0,000,000,00

Sn112/N7875GZG/4 0,13 0,00 0,87 0,000,000,00

Sn112/N7875GZG/5 0,950,006,350,000,000,00

Sn115/N8067GZG/4 -0,09 0,00 0,860,04 0,000,00

Sn115/N8067GZG/5 -0,090,006,34-0,160,000,00

Sn119/N8267GZG/5 -0,950,006,35-0,160,000,00

Sn119/N8267GZG/4 -0,13 0,00 0,870,04 0,000,00

Die EDV-Ausgabe wird aufgrund der Datenmenge in reduzierter Formangefügt. Die komplette Anlagezur statischen Berechnung kann unter Angabe der Projektnummer per Email an info@expo-engineering.de digital angefordert werden.

AnlagezurStatischenBerechnung

-EDV-Ausgabe-

Projekt-Nr.:

Auftraggeber:

Projekt: Bearbeiter: Datum:

Kopie zur Ansichtn u r rüf nenretni hcuarbeG !

2024-1060

JC Eventtechnik TRI-FrameTruss JZ

Expo Engineering GmbH

Suerkamp 14

D-59302 Oelde fon: +49 (0) 2520931 62- 0 fax: +49 (0) 2520 931 62 - 210 email: info@expo-engineering.de

1. Inhaltsverzeichnis

1. Inhaltsverzeichnis2

2. Projekt3

3. Struktur3

3.1. Querschnitte3

4. Lasten4

4.1. Lastfälle4

4.1.1. Lastfälle - LC14

4.1.1.1. Darstellung Lasten5

4.1.1.2. Resultierende5

4.1.2. Lastfälle - LC25

4.1.2.1. Darstellung Lasten6

4.1.2.2. Resultierende6

4.1.3. Lastfälle - LC36

4.1.3.1. Darstellung Lasten7

4.1.3.2. Resultierende7

4.1.4. Lastfälle - LC47

4.1.4.1. Darstellung Lasten8

4.1.4.2. Resultierende8

5. Kombinatorik8

5.1. Kombinationsvorschrift8

6. Ergebnisse9

6.1. 1D Teile - Schnittgrößen (CS)9

6.1.1. 1D Teile - Schnittgrößen (CS) - CS19

6.1.1.1. Spannungen10

6.1.2. 1D Teile - Schnittgrößen (CS) - CS210

6.1.2.1. Spannungen10

6.1.3. 1D Teile - Schnittgrößen (CS) - CS311

6.1.3.1. Spannungen11

6.1.4. 1D Teile - Schnittgrößen (CS) - CS411

6.1.4.1. Spannungen12

6.1.5. 1D Teile - Schnittgrößen (CS) - Anschlag Frames12

6.1.5.1. Spannungen12

6.1.6. 1D Teile - Schnittgrößen (CS) - Anschlag Frames113

6.1.6.1. Spannungen13

6.2. Reaktionen der Kombinationen13

6.2.1. Reaktionen der Kombinationen - GZT13

6.2.2. Reaktionen der Kombinationen - GZG18

6.2.3. Reaktionen der Kombinationen - GZT122

6.2.4. Reaktionen der Kombinationen - GZT223

6.2.5. Reaktionen der Kombinationen - GZT324

6.2.6. Reaktionen der Kombinationen - GZT425

6.2.7. Reaktionen der Kombinationen - GZT526

6.2.8. Reaktionen der Kombinationen - GZT627

6.2.9. Reaktionen der Kombinationen - GZT728

6.2.10. Reaktionen der Kombinationen - GZT829

6.2.11. Reaktionen der Kombinationen - GZT930

6.2.12. Reaktionen der Kombinationen - GZT1031

6.2.13. Reaktionen der Kombinationen - GZT1132

6.2.14. Reaktionen der Kombinationen - GZT1233

6.2.15. Reaktionen der Kombinationen - GZT1334

6.2.16. Reaktionen der Kombinationen - GZT1435

6.2.17. Reaktionen der Kombinationen - GZT1536

6.2.18. Reaktionen der Kombinationen - GZT1637

6.2.19. Reaktionen der Kombinationen - GZT1738

6.2.20. Reaktionen der Kombinationen - GZT1839

6.2.21. Reaktionen der Kombinationen - GZT1940

6.2.22. Reaktionen der Kombinationen - GZT2041

6.2.23. Reaktionen der Kombinationen - GZG142

6.2.24. Reaktionen der Kombinationen - GZG243

6.2.25. Reaktionen der Kombinationen - GZG344

6.2.26. Reaktionen der Kombinationen - GZG445

6.2.27. Reaktionen der Kombinationen - GZG546

6.2.28. Reaktionen der Kombinationen - GZG647

2. Projekt

Lizenzbenutzer julian.zurstrassen@expo-engineering.de Organisation ExpoEngineeringGmbH

Projekt JCEventtechnik

Teil TRI-FrameTruss

Beschreibung 2024-1060

Bearbeiter JZ

Struktur AllgemeinXYZ

AnzahlKnoten:

AnzahlStäbe:

Anzahl2D-Teile:

AnzahlKörper:

AnzahlQuerschnitte:

Norm EC-EN

NamederProjektdatei 2024-1060StabwerkOutdoorRev6.esa

PfadderProjektdatei C:\Users\ julian.zurstrassen.EXPO-ENGINEERIN\ ProjekteJulian\JCEventtechnikGmbH\ 2024-1060Tri-Frame-Truss\02 Berechnungen

3. Struktur

3.1. Querschnitte

CS1KHPEN-AW6082(EP/O,EP/H,ET)T6(0-5)gewalzt6,19213,942015,00576,2135 8,6634 48,3000;4,50003,942015,00576,2135 8,6634

CS2KHPEN-AW6082(EP/O,EP/H,ET)T6(0-5)gewalzt2,07351,32001,27781,0222 1,4610 25,0000;3,00001,32001,27781,0222 1,4610

CS3RHSEN-AW6082(EP/O,EP/H,ET)T6(0-5)gewalzt7,22023,610125,339810,1359 12,3911 50,0000;50,0000;3,610125,339810,1359 12,3911 4,0000;4,0000; 0,1000

CS4RechteckEN-AW6082(EP/O,EP/H,ET)T6(0-5)allgemein10,50008,765142,875012,2500 18,3750 70,0000;15,00008,75071,96882,6250 3,9375

AnschlagFramesRechteckEN-AW6082(EP/O,EP/H,ET)T6(0-5)allgemein5,00004,175310,41674,1667 6,2500 50,0000;10,00004,16700,41670,8333 1,2500

AnschlagFrames1RechteckEN-AW6082(EP/O,EP/H,ET)T6(0-5)allgemein7,50006,255815,62506,2500 9,3750 50,0000;15,00006,25051,40621,8750 2,8125

4. Lasten

4.1. Lastfälle

4.1.1. Lastfälle - LC1

NameBeschreibungEinwirkungstypLastgruppeRichtung

SpezLasttyp

LC1EigengewichtStändigE-Z Eigengewicht

4.1.1.1. Darstellung Lasten

4.1.1.2. Resultierende

LineareAnalyse, Extremwerte : Global Auswahl : Alle

Lastfälle : LC1

LFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

LC1 0,000,0010,970,9511,010,00

Zentralpunkt

XYZ [m][m][m] 36,5880,050-3,564

4.1.2. Lastfälle - LC2

NameBeschreibungEinwirkungstypLastgruppeDauerVorherrschender Lastfall SpezLasttyp

LC2LEDVariabelVKurzNein StandardStatisch

Projekt-Nr.:

Projekt:

4.1.2.1. Darstellung Lasten

2024-1060

4.1.2.2. Resultierende

LineareAnalyse, Extremwerte : Global Auswahl : Alle

Lastfälle : LC2

LFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

LC2 0,000,00241,16-6,22-26,880,00

Zentralpunkt

XYZ [m][m][m] 36,5880,050-3,564

4.1.3. Lastfälle - LC3

NameBeschreibungEinwirkungstypLastgruppeDauerVorherrschender Lastfall SpezLasttyp

LC3WindfrontalVariabelWKurzNein StandardStatisch

4.1.3.1. Darstellung Lasten

4.1.3.2. Resultierende

LineareAnalyse, Extremwerte : Global Auswahl : Alle

Lastfälle : LC3

LFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

LC3 0,00-338,320,00-53,900,00-88,41

Zentralpunkt

XYZ [m][m][m] 36,5880,050-3,564

4.1.4. Lastfälle - LC4

NameBeschreibungEinwirkungstypLastgruppeDauerVorherrschender Lastfall SpezLasttyp

LC4WindhintenVariabelWKurzNein StandardStatisch

Projekt:

4.1.4.1. Darstellung Lasten

4.1.4.2. Resultierende

LineareAnalyse, Extremwerte : Global Auswahl : Alle

Lastfälle : LC4

LFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

LC4 0,00338,320,1153,933,5388,41

Zentralpunkt

XYZ [m][m][m] 36,5880,050-3,564

5. Kombinatorik

5.1. Kombinationsvorschrift Kombinationsvorschrift

2024-1060

Projekt-Nr.: JC Eventtechnik Auftraggeber: TRI-Frame Truss

Projekt:

NameBeschreibungderKombinationen

1LC1*1,000

2LC1*1,000+LC2*1,000+LC4*1,000

3LC1*1,000+LC3*1,000

4LC1*1,000+LC4*1,000

5LC1*1,000+LC2*1,000+LC3*1,000

6LC1*1,350+LC2*1,500+LC3*1,500

7LC1*1,000+LC4*1,500

8LC1*1,350+LC2*1,500+LC4*1,500

9LC1*1,000+LC2*1,500+LC4*1,500

10LC1*1,350+LC3*1,500

11LC1*1,000+LC2*1,500+LC3*1,500

12LC1*1,000+LC3*1,500

13LC1*1,350

14LC1*1,350+LC4*1,500

15LC1*1,350+LC2*1,500

16LC1*1,000+LC2*1,500

17LC1*1,000+LC2*1,000

18LC1*1,350+LC3*0,900

19LC1*1,350+LC4*0,900

20LC1*1,350+LC2*1,500+LC3*0,900

21LC1*1,350+LC2*1,500+LC4*0,900

22LC1*1,000+LC3*0,900

23LC1*1,000+LC4*0,900

24LC1*1,000+LC2*1,500+LC3*0,900

25LC1*1,000+LC2*1,500+LC4*0,900

6. Ergebnisse

6.1. 1D Teile - Schnittgrößen (CS)

6.1.1. 1D Teile - Schnittgrößen (CS) - CS1

NameTypDetailliertMaterialangabeHerstellung AIy [cm2][cm4]

CS1KHP48,3000;4,5000EN-AW6082(EP/O,EP/H,ET)T6(0-5)gewalzt6,192115,0057

LineareAnalyse, Extremwerte : Querschnitt, System : Hauptsystem Auswahl : Alle

LFK-Klasse : Alle GZT

Querschnitt : CS1 - KHP (48,3000;4,5000)

TeilcssdxLFNVyVzMxMyMz [m][kN][kN][kN][kNm][kNm][kNm]

B4789CS1-KHP1,725GZT15/6 -15,75 5,60-4,95-0,05-0,13-0,03 B4789CS1-KHP1,750GZT18/7 15,52 7,53-5,90-0,090,21-0,12 B4789CS1-KHP2,250GZT15/6-5,65 -7,68 4,620,090,030,00

B4692CS1-KHP0,221GZT15/6-5,65 7,68 -4,69-0,090,16-0,23

B9938CS1-KHP1,250GZT16/814,34-1,03 -12,38 0,00-0,33-0,36

B10033CS1-KHP1,250GZT16/814,341,03 12,38 0,00-0,33-0,36

B4653CS1-KHP0,000GZT20/92,221,47-0,45 -0,14 0,000,00

B4692CS1-KHP0,000GZT20/92,22-1,460,46 0,15 -0,010,00

B7367CS1-KHP2,250GZT16/83,931,449,39-0,02 -0,33 -0,36

B9892CS1-KHP0,250GZT15/6-1,564,28-5,93-0,05 0,28 -0,03

TeilcssdxLFNVyVzMxMyMz [m][kN][kN][kN][kNm][kNm][kNm] B8237CS1-KHP0,750GZT20/94,250,888,14-0,05-0,26 -0,38

B6469CS1-KHP1,250GZT13/100,46-1,03-5,440,040,08 0,33

6.1.1.1. Spannungen

LineareAnalyse, Extremwerte : Querschnitt

Auswahl : Alle

LFK-Klasse : Alle GZT

Querschnitt : CS1 - KHP (48,3000;4,5000)

Werte : von Mises

TeildxLFNormal-Normal+SchubvonMisesSigma,Y [m][kN/cm2][kN/cm2][kN/cm2][kN/cm2][kN/cm2]

B46920,750GZT15/6 -6,99 2,638,340,00

B99381,250GZT16/8 9,96 3,64 11,79 0,00 B46930,250GZT16/81,76 4,34 7,720,00

6.1.2. 1D Teile - Schnittgrößen (CS) - CS2

NameTypDetailliertMaterialangabeHerstellung AIy [cm2][cm4]

CS2KHP25,0000;3,0000EN-AW6082(EP/O,EP/H,ET)T6(0-5)gewalzt2,07351,2778

LineareAnalyse, Extremwerte : Querschnitt, System : Hauptsystem

Auswahl : Alle

LFK-Klasse : Alle GZT Querschnitt : CS2 - KHP (25,0000;3,0000)

TeilcssdxLFNVyVzMxMyMz [m][kN][kN][kN][kNm][kNm][kNm]

B4720CS2-KHP0,400GZT16/8 -11,69 0,000,00-0,010,000,00

B7505CS2-KHP0,400GZT16/8 14,48 0,000,000,000,000,00

B4656CS2-KHP0,000GZT18/71,96 0,00 0,000,010,00 0,00

B4656CS2-KHP0,000GZT15/6-2,73 0,00 0,00-0,010,00 0,00

B4678CS2-KHP0,427GZT1/13-0,100,00 0,00 0,000,000,00

B4678CS2-KHP0,000GZT1/13-0,100,00 0,00 0,000,000,00

B4697CS2-KHP0,000GZT20/9-2,030,000,00 -0,01 0,000,00

B4812CS2-KHP0,000GZT20/9-2,050,000,00 0,01 0,000,00

B4656CS2-KHP0,000GZT20/91,350,000,000,01 0,00 0,00

B4679CS2-KHP0,275GZT1/130,120,000,000,00 0,00 0,00

6.1.2.1. Spannungen

LineareAnalyse, Extremwerte : Querschnitt

Auswahl : Alle

LFK-Klasse : Alle GZT

Querschnitt : CS2 - KHP (25,0000;3,0000)

Werte : von Mises

TeildxLFNormal-Normal+SchubvonMisesSigma,Y [m][kN/cm2][kN/cm2][kN/cm2][kN/cm2][kN/cm2]

B47200,200GZT16/8 -5,64 0,345,670,00

B75050,200GZT16/8 6,99 0,11 6,99 0,00

B46970,000GZT16/8-0,99 0,65 1,500,00 2024-1060 Projekt-Nr.:

6.1.3. 1D Teile - Schnittgrößen (CS) - CS3

NameTypDetailliertMaterialangabeHerstellung

CS3RHS50,0000;50,0000;4,0000;4,0000;0,1000EN-AW6082(EP/O,EP/H,ET)T6(0-5)gewalzt7,220225,3398

LineareAnalyse, Extremwerte : Querschnitt, System : Hauptsystem

Auswahl : Alle

LFK-Klasse : Alle GZT

Querschnitt : CS3 - RHS (50,0000;50,0000;4,0000;4,0000;0,1000) TeilcssdxLFNVyVzMxMyMz [m][kN][kN][kN][kNm][kNm][kNm]

B9939CS3-RHS1,033GZT16/8 -29,47 -0,82-0,72-0,03-0,13-0,02

B9190CS3-RHS0,494GZT16/8 18,98 0,000,000,000,050,06

B4694CS3-RHS0,063GZT16/8-4,22 -4,61 -10,750,13-0,11-0,10

B4791CS3-RHS2,406GZT16/8-4,35 4,65 10,64-0,13-0,45-0,25

B7472CS3-RHS1,033GZT16/8-20,61-4,22 -13,44 -0,03-0,12-0,02

B7597CS3-RHS1,467GZT16/8-20,614,22 13,44 0,03-0,12-0,02

B9760CS3-RHS0,750GZT13/100,34-0,93-0,82 -0,22 0,020,00

B9760CS3-RHS0,750GZT20/90,240,971,31 0,24 0,080,01

B4694CS3-RHS0,094GZT16/8-4,22-4,61-10,750,13 -0,45 -0,25

B4752CS3-RHS1,406GZT16/8-4,22-3,48-7,380,21 0,46 0,24

B4791CS3-RHS2,406GZT16/8-10,73-0,93-1,17-0,14-0,43 -0,26

B4655CS3-RHS0,094GZT16/80,67-1,16-1,79-0,210,45 0,25

6.1.3.1. Spannungen

LineareAnalyse, Extremwerte : Querschnitt

Auswahl : Alle

LFK-Klasse : Alle GZT

Querschnitt : CS3 - RHS (50,0000;50,0000;4,0000;4,0000;0,1000)

Werte : von Mises

TeildxLFNormal-Normal+SchubvonMisesSigma,Y [m][kN/cm2][kN/cm2][kN/cm2][kN/cm2][kN/cm2]

B74721,250GZT16/8 -8,75 0,478,790,00

B47521,406GZT16/8 6,73 1,877,470,00

B99391,467GZT16/8-3,08 4,27 8,020,00

B46940,094GZT16/8-7,203,92 9,89 0,00

6.1.4. 1D Teile - Schnittgrößen (CS) - CS4

NameTypDetailliertMaterialangabeHerstellung AIy [cm2][cm4]

CS4Rechteck70,0000;15,0000EN-AW6082(EP/O,EP/H,ET)T6(0-5)allgemein10,500042,8750

LineareAnalyse, Extremwerte : Querschnitt, System : Hauptsystem

Auswahl : Alle

LFK-Klasse : Alle GZT

Querschnitt : CS4 - Rechteck (70,0000;15,0000)

2024-1060 Projekt-Nr.:

JC Eventtechnik Auftraggeber:

Projekt:

TRI-Frame Truss

TeilcssdxLFNVyVzMxMyMz [m][kN][kN][kN][kNm][kNm][kNm]

B9953CS4-Rechteck0,000GZT18/7 -20,37 -0,01-2,650,000,340,00

B9953CS4-Rechteck0,424GZT15/6 21,65 -0,021,480,000,46-0,01

B10072CS4-Rechteck0,424GZT16/8-16,05 -0,25 18,940,00-1,340,02

B9953CS4-Rechteck0,424GZT16/8-16,05 0,2518,94 0,00 -1,34 -0,02

B9953CS4-Rechteck0,494GZT17/127,44-0,05 -10,22 0,000,020,00

B4701CS4-Rechteck0,000GZT20/9-1,030,00-0,11 -0,03 -0,020,00

B4702CS4-Rechteck0,000GZT13/100,290,00-0,19 0,03 0,040,00

B7486CS4-Rechteck0,424GZT17/1220,150,002,660,00 0,79 0,00

B9953CS4-Rechteck0,424GZT16/8-19,28-0,04-3,600,00-1,04 -0,02

B10072CS4-Rechteck0,424GZT16/8-19,280,04-3,600,00-1,04 0,02

6.1.4.1. Spannungen

LineareAnalyse, Extremwerte : Querschnitt

Auswahl : Alle

LFK-Klasse : Alle GZT

Querschnitt : CS4 - Rechteck (70,0000;15,0000)

Werte : von Mises

nur

-14,39

B99530,494GZT16/8-1,53 2,71 4,930,00

6.1.5. 1D Teile - Schnittgrößen (CS) - Anschlag Frames

NameTypDetailliertMaterialangabeHerstellung AIy [cm2][cm4]

AnschlagFramesRechteck50,0000;10,0000EN-AW6082(EP/O,EP/H,ET)T6(0-5)allgemein5,000010,4167

LineareAnalyse, Extremwerte : Querschnitt, System : Hauptsystem

Auswahl : Alle

LFK-Klasse : Alle GZT

Querschnitt : AnschlagFrames - Rechteck (50,0000;10,0000)

TeilcssdxLFNVyVzMxMyMz [m][kN][kN][kN][kNm][kNm][kNm]

B9629AnschlagFrames-Rechteck0,000GZT13/10 -4,63 0,00 -2,97 0,000,000,00

B9629AnschlagFrames-Rechteck0,064GZT16/8 7,55 0,002,970,000,190,00

B4667AnschlagFrames-Rechteck0,000GZT18/70,00 0,00 0,000,000,00 0,00

B4667AnschlagFrames-Rechteck0,000GZT13/100,00 0,00 0,000,000,00 0,00

B9629AnschlagFrames-Rechteck0,000GZT14/144,630,00 2,97 0,000,000,00

B9629AnschlagFrames-Rechteck0,064GZT13/10-4,630,00-2,970,00 -0,19 0,00

B9629AnschlagFrames-Rechteck0,064GZT14/144,630,002,970,00 0,19 0,00

6.1.5.1. Spannungen

LineareAnalyse, Extremwerte : Querschnitt

Auswahl : Alle

LFK-Klasse : Alle GZT

Querschnitt : AnschlagFrames - Rechteck (50,0000;10,0000)

Werte : von Mises

2024-1060

Projekt-Nr.: JC Eventtechnik Auftraggeber: TRI-Frame Truss Projekt:

TeildxLFNormal-Normal+SchubvonMisesSigma,Y [m][kN/cm2][kN/cm2][kN/cm2][kN/cm2][kN/cm2]

B67230,000GZT15/6 0,00 0,000,000,00

B96290,064GZT16/8 6,08 0,00 6,08 0,00

ipoK e

B96290,000GZT16/81,51 0,89 2,160,00

6.1.6. 1D Teile - Schnittgrößen (CS) - Anschlag Frames1

NameTypDetailliertMaterialangabeHerstellung AIy [cm2][cm4]

AnschlagFrames1Rechteck50,0000;15,0000EN-AW6082(EP/O,EP/H,ET)T6(0-5)allgemein7,500015,6250

LineareAnalyse, Extremwerte : Querschnitt, System : Hauptsystem

Auswahl : Alle

LFK-Klasse : Alle GZT

z ur Ansicht - nur für i nt nenre

Querschnitt : AnschlagFrames1 - Rechteck (50,0000;15,0000)

TeilcssdxLFNVyVzMxMyMz [m][kN][kN][kN][kNm][kNm][kNm]

B9628AnschlagFrames1-Rechteck0,000GZT14/14 -9,27 0,00 2,97 0,000,000,00

B9628AnschlagFrames1-Rechteck0,064GZT15/6 9,71 0,00-2,970,00-0,190,00

B4666AnschlagFrames1-Rechteck0,000GZT13/100,00 0,00 0,000,000,000,00

B4666AnschlagFrames1-Rechteck0,000GZT16/80,00 0,00 0,000,000,000,00

B9628AnschlagFrames1-Rechteck0,000GZT13/109,270,00 -2,97 0,000,000,00

B9628AnschlagFrames1-Rechteck0,064GZT13/109,270,00-2,970,00 -0,19 0,00

B9628AnschlagFrames1-Rechteck0,064GZT14/14-9,260,002,970,00 0,19 0,00

B4666AnschlagFrames1-Rechteck0,000GZT15/60,000,000,000,000,00 0,00

B4666AnschlagFrames1-Rechteck0,000GZT14/140,000,000,000,000,00 0,00

6.1.6.1. Spannungen

LineareAnalyse, Extremwerte : Querschnitt

Auswahl : Alle

LFK-Klasse : Alle GZT

Querschnitt : AnschlagFrames1 - Rechteck (50,0000;15,0000)

Werte : von Mises

TeildxLFNormal-Normal+SchubvonMisesSigma,Y [m][kN/cm2][kN/cm2][kN/cm2][kN/cm2][kN/cm2]

B47680,000GZT14/14 0,00 0,000,000,00

B96280,064GZT15/6 4,34 0,00 4,34 0,00

B96280,000GZT15/61,29 0,59 1,650,00

6.2. Reaktionen der Kombinationen

6.2.1. Reaktionen der Kombinationen - GZT

NameBeschreibungTypLastfälleBeiwert [-]

GZT EN-GZT(STR/GEO)GruppeBLC1-Eigengewicht1,000 LC2-LED1,000 LC3-Windfrontal1,000 LC4-Windhinten1,000

LineareAnalyse, Extremwerte : Knoten

Auswahl : Alle

LF-Kombinationen: GZT

Projekt:

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn118/N8606GZT/12 -0,01 -14,590,560,060,000,00

Sn118/N8606GZT/8 0,0814,5911,30 -0,190,000,00

Sn118/N8606GZT/60,05 -14,59 11,21-0,200,000,00

Sn118/N8606GZT/10,010,00 0,56 0,050,000,00

Sn118/N8606GZT/160,060,0011,02 -0,22 0,000,00

Sn118/N8606GZT/140,0214,590,84 0,08 0,000,00

Sn118/N8606GZT/130,010,000,750,07 0,000,00

Sn119/N8777GZT/8 -0,0814,5811,24 -0,170,000,00

Sn119/N8777GZT/12 0,01 -14,580,560,030,000,00

Sn119/N8777GZT/6-0,05 -14,58 11,17-0,220,000,00

Sn119/N8777GZT/1-0,010,00 0,56 0,050,000,00

Sn119/N8777GZT/11-0,05-14,5810,98 -0,24 0,000,00

Sn119/N8777GZT/14-0,0214,580,82 0,10 0,000,00

Sn119/N8777GZT/13-0,010,000,750,07 0,000,00

Sn138/N11776GZT/8 -0,20 14,4310,86-0,220,000,00

Sn138/N11776GZT/12 0,03 -14,450,430,020,000,00

Sn138/N11776GZT/6-0,14 -14,4710,88 -0,240,000,00

Sn138/N11776GZT/7-0,04 14,450,41 0,050,000,00

Sn138/N11776GZT/11-0,14-14,4710,74 -0,26 0,000,00

Sn138/N11776GZT/14-0,0414,450,56 0,06 0,000,00

Sn138/N11776GZT/13-0,010,000,570,05 0,000,00

Sn140/N11892GZT/12 -0,04-12,280,33 0,040,000,00

Sn140/N11892GZT/8 0,1912,309,22 -0,180,000,00

Sn140/N11892GZT/90,1912,309,10 -0,19 0,000,00

Sn140/N11892GZT/10-0,04-12,280,45 0,05 0,000,00

Sn140/N11892GZT/130,010,000,460,04 0,000,00

Sn141/N12021GZT/8 -0,1912,309,22 -0,180,000,00

Sn141/N12021GZT/12 0,04-12,280,33 0,040,000,00

Sn141/N12021GZT/9-0,1912,309,10 -0,19 0,000,00

Sn141/N12021GZT/100,04-12,280,45 0,05 0,000,00

Sn141/N12021GZT/13-0,010,000,460,04 0,000,00

Sn143/N12122GZT/12 -0,03 -14,450,430,020,000,00

Sn143/N12122GZT/8 0,20 14,4310,86-0,220,000,00

Sn143/N12122GZT/60,14 -14,4710,88 -0,240,000,00

Sn143/N12122GZT/70,04 14,450,41 0,050,000,00

Sn143/N12122GZT/110,14-14,4710,74 -0,26 0,000,00

Sn143/N12122GZT/140,0414,450,56 0,06 0,000,00

Sn143/N12122GZT/130,010,000,570,05 0,000,00

Sn151/N13673GZT/8 -0,2418,0713,54 -0,140,000,00

Sn151/N13673GZT/12 0,01-18,030,27 -0,090,000,00

Sn151/N13673GZT/11-0,21-17,9913,28 -0,38 0,000,00

Sn151/N13673GZT/14-0,0218,030,53 0,15 0,000,00

Sn151/N13673GZT/13-0,010,000,460,04 0,000,00

Sn152/N13073GZT/7 -0,01 12,720,620,050,000,00

Sn152/N13073GZT/6 0,04 -12,719,30-0,250,000,00

Sn152/N13073GZT/100,01 -12,73 -0,040,000,000,00

Sn152/N13073GZT/90,02 12,74 9,95-0,190,000,00

Sn152/N13073GZT/120,01-12,73 -0,12 -0,010,000,00

Sn152/N13073GZT/80,0212,74 10,04 -0,180,000,00

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn152/N13073GZT/110,04-12,719,21 -0,25 0,000,00

Sn152/N13073GZT/14-0,0112,720,70 0,06 0,000,00

Sn152/N13073GZT/130,000,000,330,03 0,000,00

Sn153/N13069GZT/8 -0,1013,97 10,09-0,250,000,00

Sn153/N13069GZT/12 0,03-13,93 0,400,050,000,00

Sn153/N13069GZT/7-0,0313,93 0,13 -0,010,000,00

Sn153/N13069GZT/6-0,03-13,90 10,37 -0,190,000,00

Sn153/N13069GZT/9-0,1013,9710,00 -0,26 0,000,00

Sn153/N13069GZT/100,03-13,930,50 0,06 0,000,00

Sn153/N13069GZT/130,000,000,360,03 0,000,00

Sn154/N13285GZT/12 -0,06 -13,520,310,130,000,00

K o p ie zur

Sn154/N13285GZT/8 0,16 13,459,58-0,350,000,00

Ansicht

Sn154/N13285GZT/60,04 -13,599,68 -0,140,000,00

Sn154/N13285GZT/70,06 13,510,21 -0,080,000,00

Sn154/N13285GZT/90,1613,459,49 -0,35 0,000,00

Sn154/N13285GZT/10-0,06-13,520,40 0,13 0,000,00

Sn154/N13285GZT/130,000,000,350,03 0,000,00

Sn155/N13402GZT/12 -0,04-13,880,18 0,080,000,00

Sn155/N13402GZT/8 0,1113,9310,33 -0,280,000,00

Sn155/N13402GZT/90,1113,9310,24 -0,29 0,000,00

Sn155/N13402GZT/10-0,04-13,880,28 0,08 0,000,00

Sn155/N13402GZT/130,000,000,360,03 0,000,00

Sn156/N13169GZT/8 -0,15 13,469,61-0,340,000,00

Sn156/N13169GZT/12 0,05 -13,530,290,120,000,00

Sn156/N13169GZT/6-0,05 -13,609,68 -0,150,000,00

Sn156/N13169GZT/7-0,05 13,530,22 -0,070,000,00

Sn156/N13169GZT/9-0,1513,469,52 -0,35 0,000,00

Sn156/N13169GZT/100,05-13,530,38 0,13 0,000,00

Sn156/N13169GZT/130,000,000,350,03 0,000,00

Sn157/N13398GZT/8 -0,05 12,969,06-0,190,000,00

Sn157/N13398GZT/12 0,02 -13,000,620,020,000,00

Sn157/N13398GZT/6-0,01 -13,039,80 -0,200,000,00

Sn157/N13398GZT/7-0,02 12,99-0,12 0,030,000,00

Sn157/N13398GZT/11-0,01-13,039,71 -0,21 0,000,00

Sn157/N13398GZT/14-0,0212,99-0,03 0,04 0,000,00

Sn157/N13398GZT/130,000,000,330,03 0,000,00

Sn160/N13562GZT/12 -0,02-18,030,27 -0,090,000,00

Sn160/N13562GZT/8 0,2518,0713,54 -0,140,000,00

Sn160/N13562GZT/110,20-17,9913,28 -0,38 0,000,00

Sn160/N13562GZT/140,0318,030,52 0,15 0,000,00

Sn160/N13562GZT/130,010,000,460,04 0,000,00

Sn169/N14490GZT/10 -0,11 -15,150,84 0,05 0,000,00

Sn169/N14490GZT/9 0,13 15,0710,49 -0,27 0,000,00

Sn169/N14490GZT/6-0,08 -15,2311,41 -0,230,000,00

Sn169/N14490GZT/70,11 15,15-0,08 0,010,000,00

Sn169/N14490GZT/130,000,000,430,03 0,000,00

Sn170/N14963GZT/6 -0,18 -10,867,97-0,310,000,00

Sn170/N14963GZT/7 0,12 10,930,470,180,000,00

Sn170/N14963GZT/12-0,12 -10,920,00 -0,140,000,00 2024-1060 Projekt-Nr.:

Projekt-Nr.:

2024-1060

JC Eventtechnik Auftraggeber:

Projekt:

TRI-Frame Truss

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn170/N14963GZT/80,06 10,998,44 0,010,000,00

Sn170/N14963GZT/11-0,18-10,867,89 -0,32 0,000,00

Sn170/N14963GZT/140,1210,930,55 0,19 0,000,00

Sn170/N14963GZT/130,000,000,320,03 0,000,00

Sn171/N14607GZT/6 -0,12 -14,1910,13-0,170,000,00

Sn171/N14607GZT/7 0,03 14,230,83-0,030,000,00

Sn171/N14607GZT/10-0,04 -14,23 -0,09 0,09 0,000,00

Sn171/N14607GZT/9-0,06 14,26 11,05 -0,29 0,000,00

Sn171/N14607GZT/12-0,03-14,23 -0,20 0,080,000,00

Sn171/N14607GZT/8-0,0614,26 11,16 -0,280,000,00

Sn171/N14607GZT/130,000,000,420,04 0,000,00

Sn172/N14717GZT/13 0,00 0,000,370,04 0,000,00

Sn172/N14717GZT/110,00 -13,40 10,02-0,060,000,00

Sn172/N14717GZT/140,00 13,36 -0,32-0,140,000,00

Sn172/N14717GZT/70,0013,36 -0,41 -0,140,000,00

Sn172/N14717GZT/60,00-13,40 10,11 -0,060,000,00

Sn172/N14717GZT/90,0013,318,65 -0,41 0,000,00

Sn172/N14717GZT/100,00-13,351,05 0,21 0,000,00

Sn173/N14906GZT/7 -0,12 10,930,470,180,000,00

Sn173/N14906GZT/6 0,18 -10,867,97-0,310,000,00

Sn173/N14906GZT/120,12 -10,920,00 -0,140,000,00

Sn173/N14906GZT/8-0,06 10,998,44 0,010,000,00

Sn173/N14906GZT/110,18-10,867,89 -0,32 0,000,00

Sn173/N14906GZT/14-0,1210,930,55 0,19 0,000,00

Sn173/N14906GZT/130,000,000,320,03 0,000,00

Sn174/N14827GZT/9 -0,13 15,0710,49 -0,27 0,000,00

Sn174/N14827GZT/10 0,11 -15,150,84 0,05 0,000,00

Sn174/N14827GZT/60,08 -15,2311,41 -0,230,000,00

Sn174/N14827GZT/7-0,11 15,15-0,08 0,010,000,00

Sn174/N14827GZT/130,000,000,430,03 0,000,00

Sn175/N15031GZT/7 -0,03 14,230,83-0,030,000,00

Sn175/N15031GZT/6 0,12 -14,1910,13-0,170,000,00

Sn175/N15031GZT/100,04 -14,23 -0,09 0,09 0,000,00

Sn175/N15031GZT/90,06 14,26 11,05 -0,29 0,000,00

Sn175/N15031GZT/120,03-14,23 -0,20 0,080,000,00

Sn175/N15031GZT/80,0614,26 11,16 -0,280,000,00

Sn175/N15031GZT/130,000,000,420,04 0,000,00

Sn183/N15957GZT/12 -0,03 -10,530,300,100,000,00

Sn183/N15957GZT/8 0,10 10,477,54-0,260,000,00

Sn183/N15957GZT/60,04 -10,587,61 -0,110,000,00

Sn183/N15957GZT/70,03 10,520,22 -0,050,000,00

Sn183/N15957GZT/90,1010,477,45 -0,26 0,000,00

Sn183/N15957GZT/10-0,03-10,530,39 0,11 0,000,00

Sn183/N15957GZT/130,000,000,350,03 0,000,00

Sn184/N16087GZT/12 -0,02-10,89 0,280,040,000,00

Sn184/N16087GZT/8 0,0610,92 8,08-0,180,000,00

Sn184/N16087GZT/70,0210,89 0,25 0,010,000,00

Sn184/N16087GZT/60,02-10,86 8,11 -0,150,000,00

Sn184/N16087GZT/90,0610,927,99 -0,19 0,000,00

2024-1060

Projekt-Nr.: JC Eventtechnik Auftraggeber: TRI-Frame Truss

Projekt:

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn184/N16087GZT/10-0,02-10,890,37 0,05 0,000,00

Sn184/N16087GZT/130,000,000,360,03 0,000,00

Sn186/N16397GZT/8 -0,10 10,477,54-0,260,000,00

Sn186/N16397GZT/12 0,03 -10,530,300,100,000,00

Sn186/N16397GZT/6-0,04 -10,587,61 -0,110,000,00

Sn186/N16397GZT/7-0,03 10,520,22 -0,050,000,00

Sn186/N16397GZT/9-0,1010,477,45 -0,26 0,000,00

Sn186/N16397GZT/100,03-10,530,39 0,11 0,000,00

Sn186/N16397GZT/130,000,000,350,03 0,000,00

Sn187/N16189GZT/12 -0,02-14,020,29 -0,070,000,00

Sn187/N16189GZT/8 0,2114,0510,63 -0,100,000,00

Sn187/N16189GZT/110,16-13,9910,40 -0,30 0,000,00

Sn187/N16189GZT/140,0314,020,51 0,13 0,000,00

Sn187/N16189GZT/130,010,000,460,04 0,000,00

Sn188/N15844GZT/8 -0,2114,0510,63 -0,100,000,00

Sn188/N15844GZT/12 0,02-14,020,29 -0,070,000,00

Sn188/N15844GZT/11-0,16-13,9910,40 -0,30 0,000,00

Sn188/N15844GZT/14-0,0314,020,51 0,13 0,000,00

Sn188/N15844GZT/13-0,010,000,460,04 0,000,00

Sn189/N16083GZT/8 -0,0610,92 8,08-0,180,000,00

Sn189/N16083GZT/12 0,02-10,89 0,280,040,000,00

Sn189/N16083GZT/7-0,0210,89 0,25 0,010,000,00

Sn189/N16083GZT/6-0,02-10,86 8,11 -0,150,000,00

Sn189/N16083GZT/9-0,0610,927,99 -0,19 0,000,00

Sn189/N16083GZT/100,02-10,890,37 0,05 0,000,00

Sn189/N16083GZT/130,000,000,360,03 0,000,00

Sn200/N17358GZT/12 -0,01-14,25 0,27-0,100,000,00

Sn200/N17358GZT/8 0,1014,27 10,57-0,100,000,00

Sn200/N17358GZT/70,0114,25 0,17 0,140,000,00

Sn200/N17358GZT/60,07-14,23 10,66 -0,340,000,00

Sn200/N17358GZT/110,07-14,2310,59 -0,35 0,000,00

Sn200/N17358GZT/140,0114,250,25 0,14 0,000,00

Sn200/N17358GZT/130,000,000,300,03 0,000,00

Sn201/N17510GZT/7 -0,04 13,790,710,170,000,00

Sn201/N17510GZT/6 0,14 -13,7510,01-0,360,000,00

Sn201/N17510GZT/120,04 -13,79-0,28 -0,130,000,00

Sn201/N17510GZT/80,06 13,8311,00 -0,060,000,00

Sn201/N17510GZT/110,14-13,759,94 -0,37 0,000,00

Sn201/N17510GZT/14-0,0413,790,79 0,18 0,000,00

Sn201/N17510GZT/130,000,000,290,02 0,000,00

Sn202/N17518GZT/7 -0,0113,06-0,63 -0,170,000,00

Sn202/N17518GZT/6 0,01-13,129,99 -0,050,000,00

Sn202/N17518GZT/90,0013,008,26 -0,43 0,000,00

Sn202/N17518GZT/100,01-13,061,11 0,21 0,000,00

Sn202/N17518GZT/130,000,000,270,02 0,000,00

Sn203/N17526GZT/7 -0,01 12,110,46-0,050,000,00

Sn203/N17526GZT/6 0,01 -12,118,59-0,150,000,00

Sn203/N17526GZT/100,01 -12,12 0,02 0,09 0,000,00

Sn203/N17526GZT/9-0,01 12,12 9,02 -0,29 0,000,00

Projekt-Nr.:

2024-1060

JC Eventtechnik Auftraggeber: TRI-Frame Truss

Projekt:

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn203/N17526GZT/120,01-12,12 -0,05 0,080,000,00

Sn203/N17526GZT/8-0,0112,12 9,09 -0,280,000,00

Sn203/N17526GZT/130,000,000,280,02 0,000,00

Sn204/N17643GZT/6 -0,12 -13,9010,35-0,400,000,00

Sn204/N17643GZT/7 0,02 13,910,380,220,000,00

Sn204/N17643GZT/12-0,02 -13,910,05 -0,180,000,00

Sn204/N17643GZT/8-0,08 13,9310,67 -0,010,000,00

Sn204/N17643GZT/11-0,12-13,9010,27 -0,41 0,000,00

Sn204/N17643GZT/140,0213,910,45 0,22 0,000,00

Sn204/N17643GZT/130,000,000,290,02 0,000,00

Sn205/N17713GZT/6 -0,03 -12,699,27-0,100,000,00

Sn205/N17713GZT/7 0,03 12,690,38-0,140,000,00

Sn205/N17713GZT/10-0,03 -12,70 0,10 0,18 0,000,00

Sn205/N17713GZT/90,02 12,70 9,55 -0,41 0,000,00

Sn205/N17713GZT/12-0,03-12,70 0,03 0,170,000,00

Sn205/N17713GZT/80,0212,70 9,62 -0,410,000,00

Sn205/N17713GZT/130,000,000,270,02 0,000,00

Sn206/N17786GZT/10 0,00 -13,220,64 0,13 0,000,00

Sn206/N17786GZT/9 0,01 13,159,36 -0,37 0,000,00

Sn206/N17786GZT/60,01 -13,2810,15 -0,140,000,00

Sn206/N17786GZT/70,00 13,22-0,16 -0,090,000,00

Sn206/N17786GZT/130,000,000,280,02 0,000,00

Sn207/N17850GZT/8 -0,1013,9210,56 -0,150,000,00

Sn207/N17850GZT/12 0,00-13,880,06 -0,050,000,00

Sn207/N17850GZT/11-0,09-13,8410,17 -0,29 0,000,00

Sn207/N17850GZT/14-0,0113,880,45 0,09 0,000,00

Sn207/N17850GZT/130,000,000,300,03 0,000,00

Sn208/N17962GZT/12 -0,06 -18,230,350,030,000,00

Sn208/N17962GZT/8 0,3018,23 13,65-0,300,000,00

Sn208/N17962GZT/60,17 -18,23 13,65-0,310,000,00

Sn208/N17962GZT/10,010,00 0,35 0,030,000,00

Sn208/N17962GZT/150,230,00 13,65 -0,300,000,00

Sn208/N17962GZT/110,17-18,2313,53 -0,32 0,000,00

Sn208/N17962GZT/140,0718,230,47 0,04 0,000,00

Sn208/N17962GZT/130,010,000,470,04 0,000,00

Sn210/N18133GZT/8 -0,3018,23 13,65-0,300,000,00

Sn210/N18133GZT/12 0,06 -18,230,350,030,000,00

Sn210/N18133GZT/6-0,17 -18,23 13,65-0,310,000,00

Sn210/N18133GZT/1-0,010,00 0,35 0,030,000,00

Sn210/N18133GZT/15-0,230,00 13,65 -0,300,000,00

Sn210/N18133GZT/11-0,17-18,2313,53 -0,32 0,000,00

Sn210/N18133GZT/14-0,0718,230,47 0,04 0,000,00

Sn210/N18133GZT/13-0,010,000,470,04 0,000,00

6.2.2. Reaktionen der Kombinationen - GZG

NameBeschreibungTypLastfälleBeiwert [-]

GZG GZG-UmhüllendeLC1-Eigengewicht1,000 LC2-LED1,000

2024-1060

Projekt-Nr.: JC Eventtechnik Auftraggeber: TRI-Frame Truss Projekt:

LC3-Windfrontal1,000

LC4-Windhinten1,000

LineareAnalyse, Extremwerte : Knoten

Auswahl : Alle

LF-Kombinationen: GZG

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn118/N8606GZG/3 0,00 -9,720,560,060,000,00

Sn118/N8606GZG/2 0,059,727,59 -0,120,000,00

Sn118/N8606GZG/50,04 -9,72 7,53-0,130,000,00

Sn118/N8606GZG/10,010,00 0,56 0,050,000,00

Sn118/N8606GZG/170,050,007,53 -0,130,000,00

Sn118/N8606GZG/40,019,720,62 0,06 0,000,00

Sn119/N8777GZG/2 -0,059,727,55 -0,110,000,00

Sn119/N8777GZG/3 0,00 -9,720,560,040,000,00

Sn119/N8777GZG/5-0,04 -9,72 7,50 -0,14 0,000,00

Sn119/N8777GZG/1-0,010,00 0,56 0,050,000,00

Sn119/N8777GZG/4-0,019,720,61 0,07 0,000,00

Sn119/N8777GZG/17-0,050,007,50-0,13 0,000,00

Sn138/N11776GZG/2 -0,14 9,627,28-0,140,000,00

Sn138/N11776GZG/3 0,01 -9,640,430,030,000,00

Sn138/N11776GZG/5-0,09 -9,657,30-0,16 0,000,00

Sn138/N11776GZG/4-0,03 9,630,410,04 0,000,00

Sn138/N11776GZG/17-0,11-0,017,29-0,15 0,000,00

Sn140/N11892GZG/3 -0,03-8,180,330,04 0,000,00

Sn140/N11892GZG/2 0,138,206,18-0,12 0,000,00

Sn140/N11892GZG/170,100,016,17-0,11 0,000,00

Sn141/N12021GZG/2 -0,138,206,18-0,12 0,000,00

Sn141/N12021GZG/3 0,03-8,180,330,04 0,000,00

Sn141/N12021GZG/17-0,100,016,17-0,11 0,000,00

Sn143/N12122GZG/3 -0,01 -9,640,430,030,000,00

Sn143/N12122GZG/2 0,14 9,627,28-0,140,000,00

Sn143/N12122GZG/50,09 -9,657,30-0,16 0,000,00

Sn143/N12122GZG/40,03 9,630,410,04 0,000,00

Sn143/N12122GZG/170,11-0,017,29-0,15 0,000,00

Sn151/N13673GZG/2 -0,1612,059,06 -0,090,000,00

Sn151/N13673GZG/3 0,00-12,020,29 -0,050,000,00

Sn151/N13673GZG/5-0,14-11,998,96 -0,25 0,000,00

Sn151/N13673GZG/4-0,0112,020,38 0,10 0,000,00

Sn151/N13673GZG/17-0,150,039,01-0,17 0,000,00

Sn152/N13073GZG/4 0,00 8,480,49 0,04 0,000,00

Sn152/N13073GZG/5 0,03 -8,476,23 -0,16 0,000,00

Sn152/N13073GZG/30,01 -8,480,00 0,000,000,00

Sn152/N13073GZG/20,02 8,496,72 -0,120,000,00

Sn152/N13073GZG/170,020,016,47-0,14 0,000,00

Sn153/N13069GZG/2 -0,079,31 6,76 -0,17 0,000,00

Sn153/N13069GZG/3 0,02-9,29 0,36 0,04 0,000,00

Sn153/N13069GZG/4-0,029,29 0,17 0,000,000,00

2024-1060 Projekt-Nr.: JC Eventtechnik Auftraggeber: TRI-Frame Truss Projekt:

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn153/N13069GZG/5-0,02-9,26 6,94 -0,130,000,00

Sn153/N13069GZG/17-0,040,026,85-0,15 0,000,00

Sn154/N13285GZG/3 -0,04 -9,010,29 0,09 0,000,00

Sn154/N13285GZG/2 0,11 8,966,42 -0,23 0,000,00

Sn154/N13285GZG/50,03 -9,066,48 -0,090,000,00

Sn154/N13285GZG/40,04 9,010,23 -0,040,000,00

Sn154/N13285GZG/170,07-0,056,45-0,16 0,000,00

Sn155/N13402GZG/3 -0,03-9,250,210,06 0,000,00

Sn155/N13402GZG/2 0,079,296,91-0,18 0,000,00

Sn155/N13402GZG/170,040,036,86-0,15 0,000,00

Sn156/N13169GZG/2 -0,10 8,976,43 -0,23 0,000,00

Sn156/N13169GZG/3 0,03 -9,020,28 0,09 0,000,00

Sn156/N13169GZG/5-0,03 -9,076,48 -0,090,000,00

Sn156/N13169GZG/4-0,04 9,020,24 -0,040,000,00

Sn156/N13169GZG/17-0,07-0,056,45-0,16 0,000,00

Sn157/N13398GZG/2 -0,03 8,646,07-0,130,000,00

Sn157/N13398GZG/3 0,01 -8,660,490,020,000,00

Sn157/N13398GZG/5-0,01 -8,696,56-0,13 0,000,00

Sn157/N13398GZG/4-0,01 8,660,000,03 0,000,00

Sn157/N13398GZG/17-0,02-0,026,31-0,13 0,000,00

Sn160/N13562GZG/3 -0,01-12,020,29 -0,050,000,00

Sn160/N13562GZG/2 0,1712,049,06 -0,090,000,00

Sn160/N13562GZG/50,14-11,998,97 -0,25 0,000,00

Sn160/N13562GZG/40,0212,020,38 0,10 0,000,00

Sn160/N13562GZG/170,150,039,01-0,17 0,000,00

Sn169/N14490GZG/3 -0,07 -10,100,59 0,03 0,000,00

Sn169/N14490GZG/2 0,08 10,047,10 -0,17 0,000,00

Sn169/N14490GZG/5-0,06 -10,167,64 -0,150,000,00

Sn169/N14490GZG/40,07 10,100,05 0,020,000,00

Sn169/N14490GZG/170,01-0,067,37-0,16 0,000,00

Sn170/N14963GZG/5 -0,12 -7,245,34 -0,21 0,000,00

Sn170/N14963GZG/4 0,08 7,290,39 0,13 0,000,00

Sn170/N14963GZG/3-0,08 -7,280,08 -0,090,000,00

Sn170/N14963GZG/20,04 7,335,65 0,010,000,00

Sn170/N14963GZG/17-0,040,055,49-0,10 0,000,00

Sn171/N14607GZG/5 -0,08 -9,466,78-0,110,000,00

Sn171/N14607GZG/4 0,02 9,480,66-0,010,000,00

Sn171/N14607GZG/3-0,02 -9,48-0,030,06 0,000,00

Sn171/N14607GZG/2-0,04 9,517,47-0,19 0,000,00

Sn171/N14607GZG/17-0,060,037,13-0,15 0,000,00

Sn172/N14717GZG/17 0,00 -0,036,31-0,15 0,000,00

Sn172/N14717GZG/50,00 -8,936,77 -0,030,000,00

Sn172/N14717GZG/40,00 8,90-0,19 -0,090,000,00

Sn172/N14717GZG/20,008,875,86 -0,26 0,000,00

Sn172/N14717GZG/30,00-8,900,73 0,14 0,000,00

Sn173/N14906GZG/4 -0,08 7,290,39 0,13 0,000,00

Sn173/N14906GZG/5 0,12 -7,245,34 -0,21 0,000,00

Sn173/N14906GZG/30,08 -7,280,08 -0,090,000,00

Sn173/N14906GZG/2-0,04 7,335,65 0,010,000,00

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn173/N14906GZG/170,040,055,49-0,10 0,000,00

Sn174/N14827GZG/2 -0,08 10,047,10 -0,17 0,000,00

Sn174/N14827GZG/3 0,07 -10,100,59 0,03 0,000,00

Sn174/N14827GZG/50,06 -10,167,64 -0,150,000,00

Sn174/N14827GZG/4-0,07 10,100,05 0,020,000,00

Sn174/N14827GZG/17-0,01-0,067,37-0,16 0,000,00

Sn175/N15031GZG/4 -0,02 9,480,66-0,010,000,00

Sn175/N15031GZG/5 0,08 -9,466,78-0,110,000,00

Sn175/N15031GZG/30,02 -9,48-0,030,06 0,000,00

Sn175/N15031GZG/20,04 9,517,47-0,19 0,000,00

Sn175/N15031GZG/170,060,037,13-0,15 0,000,00

Sn183/N15957GZG/3 -0,02 -7,020,28 0,07 0,000,00

Sn183/N15957GZG/2 0,07 6,985,05 -0,17 0,000,00

Sn183/N15957GZG/50,03 -7,065,10 -0,070,000,00

Sn183/N15957GZG/40,02 7,020,23 -0,020,000,00

Sn183/N15957GZG/170,05-0,045,08-0,12 0,000,00

Sn184/N16087GZG/3 -0,01-7,26 0,28 0,03 0,000,00

Sn184/N16087GZG/2 0,047,28 5,42 -0,12 0,000,00

Sn184/N16087GZG/40,017,26 0,26 0,010,000,00

Sn184/N16087GZG/50,02-7,24 5,44 -0,100,000,00

Sn184/N16087GZG/170,030,025,43-0,11 0,000,00

Sn186/N16397GZG/2 -0,07 6,985,05 -0,17 0,000,00

Sn186/N16397GZG/3 0,02 -7,020,28 0,07 0,000,00

Sn186/N16397GZG/5-0,03 -7,065,10 -0,070,000,00

Sn186/N16397GZG/4-0,02 7,020,23 -0,020,000,00

Sn186/N16397GZG/17-0,05-0,045,08-0,12 0,000,00

Sn187/N16189GZG/3 -0,01-9,350,30 -0,040,000,00

Sn187/N16189GZG/2 0,149,377,12 -0,060,000,00

Sn187/N16189GZG/50,11-9,337,05 -0,19 0,000,00

Sn187/N16189GZG/40,029,350,37 0,09 0,000,00

Sn187/N16189GZG/170,130,027,08-0,13 0,000,00

Sn188/N15844GZG/2 -0,149,377,12 -0,060,000,00

Sn188/N15844GZG/3 0,01-9,350,30 -0,040,000,00

Sn188/N15844GZG/5-0,11-9,337,05 -0,19 0,000,00

Sn188/N15844GZG/4-0,029,350,37 0,09 0,000,00

Sn188/N15844GZG/17-0,130,027,08-0,13 0,000,00

Sn189/N16083GZG/2 -0,047,28 5,42 -0,12 0,000,00

Sn189/N16083GZG/3 0,01-7,26 0,28 0,03 0,000,00

Sn189/N16083GZG/4-0,017,26 0,26 0,010,000,00

Sn189/N16083GZG/5-0,02-7,24 5,44 -0,100,000,00

Sn189/N16083GZG/17-0,030,025,43-0,11 0,000,00

Sn200/N17358GZG/3 -0,01-9,50 0,25-0,060,000,00

Sn200/N17358GZG/2 0,069,51 7,07-0,070,000,00

Sn200/N17358GZG/40,019,50 0,190,10 0,000,00

Sn200/N17358GZG/50,05-9,49 7,13-0,23 0,000,00

Sn200/N17358GZG/170,060,017,10-0,15 0,000,00

Sn201/N17510GZG/4 -0,02 9,190,55 0,12 0,000,00

Sn201/N17510GZG/5 0,09 -9,176,69 -0,24 0,000,00

Sn201/N17510GZG/30,03 -9,19-0,12 -0,080,000,00 2024-1060 Projekt-Nr.:

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn201/N17510GZG/20,04 9,227,36 -0,040,000,00

Sn201/N17510GZG/170,070,037,03-0,14 0,000,00

Sn202/N17518GZG/4 0,008,71-0,35 -0,110,000,00

Sn202/N17518GZG/5 0,01-8,756,68 -0,030,000,00

Sn202/N17518GZG/20,008,665,57 -0,28 0,000,00

Sn202/N17518GZG/30,00-8,710,76 0,14 0,000,00

Sn202/N17518GZG/170,00-0,046,13-0,15 0,000,00

Sn203/N17526GZG/4 -0,01 8,080,37-0,030,000,00

Sn203/N17526GZG/5 0,01 -8,075,74-0,100,000,00

Sn203/N17526GZG/30,01 -8,080,040,06 0,000,00

Sn203/N17526GZG/2-0,01 8,086,08-0,18 0,000,00

Sn203/N17526GZG/170,000,005,91-0,14 0,000,00

Sn204/N17643GZG/5 -0,08 -9,266,92 -0,27 0,000,00

Sn204/N17643GZG/4 0,01 9,280,32 0,15 0,000,00

Sn204/N17643GZG/3-0,01 -9,280,11 -0,110,000,00

Sn204/N17643GZG/2-0,05 9,297,14 0,000,000,00

Sn204/N17643GZG/17-0,070,017,03-0,14 0,000,00

Sn205/N17713GZG/5 -0,02 -8,466,20-0,060,000,00

Sn205/N17713GZG/4 0,02 8,460,32-0,080,000,00

Sn205/N17713GZG/3-0,02 -8,460,090,12 0,000,00

Sn205/N17713GZG/20,01 8,476,43-0,27 0,000,00

Sn205/N17713GZG/170,000,016,32-0,17 0,000,00

Sn206/N17786GZG/3 0,00 -8,810,45 0,09 0,000,00

Sn206/N17786GZG/2 0,01 8,776,31 -0,24 0,000,00

Sn206/N17786GZG/50,01 -8,866,79 -0,090,000,00

Sn206/N17786GZG/40,00 8,81-0,04 -0,060,000,00

Sn206/N17786GZG/170,01-0,056,55-0,17 0,000,00

Sn207/N17850GZG/2 -0,079,287,06 -0,100,000,00

Sn207/N17850GZG/3 0,00-9,250,11 -0,030,000,00

Sn207/N17850GZG/5-0,06-9,226,85 -0,19 0,000,00

Sn207/N17850GZG/40,009,250,32 0,06 0,000,00

Sn207/N17850GZG/17-0,060,036,95-0,14 0,000,00

Sn208/N17962GZG/3 -0,04 -12,150,350,030,000,00

Sn208/N17962GZG/2 0,2012,15 9,14-0,200,000,00

Sn208/N17962GZG/50,11 -12,15 9,14 -0,20 0,000,00

Sn208/N17962GZG/10,010,00 0,35 0,030,000,00

Sn208/N17962GZG/170,160,00 9,14 -0,20 0,000,00

Sn208/N17962GZG/40,0512,150,35 0,03 0,000,00

Sn210/N18133GZG/2 -0,2012,15 9,14-0,200,000,00

Sn210/N18133GZG/3 0,04 -12,150,350,030,000,00

Sn210/N18133GZG/5-0,11 -12,15 9,14 -0,20 0,000,00

Sn210/N18133GZG/1-0,010,00 0,35 0,030,000,00

Sn210/N18133GZG/17-0,160,00 9,14 -0,20 0,000,00

Sn210/N18133GZG/4-0,0512,150,35 0,03 0,000,00

6.2.3. Reaktionen der Kombinationen - GZT1

NameBeschreibungTypLastfälleBeiwert

Projekt:

LineareAnalyse, Extremwerte : Knoten

Auswahl : Alle

LF-Kombinationen: GZT1

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn118/N8606GZT1/13

0,010,000,750,070,000,00

Sn119/N8777GZT1/13 -0,010,000,750,070,000,00

Sn138/N11776GZT1/13 -0,010,000,570,050,000,00

Sn140/N11892GZT1/13 0,010,000,460,040,000,00

Sn141/N12021GZT1/13 -0,010,000,460,040,000,00

Sn143/N12122GZT1/13 0,010,000,570,050,000,00

Sn151/N13673GZT1/13 -0,010,000,460,040,000,00

Sn152/N13073GZT1/13 0,000,000,330,030,000,00

Sn153/N13069GZT1/13 0,000,000,360,030,000,00

Sn154/N13285GZT1/13 0,000,000,350,030,000,00

Sn155/N13402GZT1/13 0,000,000,360,030,000,00

Sn156/N13169GZT1/13 0,000,000,350,030,000,00

Sn157/N13398GZT1/13 0,000,000,330,030,000,00

Sn160/N13562GZT1/13 0,010,000,460,040,000,00

Sn169/N14490GZT1/13 0,000,000,430,030,000,00

Sn170/N14963GZT1/13 0,000,000,320,030,000,00

Sn171/N14607GZT1/13 0,000,000,420,040,000,00

Sn172/N14717GZT1/13 0,000,000,370,040,000,00

Sn173/N14906GZT1/13 0,000,000,320,030,000,00

Sn174/N14827GZT1/13 0,000,000,430,030,000,00

Sn175/N15031GZT1/13 0,000,000,420,040,000,00

Sn183/N15957GZT1/13 0,000,000,350,030,000,00

Sn184/N16087GZT1/13 0,000,000,360,030,000,00

Sn186/N16397GZT1/13 0,000,000,350,030,000,00

Sn187/N16189GZT1/13 0,010,000,460,040,000,00

Sn188/N15844GZT1/13 -0,010,000,460,040,000,00

Sn189/N16083GZT1/13 0,000,000,360,030,000,00

Sn200/N17358GZT1/13 0,000,000,300,030,000,00

Sn201/N17510GZT1/13

Sn202/N17518GZT1/13

Sn203/N17526GZT1/13

0,000,000,290,020,000,00

0,000,000,270,020,000,00

0,000,000,280,020,000,00

Sn204/N17643GZT1/13 0,000,000,290,020,000,00

Sn205/N17713GZT1/13 0,000,000,270,020,000,00

Sn206/N17786GZT1/13 0,000,000,280,020,000,00

Sn207/N17850GZT1/13 0,000,000,300,030,000,00

Sn208/N17962GZT1/13 0,010,000,470,040,000,00

Sn210/N18133GZT1/13 -0,010,000,470,040,000,00

6.2.4. Reaktionen der Kombinationen - GZT2

NameBeschreibungTypLastfälleBeiwert [-]

GZT2 GZT-linearLC1-Eigengewicht1,000

LineareAnalyse, Extremwerte : Knoten

Auswahl : Alle

LF-Kombinationen: GZT2 2024-1060 Projekt-Nr.:

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn118/N8606GZT2/1 0,010,000,560,050,000,00

Sn119/N8777GZT2/1 -0,010,000,560,050,000,00

Sn138/N11776GZT2/1 -0,010,000,420,040,000,00

Sn140/N11892GZT2/1 0,010,000,340,030,000,00

Sn141/N12021GZT2/1 -0,010,000,340,030,000,00

Sn143/N12122GZT2/1 0,010,000,420,040,000,00

Sn151/N13673GZT2/1 -0,010,000,340,030,000,00

Sn152/N13073GZT2/1 0,000,000,250,020,000,00

Sn153/N13069GZT2/1 0,000,000,260,020,000,00

Sn154/N13285GZT2/1 0,000,000,260,020,000,00

Sn155/N13402GZT2/1 0,000,000,260,020,000,00

Sn156/N13169GZT2/1 0,000,000,260,020,000,00

Sn157/N13398GZT2/1 0,000,000,250,020,000,00

Sn160/N13562GZT2/1 0,010,000,340,030,000,00

Sn169/N14490GZT2/1 0,000,000,320,030,000,00

Sn170/N14963GZT2/1 0,000,000,240,020,000,00

Sn171/N14607GZT2/1 0,000,000,310,030,000,00

Sn172/N14717GZT2/1 0,000,000,270,030,000,00

Sn173/N14906GZT2/1 0,000,000,240,020,000,00

Sn174/N14827GZT2/1 0,000,000,320,030,000,00

Sn175/N15031GZT2/1 0,000,000,310,030,000,00

Sn183/N15957GZT2/1 0,000,000,260,020,000,00

Sn184/N16087GZT2/1 0,000,000,270,020,000,00

Sn186/N16397GZT2/1 0,000,000,260,020,000,00

Sn187/N16189GZT2/1 0,010,000,340,030,000,00

Sn188/N15844GZT2/1 -0,010,000,340,030,000,00

Sn189/N16083GZT2/1 0,000,000,270,020,000,00

Sn200/N17358GZT2/1 0,000,000,220,020,000,00

Sn201/N17510GZT2/1 0,000,000,210,020,000,00

Sn202/N17518GZT2/1 0,000,000,200,020,000,00

Sn203/N17526GZT2/1 0,000,000,200,020,000,00

Sn204/N17643GZT2/1 0,000,000,210,020,000,00

Sn205/N17713GZT2/1 0,000,000,200,020,000,00

Sn206/N17786GZT2/1 0,000,000,200,020,000,00

Sn207/N17850GZT2/1 0,000,000,220,020,000,00

Sn208/N17962GZT2/1 0,010,000,350,030,000,00

Sn210/N18133GZT2/1 -0,010,000,350,030,000,00

6.2.5. Reaktionen der Kombinationen - GZT3

NameBeschreibungTypLastfälleBeiwert [-]

GZT3

GZT-linearLC1-Eigengewicht1,350 LC3-Windfrontal0,900

LineareAnalyse, Extremwerte : Knoten

Auswahl : Alle

LF-Kombinationen: GZT3

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn118/N8606GZT3/18 0,00-8,750,750,070,000,00

Sn119/N8777GZT3/18 0,00-8,750,750,060,000,00

Sn138/N11776GZT3/18 0,01-8,670,570,040,000,00

Sn140/N11892GZT3/18 -0,02-7,370,460,050,000,00

Sn141/N12021GZT3/18 0,02-7,370,460,050,000,00

Sn143/N12122GZT3/18 -0,01-8,670,570,040,000,00

Sn151/N13673GZT3/18 0,00-10,820,41-0,030,000,00

Sn152/N13073GZT3/18 0,00-7,640,110,010,000,00

Sn153/N13069GZT3/18 0,02-8,360,440,050,000,00

Sn154/N13285GZT3/18 -0,03-8,110,380,090,000,00

Sn155/N13402GZT3/18 -0,02-8,330,310,060,000,00

Sn156/N13169GZT3/18 0,03-8,120,370,090,000,00

Sn157/N13398GZT3/18 0,01-7,800,550,030,000,00

Sn160/N13562GZT3/18 -0,01-10,820,42-0,030,000,00

Sn169/N14490GZT3/18 -0,06-9,090,680,040,000,00

Sn170/N14963GZT3/18 -0,07-6,550,18-0,070,000,00

Sn171/N14607GZT3/18 -0,02-8,540,110,070,000,00

Sn172/N14717GZT3/18 0,00-8,010,780,140,000,00

Sn173/N14906GZT3/18 0,07-6,550,18-0,070,000,00

Sn174/N14827GZT3/18 0,06-9,090,680,040,000,00

Sn175/N15031GZT3/18 0,02-8,540,110,070,000,00

Sn183/N15957GZT3/18 -0,02-6,320,370,080,000,00

Sn184/N16087GZT3/18 -0,01-6,530,370,040,000,00

Sn186/N16397GZT3/18 0,02-6,320,370,080,000,00

Sn187/N16189GZT3/18 -0,01-8,410,42-0,020,000,00

Sn188/N15844GZT3/18 0,01-8,410,42-0,020,000,00

Sn189/N16083GZT3/18 0,01-6,530,370,040,000,00

Sn200/N17358GZT3/18 -0,01-8,550,32-0,050,000,00

Sn201/N17510GZT3/18 0,02-8,27-0,01-0,070,000,00

Sn202/N17518GZT3/18 0,00-7,840,770,140,000,00

Sn203/N17526GZT3/18 0,01-7,270,130,060,000,00

Sn204/N17643GZT3/18 -0,01-8,350,19-0,090,000,00

Sn205/N17713GZT3/18 -0,02-7,620,170,120,000,00

Sn206/N17786GZT3/18 0,00-7,930,490,090,000,00

Sn207/N17850GZT3/18 0,00-8,330,20-0,010,000,00

Sn208/N17962GZT3/18 -0,03-10,940,470,040,000,00

Sn210/N18133GZT3/18 0,03-10,940,470,040,000,00

6.2.6. Reaktionen der Kombinationen - GZT4

NameBeschreibungTypLastfälleBeiwert [-]

GZT4 GZT-linearLC1-Eigengewicht1,350 LC4-Windhinten0,900

LineareAnalyse, Extremwerte : Knoten

Auswahl : Alle

LF-Kombinationen: GZT4 2024-1060 Projekt-Nr.:

2024-1060 Projekt-Nr.:

Projekt:

Truss

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn118/N8606GZT4/19 0,018,750,810,070,000,00

Sn119/N8777GZT4/19 -0,018,750,800,090,000,00

Sn138/N11776GZT4/19 -0,038,670,560,060,000,00

Sn140/N11892GZT4/19 0,037,370,470,040,000,00

Sn141/N12021GZT4/19 -0,037,370,470,040,000,00

Sn143/N12122GZT4/19 0,038,670,560,060,000,00

Sn151/N13673GZT4/19 -0,0210,820,500,110,000,00

Sn152/N13073GZT4/19 0,007,630,560,050,000,00

Sn153/N13069GZT4/19 -0,028,360,270,010,000,00

Sn154/N13285GZT4/19 0,048,110,32-0,030,000,00

Sn155/N13402GZT4/19 0,038,330,410,000,000,00

Sn156/N13169GZT4/19 -0,038,120,33-0,030,000,00

Sn157/N13398GZT4/19 -0,017,800,110,030,000,00

Sn160/N13562GZT4/19 0,0210,820,500,110,000,00

Sn169/N14490GZT4/19 0,069,090,190,030,000,00

Sn170/N14963GZT4/19 0,076,560,460,130,000,00

Sn171/N14607GZT4/19 0,028,530,730,000,000,00

Sn172/N14717GZT4/19 0,008,01-0,05-0,070,000,00

Sn173/N14906GZT4/19 -0,076,560,460,130,000,00

Sn174/N14827GZT4/19 -0,069,090,190,030,000,00

Sn175/N15031GZT4/19 -0,028,530,730,000,000,00

Sn183/N15957GZT4/19 0,026,310,33-0,010,000,00

Sn184/N16087GZT4/19 0,016,540,350,020,000,00

Sn186/N16397GZT4/19 -0,026,310,33-0,010,000,00

Sn187/N16189GZT4/19 0,028,410,490,090,000,00

Sn188/N15844GZT4/19 -0,028,410,490,090,000,00

Sn189/N16083GZT4/19 -0,016,540,350,020,000,00

Sn200/N17358GZT4/19 0,018,550,270,100,000,00

Sn201/N17510GZT4/19 -0,028,280,590,120,000,00

Sn202/N17518GZT4/19 0,007,84-0,22-0,090,000,00

Sn203/N17526GZT4/19 -0,017,270,43-0,020,000,00

Kopie zur Ansich trun rüf nenretni Gbe r auch!

Sn204/N17643GZT4/19 0,018,350,390,140,000,00

Sn205/N17713GZT4/19 0,027,620,38-0,070,000,00

Sn206/N17786GZT4/19 0,007,930,06-0,040,000,00

Sn207/N17850GZT4/19 0,008,330,390,060,000,00

Sn208/N17962GZT4/19 0,0410,940,470,040,000,00

Sn210/N18133GZT4/19 -0,0410,940,470,040,000,00

6.2.7. Reaktionen der Kombinationen - GZT5

NameBeschreibungTypLastfälleBeiwert [-]

GZT5 GZT-linearLC1-Eigengewicht1,350 LC2-LED1,500

LineareAnalyse, Extremwerte : Knoten Auswahl : Alle

LF-Kombinationen: GZT5

Projekt:

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn118/N8606GZT5/15 0,070,0011,21-0,210,000,00

Sn119/N8777GZT5/15 -0,070,0011,17-0,200,000,00

Sn138/N11776GZT5/15 -0,17-0,0210,87-0,230,000,00

Sn140/N11892GZT5/15 0,150,029,21-0,170,000,00

Sn141/N12021GZT5/15 -0,150,029,21-0,170,000,00

Sn143/N12122GZT5/15 0,17-0,0210,87-0,230,000,00

Sn151/N13673GZT5/15 -0,230,0413,47-0,260,000,00

Sn152/N13073GZT5/15 0,030,019,67-0,210,000,00

Sn153/N13069GZT5/15 -0,070,0410,23-0,220,000,00

Sn154/N13285GZT5/15 0,10-0,079,63-0,240,000,00

Sn155/N13402GZT5/15 0,070,0510,25-0,220,000,00

Sn156/N13169GZT5/15 -0,10-0,079,64-0,240,000,00

Sn157/N13398GZT5/15 -0,03-0,049,43-0,200,000,00

Sn160/N13562GZT5/15 0,230,0413,47-0,260,000,00

Sn169/N14490GZT5/15 0,02-0,0811,01-0,240,000,00

Sn170/N14963GZT5/15 -0,060,078,20-0,150,000,00

Sn171/N14607GZT5/15 -0,090,0410,65-0,230,000,00

Sn172/N14717GZT5/15 0,00-0,059,43-0,230,000,00

Sn173/N14906GZT5/15 0,060,078,20-0,150,000,00

Sn174/N14827GZT5/15 -0,02-0,0811,01-0,240,000,00

Sn175/N15031GZT5/15 0,090,0410,65-0,230,000,00

Sn183/N15957GZT5/15 0,07-0,067,58-0,180,000,00

Sn184/N16087GZT5/15 0,040,038,10-0,160,000,00

e z u r Ansicht - nur für int e nenr !hcuarbeG

Sn186/N16397GZT5/15 -0,07-0,067,58-0,180,000,00

Sn187/N16189GZT5/15 0,190,0310,58-0,190,000,00

Sn188/N15844GZT5/15 -0,190,0310,58-0,190,000,00

Sn189/N16083GZT5/15 -0,040,038,10-0,160,000,00

Sn200/N17358GZT5/15 0,080,0210,62-0,220,000,00

Sn201/N17510GZT5/15 0,100,0410,51-0,210,000,00

Sn202/N17518GZT5/15 0,00-0,069,16-0,230,000,00

Sn203/N17526GZT5/15 0,000,018,84-0,210,000,00

Sn204/N17643GZT5/15 -0,100,0210,51-0,210,000,00

Sn205/N17713GZT5/15 0,000,019,45-0,250,000,00

Sn206/N17786GZT5/15 0,01-0,079,79-0,250,000,00

Sn207/N17850GZT5/15 -0,100,0410,40-0,220,000,00

Sn208/N17962GZT5/15 0,230,0013,65-0,300,000,00

Sn210/N18133GZT5/15 -0,230,0013,65-0,300,000,00

6.2.8. Reaktionen der Kombinationen - GZT6

NameBeschreibungTypLastfälleBeiwert [-]

GZT6

GZT-linearLC1-Eigengewicht1,350

LC2-LED1,500

LC3-Windfrontal0,900

LineareAnalyse, Extremwerte : Knoten

Auswahl : Alle

LF-Kombinationen: GZT6 2024-1060

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn118/N8606GZT6/20 0,06-8,7511,21-0,200,000,00

Sn119/N8777GZT6/20 -0,06-8,7511,17-0,210,000,00

Sn138/N11776GZT6/20 -0,15-8,6910,88-0,240,000,00

Sn140/N11892GZT6/20 0,12-7,359,20-0,170,000,00

Sn141/N12021GZT6/20 -0,12-7,359,20-0,170,000,00

Sn143/N12122GZT6/20 0,15-8,6910,88-0,240,000,00

Sn151/N13673GZT6/20 -0,22-10,7813,43-0,330,000,00

Sn152/N13073GZT6/20 0,04-7,629,45-0,230,000,00

Sn153/N13069GZT6/20 -0,05-8,3210,32-0,210,000,00

Sn154/N13285GZT6/20 0,07-8,189,66-0,180,000,00

Sn155/N13402GZT6/20 0,04-8,2810,20-0,190,000,00

Sn156/N13169GZT6/20 -0,07-8,199,66-0,180,000,00

Sn157/N13398GZT6/20 -0,02-7,839,65-0,200,000,00

Sn160/N13562GZT6/20 0,21-10,7813,43-0,330,000,00

Sn169/N14490GZT6/20 -0,04-9,1711,25-0,230,000,00

Sn170/N14963GZT6/20 -0,13-6,498,06-0,250,000,00

Sn171/N14607GZT6/20 -0,11-8,5010,34-0,190,000,00

Sn172/N14717GZT6/20 0,00-8,069,84-0,120,000,00

Sn173/N14906GZT6/20 0,13-6,498,06-0,250,000,00

Sn174/N14827GZT6/20 0,04-9,1711,25-0,230,000,00

Sn175/N15031GZT6/20 0,11-8,5010,34-0,190,000,00

Sn183/N15957GZT6/20 0,05-6,377,60-0,140,000,00

Sn184/N16087GZT6/20 0,03-6,518,11-0,160,000,00

Sn186/N16397GZT6/20 -0,05-6,377,60-0,140,000,00

Sn187/N16189GZT6/20 0,17-8,3810,54-0,250,000,00

Sn188/N15844GZT6/20 -0,17-8,3810,54-0,250,000,00

Sn189/N16083GZT6/20 -0,03-6,518,11-0,160,000,00

Sn200/N17358GZT6/20 0,08-8,5310,65-0,290,000,00

Sn201/N17510GZT6/20 0,12-8,2410,21-0,300,000,00

Sn202/N17518GZT6/20 0,01-7,909,66-0,120,000,00

Sn203/N17526GZT6/20 0,01-7,268,69-0,170,000,00

Sn204/N17643GZT6/20 -0,11-8,3310,41-0,330,000,00

Sn205/N17713GZT6/20 -0,02-7,619,34-0,160,000,00

Sn206/N17786GZT6/20 0,01-8,0010,00-0,190,000,00

Sn207/N17850GZT6/20 -0,09-8,2910,31-0,260,000,00

Sn208/N17962GZT6/20 0,20-10,9413,65-0,310,000,00

Sn210/N18133GZT6/20 -0,20-10,9413,65-0,310,000,00

6.2.9. Reaktionen der Kombinationen - GZT7

NameBeschreibungTypLastfälleBeiwert [-]

GZT7

GZT-linearLC1-Eigengewicht1,350

LC2-LED1,500

LC4-Windhinten0,900

LineareAnalyse, Extremwerte : Knoten

Auswahl : Alle

LF-Kombinationen: GZT7

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn118/N8606GZT7/21 0,078,7511,26-0,200,000,00

Sn119/N8777GZT7/21 -0,078,7511,21-0,180,000,00

Sn138/N11776GZT7/21 -0,198,6510,86-0,220,000,00

Sn140/N11892GZT7/21 0,187,399,22-0,180,000,00

Sn141/N12021GZT7/21 -0,187,399,22-0,180,000,00

Sn143/N12122GZT7/21 0,198,6510,86-0,220,000,00

Sn151/N13673GZT7/21 -0,2410,8613,51-0,190,000,00

Sn152/N13073GZT7/21 0,037,659,89-0,190,000,00

Sn153/N13069GZT7/21 -0,098,4010,15-0,240,000,00

Sn154/N13285GZT7/21 0,148,049,60-0,310,000,00

Sn155/N13402GZT7/21 0,098,3810,30-0,260,000,00

Sn156/N13169GZT7/21 -0,138,059,62-0,300,000,00

Sn157/N13398GZT7/21 -0,047,769,21-0,190,000,00

Sn160/N13562GZT7/21 0,2410,8613,51-0,190,000,00

Sn169/N14490GZT7/21 0,089,0110,76-0,250,000,00

Sn170/N14963GZT7/21 0,016,628,34-0,050,000,00

Sn171/N14607GZT7/21 -0,078,5710,96-0,260,000,00

Sn172/N14717GZT7/21 0,007,979,02-0,330,000,00

Sn173/N14906GZT7/21 -0,016,628,34-0,050,000,00

Sn174/N14827GZT7/21 -0,089,0110,76-0,250,000,00

Sn175/N15031GZT7/21 0,078,5710,96-0,260,000,00

Sn183/N15957GZT7/21 0,096,267,55-0,230,000,00

Sn184/N16087GZT7/21 0,056,568,09-0,170,000,00

Sn186/N16397GZT7/21 -0,096,267,55-0,230,000,00

Sn187/N16189GZT7/21 0,208,4410,61-0,140,000,00

Sn188/N15844GZT7/21 -0,208,4410,61-0,140,000,00

Sn189/N16083GZT7/21 -0,056,568,09-0,170,000,00

Sn200/N17358GZT7/21 0,098,5710,59-0,150,000,00

Sn201/N17510GZT7/21 0,088,3110,81-0,120,000,00

Sn202/N17518GZT7/21 0,007,778,66-0,350,000,00

Sn203/N17526GZT7/21 0,007,278,99-0,250,000,00

Sn204/N17643GZT7/21 -0,098,3610,61-0,090,000,00

Sn205/N17713GZT7/21 0,017,629,55-0,350,000,00

Sn206/N17786GZT7/21 0,017,869,57-0,320,000,00

Sn207/N17850GZT7/21 -0,108,3710,49-0,180,000,00

Sn208/N17962GZT7/21 0,2710,9413,65-0,300,000,00

Sn210/N18133GZT7/21 -0,2710,9413,65-0,300,000,00

6.2.10. Reaktionen der Kombinationen - GZT8

NameBeschreibungTypLastfälleBeiwert [-]

GZT8

GZT-linearLC1-Eigengewicht1,000 LC3-Windfrontal0,900

LineareAnalyse, Extremwerte : Knoten

Auswahl : Alle

LF-Kombinationen: GZT8

2024-1060 Projekt-Nr.:

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn118/N8606GZT8/22 0,00-8,750,560,060,000,00

Sn119/N8777GZT8/22 0,00-8,750,560,040,000,00

Sn138/N11776GZT8/22 0,01-8,670,430,030,000,00

Sn140/N11892GZT8/22 -0,02-7,370,340,040,000,00

Sn141/N12021GZT8/22 0,02-7,370,340,040,000,00

Sn143/N12122GZT8/22 -0,01-8,670,430,030,000,00

Sn151/N13673GZT8/22 0,00-10,820,30-0,040,000,00

Sn152/N13073GZT8/22 0,00-7,640,030,000,000,00

Sn153/N13069GZT8/22 0,02-8,360,350,040,000,00

Sn154/N13285GZT8/22 -0,03-8,110,290,090,000,00

Sn155/N13402GZT8/22 -0,02-8,330,220,050,000,00

Sn156/N13169GZT8/22 0,03-8,120,280,080,000,00

Sn157/N13398GZT8/22 0,01-7,800,470,020,000,00

Sn160/N13562GZT8/22 -0,01-10,820,30-0,040,000,00

Sn169/N14490GZT8/22 -0,06-9,090,570,030,000,00

Sn170/N14963GZT8/22 -0,07-6,550,10-0,080,000,00

Sn171/N14607GZT8/22 -0,02-8,540,000,060,000,00

Sn172/N14717GZT8/22 0,00-8,010,680,130,000,00

Sn173/N14906GZT8/22 0,07-6,550,10-0,080,000,00

Sn174/N14827GZT8/22 0,06-9,090,570,030,000,00

Sn175/N15031GZT8/22 0,02-8,540,000,060,000,00

Sn183/N15957GZT8/22 -0,02-6,320,280,070,000,00

Sn184/N16087GZT8/22 -0,01-6,530,280,030,000,00

Sn186/N16397GZT8/22 0,02-6,320,280,070,000,00

Sn187/N16189GZT8/22 -0,01-8,410,31-0,030,000,00

Sn188/N15844GZT8/22 0,01-8,410,31-0,030,000,00

Sn189/N16083GZT8/22 0,01-6,530,280,030,000,00

Sn200/N17358GZT8/22 -0,01-8,550,25-0,050,000,00

Sn201/N17510GZT8/22 0,02-8,27-0,08-0,070,000,00

Sn202/N17518GZT8/22 0,00-7,840,700,130,000,00

Sn203/N17526GZT8/22 0,01-7,270,050,060,000,00

Kopie zur Ansich trun rüf nenretni Gbe r auch!

Sn204/N17643GZT8/22 -0,01-8,350,12-0,100,000,00

Sn205/N17713GZT8/22 -0,02-7,620,100,110,000,00

Sn206/N17786GZT8/22 0,00-7,930,420,080,000,00

Sn207/N17850GZT8/22 0,00-8,330,13-0,020,000,00

Sn208/N17962GZT8/22 -0,03-10,940,350,030,000,00

Sn210/N18133GZT8/22 0,03-10,940,350,030,000,00

6.2.11. Reaktionen der Kombinationen - GZT9

NameBeschreibungTypLastfälleBeiwert [-]

GZT9 GZT-linearLC1-Eigengewicht1,000 LC4-Windhinten0,900

LineareAnalyse, Extremwerte : Knoten

Auswahl : Alle

LF-Kombinationen: GZT9

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn118/N8606GZT9/23 0,018,750,610,060,000,00

Sn119/N8777GZT9/23 -0,018,750,600,070,000,00

Sn138/N11776GZT9/23 -0,028,670,410,040,000,00

Sn140/N11892GZT9/23 0,037,370,350,030,000,00

Sn141/N12021GZT9/23 -0,037,370,350,030,000,00

Sn143/N12122GZT9/23 0,028,670,410,040,000,00

Sn151/N13673GZT9/23 -0,0110,820,380,100,000,00

Sn152/N13073GZT9/23 0,007,630,470,040,000,00

Sn153/N13069GZT9/23 -0,028,360,180,010,000,00

Sn154/N13285GZT9/23 0,048,110,23-0,040,000,00

Sn155/N13402GZT9/23 0,038,330,31-0,010,000,00

Sn156/N13169GZT9/23 -0,038,120,24-0,030,000,00

Sn157/N13398GZT9/23 -0,017,800,030,030,000,00

Sn160/N13562GZT9/23 0,0210,820,380,100,000,00

Sn169/N14490GZT9/23 0,069,090,080,020,000,00

Sn170/N14963GZT9/23 0,076,560,380,120,000,00

Sn171/N14607GZT9/23 0,028,530,62-0,010,000,00

Sn172/N14717GZT9/23 0,008,01-0,14-0,080,000,00

Sn173/N14906GZT9/23 -0,076,560,380,120,000,00

Sn174/N14827GZT9/23 -0,069,090,080,020,000,00

Sn175/N15031GZT9/23 -0,028,530,62-0,010,000,00

Sn183/N15957GZT9/23 0,026,310,24-0,020,000,00

Sn184/N16087GZT9/23 0,016,540,260,010,000,00

Sn186/N16397GZT9/23 -0,026,310,24-0,020,000,00

Sn187/N16189GZT9/23 0,028,410,370,080,000,00

Sn188/N15844GZT9/23 -0,028,410,370,080,000,00

Sn189/N16083GZT9/23 -0,016,540,260,010,000,00

Sn200/N17358GZT9/23 0,018,550,190,090,000,00

Sn201/N17510GZT9/23 -0,028,280,510,110,000,00

Sn202/N17518GZT9/23 0,007,84-0,30-0,090,000,00

Sn203/N17526GZT9/23 -0,017,270,36-0,020,000,00

Sn204/N17643GZT9/23 0,018,350,310,140,000,00

Sn205/N17713GZT9/23 0,027,620,31-0,070,000,00

Sn206/N17786GZT9/23 0,007,93-0,01-0,050,000,00

Sn207/N17850GZT9/23 0,008,330,310,060,000,00

Sn208/N17962GZT9/23 0,0410,940,350,030,000,00

Sn210/N18133GZT9/23 -0,0410,940,350,030,000,00

6.2.12. Reaktionen der Kombinationen - GZT10

NameBeschreibungTypLastfälleBeiwert [-]

GZT10 GZT-linearLC1-Eigengewicht1,000 LC2-LED1,500

LineareAnalyse, Extremwerte : Knoten Auswahl : Alle

LF-Kombinationen: GZT10 2024-1060 Projekt-Nr.:

Projekt:

2024-1060

Truss

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn118/N8606GZT10/16 0,060,0011,02-0,220,000,00

Sn119/N8777GZT10/16 -0,060,0010,98-0,220,000,00

Sn138/N11776GZT10/16 -0,17-0,0210,72-0,240,000,00

Sn140/N11892GZT10/16 0,150,029,09-0,180,000,00

Sn141/N12021GZT10/16 -0,150,029,09-0,180,000,00

Sn143/N12122GZT10/16 0,17-0,0210,72-0,240,000,00

Sn151/N13673GZT10/16 -0,230,0413,35-0,270,000,00

Sn152/N13073GZT10/16 0,030,019,58-0,220,000,00

Sn153/N13069GZT10/16 -0,070,0410,14-0,230,000,00

Sn154/N13285GZT10/16 0,10-0,079,54-0,250,000,00

Sn155/N13402GZT10/16 0,070,0510,16-0,230,000,00

Sn156/N13169GZT10/16 -0,10-0,079,55-0,250,000,00

Sn157/N13398GZT10/16 -0,03-0,049,35-0,210,000,00

Sn160/N13562GZT10/16 0,230,0413,35-0,270,000,00

Sn169/N14490GZT10/16 0,02-0,0810,89-0,250,000,00

Sn170/N14963GZT10/16 -0,060,078,12-0,160,000,00

Sn171/N14607GZT10/16 -0,090,0410,54-0,240,000,00

Sn172/N14717GZT10/16 0,00-0,059,33-0,240,000,00

Sn173/N14906GZT10/16 0,060,078,12-0,160,000,00

Sn174/N14827GZT10/16 -0,02-0,0810,89-0,250,000,00

Sn175/N15031GZT10/16 0,090,0410,54-0,240,000,00

Sn183/N15957GZT10/16 0,07-0,067,49-0,190,000,00

Sn184/N16087GZT10/16 0,040,038,01-0,170,000,00

Sn186/N16397GZT10/16 -0,07-0,067,49-0,190,000,00

Sn187/N16189GZT10/16 0,190,0310,46-0,200,000,00

Sn188/N15844GZT10/16 -0,190,0310,46-0,200,000,00

Sn189/N16083GZT10/16 -0,040,038,01-0,170,000,00

Sn200/N17358GZT10/16 0,080,0210,54-0,230,000,00

Sn201/N17510GZT10/16 0,100,0410,43-0,220,000,00

Sn202/N17518GZT10/16 0,00-0,069,09-0,240,000,00

Sn203/N17526GZT10/16 0,000,018,77-0,220,000,00

Sn204/N17643GZT10/16 -0,100,0210,44-0,210,000,00

Sn205/N17713GZT10/16 0,000,019,38-0,260,000,00

Sn206/N17786GZT10/16 0,01-0,079,72-0,260,000,00

Sn207/N17850GZT10/16 -0,100,0410,32-0,220,000,00

Sn208/N17962GZT10/16 0,230,0013,53-0,310,000,00

Sn210/N18133GZT10/16 -0,230,0013,53-0,310,000,00

6.2.13. Reaktionen der Kombinationen - GZT11

NameBeschreibungTypLastfälleBeiwert [-]

GZT11

GZT-linearLC1-Eigengewicht1,000

LC2-LED1,500

LC3-Windfrontal0,900

LineareAnalyse, Extremwerte : Knoten

Auswahl : Alle

LF-Kombinationen: GZT11

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn118/N8606GZT11/24

0,06-8,7511,02-0,220,000,00

Sn119/N8777GZT11/24 -0,06-8,7510,98-0,230,000,00

Sn138/N11776GZT11/24 -0,15-8,6910,73-0,250,000,00

Sn140/N11892GZT11/24 0,12-7,359,08-0,180,000,00

Sn141/N12021GZT11/24 -0,12-7,359,08-0,180,000,00

Kopi e z ru thcisnA - run rüf

Sn143/N12122GZT11/24 0,15-8,6910,73-0,250,000,00

Sn151/N13673GZT11/24 -0,22-10,7813,31-0,340,000,00

Sn152/N13073GZT11/24 0,03-7,629,36-0,240,000,00

Sn153/N13069GZT11/24 -0,05-8,3210,22-0,210,000,00

Sn154/N13285GZT11/24 0,06-8,189,57-0,190,000,00

Sn155/N13402GZT11/24 0,04-8,2810,11-0,200,000,00

Sn156/N13169GZT11/24 -0,07-8,199,57-0,190,000,00

Sn157/N13398GZT11/24 -0,02-7,839,57-0,210,000,00

Sn160/N13562GZT11/24 0,21-10,7813,31-0,340,000,00

Sn169/N14490GZT11/24 -0,04-9,1711,14-0,240,000,00

Sn170/N14963GZT11/24 -0,13-6,497,98-0,250,000,00

Sn171/N14607GZT11/24 -0,11-8,5010,23-0,200,000,00

Sn172/N14717GZT11/24 0,00-8,069,74-0,130,000,00

Sn173/N14906GZT11/24 0,13-6,497,98-0,250,000,00

Sn174/N14827GZT11/24 0,04-9,1711,14-0,240,000,00

Sn175/N15031GZT11/24 0,11-8,5010,23-0,200,000,00

Sn183/N15957GZT11/24 0,05-6,377,51-0,150,000,00

Sn184/N16087GZT11/24 0,03-6,518,02-0,160,000,00

Sn186/N16397GZT11/24 -0,05-6,377,51-0,150,000,00

Sn187/N16189GZT11/24 0,17-8,3810,43-0,260,000,00

Sn188/N15844GZT11/24 -0,17-8,3810,43-0,260,000,00

Sn189/N16083GZT11/24 -0,03-6,518,02-0,160,000,00

Sn200/N17358GZT11/24 0,08-8,5310,57-0,300,000,00

Sn201/N17510GZT11/24 0,12-8,2410,13-0,310,000,00

Sn202/N17518GZT11/24 0,01-7,909,59-0,130,000,00

Sn203/N17526GZT11/24 0,01-7,268,61-0,180,000,00

Sn204/N17643GZT11/24 -0,11-8,3310,34-0,330,000,00

Sn205/N17713GZT11/24 -0,02-7,619,27-0,170,000,00

Sn206/N17786GZT11/24 0,01-8,009,93-0,190,000,00

Sn207/N17850GZT11/24 -0,09-8,2910,23-0,260,000,00

Sn208/N17962GZT11/24 0,19-10,9413,53-0,320,000,00

Sn210/N18133GZT11/24 -0,19-10,9413,53-0,320,000,00

6.2.14. Reaktionen der Kombinationen - GZT12

NameBeschreibungTypLastfälleBeiwert [-]

GZT12

GZT-linearLC1-Eigengewicht1,000

LC2-LED1,500

LC4-Windhinten0,900

LineareAnalyse, Extremwerte : Knoten

Auswahl : Alle

LF-Kombinationen: GZT12

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn118/N8606GZT12/25 0,078,7511,07-0,210,000,00

Sn119/N8777GZT12/25 -0,078,7511,02-0,200,000,00

Sn138/N11776GZT12/25 -0,198,6510,72-0,230,000,00

Sn140/N11892GZT12/25 0,177,389,10-0,190,000,00

Sn141/N12021GZT12/25 -0,177,389,10-0,190,000,00

Sn143/N12122GZT12/25 0,198,6510,72-0,230,000,00

Sn151/N13673GZT12/25 -0,2410,8613,39-0,200,000,00

Sn152/N13073GZT12/25 0,037,659,81-0,200,000,00

Sn153/N13069GZT12/25 -0,098,3910,06-0,250,000,00

Sn154/N13285GZT12/25 0,148,049,51-0,310,000,00

Sn155/N13402GZT12/25 0,098,3810,21-0,260,000,00

Sn156/N13169GZT12/25 -0,138,059,53-0,310,000,00

Sn157/N13398GZT12/25 -0,047,769,13-0,200,000,00

Sn160/N13562GZT12/25 0,2410,8613,39-0,200,000,00

Sn169/N14490GZT12/25 0,089,0110,65-0,260,000,00

Sn170/N14963GZT12/25 0,016,628,26-0,060,000,00

Sn171/N14607GZT12/25 -0,078,5710,85-0,270,000,00

Sn172/N14717GZT12/25 0,007,978,92-0,340,000,00

Sn173/N14906GZT12/25 -0,016,628,26-0,060,000,00

Sn174/N14827GZT12/25 -0,089,0110,65-0,260,000,00

Sn175/N15031GZT12/25 0,078,5710,85-0,270,000,00

Sn183/N15957GZT12/25 0,096,267,46-0,230,000,00

Sn184/N16087GZT12/25 0,056,568,00-0,180,000,00

Sn186/N16397GZT12/25 -0,096,267,46-0,230,000,00

Sn187/N16189GZT12/25 0,208,4410,49-0,150,000,00

Sn188/N15844GZT12/25 -0,208,4410,49-0,150,000,00

Sn189/N16083GZT12/25 -0,056,568,00-0,180,000,00

Sn200/N17358GZT12/25 0,098,5710,51-0,160,000,00

Sn201/N17510GZT12/25 0,088,3110,73-0,120,000,00

Sn202/N17518GZT12/25 0,007,778,59-0,350,000,00

Sn203/N17526GZT12/25 0,007,278,92-0,260,000,00

Sn204/N17643GZT12/25 -0,098,3610,53-0,090,000,00

Sn205/N17713GZT12/25 0,017,639,48-0,350,000,00

Sn206/N17786GZT12/25 0,017,869,50-0,330,000,00

Sn207/N17850GZT12/25 -0,108,3710,42-0,180,000,00

Sn208/N17962GZT12/25 0,2710,9413,53-0,310,000,00

Sn210/N18133GZT12/25 -0,2710,9413,53-0,310,000,00

6.2.15. Reaktionen der Kombinationen - GZT13

NameBeschreibungTypLastfälleBeiwert [-]

GZT13

GZT-linearLC1-Eigengewicht1,350 LC3-Windfrontal1,500

LineareAnalyse, Extremwerte : Knoten

Auswahl : Alle

LF-Kombinationen: GZT13

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn118/N8606GZT13/10 -0,01-14,590,750,080,000,00

Sn119/N8777GZT13/10 0,01-14,580,750,050,000,00

Sn138/N11776GZT13/10 0,02-14,450,580,040,000,00

Sn140/N11892GZT13/10 -0,04-12,280,450,050,000,00

Sn141/N12021GZT13/10 0,04-12,280,450,050,000,00

Sn143/N12122GZT13/10 -0,02-14,450,580,040,000,00

Sn151/N13673GZT13/10 0,01-18,030,39-0,080,000,00

Sn152/N13073GZT13/10 0,01-12,73-0,040,000,000,00

Sn153/N13069GZT13/10 0,03-13,930,500,060,000,00

Sn154/N13285GZT13/10 -0,06-13,520,400,130,000,00

Sn155/N13402GZT13/10 -0,04-13,880,280,080,000,00

Sn156/N13169GZT13/10 0,05-13,530,380,130,000,00

Sn157/N13398GZT13/10 0,02-13,000,700,020,000,00

Sn160/N13562GZT13/10 -0,01-18,030,39-0,080,000,00

Sn169/N14490GZT13/10 -0,11-15,150,840,050,000,00

Sn170/N14963GZT13/10 -0,12-10,920,09-0,130,000,00

Sn171/N14607GZT13/10 -0,04-14,23-0,090,090,000,00

Sn172/N14717GZT13/10 0,00-13,351,050,210,000,00

Sn173/N14906GZT13/10 0,12-10,920,09-0,130,000,00

Sn174/N14827GZT13/10 0,11-15,150,840,050,000,00

Sn175/N15031GZT13/10 0,04-14,23-0,090,090,000,00

Sn183/N15957GZT13/10 -0,03-10,530,390,110,000,00

Sn184/N16087GZT13/10 -0,02-10,890,370,050,000,00

Sn186/N16397GZT13/10 0,03-10,530,390,110,000,00

Sn187/N16189GZT13/10 -0,02-14,020,40-0,060,000,00

Sn188/N15844GZT13/10 0,02-14,020,40-0,060,000,00

Sn189/N16083GZT13/10 0,02-10,890,370,050,000,00

Sn200/N17358GZT13/10 -0,01-14,250,34-0,090,000,00

Sn201/N17510GZT13/10 0,04-13,79-0,21-0,130,000,00

Sn202/N17518GZT13/10 0,01-13,061,110,210,000,00

Sn203/N17526GZT13/10 0,01-12,120,020,090,000,00

Sn204/N17643GZT13/10 -0,02-13,910,13-0,170,000,00

Sn205/N17713GZT13/10 -0,03-12,700,100,180,000,00

Sn206/N17786GZT13/10 0,00-13,220,640,130,000,00

Sn207/N17850GZT13/10 0,00-13,880,14-0,040,000,00

Sn208/N17962GZT13/10 -0,06-18,230,470,040,000,00

Sn210/N18133GZT13/10 0,06-18,230,470,040,000,00

6.2.16. Reaktionen der Kombinationen - GZT14

NameBeschreibungTypLastfälleBeiwert [-]

GZT14 GZT-linearLC1-Eigengewicht1,350 LC4-Windhinten1,500

LineareAnalyse, Extremwerte : Knoten

Auswahl : Alle

LF-Kombinationen: GZT14

Projekt-Nr.:

Projekt:

2024-1060

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn118/N8606GZT14/14 0,0214,590,840,080,000,00

Sn119/N8777GZT14/14 -0,0214,580,820,100,000,00

Sn138/N11776GZT14/14 -0,0414,450,560,060,000,00

Sn140/N11892GZT14/14 0,0512,280,470,030,000,00

Sn141/N12021GZT14/14 -0,0512,280,470,030,000,00

Sn143/N12122GZT14/14 0,0414,450,560,060,000,00

Sn151/N13673GZT14/14 -0,0218,030,530,150,000,00

Sn152/N13073GZT14/14 -0,0112,720,700,060,000,00

Sn153/N13069GZT14/14 -0,0413,940,220,000,000,00

Sn154/N13285GZT14/14 0,0613,510,30-0,070,000,00

Sn155/N13402GZT14/14 0,0513,880,44-0,020,000,00

Sn156/N13169GZT14/14 -0,0513,530,31-0,070,000,00

Sn157/N13398GZT14/14 -0,0212,99-0,030,040,000,00

Sn160/N13562GZT14/14 0,0318,030,520,150,000,00

Sn169/N14490GZT14/14 0,1115,150,030,020,000,00

Sn170/N14963GZT14/14 0,1210,930,550,190,000,00

Sn171/N14607GZT14/14 0,0314,220,94-0,020,000,00

Sn172/N14717GZT14/14 0,0013,36-0,32-0,140,000,00

Sn173/N14906GZT14/14 -0,1210,930,550,190,000,00

Sn174/N14827GZT14/14 -0,1115,150,030,020,000,00

Sn175/N15031GZT14/14 -0,0314,220,94-0,020,000,00

Sn183/N15957GZT14/14 0,0310,520,31-0,040,000,00

Sn184/N16087GZT14/14 0,0210,890,340,020,000,00

Sn186/N16397GZT14/14 -0,0310,520,31-0,040,000,00

Sn187/N16189GZT14/14 0,0314,020,510,130,000,00

Sn188/N15844GZT14/14 -0,0314,020,510,130,000,00

Sn189/N16083GZT14/14 -0,0210,890,340,020,000,00

Sn200/N17358GZT14/14 0,0114,250,250,140,000,00

Sn201/N17510GZT14/14 -0,0413,790,790,180,000,00

Sn202/N17518GZT14/14 -0,0113,06-0,56-0,160,000,00

Sn203/N17526GZT14/14 -0,0112,110,53-0,040,000,00

Sn204/N17643GZT14/14 0,0213,910,450,220,000,00

Sn205/N17713GZT14/14 0,0312,690,45-0,130,000,00

Sn206/N17786GZT14/14 0,0013,22-0,08-0,090,000,00

Sn207/N17850GZT14/14 -0,0113,880,450,090,000,00

Sn208/N17962GZT14/14 0,0718,230,470,040,000,00

Sn210/N18133GZT14/14 -0,0718,230,470,040,000,00

6.2.17. Reaktionen der Kombinationen - GZT15

NameBeschreibungTypLastfälleBeiwert [-]

GZT15

GZT-linearLC1-Eigengewicht1,350

LC2-LED1,500

LC3-Windfrontal1,500

LineareAnalyse, Extremwerte : Knoten

Auswahl : Alle

LF-Kombinationen: GZT15

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn118/N8606GZT15/6 0,05-14,5911,21-0,200,000,00

Sn119/N8777GZT15/6 -0,05-14,5811,17-0,220,000,00

Sn138/N11776GZT15/6 -0,14-14,4710,88-0,240,000,00

Sn140/N11892GZT15/6 0,10-12,269,20-0,160,000,00

Sn141/N12021GZT15/6 -0,10-12,269,20-0,160,000,00

Sn143/N12122GZT15/6 0,14-14,4710,88-0,240,000,00

Sn151/N13673GZT15/6 -0,22-17,9913,40-0,370,000,00

Sn152/N13073GZT15/6 0,04-12,719,30-0,250,000,00

Sn153/N13069GZT15/6 -0,03-13,9010,37-0,190,000,00

Sn154/N13285GZT15/6 0,04-13,599,68-0,140,000,00

Sn155/N13402GZT15/6 0,02-13,8310,17-0,170,000,00

Sn156/N13169GZT15/6 -0,05-13,609,68-0,150,000,00

Sn157/N13398GZT15/6 -0,01-13,039,80-0,200,000,00

Sn160/N13562GZT15/6 0,21-17,9913,40-0,380,000,00

Sn169/N14490GZT15/6 -0,08-15,2311,41-0,230,000,00

Sn170/N14963GZT15/6 -0,18-10,867,97-0,310,000,00

Sn171/N14607GZT15/6 -0,12-14,1910,13-0,170,000,00

Sn172/N14717GZT15/6 0,00-13,4010,11-0,060,000,00

Sn173/N14906GZT15/6 0,18-10,867,97-0,310,000,00

Sn174/N14827GZT15/6 0,08-15,2311,41-0,230,000,00

Sn175/N15031GZT15/6 0,12-14,1910,13-0,170,000,00

Sn183/N15957GZT15/6 0,04-10,587,61-0,110,000,00

Sn184/N16087GZT15/6 0,02-10,868,11-0,150,000,00

Sn186/N16397GZT15/6 -0,04-10,587,61-0,110,000,00

Sn187/N16189GZT15/6 0,16-13,9910,52-0,290,000,00

Sn188/N15844GZT15/6 -0,16-13,9910,52-0,290,000,00

Sn189/N16083GZT15/6 -0,02-10,868,11-0,150,000,00

Sn200/N17358GZT15/6 0,07-14,2310,66-0,340,000,00

Sn201/N17510GZT15/6 0,14-13,7510,01-0,360,000,00

Sn202/N17518GZT15/6 0,01-13,129,99-0,050,000,00

Sn203/N17526GZT15/6 0,01-12,118,59-0,150,000,00

Sn204/N17643GZT15/6 -0,12-13,9010,35-0,400,000,00

Sn205/N17713GZT15/6 -0,03-12,699,27-0,100,000,00

Sn206/N17786GZT15/6 0,01-13,2810,15-0,140,000,00

Sn207/N17850GZT15/6 -0,09-13,8410,24-0,280,000,00

Sn208/N17962GZT15/6 0,17-18,2313,65-0,310,000,00

Sn210/N18133GZT15/6 -0,17-18,2313,65-0,310,000,00

6.2.18. Reaktionen der Kombinationen - GZT16

NameBeschreibungTypLastfälleBeiwert [-]

GZT16

GZT-linearLC1-Eigengewicht1,350

LC2-LED1,500

LC4-Windhinten1,500

LineareAnalyse, Extremwerte : Knoten

Auswahl : Alle

LF-Kombinationen: GZT16

Projekt:

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn118/N8606GZT16/8 0,0814,5911,30-0,190,000,00

Sn119/N8777GZT16/8 -0,0814,5811,24-0,170,000,00

Sn138/N11776GZT16/8 -0,2014,4310,86-0,220,000,00

Sn140/N11892GZT16/8 0,1912,309,22-0,180,000,00

Sn141/N12021GZT16/8 -0,1912,309,22-0,180,000,00

Sn143/N12122GZT16/8 0,2014,4310,86-0,220,000,00

Sn151/N13673GZT16/8 -0,2418,0713,54-0,140,000,00

-

Sn152/N13073GZT16/8 0,0212,7410,04-0,180,000,00

Sn153/N13069GZT16/8 -0,1013,9710,09-0,250,000,00

Sn154/N13285GZT16/8 0,1613,459,58-0,350,000,00

Sn155/N13402GZT16/8 0,1113,9310,33-0,280,000,00

Sn156/N13169GZT16/8 -0,1513,469,61-0,340,000,00

Sn157/N13398GZT16/8 -0,0512,969,06-0,190,000,00

Sn160/N13562GZT16/8 0,2518,0713,54-0,140,000,00

Sn169/N14490GZT16/8 0,1315,0710,60-0,260,000,00

Sn170/N14963GZT16/8 0,0610,998,440,010,000,00

Sn171/N14607GZT16/8 -0,0614,2611,16-0,280,000,00

Sn172/N14717GZT16/8 0,0013,318,75-0,400,000,00

Sn173/N14906GZT16/8 -0,0610,998,440,010,000,00

Sn174/N14827GZT16/8 -0,1315,0710,60-0,260,000,00

Sn175/N15031GZT16/8 0,0614,2611,16-0,280,000,00

Sn183/N15957GZT16/8 0,1010,477,54-0,260,000,00

Sn184/N16087GZT16/8 0,0610,928,08-0,180,000,00

Sn186/N16397GZT16/8 -0,1010,477,54-0,260,000,00

Sn187/N16189GZT16/8 0,2114,0510,63-0,100,000,00

Sn188/N15844GZT16/8 -0,2114,0510,63-0,100,000,00

Sn189/N16083GZT16/8 -0,0610,928,08-0,180,000,00

Sn200/N17358GZT16/8 0,1014,2710,57-0,100,000,00

Sn201/N17510GZT16/8 0,0613,8311,00-0,060,000,00

Sn202/N17518GZT16/8 0,0013,008,33-0,420,000,00

Sn203/N17526GZT16/8 -0,0112,129,09-0,280,000,00

Sn204/N17643GZT16/8 -0,0813,9310,67-0,010,000,00

Sn205/N17713GZT16/8 0,0212,709,62-0,410,000,00

Sn206/N17786GZT16/8 0,0113,159,43-0,360,000,00

Sn207/N17850GZT16/8 -0,1013,9210,56-0,150,000,00

Sn208/N17962GZT16/8 0,3018,2313,65-0,300,000,00

Sn210/N18133GZT16/8 -0,3018,2313,65-0,300,000,00

6.2.19. Reaktionen der Kombinationen - GZT17

NameBeschreibungTypLastfälleBeiwert [-]

GZT17

LineareAnalyse, Extremwerte : Knoten

Auswahl : Alle

LF-Kombinationen: GZT17 2024-1060

GZT-linearLC1-Eigengewicht1,000 LC3-Windfrontal1,500

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn118/N8606GZT17/12 -0,01-14,590,560,060,000,00

Sn119/N8777GZT17/12 0,01-14,580,560,030,000,00

Sn138/N11776GZT17/12 0,03-14,450,430,020,000,00

Sn140/N11892GZT17/12 -0,04-12,280,330,040,000,00

Sn141/N12021GZT17/12 0,04-12,280,330,040,000,00

Sn143/N12122GZT17/12 -0,03-14,450,430,020,000,00

Sn151/N13673GZT17/12 0,01-18,030,27-0,090,000,00

Sn152/N13073GZT17/12 0,01-12,73-0,12-0,010,000,00

Sn153/N13069GZT17/12 0,03-13,930,400,050,000,00

Sn154/N13285GZT17/12 -0,06-13,520,310,130,000,00

Sn155/N13402GZT17/12 -0,04-13,880,180,080,000,00

Sn156/N13169GZT17/12 0,05-13,530,290,120,000,00

Sn157/N13398GZT17/12 0,02-13,000,620,020,000,00

Sn160/N13562GZT17/12 -0,02-18,030,27-0,090,000,00

Sn169/N14490GZT17/12 -0,11-15,150,730,040,000,00

Sn170/N14963GZT17/12 -0,12-10,920,00-0,140,000,00

Sn171/N14607GZT17/12 -0,03-14,23-0,200,080,000,00

Sn172/N14717GZT17/12 0,00-13,350,950,200,000,00

Sn173/N14906GZT17/12 0,12-10,920,00-0,140,000,00

Sn174/N14827GZT17/12 0,11-15,150,730,040,000,00

Sn175/N15031GZT17/12 0,03-14,23-0,200,080,000,00

Sn183/N15957GZT17/12 -0,03-10,530,300,100,000,00

Sn184/N16087GZT17/12 -0,02-10,890,280,040,000,00

Sn186/N16397GZT17/12 0,03-10,530,300,100,000,00

Sn187/N16189GZT17/12 -0,02-14,020,29-0,070,000,00

Sn188/N15844GZT17/12 0,02-14,020,29-0,070,000,00

Sn189/N16083GZT17/12 0,02-10,890,280,040,000,00

Sn200/N17358GZT17/12 -0,01-14,250,27-0,100,000,00

Sn201/N17510GZT17/12 0,04-13,79-0,28-0,130,000,00

nur f rü nenretni !hcuarbeG

Sn202/N17518GZT17/12 0,01-13,061,040,210,000,00

Sn203/N17526GZT17/12 0,01-12,12-0,050,080,000,00

Kopie zur

Ansicht

Sn204/N17643GZT17/12 -0,02-13,910,05-0,180,000,00

Sn205/N17713GZT17/12 -0,03-12,700,030,170,000,00

Sn206/N17786GZT17/12 0,00-13,220,570,130,000,00

Sn207/N17850GZT17/12 0,00-13,880,06-0,050,000,00

Sn208/N17962GZT17/12 -0,06-18,230,350,030,000,00

Sn210/N18133GZT17/12 0,06-18,230,350,030,000,00

6.2.20. Reaktionen der Kombinationen - GZT18

NameBeschreibungTypLastfälleBeiwert [-]

GZT18 GZT-linearLC1-Eigengewicht1,000 LC4-Windhinten1,500

LineareAnalyse, Extremwerte : Knoten

Auswahl : Alle

LF-Kombinationen: GZT18 2024-1060 Projekt-Nr.:

Projekt-Nr.:

2024-1060

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn118/N8606GZT18/7 0,0214,590,650,060,000,00

Sn119/N8777GZT18/7 -0,0214,580,630,090,000,00

Sn138/N11776GZT18/7 -0,0414,450,410,050,000,00

Sn140/N11892GZT18/7 0,0512,280,350,020,000,00

Sn141/N12021GZT18/7 -0,0512,280,350,020,000,00

Sn143/N12122GZT18/7 0,0414,450,410,050,000,00

Sn151/N13673GZT18/7 -0,0218,030,410,140,000,00

Sn152/N13073GZT18/7 -0,0112,720,620,050,000,00

Sn153/N13069GZT18/7 -0,0313,930,13-0,010,000,00

Sn154/N13285GZT18/7 0,0613,510,21-0,080,000,00

Sn155/N13402GZT18/7 0,0513,880,35-0,030,000,00

Sn156/N13169GZT18/7 -0,0513,530,22-0,070,000,00

Sn157/N13398GZT18/7 -0,0212,99-0,120,030,000,00

Sn160/N13562GZT18/7 0,0318,030,410,140,000,00

Sn169/N14490GZT18/7 0,1115,15-0,080,010,000,00

Sn170/N14963GZT18/7 0,1210,930,470,180,000,00

Sn171/N14607GZT18/7 0,0314,230,83-0,030,000,00

Sn172/N14717GZT18/7 0,0013,36-0,41-0,140,000,00

Sn173/N14906GZT18/7 -0,1210,930,470,180,000,00

Sn174/N14827GZT18/7 -0,1115,15-0,080,010,000,00

Sn175/N15031GZT18/7 -0,0314,230,83-0,030,000,00

Sn183/N15957GZT18/7 0,0310,520,22-0,050,000,00

Sn184/N16087GZT18/7 0,0210,890,250,010,000,00

Sn186/N16397GZT18/7 -0,0310,520,22-0,050,000,00

Sn187/N16189GZT18/7 0,0314,020,390,120,000,00

Sn188/N15844GZT18/7 -0,0314,020,390,120,000,00

Sn189/N16083GZT18/7 -0,0210,890,250,010,000,00

Sn200/N17358GZT18/7 0,0114,250,170,140,000,00

Sn201/N17510GZT18/7 -0,0413,790,710,170,000,00

Sn202/N17518GZT18/7 -0,0113,06-0,63-0,170,000,00

Sn203/N17526GZT18/7 -0,0112,110,46-0,050,000,00

Sn204/N17643GZT18/7 0,0213,910,380,220,000,00

Sn205/N17713GZT18/7 0,0312,690,38-0,140,000,00

Sn206/N17786GZT18/7 0,0013,22-0,16-0,090,000,00

Sn207/N17850GZT18/7 -0,0113,880,380,080,000,00

Sn208/N17962GZT18/7 0,0718,230,350,030,000,00

Sn210/N18133GZT18/7 -0,0718,230,350,030,000,00

6.2.21. Reaktionen der Kombinationen - GZT19

NameBeschreibungTypLastfälleBeiwert [-]

GZT19

GZT-linearLC1-Eigengewicht1,000

LC2-LED1,500

LC3-Windfrontal1,500

LineareAnalyse, Extremwerte : Knoten

Auswahl : Alle

LF-Kombinationen: GZT19

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn118/N8606GZT19/11

0,05-14,5911,02-0,210,000,00

Sn119/N8777GZT19/11 -0,05-14,5810,98-0,240,000,00

Sn138/N11776GZT19/11 -0,14-14,4710,74-0,260,000,00

Sn140/N11892GZT19/11 0,10-12,269,08-0,170,000,00

Sn141/N12021GZT19/11 -0,10-12,269,08-0,170,000,00

Sn143/N12122GZT19/11 0,14-14,4710,74-0,260,000,00

Sn151/N13673GZT19/11 -0,21-17,9913,28-0,380,000,00

Sn152/N13073GZT19/11 0,04-12,719,21-0,250,000,00

Sn153/N13069GZT19/11 -0,03-13,9010,28-0,200,000,00

Sn154/N13285GZT19/11 0,04-13,599,59-0,150,000,00

Sn155/N13402GZT19/11 0,02-13,8310,08-0,180,000,00

Sn156/N13169GZT19/11 -0,05-13,609,59-0,150,000,00

Sn157/N13398GZT19/11 -0,01-13,039,71-0,210,000,00

Sn160/N13562GZT19/11 0,20-17,9913,28-0,380,000,00

Sn169/N14490GZT19/11 -0,08-15,2311,30-0,240,000,00

Sn170/N14963GZT19/11 -0,18-10,867,89-0,320,000,00

Sn171/N14607GZT19/11 -0,12-14,1910,02-0,180,000,00

Sn172/N14717GZT19/11 0,00-13,4010,02-0,060,000,00

Sn173/N14906GZT19/11 0,18-10,867,89-0,320,000,00

Sn174/N14827GZT19/11 0,08-15,2311,30-0,240,000,00

Sn175/N15031GZT19/11 0,12-14,1910,02-0,180,000,00

Sn183/N15957GZT19/11 0,04-10,587,52-0,120,000,00

Sn184/N16087GZT19/11 0,02-10,868,02-0,160,000,00

Sn186/N16397GZT19/11 -0,04-10,587,52-0,120,000,00

Sn187/N16189GZT19/11 0,16-13,9910,40-0,300,000,00

Sn188/N15844GZT19/11 -0,16-13,9910,40-0,300,000,00

Sn189/N16083GZT19/11 -0,02-10,868,02-0,160,000,00

Sn200/N17358GZT19/11 0,07-14,2310,59-0,350,000,00

Sn201/N17510GZT19/11 0,14-13,759,94-0,370,000,00

Sn202/N17518GZT19/11 0,01-13,129,92-0,050,000,00

Sn203/N17526GZT19/11 0,01-12,118,51-0,150,000,00

Sn204/N17643GZT19/11 -0,12-13,9010,27-0,410,000,00

Sn205/N17713GZT19/11 -0,03-12,699,20-0,110,000,00

Sn206/N17786GZT19/11 0,01-13,2810,08-0,150,000,00

Sn207/N17850GZT19/11 -0,09-13,8410,17-0,290,000,00

Sn208/N17962GZT19/11 0,17-18,2313,53-0,320,000,00

Sn210/N18133GZT19/11 -0,17-18,2313,53-0,320,000,00

6.2.22. Reaktionen der Kombinationen - GZT20

NameBeschreibungTypLastfälleBeiwert [-]

GZT20

GZT-linearLC1-Eigengewicht1,000

LC2-LED1,500

LC4-Windhinten1,500

LineareAnalyse, Extremwerte : Knoten

Auswahl : Alle

LF-Kombinationen: GZT20

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn118/N8606GZT20/9 0,0814,5911,11-0,210,000,00

Sn119/N8777GZT20/9 -0,0814,5811,05-0,180,000,00

Sn138/N11776GZT20/9 -0,2014,4310,71-0,230,000,00

Sn140/N11892GZT20/9 0,1912,309,10-0,190,000,00

Sn141/N12021GZT20/9 -0,1912,309,10-0,190,000,00

Sn143/N12122GZT20/9 0,2014,4310,71-0,230,000,00

Sn151/N13673GZT20/9 -0,2418,0713,42-0,150,000,00

Sn152/N13073GZT20/9 0,0212,749,95-0,190,000,00

Sn153/N13069GZT20/9 -0,1013,9710,00-0,260,000,00

Sn154/N13285GZT20/9 0,1613,459,49-0,350,000,00

Sn155/N13402GZT20/9 0,1113,9310,24-0,290,000,00

Sn156/N13169GZT20/9 -0,1513,469,52-0,350,000,00

Sn157/N13398GZT20/9 -0,0512,968,98-0,200,000,00

Sn160/N13562GZT20/9 0,2518,0713,42-0,150,000,00

Sn169/N14490GZT20/9 0,1315,0710,49-0,270,000,00

Sn170/N14963GZT20/9 0,0610,998,350,010,000,00

Sn171/N14607GZT20/9 -0,0614,2611,05-0,290,000,00

Kopie zur Ansicht

Sn172/N14717GZT20/9 0,0013,318,65-0,410,000,00

Sn173/N14906GZT20/9 -0,0610,998,350,010,000,00

Sn174/N14827GZT20/9 -0,1315,0710,49-0,270,000,00

Sn175/N15031GZT20/9 0,0614,2611,05-0,290,000,00

Sn183/N15957GZT20/9 0,1010,477,45-0,260,000,00

Sn184/N16087GZT20/9 0,0610,927,99-0,190,000,00

Sn186/N16397GZT20/9 -0,1010,477,45-0,260,000,00

Sn187/N16189GZT20/9 0,2114,0510,51-0,110,000,00

Sn188/N15844GZT20/9 -0,2114,0510,51-0,110,000,00

Sn189/N16083GZT20/9 -0,0610,927,99-0,190,000,00

Sn200/N17358GZT20/9 0,1014,2710,49-0,110,000,00

Sn201/N17510GZT20/9 0,0613,8310,93-0,060,000,00

Sn202/N17518GZT20/9 0,0013,008,26-0,430,000,00

Sn203/N17526GZT20/9 -0,0112,129,02-0,290,000,00

Sn204/N17643GZT20/9 -0,0813,9310,60-0,010,000,00

Sn205/N17713GZT20/9 0,0212,709,55-0,410,000,00

Sn206/N17786GZT20/9 0,0113,159,36-0,370,000,00

Sn207/N17850GZT20/9 -0,1013,9210,48-0,160,000,00

Sn208/N17962GZT20/9 0,2918,2313,53-0,310,000,00

Sn210/N18133GZT20/9 -0,2918,2313,53-0,310,000,00

6.2.23. Reaktionen der Kombinationen - GZG1

NameBeschreibungTypLastfälleBeiwert [-]

GZG1

GZG-linearLC1-Eigengewicht1,000

LineareAnalyse, Extremwerte : Knoten

Auswahl : Alle

LF-Kombinationen: GZG1

Projekt-Nr.:

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn118/N8606GZG1/1 0,010,000,560,050,000,00

Sn119/N8777GZG1/1 -0,010,000,560,050,000,00

Sn138/N11776GZG1/1 -0,010,000,420,040,000,00

Sn140/N11892GZG1/1 0,010,000,340,030,000,00

Sn141/N12021GZG1/1 -0,010,000,340,030,000,00

Sn143/N12122GZG1/1 0,010,000,420,040,000,00

Sn151/N13673GZG1/1 -0,010,000,340,030,000,00

Sn152/N13073GZG1/1 0,000,000,250,020,000,00

Sn153/N13069GZG1/1 0,000,000,260,020,000,00

Sn154/N13285GZG1/1 0,000,000,260,020,000,00

Sn155/N13402GZG1/1 0,000,000,260,020,000,00

Sn156/N13169GZG1/1 0,000,000,260,020,000,00

Sn157/N13398GZG1/1 0,000,000,250,020,000,00

Gebrauch!

Sn160/N13562GZG1/1 0,010,000,340,030,000,00

Sn169/N14490GZG1/1 0,000,000,320,030,000,00

Sn170/N14963GZG1/1 0,000,000,240,020,000,00

Sn171/N14607GZG1/1 0,000,000,310,030,000,00

Sn172/N14717GZG1/1 0,000,000,270,030,000,00

Sn173/N14906GZG1/1 0,000,000,240,020,000,00

Sn174/N14827GZG1/1 0,000,000,320,030,000,00

Sn175/N15031GZG1/1 0,000,000,310,030,000,00

Sn183/N15957GZG1/1 0,000,000,260,020,000,00

Sn184/N16087GZG1/1 0,000,000,270,020,000,00

Sn186/N16397GZG1/1 0,000,000,260,020,000,00

Sn187/N16189GZG1/1 0,010,000,340,030,000,00

Sn188/N15844GZG1/1 -0,010,000,340,030,000,00

Sn189/N16083GZG1/1 0,000,000,270,020,000,00

Sn200/N17358GZG1/1 0,000,000,220,020,000,00

Sn201/N17510GZG1/1 0,000,000,210,020,000,00

Sn202/N17518GZG1/1 0,000,000,200,020,000,00

Sn203/N17526GZG1/1 0,000,000,200,020,000,00

Sn204/N17643GZG1/1 0,000,000,210,020,000,00

Sn205/N17713GZG1/1 0,000,000,200,020,000,00

Sn206/N17786GZG1/1 0,000,000,200,020,000,00

Sn207/N17850GZG1/1 0,000,000,220,020,000,00

Sn208/N17962GZG1/1 0,010,000,350,030,000,00

Sn210/N18133GZG1/1 -0,010,000,350,030,000,00

6.2.24. Reaktionen der Kombinationen - GZG2

NameBeschreibungTypLastfälleBeiwert [-]

GZG2 GZG-linearLC1-Eigengewicht1,000 LC2-LED1,000

LineareAnalyse, Extremwerte : Knoten

Auswahl : Alle

LF-Kombinationen: GZG2 2024-1060

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn118/N8606GZG2/17 0,050,007,53-0,130,000,00

Sn119/N8777GZG2/17 -0,050,007,50-0,130,000,00

Sn138/N11776GZG2/17 -0,11-0,017,29-0,150,000,00

Sn140/N11892GZG2/17 0,100,016,17-0,110,000,00

f rü nenretni !hcuarbeG

Sn141/N12021GZG2/17 -0,100,016,17-0,110,000,00

Sn143/N12122GZG2/17 0,11-0,017,29-0,150,000,00

Kopie

nur

Sn151/N13673GZG2/17 -0,150,039,01-0,170,000,00

-

Sn152/N13073GZG2/17 0,020,016,47-0,140,000,00

zur

Ansicht

Sn153/N13069GZG2/17 -0,040,026,85-0,150,000,00

Sn154/N13285GZG2/17 0,07-0,056,45-0,160,000,00

Sn155/N13402GZG2/17 0,040,036,86-0,150,000,00

Sn156/N13169GZG2/17 -0,07-0,056,45-0,160,000,00

Sn157/N13398GZG2/17 -0,02-0,026,31-0,130,000,00

Sn160/N13562GZG2/17 0,150,039,01-0,170,000,00

Sn169/N14490GZG2/17 0,01-0,067,37-0,160,000,00

Sn170/N14963GZG2/17 -0,040,055,49-0,100,000,00

Sn171/N14607GZG2/17 -0,060,037,13-0,150,000,00

Sn172/N14717GZG2/17 0,00-0,036,31-0,150,000,00

Sn173/N14906GZG2/17 0,040,055,49-0,100,000,00

Sn174/N14827GZG2/17 -0,01-0,067,37-0,160,000,00

Sn175/N15031GZG2/17 0,060,037,13-0,150,000,00

Sn183/N15957GZG2/17 0,05-0,045,08-0,120,000,00

Sn184/N16087GZG2/17 0,030,025,43-0,110,000,00

Sn186/N16397GZG2/17 -0,05-0,045,08-0,120,000,00

Sn187/N16189GZG2/17 0,130,027,08-0,130,000,00

Sn188/N15844GZG2/17 -0,130,027,08-0,130,000,00

Sn189/N16083GZG2/17 -0,030,025,43-0,110,000,00

Sn200/N17358GZG2/17 0,060,017,10-0,150,000,00

Sn201/N17510GZG2/17 0,070,037,03-0,140,000,00

Sn202/N17518GZG2/17 0,00-0,046,13-0,150,000,00

Sn203/N17526GZG2/17 0,000,005,91-0,140,000,00

Sn204/N17643GZG2/17 -0,070,017,03-0,140,000,00

Sn205/N17713GZG2/17 0,000,016,32-0,170,000,00

Sn206/N17786GZG2/17 0,01-0,056,55-0,170,000,00

Sn207/N17850GZG2/17 -0,060,036,95-0,140,000,00

Sn208/N17962GZG2/17 0,160,009,14-0,200,000,00

Sn210/N18133GZG2/17 -0,160,009,14-0,200,000,00

6.2.25. Reaktionen der Kombinationen - GZG3

NameBeschreibungTypLastfälleBeiwert [-]

GZG3 GZG-linearLC1-Eigengewicht1,000 LC3-Windfrontal1,000

LineareAnalyse, Extremwerte : Knoten

Auswahl : Alle

LF-Kombinationen: GZG3

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn118/N8606GZG3/3 0,00-9,720,560,060,000,00

Sn119/N8777GZG3/3 0,00-9,720,560,040,000,00

Sn138/N11776GZG3/3 0,01-9,640,430,030,000,00

Sn140/N11892GZG3/3 -0,03-8,180,330,040,000,00

Sn141/N12021GZG3/3 0,03-8,180,330,040,000,00

Sn143/N12122GZG3/3 -0,01-9,640,430,030,000,00

Sn151/N13673GZG3/3 0,00-12,020,29-0,050,000,00

Sn152/N13073GZG3/3 0,01-8,480,000,000,000,00

Sn153/N13069GZG3/3 0,02-9,290,360,040,000,00

Sn154/N13285GZG3/3 -0,04-9,010,290,090,000,00

Sn155/N13402GZG3/3 -0,03-9,250,210,060,000,00

Sn156/N13169GZG3/3 0,03-9,020,280,090,000,00

Sn157/N13398GZG3/3 0,01-8,660,490,020,000,00

Sn160/N13562GZG3/3 -0,01-12,020,29-0,050,000,00

Sn169/N14490GZG3/3 -0,07-10,100,590,030,000,00

Sn170/N14963GZG3/3 -0,08-7,280,08-0,090,000,00

Sn171/N14607GZG3/3 -0,02-9,48-0,030,060,000,00

Sn172/N14717GZG3/3 0,00-8,900,730,140,000,00

Sn173/N14906GZG3/3 0,08-7,280,08-0,090,000,00

Sn174/N14827GZG3/3 0,07-10,100,590,030,000,00

Sn175/N15031GZG3/3 0,02-9,48-0,030,060,000,00

Sn183/N15957GZG3/3 -0,02-7,020,280,070,000,00

Sn184/N16087GZG3/3 -0,01-7,260,280,030,000,00

Sn186/N16397GZG3/3 0,02-7,020,280,070,000,00

Sn187/N16189GZG3/3 -0,01-9,350,30-0,040,000,00

Sn188/N15844GZG3/3 0,01-9,350,30-0,040,000,00

Sn189/N16083GZG3/3 0,01-7,260,280,030,000,00

Sn200/N17358GZG3/3 -0,01-9,500,25-0,060,000,00

Sn201/N17510GZG3/3 0,03-9,19-0,12-0,080,000,00

Sn202/N17518GZG3/3 0,00-8,710,760,140,000,00

Sn203/N17526GZG3/3 0,01-8,080,040,060,000,00

Sn204/N17643GZG3/3 -0,01-9,280,11-0,110,000,00

Sn205/N17713GZG3/3 -0,02-8,460,090,120,000,00

Sn206/N17786GZG3/3 0,00-8,810,450,090,000,00

Sn207/N17850GZG3/3 0,00-9,250,11-0,030,000,00

Sn208/N17962GZG3/3 -0,04-12,150,350,030,000,00

Sn210/N18133GZG3/3 0,04-12,150,350,030,000,00

6.2.26. Reaktionen der Kombinationen - GZG4

NameBeschreibungTypLastfälleBeiwert [-]

GZG4 GZG-linearLC1-Eigengewicht1,000 LC4-Windhinten1,000

LineareAnalyse, Extremwerte : Knoten

Auswahl : Alle

LF-Kombinationen: GZG4 2024-1060 Projekt-Nr.:

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn118/N8606GZG4/4 0,019,720,620,060,000,00

Sn119/N8777GZG4/4 -0,019,720,610,070,000,00

Sn138/N11776GZG4/4 -0,039,630,410,040,000,00

Sn140/N11892GZG4/4 0,048,190,350,030,000,00

Sn141/N12021GZG4/4 -0,048,190,350,030,000,00

Sn143/N12122GZG4/4 0,039,630,410,040,000,00

Sn151/N13673GZG4/4 -0,0112,020,380,100,000,00

Sn152/N13073GZG4/4 0,008,480,490,040,000,00

Sn153/N13069GZG4/4 -0,029,290,170,000,000,00

Sn154/N13285GZG4/4 0,049,010,23-0,040,000,00

Sn155/N13402GZG4/4 0,039,260,32-0,010,000,00

Sn156/N13169GZG4/4 -0,049,020,24-0,040,000,00

Sn157/N13398GZG4/4 -0,018,660,000,030,000,00

Sn160/N13562GZG4/4 0,0212,020,380,100,000,00

Sn169/N14490GZG4/4 0,0710,100,050,020,000,00

Sn170/N14963GZG4/4 0,087,290,390,130,000,00

Sn171/N14607GZG4/4 0,029,480,66-0,010,000,00

Sn172/N14717GZG4/4 0,008,90-0,19-0,090,000,00

Sn173/N14906GZG4/4 -0,087,290,390,130,000,00

Sn174/N14827GZG4/4 -0,0710,100,050,020,000,00

Sn175/N15031GZG4/4 -0,029,480,66-0,010,000,00

Sn183/N15957GZG4/4 0,027,020,23-0,020,000,00

Sn184/N16087GZG4/4 0,017,260,260,010,000,00

Sn186/N16397GZG4/4 -0,027,020,23-0,020,000,00

Sn187/N16189GZG4/4 0,029,350,370,090,000,00

Sn188/N15844GZG4/4 -0,029,350,370,090,000,00

Sn189/N16083GZG4/4 -0,017,260,260,010,000,00

Sn200/N17358GZG4/4 0,019,500,190,100,000,00

Sn201/N17510GZG4/4 -0,029,190,550,120,000,00

Sn202/N17518GZG4/4 0,008,71-0,35-0,110,000,00

Sn203/N17526GZG4/4 -0,018,080,37-0,030,000,00

Sn204/N17643GZG4/4 0,019,280,320,150,000,00

Sn205/N17713GZG4/4 0,028,460,32-0,080,000,00

Sn206/N17786GZG4/4 0,008,81-0,04-0,060,000,00

Sn207/N17850GZG4/4 0,009,250,320,060,000,00

Sn208/N17962GZG4/4 0,0512,150,350,030,000,00

Sn210/N18133GZG4/4 -0,0512,150,350,030,000,00

6.2.27. Reaktionen der Kombinationen - GZG5

NameBeschreibungTypLastfälleBeiwert [-]

GZG5

GZG-linearLC1-Eigengewicht1,000

LC2-LED1,000

LC3-Windfrontal1,000

LineareAnalyse, Extremwerte : Knoten

Auswahl : Alle

LF-Kombinationen: GZG5

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn118/N8606GZG5/5 0,04-9,727,53-0,130,000,00

Sn119/N8777GZG5/5 -0,04-9,727,50-0,140,000,00

Sn138/N11776GZG5/5 -0,09-9,657,30-0,160,000,00

Sn140/N11892GZG5/5 0,07-8,176,17-0,110,000,00

Sn141/N12021GZG5/5 -0,07-8,176,17-0,110,000,00

Sn143/N12122GZG5/5 0,09-9,657,30-0,160,000,00

Sn151/N13673GZG5/5 -0,14-11,998,96-0,250,000,00

Sn152/N13073GZG5/5 0,03-8,476,23-0,160,000,00

Sn153/N13069GZG5/5 -0,02-9,266,94-0,130,000,00

Sn154/N13285GZG5/5 0,03-9,066,48-0,090,000,00

Sn155/N13402GZG5/5 0,01-9,226,81-0,110,000,00

Sn156/N13169GZG5/5 -0,03-9,076,48-0,090,000,00

Sn157/N13398GZG5/5 -0,01-8,696,56-0,130,000,00

Sn160/N13562GZG5/5 0,14-11,998,97-0,250,000,00

Sn169/N14490GZG5/5 -0,06-10,167,64-0,150,000,00

Sn170/N14963GZG5/5 -0,12-7,245,34-0,210,000,00

Sn171/N14607GZG5/5 -0,08-9,466,78-0,110,000,00

Sn172/N14717GZG5/5 0,00-8,936,77-0,030,000,00

Sn173/N14906GZG5/5 0,12-7,245,34-0,210,000,00

Sn174/N14827GZG5/5 0,06-10,167,64-0,150,000,00

Sn175/N15031GZG5/5 0,08-9,466,78-0,110,000,00

Sn183/N15957GZG5/5 0,03-7,065,10-0,070,000,00

Sn184/N16087GZG5/5 0,02-7,245,44-0,100,000,00

Sn186/N16397GZG5/5 -0,03-7,065,10-0,070,000,00

Sn187/N16189GZG5/5 0,11-9,337,05-0,190,000,00

Sn188/N15844GZG5/5 -0,11-9,337,05-0,190,000,00

Sn189/N16083GZG5/5 -0,02-7,245,44-0,100,000,00

Sn200/N17358GZG5/5 0,05-9,497,13-0,230,000,00

Sn201/N17510GZG5/5 0,09-9,176,69-0,240,000,00

Sn202/N17518GZG5/5 0,01-8,756,68-0,030,000,00

Sn203/N17526GZG5/5 0,01-8,075,74-0,100,000,00

Sn204/N17643GZG5/5 -0,08-9,266,92-0,270,000,00

Sn205/N17713GZG5/5 -0,02-8,466,20-0,060,000,00

Sn206/N17786GZG5/5 0,01-8,866,79-0,090,000,00

Sn207/N17850GZG5/5 -0,06-9,226,85-0,190,000,00

Sn208/N17962GZG5/5 0,11-12,159,14-0,200,000,00

Sn210/N18133GZG5/5 -0,11-12,159,14-0,200,000,00

6.2.28. Reaktionen der Kombinationen - GZG6

NameBeschreibungTypLastfälleBeiwert [-]

GZG6

GZG-linearLC1-Eigengewicht1,000

LC2-LED1,000

LC4-Windhinten1,000

LineareAnalyse, Extremwerte : Knoten

Auswahl : Alle

LF-Kombinationen: GZG6 2024-1060 Projekt-Nr.:

AuflagerLFRxRyRzMxMyMz [kN][kN][kN][kNm][kNm][kNm]

Sn118/N8606GZG6/2 0,059,727,59-0,120,000,00

Sn119/N8777GZG6/2 -0,059,727,55-0,110,000,00

Sn138/N11776GZG6/2 -0,149,627,28-0,140,000,00

Sn140/N11892GZG6/2 0,138,206,18-0,120,000,00

Sn141/N12021GZG6/2 -0,138,206,18-0,120,000,00

Sn143/N12122GZG6/2 0,149,627,28-0,140,000,00

Sn151/N13673GZG6/2 -0,1612,059,06-0,090,000,00

Sn152/N13073GZG6/2 0,028,496,72-0,120,000,00

Sn153/N13069GZG6/2 -0,079,316,76-0,170,000,00

Sn154/N13285GZG6/2 0,118,966,42-0,230,000,00

Sn155/N13402GZG6/2 0,079,296,91-0,180,000,00

Sn156/N13169GZG6/2 -0,108,976,43-0,230,000,00

Sn157/N13398GZG6/2 -0,038,646,07-0,130,000,00

Sn160/N13562GZG6/2 0,1712,049,06-0,090,000,00

Sn169/N14490GZG6/2 0,0810,047,10-0,170,000,00

Sn170/N14963GZG6/2 0,047,335,650,010,000,00

Sn171/N14607GZG6/2 -0,049,517,47-0,190,000,00

Sn172/N14717GZG6/2 0,008,875,86-0,260,000,00

Sn173/N14906GZG6/2 -0,047,335,650,010,000,00

Sn174/N14827GZG6/2 -0,0810,047,10-0,170,000,00

Sn175/N15031GZG6/2 0,049,517,47-0,190,000,00

Sn183/N15957GZG6/2 0,076,985,05-0,170,000,00

Sn184/N16087GZG6/2 0,047,285,42-0,120,000,00

Sn186/N16397GZG6/2 -0,076,985,05-0,170,000,00

Sn187/N16189GZG6/2 0,149,377,12-0,060,000,00

Sn188/N15844GZG6/2 -0,149,377,12-0,060,000,00

Sn189/N16083GZG6/2 -0,047,285,42-0,120,000,00

Sn200/N17358GZG6/2 0,069,517,07-0,070,000,00

Sn201/N17510GZG6/2 0,049,227,36-0,040,000,00

Sn202/N17518GZG6/2 0,008,665,57-0,280,000,00

Sn203/N17526GZG6/2 -0,018,086,08-0,180,000,00

Sn204/N17643GZG6/2 -0,059,297,140,000,000,00

Sn205/N17713GZG6/2 0,018,476,43-0,270,000,00

Sn206/N17786GZG6/2 0,018,776,31-0,240,000,00

Sn207/N17850GZG6/2 -0,079,287,06-0,100,000,00

Sn208/N17962GZG6/2 0,2012,159,14-0,200,000,00

Sn210/N18133GZG6/2 -0,2012,159,14-0,200,000,00

Turn static files into dynamic content formats.

Create a flipbook
Issuu converts static files into: digital portfolios, online yearbooks, online catalogs, digital photo albums and more. Sign up and create your flipbook.
