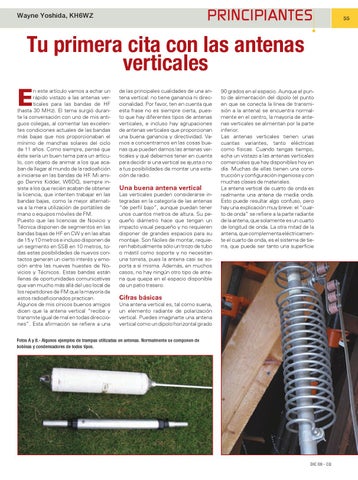

Tu primera cita con las antenas verticales
E
n este artículo vamos a echar un rápido vistazo a las antenas verticales para las bandas de HF (hasta 30 MHz). El tema surgió durante la conversación con uno de mis antiguos colegas, al comentar las excelentes condiciones actuales de las bandas más bajas que nos proporcionaban el mínimo de manchas solares del ciclo de 11 años. Como siempre, pensé que éste sería un buen tema para un artículo, con objeto de animar a los que acaban de llegar al mundo de la radioafición a iniciarse en las bandas de HF. Mi amigo Dennis Kidder, W6DQ, siempre insiste a los que recién acaban de obtener la licencia, que intenten trabajar en las bandas bajas, como la mejor alternativa a la mera utilización de portátiles de mano o equipos móviles de FM. Puesto que las licencias de Novicio y Técnica disponen de segmentos en las bandas bajas de HF en CW y en las altas de 15 y 10 metros e incluso disponen de un segmento en SSB en 10 metros, todas estas posibilidades de nuevos contactos generan un cierto interés y emoción entre las nuevas huestes de Novicios y Técnicos. Estas bandas están llenas de oportunidades comunicativas que van mucho más allá del uso local de los repetidores de FM que la mayoría de estos radioaficionados practican. Algunos de mis cínicos buenos amigos dicen que la antena vertical “recibe y transmite igual de mal en todas direcciones”. Esta afirmación se refiere a una
de las principales cualidades de una antena vertical: no tiene ganancia ni direccionalidad. Por favor, ten en cuenta que esta frase no es siempre cierta, puesto que hay diferentes tipos de antenas verticales, e incluso hay agrupaciones de antenas verticales que proporcionan una buena ganancia y directividad. Vamos a concentrarnos en las cosas buenas que pueden darnos las antenas verticales y qué debemos tener en cuenta para decidir si una vertical se ajusta o no a tus posibilidades de montar una estación de radio.
Una buena antena vertical
Las verticales pueden considerarse integradas en la categoría de las antenas “de perfil bajo”, aunque puedan tener unos cuantos metros de altura. Su pequeño diámetro hace que tengan un impacto visual pequeño y no requieren disponer de grandes espacios para su montaje. Son fáciles de montar, requieren habitualmente sólo un trozo de tubo o mástil como soporte y no necesitan una torreta, pues la antena casi se soporta a sí misma. Además, en muchos casos, no hay ningún otro tipo de antena que quepa en el espacio disponible de un patio trasero.
90 grados en el espacio. Aunque el punto de alimentación del dipolo (el punto en que se conecta la línea de transmisión a la antena) se encuentra normalmente en el centro, la mayoría de antenas verticales se alimentan por la parte inferior. Las antenas verticales tienen unas cuantas variantes, tanto eléctricas como físicas. Cuando tengas tiempo, echa un vistazo a las antenas verticales comerciales que hay disponibles hoy en día. Muchas de ellas tienen una construcción y configuración ingeniosa y con muchas clases de materiales. La antena vertical de cuarto de onda es realmente una antena de media onda. Esto puede resultar algo confuso, pero hay una explicación muy breve: el “cuarto de onda” se refiere a la parte radiante de la antena, que solamente es un cuarto de longitud de onda. La otra mitad de la antena, que complementa eléctricamente el cuarto de onda, es el sistema de tierra, que puede ser tanto una superficie
Cifras básicas
Una antena vertical es, tal como suena, un elemento radiante de polarización vertical. Puedes imaginarte una antena vertical como un dipolo horizontal girado
Fotos A y B.- Algunos ejemplos de trampas utilizadas en antenas. Normalmente se componen de bobinas y condensadores de todos tipos.
