Fóliák használata

3. Modul – Fóliák, egyéb objektumtulajdonságok, Blokkok, attribútomok létrehozása és használata, referenciák, raszterképek, koordinátarendszerek használata, méretezés, 3D modellezés

Fóliák használata

A fóliák megfelelnek a papíralapú rajzoláskor használt pauszpapírnak. A fóliák az elsődleges rendezési eszközök a rajzokban. A fóliákat az információk funkciók szerinti csoportosítására és a vonaltípus, szín és más szabványok érvényesítésére használják. A fóliák használatával a hasonló típusú objektumokat is csoportosíthatja azáltal, hogy külön fóliára másolja azokat. A szerkesztővonalakat, vonalakat, szöveget, méretet és címpecséteket például külön-külön fólián tárolhatja.

Így vezérelheti, hogy  Az objektumok láthatók legyenek-e egy-egy nézetablakban  Az objektumok nyomtatásra kerüljenek-e, és hogyan  Milyen színe legyen az objektumoknak  Milyen alapértelmezett vonaltípusa és vonalvastagsága legyen egy fólia összes objektumának  Módosíthatók-e a fólián lévő objektumok

Minden rajz rendelkezik egy 0 nevű fóliával. Ez a fólia nem nevezhető át, és nem törölhető. Ennek kettős célja van:  Annak biztosítása, hogy minden rajz rendelkezzen legalább egy fóliával  Egy olyan fólia biztosítása, mely a blokkok színeinek vezérlésével van kapcsolatban

Fóliakezelő FÓLIA _LAYER

Fóliák és fóliatulajdonságok kezelése a Fóliatulajdonság-kezelő panelen.

FO

Az AutoCAD Súgóban nagyon jó, részletes leírás található a Fóliatulajdonság-kezelőről. Bele kell kattintani a Fóliatulajdonság-kezelő ablakba, majd az F1 billentyű lenyomásával elindítani a Súgót.

Fóliabeállítások és fóliatulajdonságok

Új fólia

Új fóliát hoz létre. A listában megjelenik a Fólia1 fólia. A név kiválasztásra került, és azonnal megadhat egy új nevet. Az új fólia örökli a fólialistában jelenleg kijelölt fólia tulajdonságait (Szín, Be- vagy Kikapcsolt állapot, stb.).

Fólia törlése

Megjelöli a kijelölt fóliákat törléshez. A fóliák törlésre kerülnek, ha rákattint az Alkalmaz vagy az OK nyomógombra. Nem törölhető fóliák:  ’0’ és ’DefPontok’ fóliák  Az aktuális fólia  Xref eredetű fóliák  Objektumokat tartalmazó fóliák

Aktuálissá tétel

A kijelölt fóliát aktuális fóliának állítja be. Az objektumok, melyeket létrehoz, az aktuális fólián kerülnek megrajzolásra.

Állapot

Használatban lévő fóliák Használaton kívüli fóliák (nem tartalmaznak objektumokat)

Be/Ki

Be- és kikapcsolja a kijelölt fóliákat. Egy bekapcsolt fólia látható és nyomtatható. Ha a fólia ki van kapcsolva, akkor láthatatlan, és még akkor sem lehet kinyomtatni, ha a Nyomtatás oszlop beállítása be van kapcsolva.

Fagyasztás/Olvasztás

Fagyasztja a kiválasztott fóliákat. A fóliák lefagyaszthatók a teljesítmény fokozása és az összetett rajzok újragenerálási idejének csökkentése érdekében. A fagyasztott fóliákon található objektumok megjelenítése, nyomtatása és újragenerálása nem lehetséges.

Tipp: Fagyassza le azokat a fóliákat, amelyeket hosszabb ideig láthatatlanná kíván tenni. Ha úgy tervezi, hogy a láthatóság beállításokat gyakran fogja kapcsolgatni, akkor használja a BE/KI beállítást, hogy elkerülje a rajz frissítését.

Lezárás

Lezárja és engedélyezi a kijelölt fóliákat. Egy lezárt fólián található objektumok nem módosíthatók. A zárolt fóliákon lévő objektumok halványak és egy kis lakat ikon jelenik meg, amikor az objektum fölé helyezi a mutatót. A fóliák lezárása csökkenti az objektumok véletlenül történő módosításának lehetőségét. Alkalmazhat tárgyrasztereket egy lezárt fólián és végezhet egyéb olyan műveleteket, amik nem módosítják az objektumokat.

Szín/Vonaltípus/Vonalvastagság/Átlátszóság/Nyomtatási stílus

A fólia objektumainak színét állítja. Például, ha Tulajdonságok panel Szín vezérlője FÓLIA beállítású, az új objektumok színét a Fóliatulajdonság-kezelőben megadott fóliaszín beállítás határozza meg. Ha beállít egy bizonyos színt a Színvezérlőben, az a szín kerül alkalmazásra minden új objektumhoz, felülírva az aktuális fólia alapértelmezett színét. Ugyanez igaz a Tulajdonságok eszköztár Vonaltípus, Vonalvastagság, és Nyomtatási stílus vezérlőire is.

Nyomtatás

A kijelölt fóliák nyomtathatóságát vezérli. Ha egy fólia nyomtathatósága ki van kapcsolva, a rajta található objektumok még láthatók. A kikapcsolt vagy fagyasztott fóliák nem kerülnek nyomtatásra, függetlenül a nyomtatási beállítástól.

Fagyasztja a kiválasztott fóliákat az új elrendezés nézetablakokban. Ha például a MÉRETEK fóliát fagyasztja az összes új nézetablakban, akkor a méretek nem jelennek meg az újonnan létrehozott elrendezési nézetablakokban, de a beállítás nincs hatással a MÉRETEK fólia létező nézetablakokban való megjelenítésére. Ha később létrehoz egy nézetablakot, amelynek szüksége van méretekre, akkor felülírhatja az alapértelmezett beállítást az aktuális nézetablak beállítás megváltoztatásával.

NA szín/vonaltípusa/vonalvastagság/átlátszóság (csak elrendezés lapról érhető el)

Felülíró színt/…, ad meg az aktuális elrendezési nézetablakban a kijelölt fóliához.

NA nyomtatási stílusa (csak elrendezés lapról érhető el)

Felülíró nyomtatási stílust ad meg az aktuális elrendezési nézetablakban a kijelölt fóliához.

Leírás

(Nem kötelező) Leírja a fóliát vagy a fóliaszűrőt.

Fóliák listájának szűrése és rendezése

Fólia tulajdonságszűrő

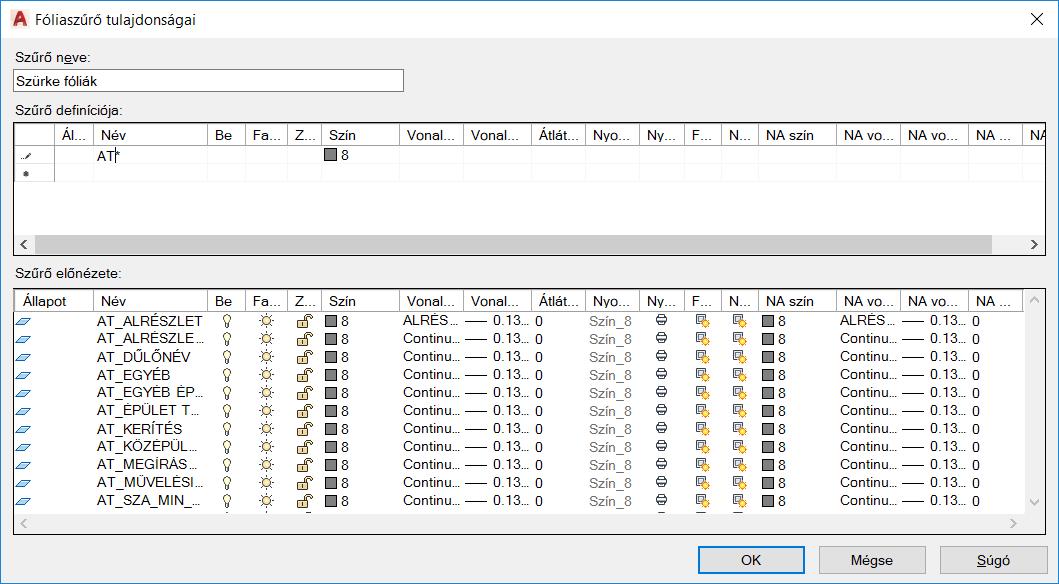

Kigyűjti azokat a fóliákat, melyek azonos névvel vagy egyéb közös tulajdonsággal rendelkeznek. Meghatározhat például egy szűrőt minden olyan fólia kigyűjtésére, mely 8-as szürke színű és a nevében szerepelnek az AT karakterek. Beágyazhat egy új fóliatulajdonság szűrőt egy csoportszűrő vagy egy másik fóliatulajdonság szűrő alá.

Fólia csoportszűrő

A fóliacsoport szűrők csak azokat a fóliákat tartalmazzák, melyeket kifejezetten hozzárendel. Ha a szűrőhöz hozzárendelt fóliák tulajdonsága megváltozik, a fóliák továbbra is a szűrőhöz tartoznak. Egy új fóliacsoport szűrő csak egy másik csoportszűrő alá ágyazható be.

Fóliaszűrő megfordítása

A fóliaszűrők megfordíthatók, tehát a kiválogatásra nem került fóliák kerülnek megjelenítésre. Ehhez használjuk a Szűrő invertálása jelölőnégyzetet

Fóliák gyors szűrése név szerint

A Fóliatulajdonság-kezelőben a jobb felső sarokban, a Fólia keresése használhatunk helyettesítő karaktereket is. mezőbe kattintással tudunk a névre rákeresni, ehhez

A 3. Részvizsga részeként hozza létre az alábbi fóliákat!  Név: kontúr, szín: 132 (kékes zöld), vonaltípus: continuous, vonalvastagság: 1 mm, minden mást hagyjon változatlanul!  Név: méretvonal, szín: 253 (szürke), vonaltípus: continuous, vonalvastagság: 0,15 mm, minden mást hagyjon változatlanul!  Név: Segédvonal, szín: 253 (szürke), vonaltípus: szaggatott, vonalvastagság 0,15 mm

Fóliabeállítások elmentése és visszaállítása

A rajz aktuális fóliabeállításai elnevezett fóliaállapotként elmenthetők, és később visszaállíthatók. A fólia beállítások elmentése kényelmes megoldás, ha például a rajzolás bizonyos fázisai során, illetve nyomtatáskor az összes fólia egy bizonyos beállításához kell visszatérni. Ehhez használjuk a Fóliallápot-kezelő nyomógombot.

Fóliaállapot exportálása/importálása

A Fóliaállapot kezelő használatával az elnevezett fólia állapotok .LAS kiterjesztésű fájlokba exportálhatók, majd felhasználhatók más rajzokban. A külső hivatkozások fóliaállapotai nem exportálhatók.

A fóliaállapotban nem található fóliák kikapcsolása

Amikor visszaállít egy elnevezett fóliaállapotot, kikapcsolja azokat az új fóliákat, melyekhez a beállítások nem kerültek elmentésre, tehát a rajz ugyanúgy néz ki, mint amikor az elnevezett fóliaállapot elmentésre került.

Objektum fóliájának módosítása

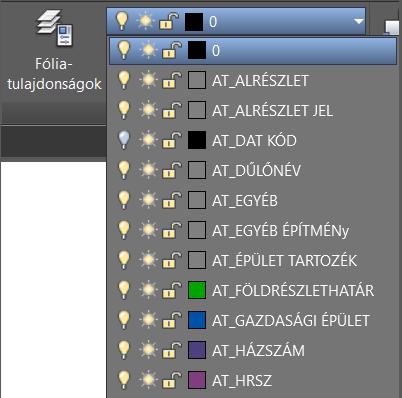

 Válassza ki azokat az objektumokat, melyek fóliáját módosítani kívánja!  A Fóliák eszköztárban kattintson a Fóliavezérlés eszközre!  Válassza ki azt a fóliát, melyet az objektumokhoz rendelni kíván!
