Administración y Gestión 1 2025
Columnas, mochetas, soleras, vigas y levantados.
Sección Ing. Stolz
Este es un cuaderno didáctico académico. La información consignada en el mismo debe ser utilizada con criterio. El autor no se hace responsable por el uso indebido de su contenido ni a las malas interpretaciones sobre las opiniones técnicas vertidas a lo largo del mismo. Son opiniones del autor en base a su experiencia y conocimiento sobre la materia.
https://www.lanacion.com.ar/cultura/cuanto-costara-terminar-lasagrada-familia-de-gaudi-y-cuando-estara-lista-nid02082021
https://www.architectsjournal.co.uk/news/zaha-says-designnot-to-blame-for-cost-increases-on-shelved-tokyo-stadium
https://www.architecturaldigest.com/story/thailands-tallestskyscraper-completed
http://ruartecontract.com/aravena-pritzker-de-arquitecturamas-comprometido-con-la-sociedad/
De las clases anteriores
La hoja electrónica. El mercado. El cliente. Preliminares. Cimentaciones.
El archivo de entrega se llamará: AG1_2025_Preliminares_Grupo#_apellido 1_apellido 2
El archivo de entrega se llamará: AG1_2025_Cimentaciones_Grupo#_apellido 1_apellido 2
Estructura general del documento entregable en la primera fase del curso (En las pestañas del libro)
UN LIBRO ORDENADO CON PESTAÑAS TEMÁTICAS
Portada e índice
Materiales de construcción
Mano de obra

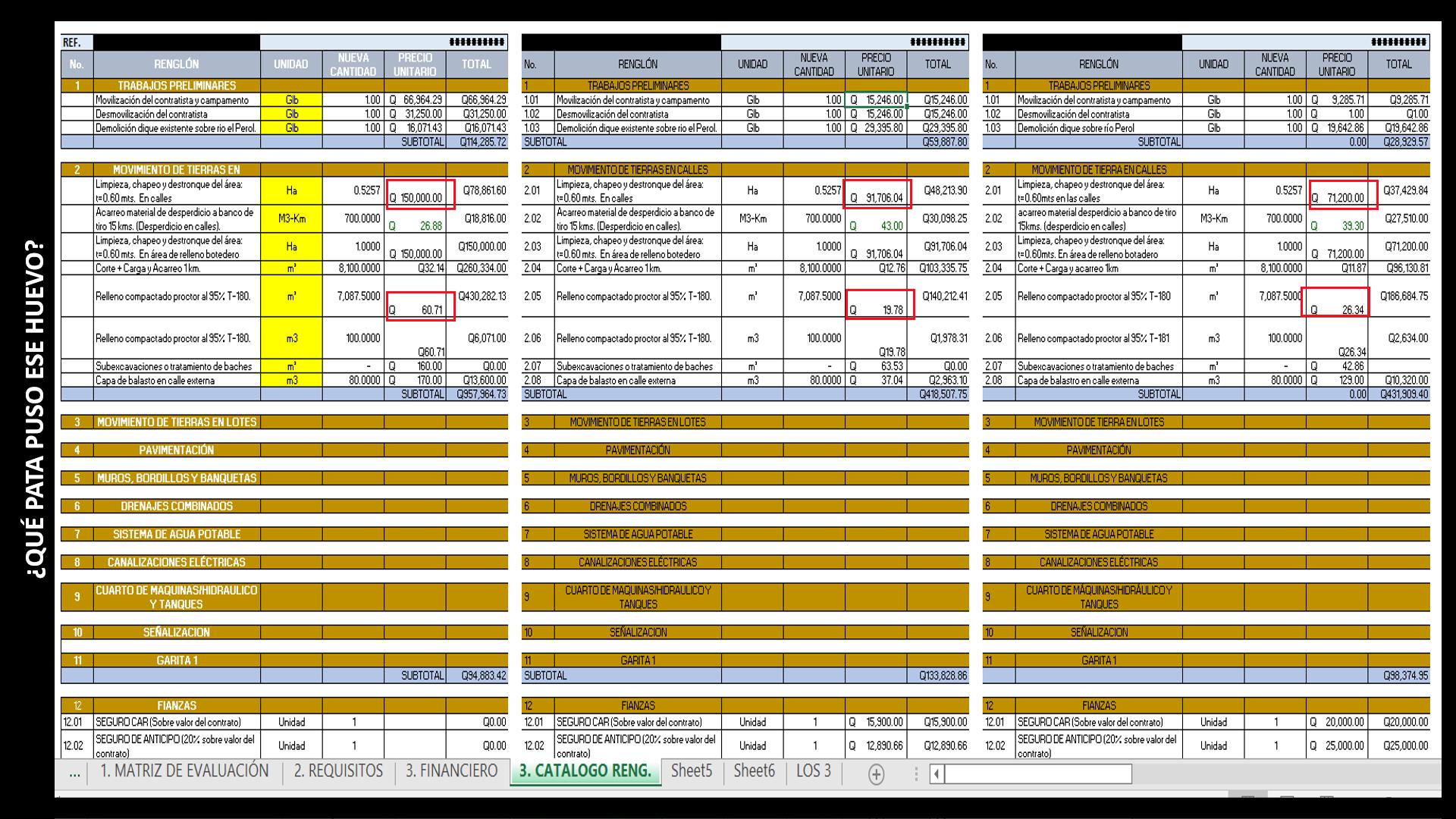

Catálogo de renglones
Trabajos preliminares
Cimentaciones
Requerimiento de presentación
Requerimiento de investigación 1
Requerimiento de investigación 2
CÉDULAS DE COSTO
Maquinaria, herramienta y equipo de construcción
Requerimiento de investigación 3
Requerimiento técnico de resumen
Requerimiento técnico de cálculo
Estructuras y obra gris Acabados finales Instalaciones
Requerimiento técnico de cálculo
Requerimiento técnico de cálculo
Cápsula 1
Semana 4
Clase 7 del 04 de febrero
Clase 8 del 07 de febrero
Cuantificaciones en: Columnas y mochetas. Mampostería reforzada. Morteros de pega, concretos y acero de refuerzo. Soleras intermedias, dinteles y sillares de puertas y ventanas. Formaletas y andamiajes de apoyo.
(Se recomienda estudio individual/grupal post sesión magistral colaborativa)
Sistemas de sostenimiento vertical y horizontal. Mampostería reforzada. Concretos, aceros y morteros. Andamiajes.
Columnas y mochetas
1
2
Armaduría, formaletas, concretos. Desformaletados. Curados.
4
3
Soleras, Sillares y dinteles.
Armadurías, formaletas, concretos, desformaletados, curados.
Sistemas de andamiajes
Tipos de andamios y formaletas de elementos verticals y horizontals.
5
Concretos y aceros de refuerzo.
Mezclas, equipo y especificaciones.
6
Morteros de pega y blocks
Tipos de morteros y blocks.
CÁLCULOS EN HOJA ELECTRÓNICA
Todos los cálculos ordenados en una hoja electrónica. REVISAR EJEMPLOS DE AÑOS ANTERIORES. Incorporar planos a la hoja. Creatividad y exactitiud.
De la vida real
(Cápsula 2)

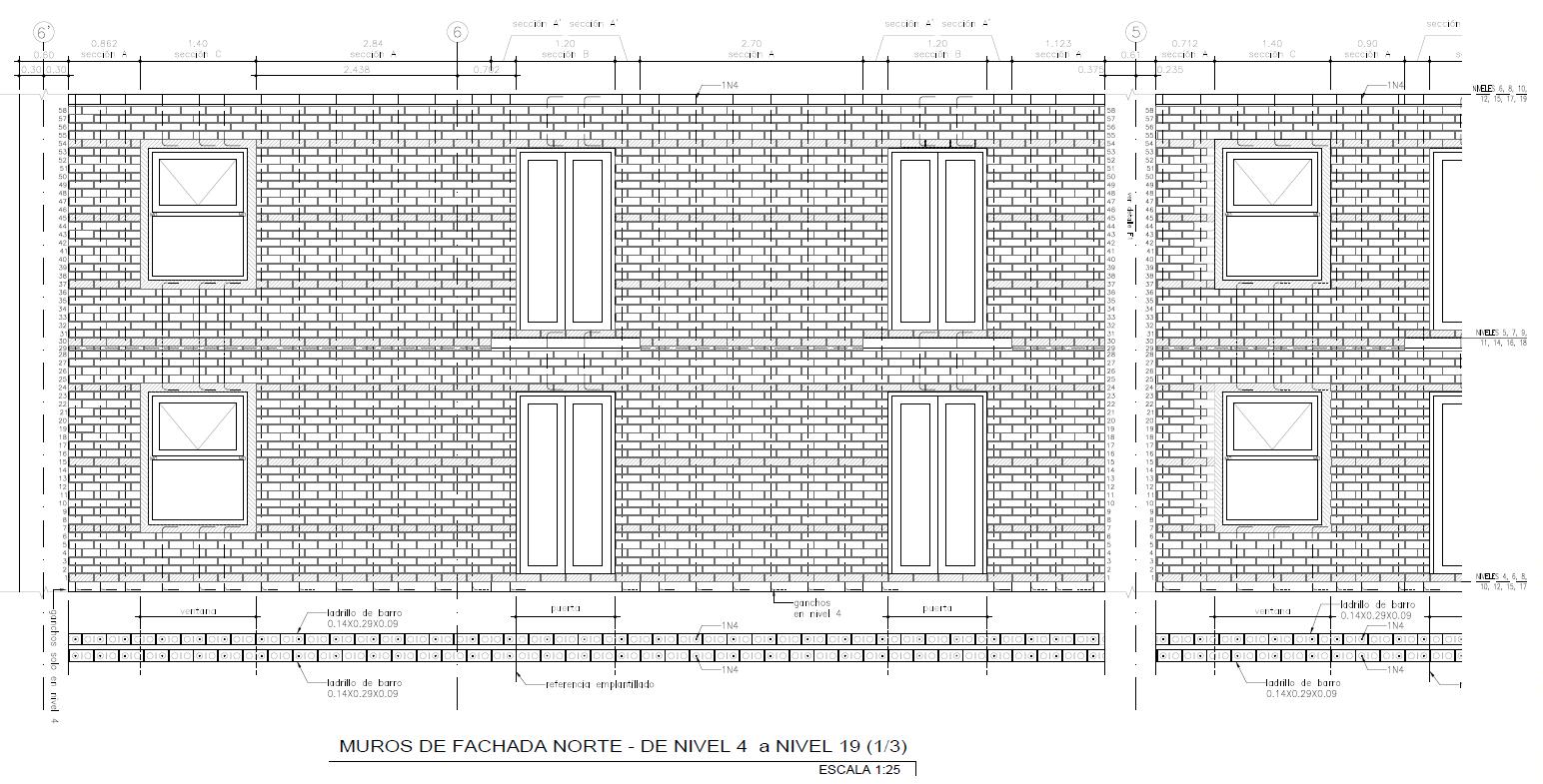

Plantilla “emplantillado” de los blocks
Ejes, cotas entre ejes (totales y parciales)
Síntesis de información y escala
Ilustración con fines académicos solamente.
Planillas de puertas y ventas por separado
Cajetín con información específica
Especificaciones del block y su armado de refuerzo
Centro Estudiantil Villanueva. UMG. 2019
Ilustración con fines académicos solamente.
Información detallada, tipo, ubicación, nivel, geometrías y materiales.
GROUT
GROUT
Detalles de refuerzo y concretos en mampostería en “T”, lineal y “L”, block doble tabique, geometrías y escalas.
GROUT
GROUT
OBJETIVO:
Visualizar los componentes técnicos de la mampostería reforzada
GROUT
Refuerzo vertical “pineados”: espaciamientos, block doble tabique y concretos.
Detalles de refuerzo y concretos en “L”
especial y “block y medio”
Ilustración con fines académicos solamente.
Detalles de mampostería reforzada
MOCHETAS
COLUMNAS
SectorAenfocado
Ilustración con fines académicos solamente.
MOCHETAS
OBJETIVO:
Distinguir entre una mocheta y una columna
Sector A enfocado para procedimiento. Cuantificaciones para toda la planta mostrada.
m
OBJETIVO:
Visualizar los detalles de soleras y mochetas
72 u 25 u
17 u
16 u
h=5.10m h= 5.10m h= 5.10m h= 5.10m h=5.10m
Mixto Listo Precón http://precon.com.gt/producto-industrial/block/
https://www.mixtolisto.com/category/mezclas-listas/mezclas-de-levantados/
CANTIDAD DE BLOCKS DE CONCRETO Y MATERIAL DE EMBOLSADO PARA
LEVANTADO
Supongamos que: tenemos 24.86 metros cuadrados de levantados en la zona hidrófuga
1) El mismo procedimiento para levantados de otros tipos en otras partes de la casa
2) El tipo de block y el material de levantado deberían estar indicados en los planos
OBJETIVO:
Calcular la cantidad de block y material de pega embolsado.
Cantidad de blocks = 24.86 x 12.5 = 310.75 ~ 311 unidades Cantidad de bolsas Levantamuro = 311 / 30 = 10.37 bolsas Si yo tuviera que tomar la decisión: un 3% arriba 321 unds Bolsas ajustadas = 321 / 30 = 10.70 bolsas ~ 11 bolsas
Podría tomar la decisión entre el 5 – 3%
La cantidad de embolsado ajustada no varía
OBJETIVO:
Visualizar el orden de colocación de la información calculada.
Generalmente, el control del agua comienza en 18 litros por saco a un máximo de 23 dependiendo de la resistencia y la época del año.
Herramientas básicas
Uso del Excel. Geometría plana. Aritmética básica. Tabla de mezclas. Tabla del acero corrugado de refuerzo. PLANOS.
OBJETIVO:
Especificaciones técnicas.
Aprender a manejar las especificaciones de anclajes y doblados del acero corrugado de refuerzo Ilustración con fines académicos solamente.
Métodoconstructivodelascimentacionesenunacasa
ESPECIFICACIONES DEL ACERO CORRUGADO: TEMÁTICA DE CONSTRUCCIÓN 4
Anclaje =
(2x3.1416x0.05/4)+0.15
+0.19
0.08+0.15+0.19 = 0.42m
Tabla = 0.60 m
0.18/6 = 3.00% +
Anclaje =
(2x3.1416x0.04/4)+0.12 +0.15
0.06+0.12+0.15 = 0.33m Tabla = 0.50 m 0.17/6 = 2.83% +
Bastón negativo en viga (Anclaje a columna)
Anclaje =
(2x3.1416x0.07/4)+0.20 +0.23
0.11+0.20+0.23= 0.54m Tabla = 0.75 m 0.21/6 = 3.50% +
L/4 luz a ejes
Bastón negativo en viga (Anclaje a columna)
Acero #6
L/4 luz a ejes
Cara crítica Col
OBJETIVO: Aprender de los ejemplos resueltos y aplicarlos. Eslabones para columnas y ganchos en mampostería
Anclaje = (2x3.1416x0.07/4)+0.20
+0.23
0.11+0.20+0.23= 0.54m
Tabla = 0.75 m 3.50% +
Anclaje = (2x3.1416x0.08/4)+0.23
+0.28
0.13+0.23+0.28= 0.64m
Tabla = 0.90 m 0.36/6 = 6.00% +
Anclajes de acero
desde cara crítica
Cara crítica Zap - CC
Cara crítica Zap - CC
Cara crítica Zap
Acero #5
Cara crítica Col
CANTIDAD DE CEMENTO, AGREGADOS Y AGUA DE UNA MEZCLA DE CONCRETO
Supongamos que: tenemos 5.37 metros cúbicos de concreto pobre para estabilización de los cimientos:
1) El concreto que prepararemos se conoce como “pobre” o “concreto de limpieza” del cimiento
2) Los concretos pobres están indicados en espesor y resistencia en las especificaciones de la casa
Escogemos uno de 1263 psi (esta “escogencia” debería estar indicada en los planos estructurales)
CANTIDAD DE CEMENTO, AGREGADOS Y AGUA DE UNA MEZCLA DE CONCRETO
Supongamos que: tenemos 21.17 metros cúbicos de concreto para cimientos corridos con concreto de 3000 psi planos
1) El concreto que prepararemos se conoce como de alta resistencia
2) Los concretos para elementos horizontales, verticales y cimentaciones deben estar indicados en las especificaciones
Escogemos uno de 3477 psi (Si lo hacemos con concretera escogemos uno mayor a 3000 psi, por ejemplo)
LOS PLANOS, LAS ÁREAS DE LEVANTADO
La cuantificación debe realizarse por ejes longitudinales y transversales completos
La cuantificación de levantados debe realizarse por ejes longitudinales y transversales completos
Ejemplo de solera de 13.00 m
Este modelo puede ser recreado en CAD o Revit para mayor exactitud en la cuantificación El acero cortado puede estar sujeto al criterio del calculista para ahorros de material.
Acero longitudinal de 4 posiciones en solera = 4 x 3 = 12 varillas #3 de 6m Grado 60 (8 de corte a 5m + 4 de corte a 4.50m) ( 8 sobrantes de 1m + 4 sobrantes de 1.50m)
Acero transversal (Estribos L= 0.05 + 0.05 + 0.10 + 0.10 + 0.16 + 0.16) = 0.62m
Cantidad de estribos #2 = 4 tramos x 16 / tramo = 64 estribos L= 64 x 0.62 / 6 = 7 varillas #2 de 6m
Alambre de amarre = ((12 x 0.0752) + (7 x 0.0334)) qq x 2.5 lb/qq = 2.84 lb = 3 lb
13.00 m (hasta el rostro exterior de la mocheta)
Longitud de acero de solera necesario = 12.96 m (hasta el rostro del acero vertical de la mocheta) + 0.10m + 0.10m de vueltas = 13.16 m (sin traslapes)
Perímetro de la columna = 0.40 + 0.80 = 1.20m
Zona de recubrimiento mínimo en unos 0.02 m en otros 0.025m 0.20m
0.15m
(0.35 x 2) + (0.15 x 2) + (0.05 x 2) = 0.70 + 0.30 + 0.10 = 1.10m
Tamaño del estribo 0.15m
Plantilla “emplantillado” de los blocks
Ejes, cotas entre ejes (totales y parciales)
Síntesis de información y escala Ilustración con fines académicos solamente.
Planillas de puertas y ventas por separado
Cajetín con información específica
Especificaciones del block y su armado de refuerzo
SectorAenfocado
Sector A enfocado para procedimiento. Cuantificaciones para toda la planta mostrada.
Detalles de refuerzo y concretos en “L”
especial y “block y medio: Detalle E”
Detalles de refuerzo y concretos en mampostería en “T”, lineal y “L”, block doble tabique, geometrías y escalas.
Refuerzo vertical “pineados”: espaciamientos, block doble tabique y concretos.
Detalles de mampostería reforzada
m h=5.10m h= 5.10m h= 5.10m h= 5.10m h=5.10m
16 u 17 u
42 u 25 u
Información detallada, tipo, ubicación, nivel, geometrías y materiales.
L nivel 1 = 125 m
L nivel 2 = 132 m
L nivel 1 = 125 m
L nivel 2 = 132 m L nivel 1 = 137 m
Cálculos de formaletas en soleras S1 (2 unidades intermedias)
1) Las tablas van por los dos lados
2) L total nivel 1 = 125 x 2 = 250 m
Nota: se le darán 4 usos
Cantidad de tablón de 2” de 10 pies en nivel 1:
250m x 3.28 / 10 = 82 unidades (41 parejas)
24 clavos de 3 pulgadas por cada 2 unidades
Clavos totales 3” = 24 x 41 = 984 clavos / 60 = 17 lb
L nivel 2 = 132 m
INVENTARIO PARA LAS SOLERAS DEL PRIMER NIVEL
1) Cantidad de tablón de 2” de 10 pies = 82 unidades
2) Cantidad de clavos de 3” para madera = 17 lb
Se darán dos usos (primero y segundo nivel)
Varillas separadoras #3: 2 de 0.30m a cada 1.50 m
Varillas #3 totales = 41x 6u sep x 0.30 / 6) = 13 varillas #3 6m grado 40
3) ALAMBRE DE AMARRE = 13 X 0.0752 X 2.5 ~ 2.50 lbs.
Cálculos de formaletas en mochetas del primer nivel
1) Cantidad de mochetas = 40 unidades
2) Altura de las mochetas = 5.10 m (40 x 5.10 x 2 = 408 m)
42 u
Cantidad de tablón de 2” de 10 pies:
408m x 3.28 / 10 = 134 unidades de 2”x12”x10pies
24 clavos de 3 pulgadas por cada pareja de formaleta:
Clavos totales 3” = 24 x 67 pareja= 1608 clavos / 60 = 27 lb
2 separadores en 3m
Varillas separadoras #3: 6u de 0.30m por cada 2 tablones
Varillas #3 totales = (67 x 6 u sep x 0.30 / 6) = 21 varillas
#3 6m grado 40
3) ALAMBRE DE AMARRE = 21 X 0.0752 X 2.5 ~ 4 lbs.
10 pies
2 separadores en 1.5m 2
Columnas y mochetas
La cuantificación debe realizarse por ejes longitudinales y transversales completos
Columnas y mochetas
Columnas y mochetas
LONGITUD CENTRO A CENTRO ENTRE ESTRIBOS: ESPECIFICACIONES EN PLANOS
Preparado por Ing. Luis Stolz MA

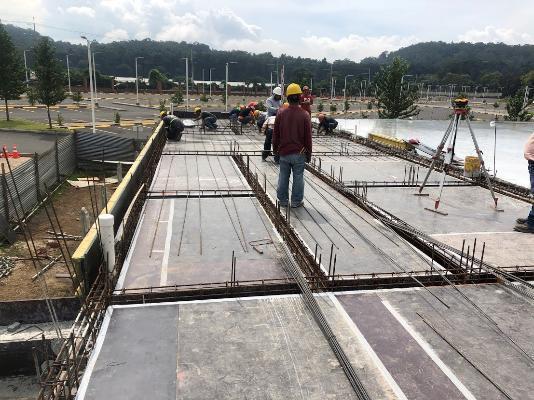

Conocimiento técnico general del método constructivo de formaletas en soleras (Índices para cuantificación)
con plywood fenólico.
Madera cepillada de 2” x 3” cepillada 4 caras por los dos lados: Arriba y abajo
En la foto:
Mano de obra: 1 albañil + 0.50 ayudante
El plywood fenólico se clava a la madera por adentro. Dos clavos de 2” a cada 0.60m dos caras arriba y abajo
Plywood fenólico (aglomerado) de ½” de espesor (2 caras) ancho 0.30m
3/8” como tensores
0.60 – 0.70m cada punto de tensores de 3/8” o ½” sobrantes
MÉTODO CONSTRUCTIVO GENERAL DE SOLERAS
Plywood fenólico (aglomerado) de ½” de espesor (2 caras) ancho 0.30m
Materiales típicos en formaletas de soleras (Depende de cada constructor):
Para el ejemplo:
Plywood fenólico de ½” de espesor corte a 0.30m en dos caras (planchas de 1.22m x 2.44m (4´x 8´)
Madera cepillada 4 caras de 2”x3” dos lados arriba y abajo
Varillas de 3/8” (#3) dos pedazos de 0.40-0.50m corte por los dos lados a cada 0.60m (sobrantes o nuevo)
Alambre de amarre (0.90m dobles por cada punto de amarre (3) a cada 0.40m
Clavos para madera (8 clavos para madera de 2” por cada 0.60m en las dos caras arriba y abajo)
Mano de obra: 1 albañil + 0.50 ayudante
Acero corrugado (nuevo o sobrantes) para afianzar y tensar la formaleta
Andamiajes
Arquitecta Hania Meneses 2020 Landivariana
Estrategia para selección de andamios metálicos:
Como una idea general (para 1274 m²) alquilados:
Durante los 9 meses fuera de primera solera
1. Planifico andamios para el 50% del área de la casa a primer nivel en fase 1
2. Distribuyo de acuerdo al ancho estándar de 1.50m por torre completa y separación máxima entre ellas de 2.00 m; por ejemplo.
3. Hago la distribución
Inventario en Fase 1 primer y segundo niveles
63 torres de andamios completas (triple)
Para la Fase 2 (mixta primer nivel + segundo nivel)
20 torres adicionales
Para la Fase 3 en exteriores: complementos
No olvidar la madera para desplazarse:
2 tablones de 7 pies por torre + conexiones entre torres de 2 tablones de 10 pies. (siguiente página)
OBJETIVO: Definir una Estrategia para selección de andamios metálicos: trabaje con su plano en planta y con los planos de elevaciones
Primera
Segunda cama de andamios completos (torre)
Primera cama de andamios completos (torre)
Segunda cama de andamios completos (torre)
MUROS DE MAMPOSTERÍA REFORZADA EN LADRILLOS Y BLOCKS DE CONCRETO EN EDIFICACIÓN VERTICAL
MODRA ZONA 4. Plano cortesía de Grupo
MOREA ZONA 15. Ilustración con fines académicos, solamente.
