TÓRAX. SIGNOS Y PATRONES RADIOLÓGICOS. VI.DIAFRAGMA.
Revisado y modificado
18-7-2024
Dr. César Pedrosa Madrid
ÍNDICE: PLEURA Y DIAFRAGMA
DIAFRAGMA
2. ÍNDICE
3. DIAFRAGMA ANATOMÍA
5. ANATOMÍA. CRURAS DIAFRAGMÁTICAS
6. ANATOMÍA. NERVIO FRÉNICO
*En el modo “Presentación” se puede acceder a cada signo con un click sobre el nombre *Algunos signos tienen más de una diapositiva *Esquina superior derecha
”Retorno al índice”
7. DIAFRAGMA DERECHO. ANATOMÍA
8. DIAFRAGMA DERECHO. BORRAMIENTO DEL 9. ANATOMÍA. DIAFRAGMA IZQUIERDO.
10. DIAFRAGMA IZQUIERDO. BORRAMIENTO
11. DIAFRAGMA DERECHO. DATOS ANATÓMICOS
12. DIAFRAGMA DERECHO. GRASA PERICAVAL
13. DIAFRAGMA. FUNCIÓN
14. DIAFRAGMA PLANO
15. . DIAFRAGMA CONTNUO, SIGNO DEL
16. DOBLE DIAFRAGMA, SIGNO DEL
17. ELEVACIÓN DIAFRAGMÁTICA BILATERAL
18. ELEVACIÓN BILATERAL. ENF. DE CHAGAS
19. SILENCIO SUBDIAFRAGMÁTICO, SIGNO DEL
21. ELEVACIÓN BILATERAL DE CAUSA PULMONAR
22. ELEVACIÓN BILATERAL. SÍNDR. ANTISINTETASA
23. ELEVACIÓN DIAFRAGMÁTICA UNILATERAL. CAUSAS
25. ELEVACIÓN UNILATERAL. TEP
26. ELEVACIÓN UNILATERAL + ATELECTASIA CRÓNICA
27. ELEVACIÓN UNILATERAL DE CAUSA ABDOMINAL
28. ELEVACIÓN UNILATERAL. OBSTRUCCIÓN INTESTINAL
29. FALSA ELEVACIÓN DIAFRAGMÁTICA. GRASA
31. ENFERMEDAD TORACOABDOMINAL. TUMOR
33. ENF. TORACOABDOMINAL. SEUDOQUISTE PANCREÁTICO
34. ENF. TORACOABDOMINAL. ANEURISMA INTRACRURAL
35. ENF. TORACOABDOMINAL. QUISTE HIDATÍDICO
36. ENF. TORACOABDOMINAL. ÁREA DESNUDA
37. ESPLENOSIS TORÁCICA
38. EVENTRACIÓN DIAFRAGMÁTICA
39. EVENTRACIÓN IZQUIERDA
40. EVENTRACION DIAFRAGMÁTICA FOCAL.
41. EVENTRACIÓN FOCAL CON ASCITIS
42. HERNIA DE BOCHDALEK
42. GANGLIOS DIAFRAGMÁTICOS
43. HERNIA DE BOCHDALEK . “RIÑÓN INTRATORÁCICO
44. HERNIA HIATAL
45. HERNIA DE MORGAGNI
46. HERNIA PARAESOFÁGICA

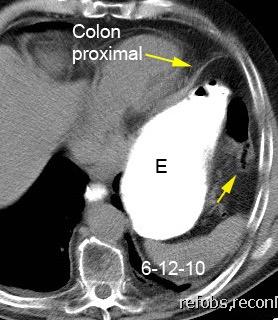

47. INTERPOSICIÓN CÓLICA DE CHILAIDITI
48. INVASIÓN DIRECTA DE CRURA DIAFRAGMÁTICA
49. INVERSIÓN DIAFRAGMÁTIC. MESOTELIOMA
51. METÁSTASIS DIAFRAGMÁTICAS
52. PARÁLISIS FRÉNICA
53. PARÁLISIS FRÉNICA TRANSITORIA
54. QUISTE HIDATÍDICO DIAFRAGMÁTICO
56. ROTURA DIAFRAGMÁTICA. TRAUMA
58. ROTURA DIAFRAGMÁTICA. DIAFRAGMA COLGANTE, SIGNO DEL
60. ROTURA DIAFRAGMÁTICA RETRASADA
61. TUMOR FIBROSO DE PLEURA DIAFRAGMÁTICA
Dr. César Pedrosa
DIAFRAGMA:ANATOMÍA
Hoja fibromuscular que separa las cavidades torácica y abdominal
2 partes: Central tendinosa
Externa muscular
Okuda I et al. Diaphragm and related Lesions on chest radiographs. RSNA. 2018
Nason L K et al. Imaging of the diaphragm: anatomy and function. Radiographics 2012.
Dr. César Pedrosa

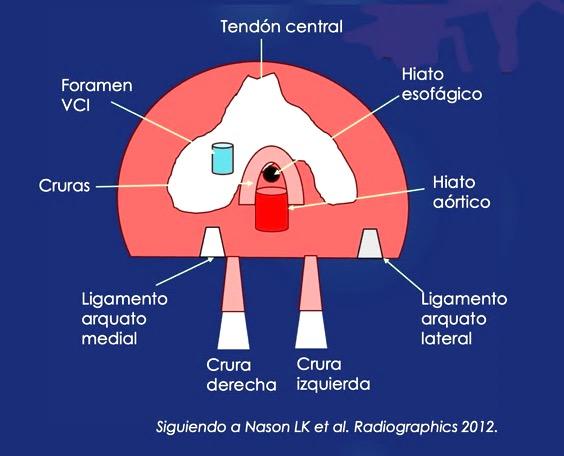

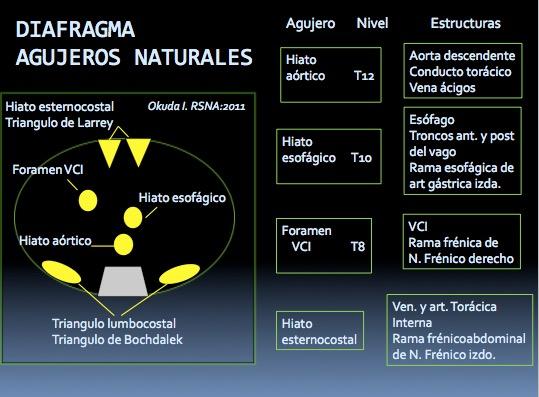

DIAFRAGMA:ANATOMÍA
Parte lumbar: 1.Ligamentos arcuatos medial y lateral
2. Cruras conectadas a vértebras lumbares y discos. L1-3 a la dcha. L1-2 a la izda.
Cruras conectadas por encima del tronco celíaco por ligamento fibroso arcuato medial. Panicek DM et al. Radiographics. 1998
Dr. César Pedrosa

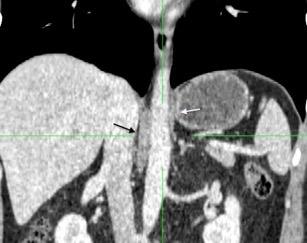

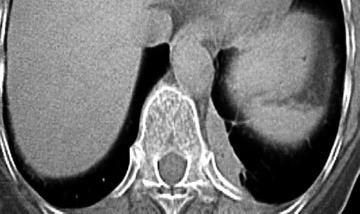

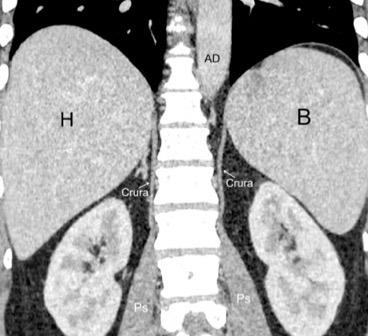

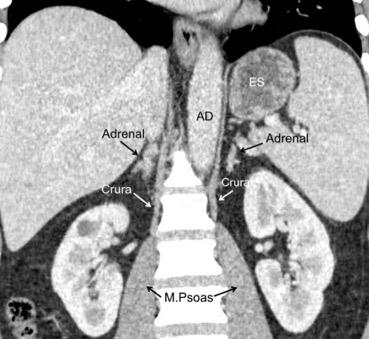

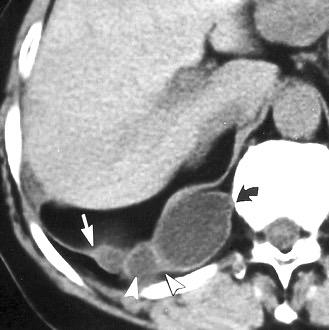

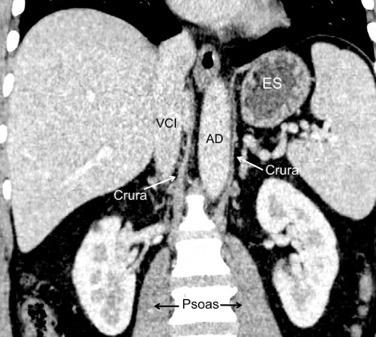

ANATOMÍA. CRURAS DIAFRAGMÁTICAS
Encrucijada toraco-abdominal.
Las fibras más bajas de las cruras se funden con las de las vainas de los músculos psoas, acotando un espacio llamado “Espacio abierto de la vaina del psoas”, que comunica las cavidades torácica y abdominal.
Panda A et al. “Straddling Across Boundaries”. Thoracoabdominal Lesions: Spectrum and Pattern Approach. Curr Probl Diagn Radiol, 2015 /Restrepo CS et al. The diaphragmatic crura and retrocrural space: normal imaging appearance, variants, and pathologic conditions. Radiographics 2008
Dr. César Pedrosa

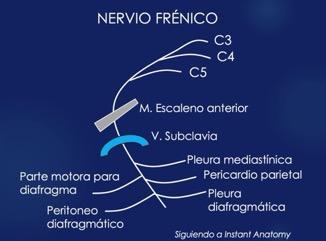

DIAFRAGMA:ANATOMÍA. NERVIO FRÉNICO IZQUIERDO
Nervio frénico izquierdo
Entra al tórax posterior al TBVI. Desciende lateral al arco aórtico, aurícula izquierda y VI.
N. frénico izdo.
N. frénico dcho.
The Human Project
N. frénico
N. vago
N. frénico
Dr. César Pedrosa

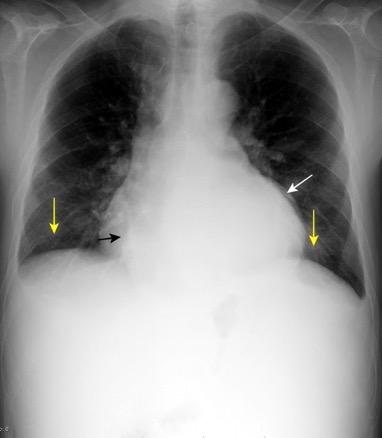

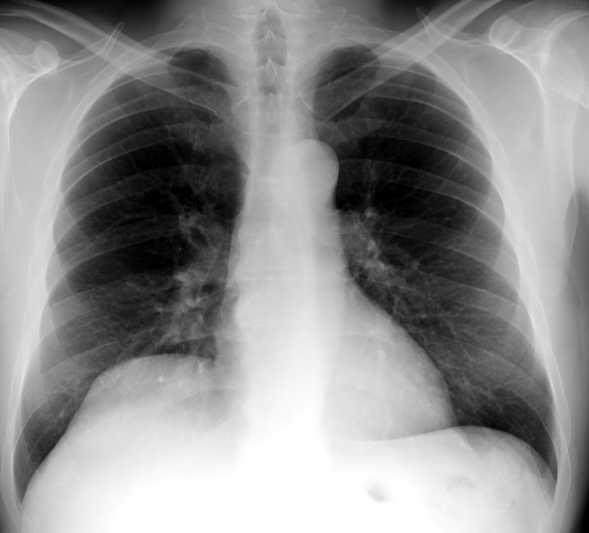

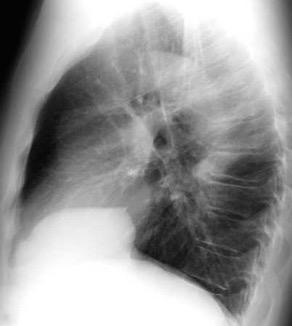

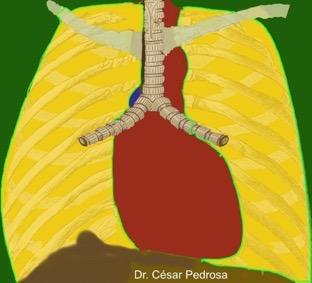

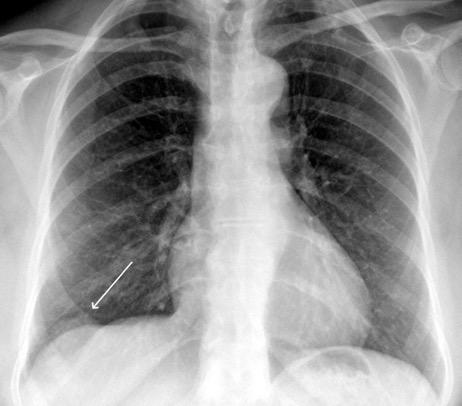

DIAFRAGMA. ANATOMÍA GENERAL
Derecho
Visible en toda su longitud en ambos planos. Excepción: Parte medial en PA.
Dr. César Pedrosa

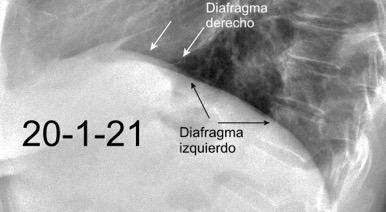

D. Izquierdo
D. Derecho
DIAFRAGMA. ANATOMÍA GENERAL

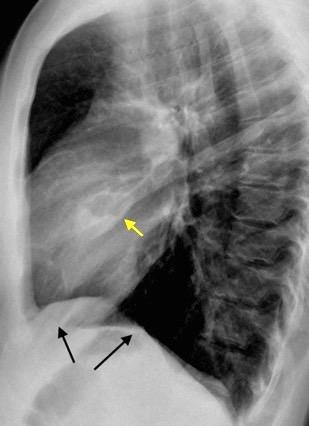

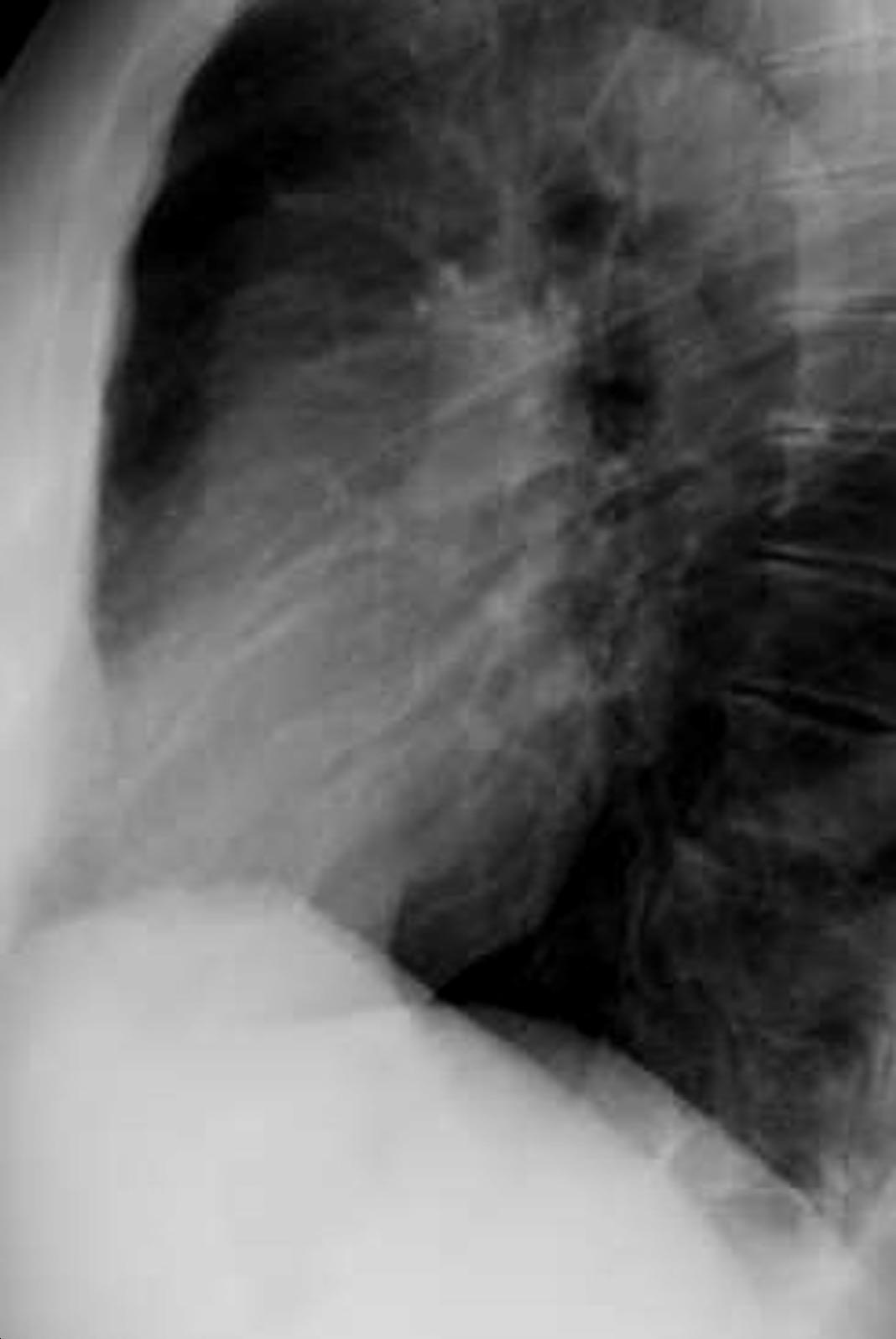

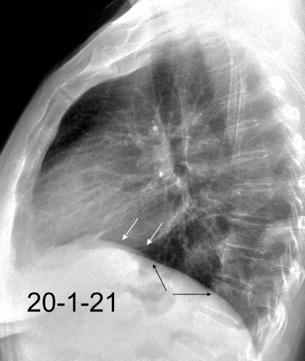

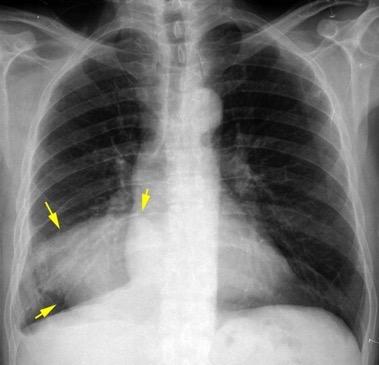

Borramiento del hemidiafragma derecho
“Visible en toda su longitud en lateral”.

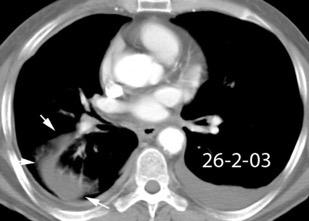

Consolidación por Infarto pulmonar. (TEP)
Dr. César Pedrosa

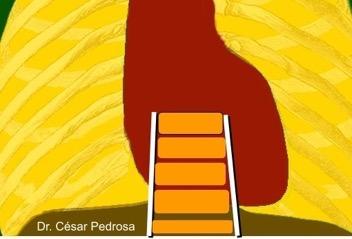

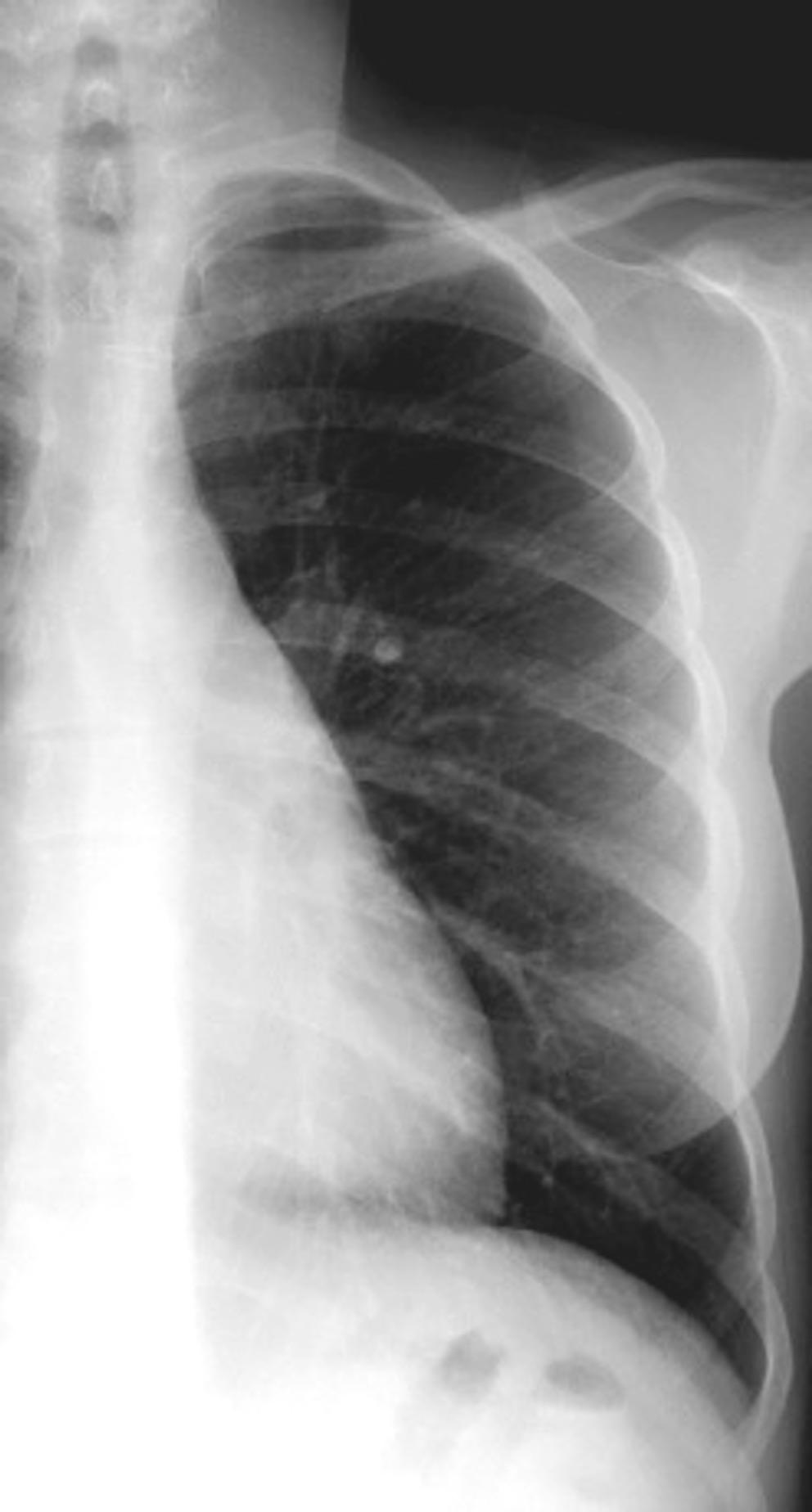

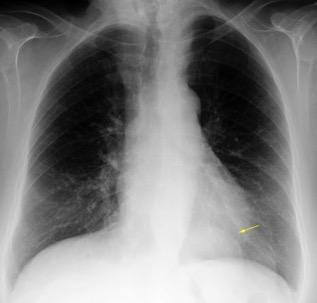

DIAFRAGMA. ANATOMÍA GENERAL
Izquierdo
Visible en 2/3 posteriores
El corazón borra el1/3 anterior
Dr. César Pedrosa
D. Derecho

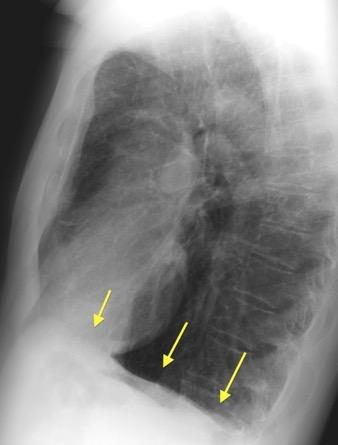

DIAFRAGMA. ANATOMÍA GENERAL
Hemidiafragma izquierdo Atelectasia de la pirámide basal izquierda borrando la parte medial y posterior.
Dr. César Pedrosa

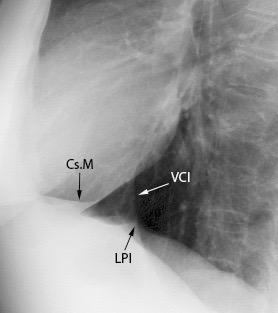

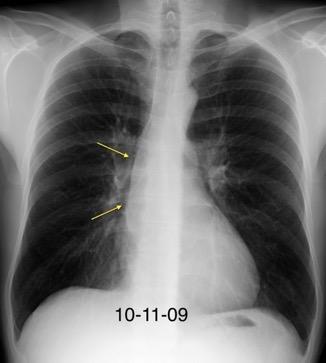

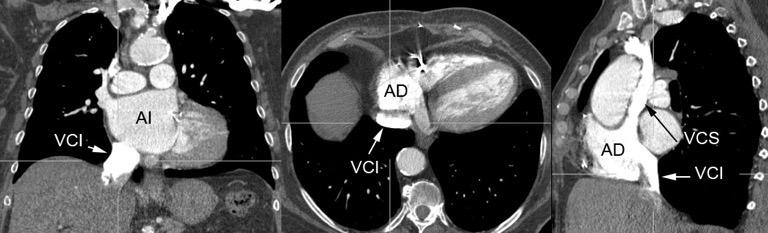

ANATOMÍA
Diafragma derecho
Borde posterior de Vena cava superior
Visible: 10-20%

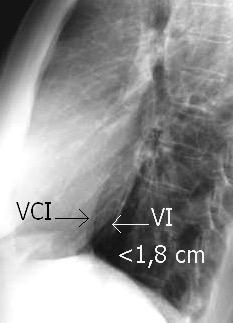

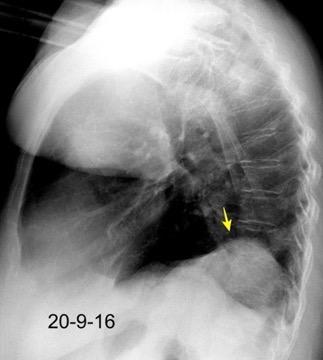

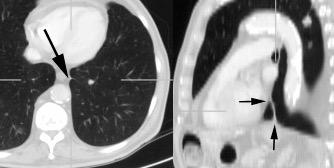

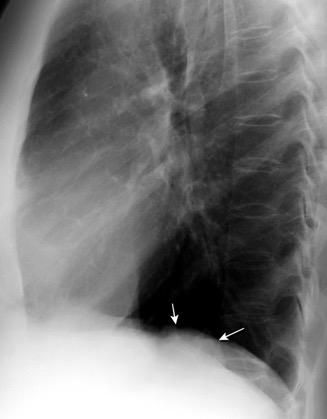

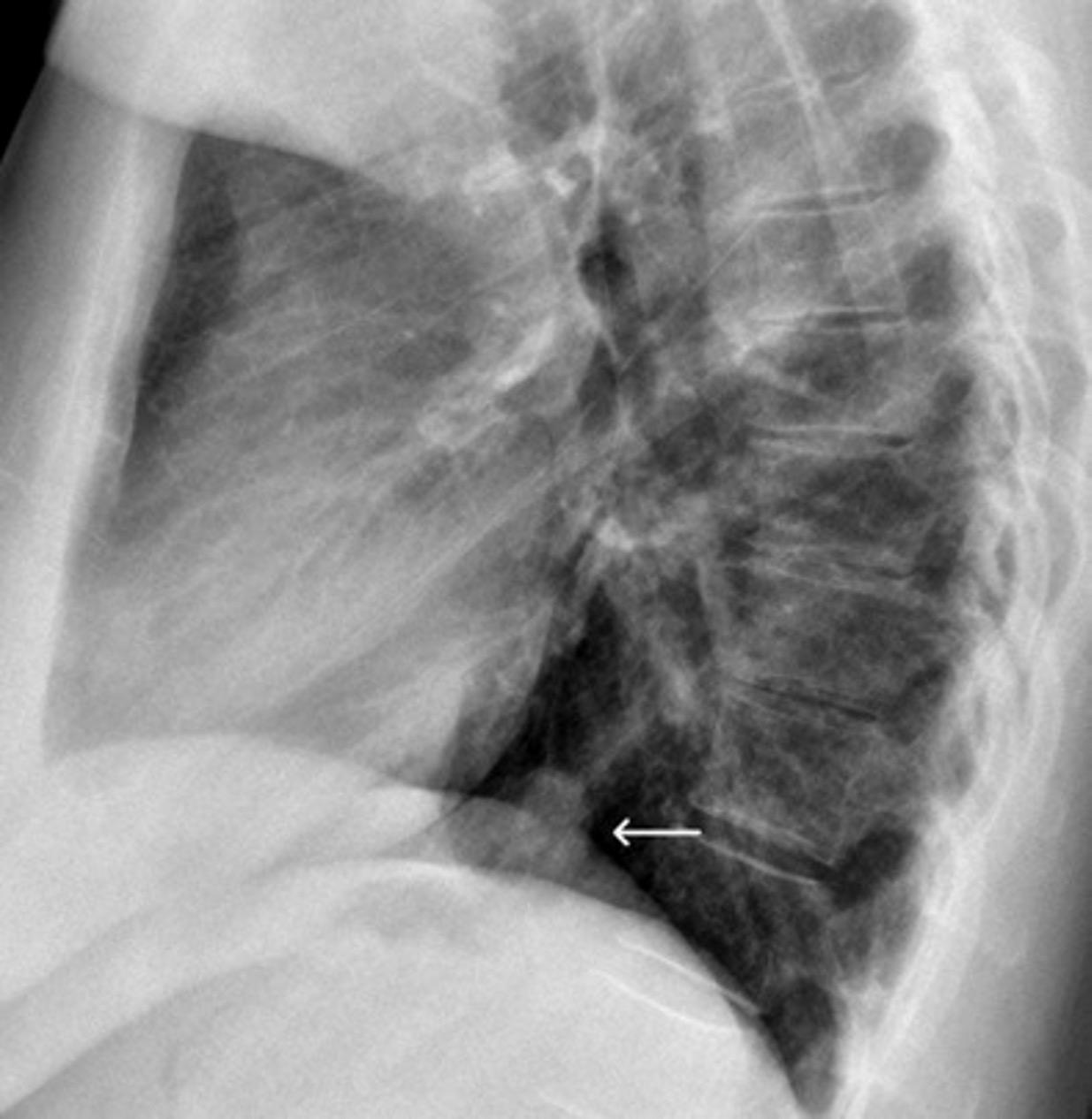

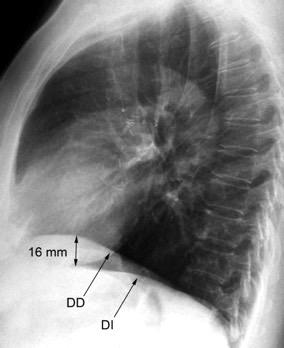

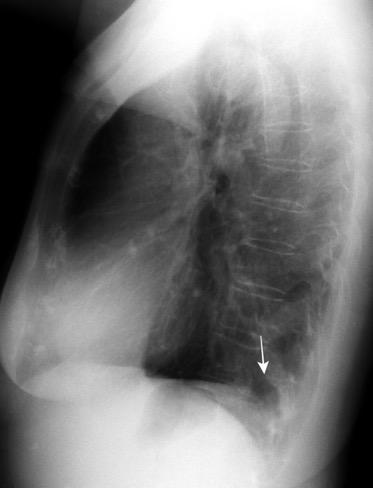

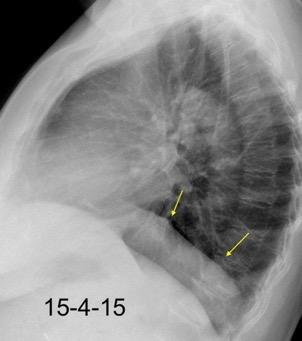

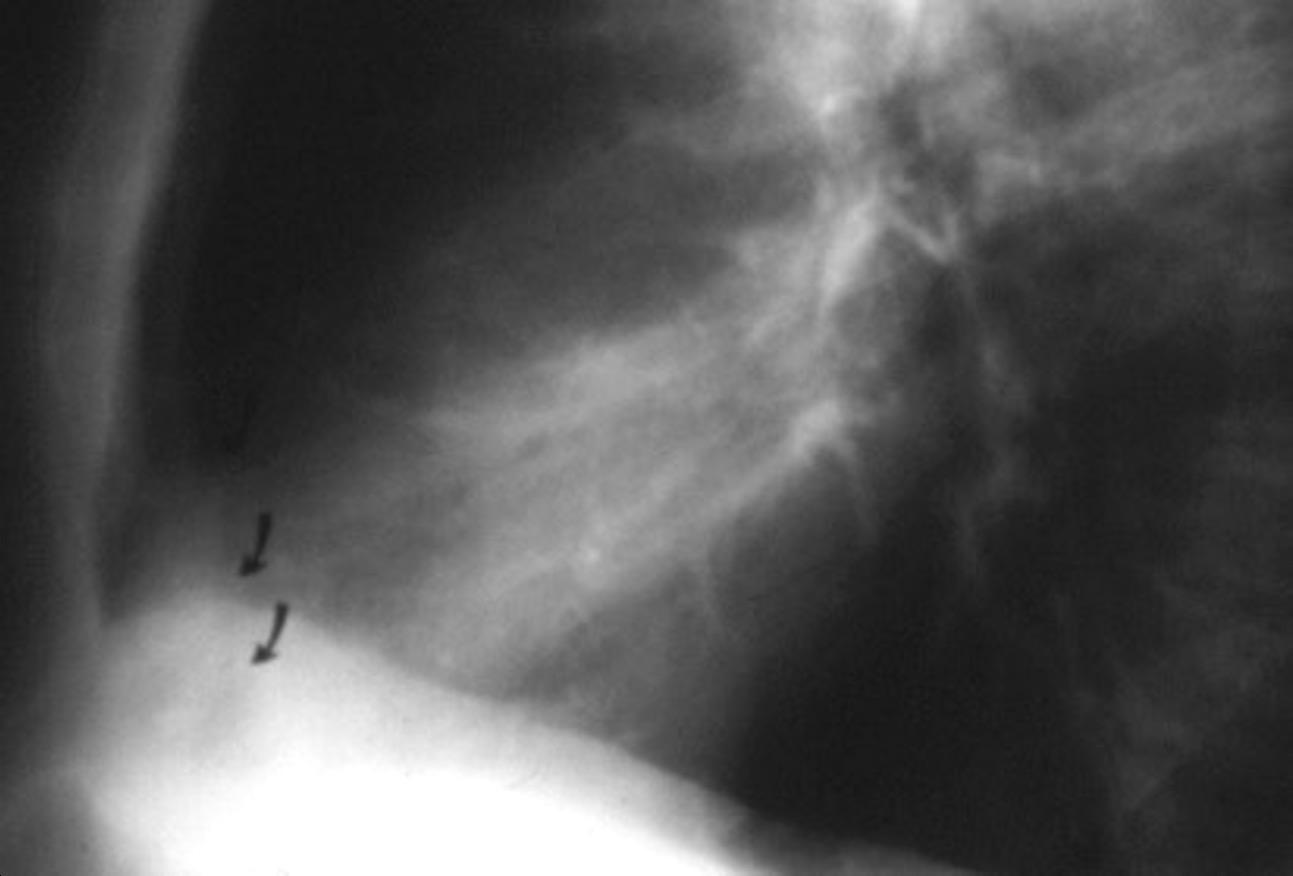

Diafragma izquierdo +/-16mm El ligamento pulmonar izquierdo (LPI) puede interrumpir la interfase normal pulmonar-diafragma obliterando un pequeño segmento
Proto AV,. The left lateral radiograph of the chest. Part One. Med. Radiogr. Photogr.1979.
Dr. César Pedrosa

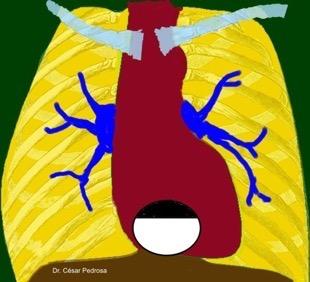

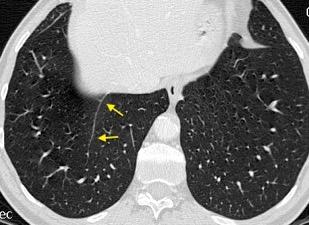

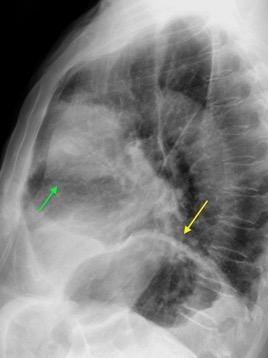

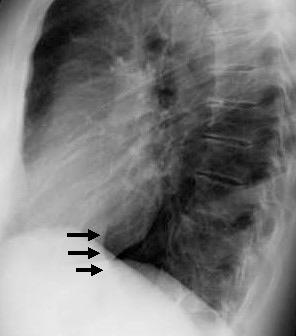

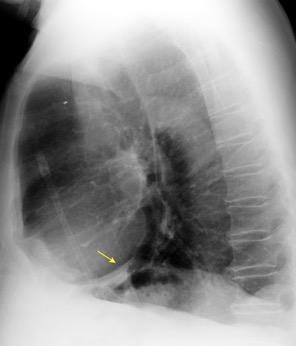

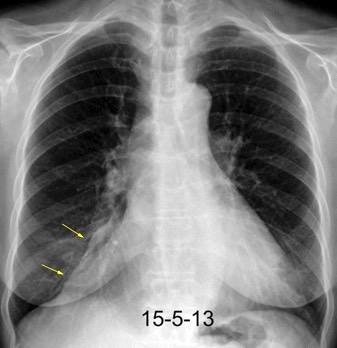

DIAFRAGMA. Grasa pericaval

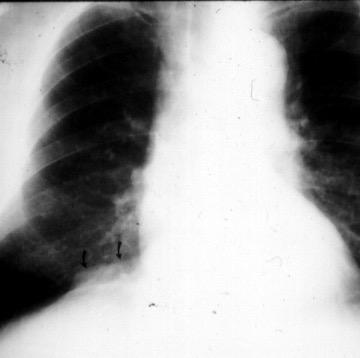

Variante: Aire/grasa por delante de la VCI
Proto AV,. The left lateral radiograph of the chest. Part One. Med. Radiogr. Photogr.1979.
Molinari F et al. Fat-containing Lesions in adult thoracic imaging. AJR.2011
Dr. César Pedrosa

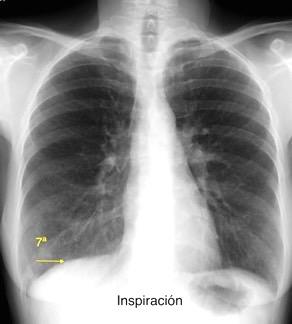

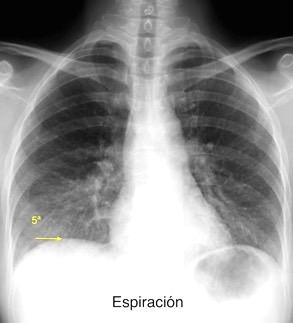

DIAFRAGMA: FUNCIÓN
Principal músculo de la respiración
Excursión diafragmática: 0,8-8cm Derecho mas alto (2-3 cm) 89% (Felson)
Nason LK. Imaging of the diaphragm: anatomy and function. Radiographics 2012
Dr. César Pedrosa

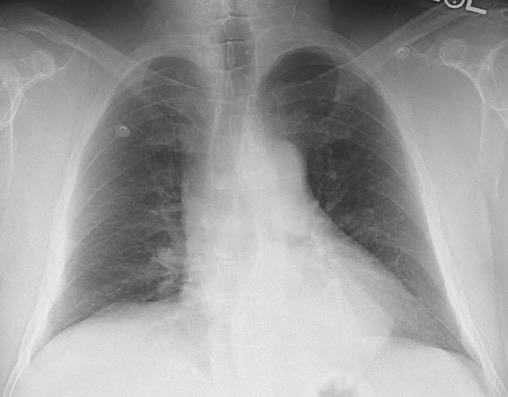

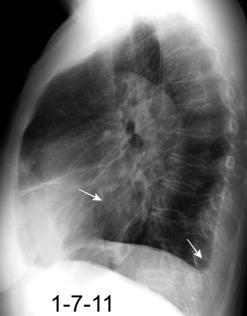

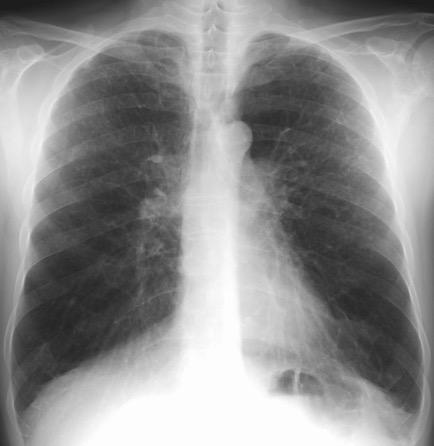

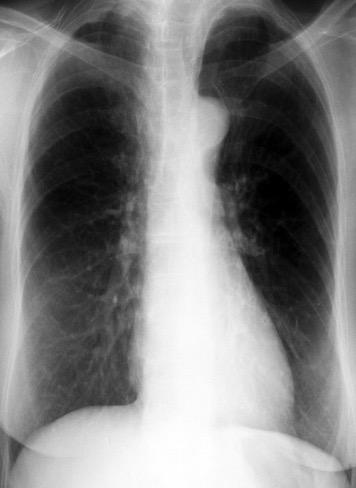

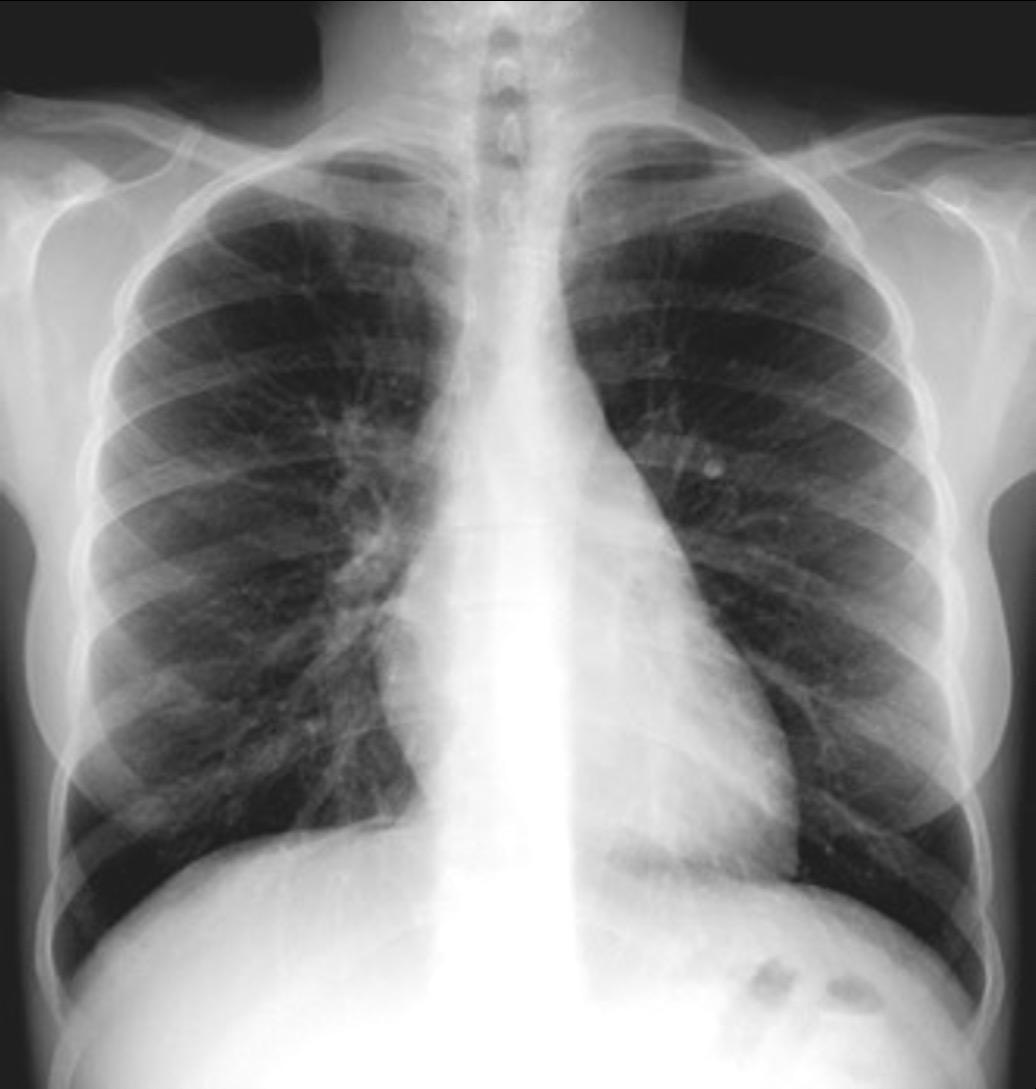

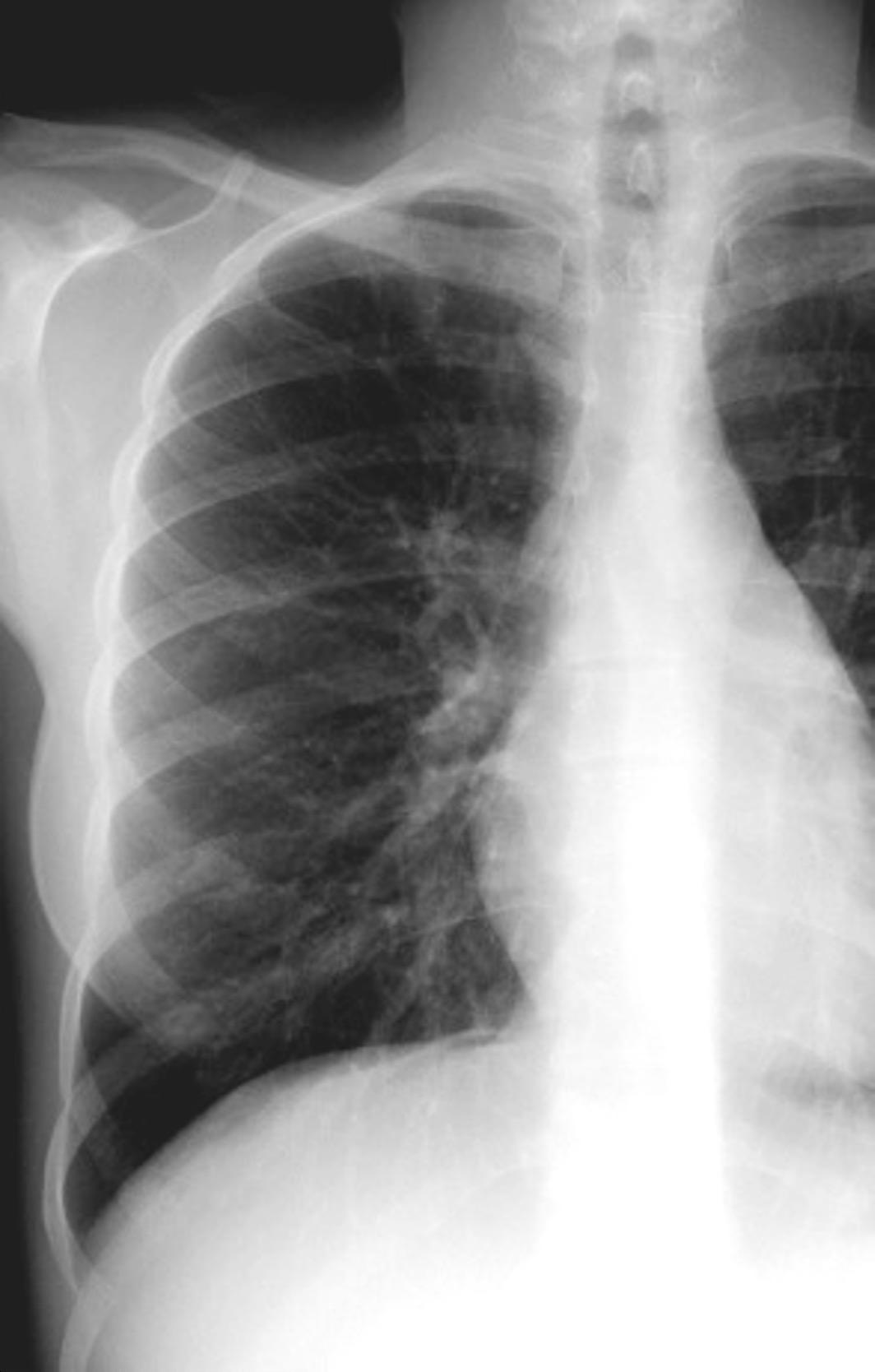

ANATOMÍA “DIAFRAGMA PLANO”
El diafragma tiende a estar más plano:
1º. Con la vejez, 2º. Con mayor peso.
3º. Con dimensiones torácicas anchas Suwatanapongched. Chest 2003
Magnetic resonance analysis of abnormal diaphragmatic motion in patients with emphysema
T Iwasa. Eur Respir. 2002

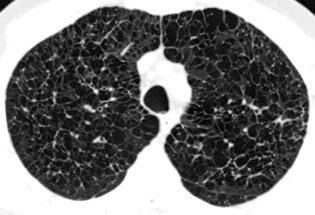

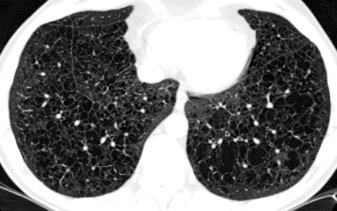

“Enfisema”
Dr. César Pedrosa

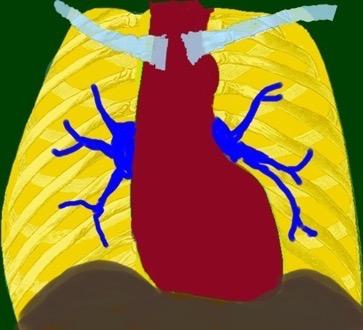

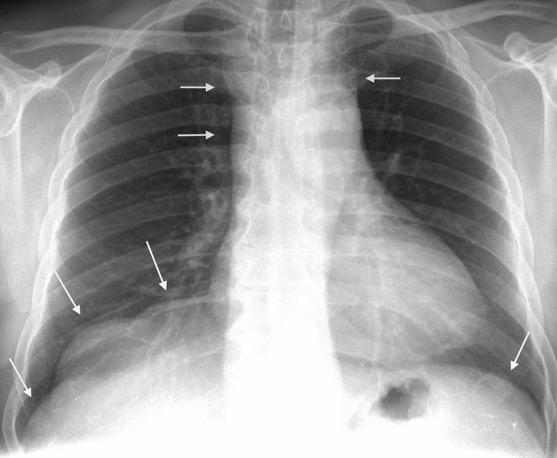

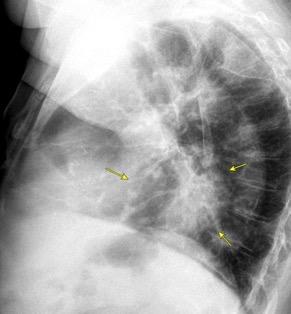

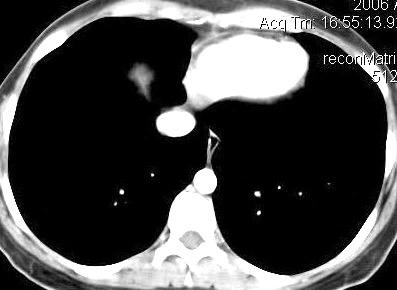

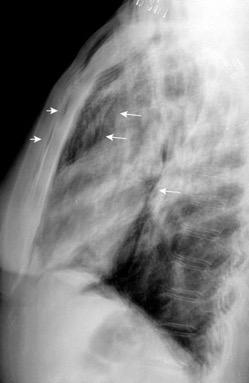

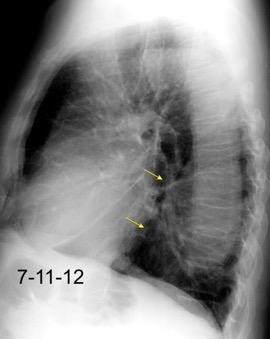

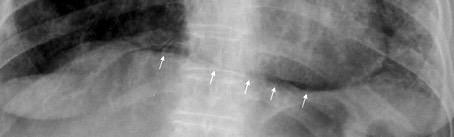

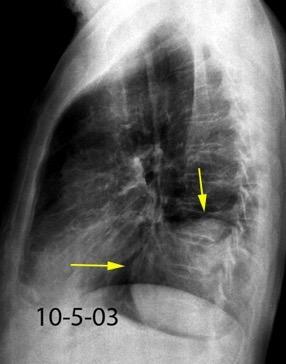

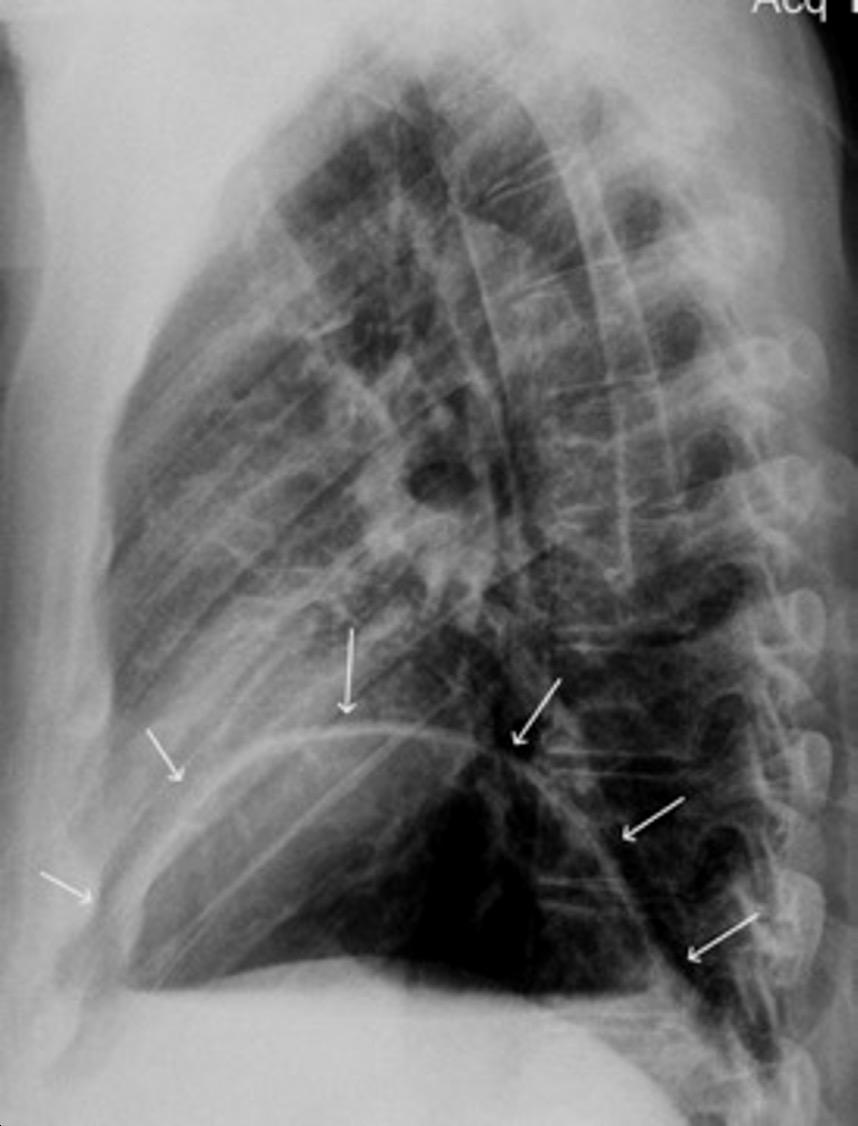

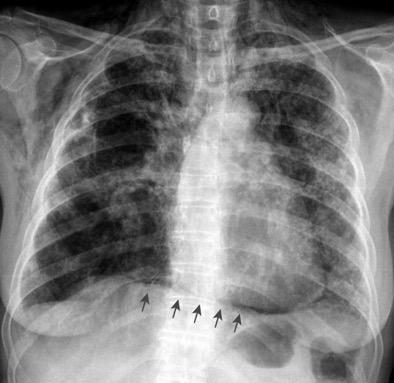

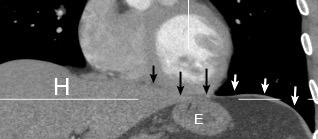

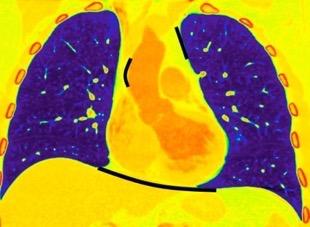

SIGNO DEL DIAFRAGMA CONTINUO
Visualización del diafragma, incluso en la parte central, debido al neumomediastino
Neumonía intersticial usual. Neumomediastino. Enfisema subcutáneo
Zylak CM et al. Pneumomediastinum Revisited. Radiographics 2000
Dr. César Pedrosa
Dr. César Pedrosa

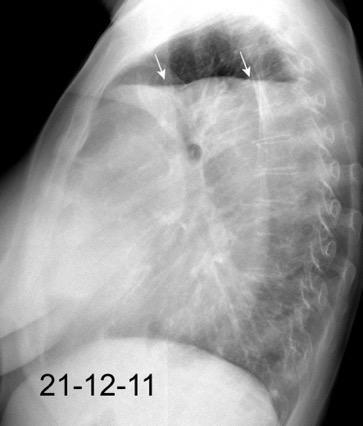

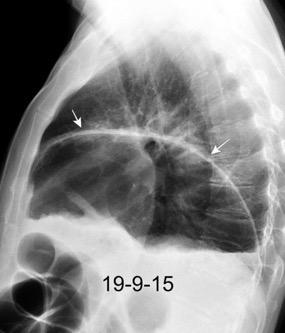

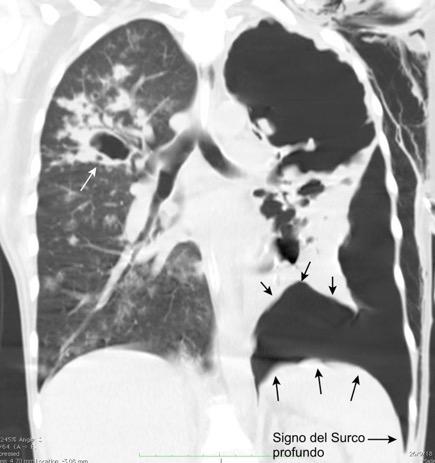

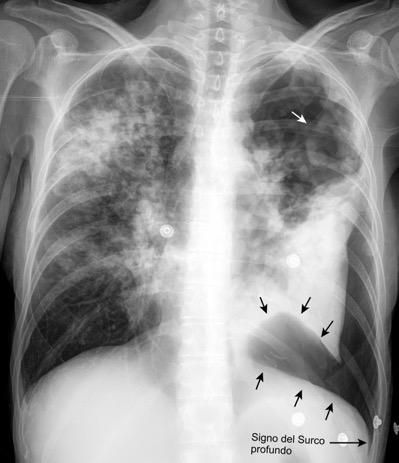

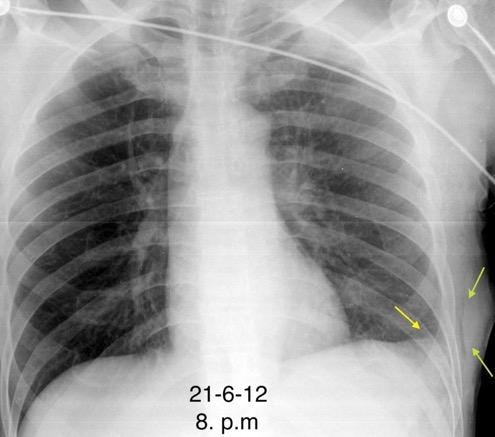

DOBLE DIAFRAGMA. SIGNO DEL
El aire en la cavidad pleural, neumotórax, queda en ocasiones atrapado en la base pulmonar, siendo difícil el diagnóstico diferencial con neumomediastino.
Anorexia nerviosa, Tuberculosis masiva izquierda con neumotórax y cavidades. Diseminación broncógena derecha con cavitación. M. complex
ZylakCM et al. Pneumomediastinum Revisited.Radiographics 2000
Dr. César Pedrosa

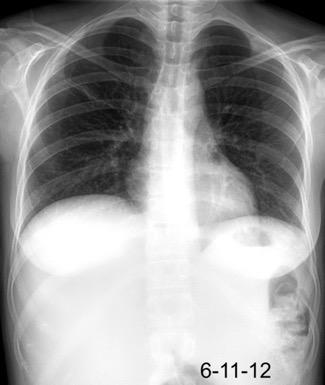

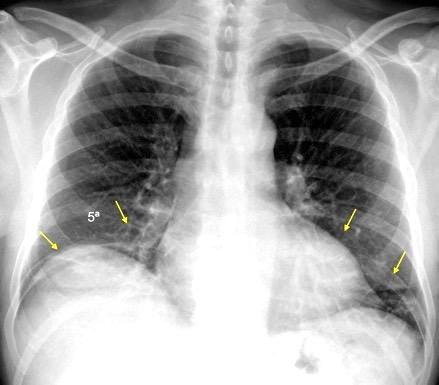

ELEVACIÓN DIAFRAGMÁTICA BILATERAL
Causas anormales
Ascitis. Masa abdominal
Hepatoesplenomegalia
Riñones poliquísticos
Distensión abdominal.
Reeder-Felson. Gamuts in Radiology.2017
Hepatomegalia metastática. Ca. de pulmón
C. Parálisis frénica bilateral
Suryanarayana J et al Difficult to wean: think of the diaphragm. BMJ Case Rep.. 2014.
Dr. César Pedrosa
Dr. César Pedrosa

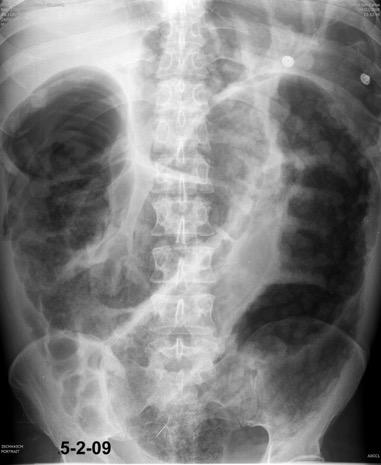

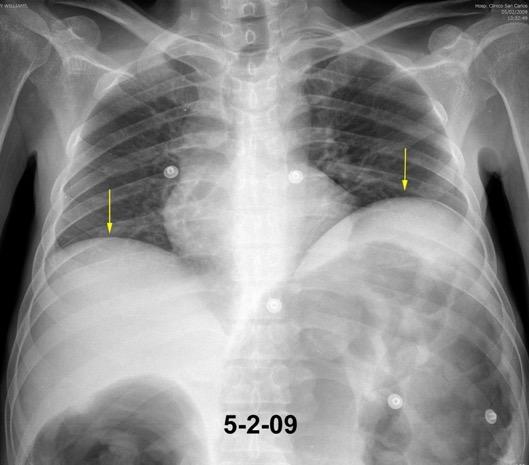

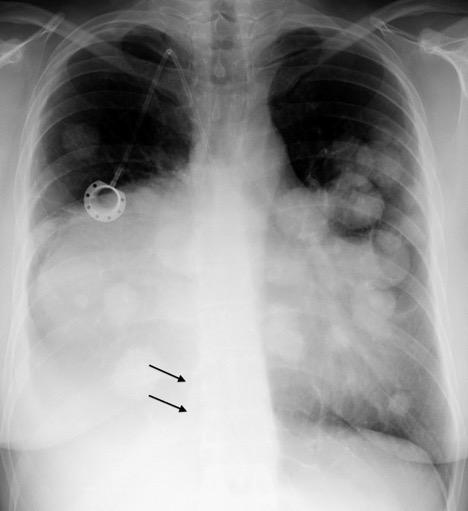

ELEVACIÓN BILATERAL
Megacolon por Enfermedad de Chagas
Hochberg NS et al. Chagas Disease. Ann Intern Med. 2023
Dr. César Pedrosa

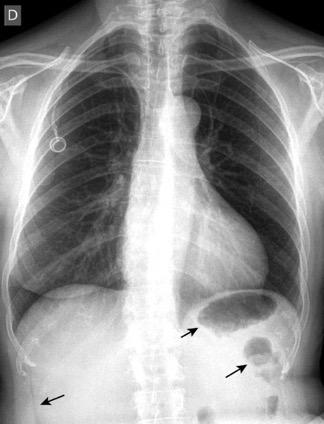

ELEVACIÓN DIFRAGMÁTICA.
SIGNO DEL
¡SILENCIO SUBDIAFRAGMÁTICO!
En el normal, el espacio subdiafragmático siempre tiene algo de gas.
También es visible la grasa del canal parietocólico.
Normal
Causas del “silencio”
Hepatoesplenomegalia
Riñones poliquísticos
Ascitis masiva
Carcinomatosis peritoneal
Elevación bilateral por riñones poliquísticos. Hernia hiatal ¡Sin gas en abdomen!
Hernia de Morgagni con asas.
Dr. César Pedrosa
ELEVACIÓN DIFRAGMÁTICA
SIGNO DEL ¡SILENCIO SUBDIAFRAGMÁTICO!
En el normal, el espacio subdiafragmático siempre tiene algo de gas. También es visible la grasa del canal parietocólico.

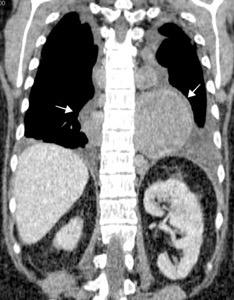

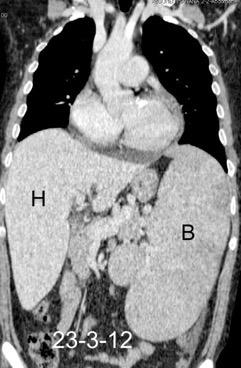

Hepatoesplenomegalia en Hematopoyesis extramedular. Borramiento de la grasa del canal parietocólico
Delavaud G et al. Paravertebral extramedullary Hematopoiesis. Diagnostic and Interventional Imaging. 2014.
DIAFRAGMA ELEVACIÓN
BILATERAL
C. Causas pulmonares
1. < Volumen pulmonar
Fibrosis intersticial
Asbestosis
Sarcoidosis
Fibrosis pulmonar
Neumonitis de hipersensibilidad
Sind. antisintetasa
2.Atelectasia bilateral
3. Enf. neuromuscular
Rajan SK et al. Progressive pulmonary fibrosis: an expert groupconsensus statement. Eur Respir J 2023;
Nason LK. Imaging of the diaphragm: anatomy and function. Radiographics 2012
Dr. César Pedrosa

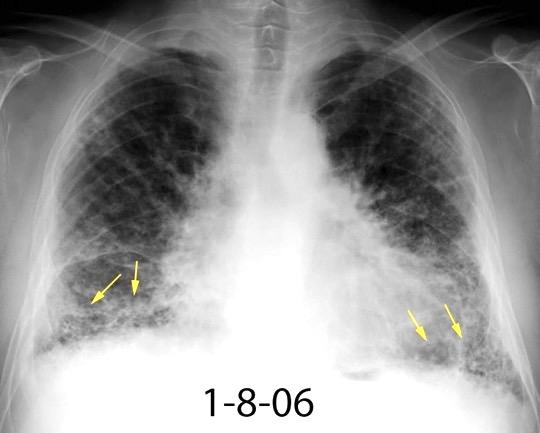

ELEVACIÓN DIAFRAGMÁTICA BILATERAL
< Volumen pulmonar
Síndrome antisintetasa
(Miositis anti Jo-1).
Artralgias migratorias, Miositis, “Manos de mecánico”, Raynaud y Enfermedad
intersticial pulmonar (>70%).
Waseda Y et al.. Eur J Radiol. 2016
A. Causas fisiológicas
Respiración superficial (la más frecuente)
Obesidad/Embarazo
B. Fibrosis pulmonar
Dr. César Pedrosa
Dr. César Pedrosa

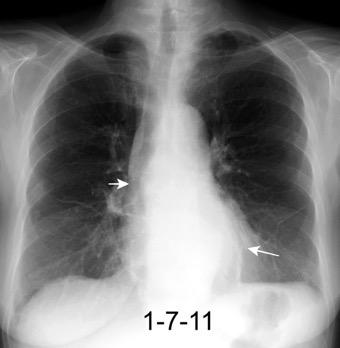

ELEVACIÓN DIAFRAGMÁTICA UNILATERAL
Resección del LII
Dr. César Pedrosa

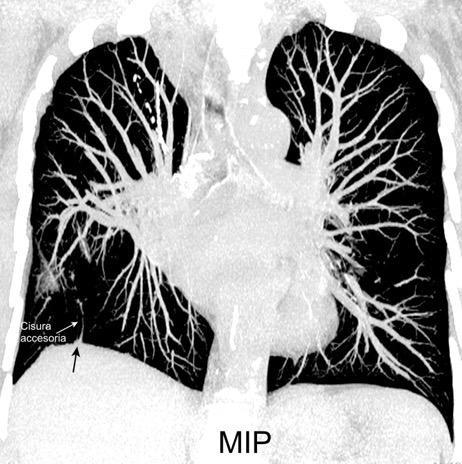

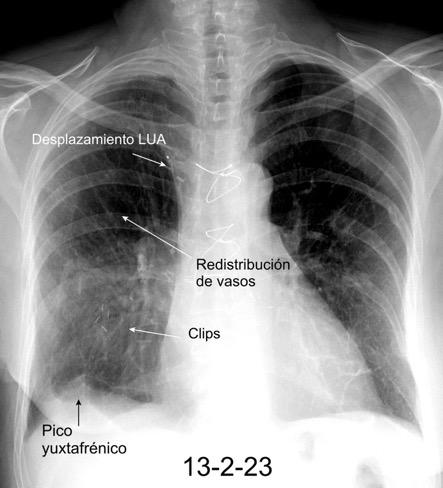

ELEVACIÓN DIAFRAGMÁTICA UNILATERAL

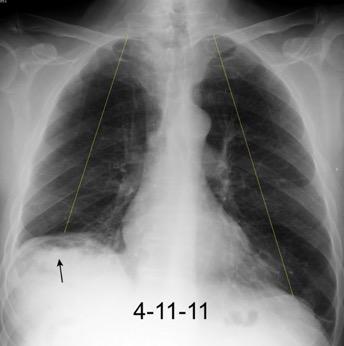

Resección pulmonar.
Los vasos aparecen paralelos en el lado derecho.
Dandawat.N et al. Diaphragmatic paralysis in COVID-19: a rare cause of postacute sequelae of COVID-19 dyspnoea . MJ
Dr. César Pedrosa

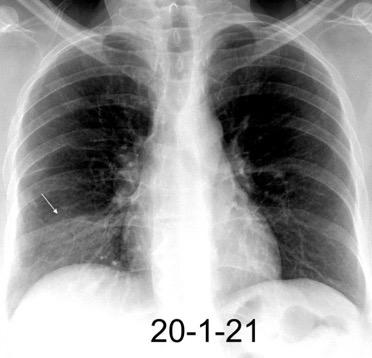

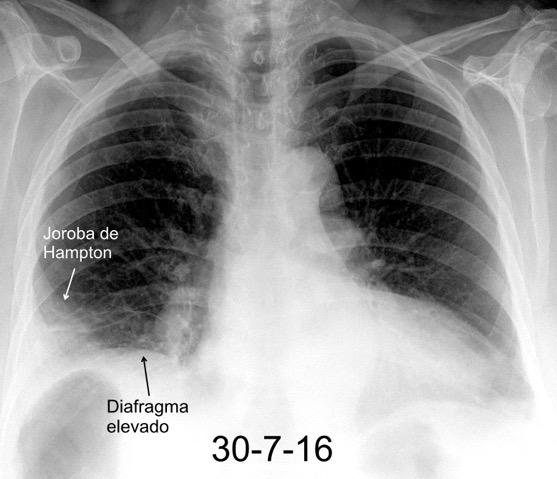

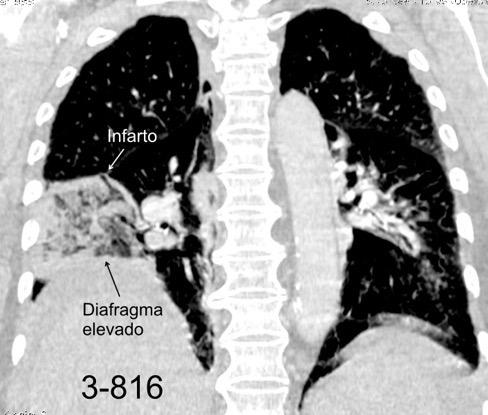

ELEVACIÓN DIAFRAGMÁTICA UNILATERAL

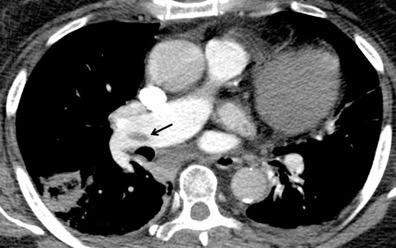

Tromboembolismo pulmonar Diafragma elevado 20%
Elliot CG et al. Chest radiograph in acute pulmonary embolism. Chest. 2000
Dr. César Pedrosa

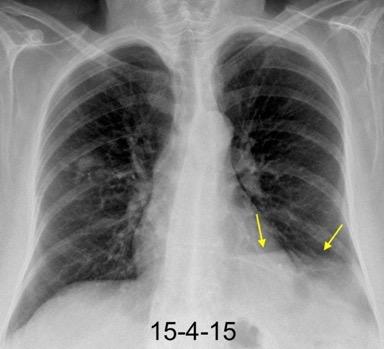

ELEVACIÓN DIAFRAGMÁTICA UNILATERAL
Atelectasia del LII
Atelectasia crónica de LLI en paciente con enfermedad neuromuscular.
Dr. César Pedrosa
Dr. César Pedrosa

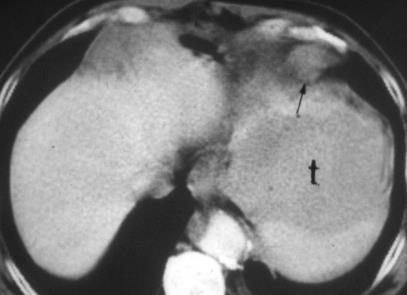

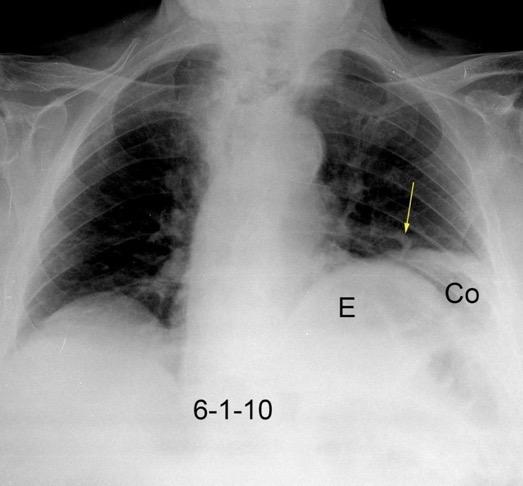

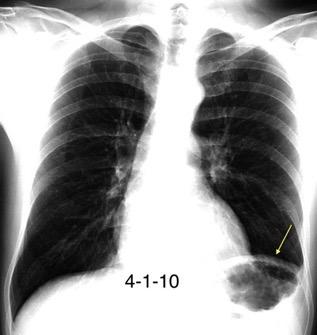

ELEVACIÓN DIAFRAGMÁTICA UNILATERAL
. Enfermedad abdominal
1.Absceso subfrénico
2. Estómago distendido
3. Interposición cólica
4. Masa. hepática/esplénica
E. Hernia diafragmática
F. Eventración diafragmática
G.Rotura traumática
H. Tumor diafragmático

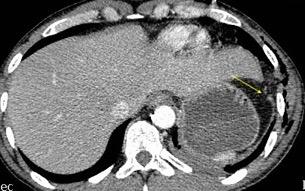

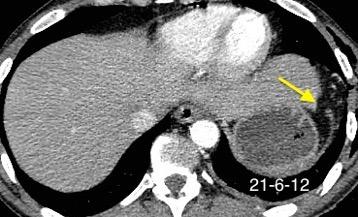

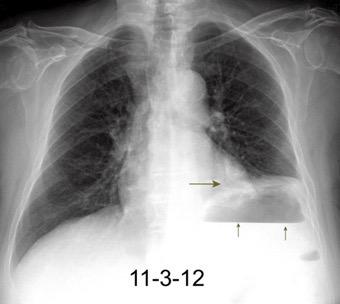

Absceso subfrénico, E. Coli Colección drenada por ecografía.
Dr. César Pedrosa
Dr. César Pedrosa
ELEVACIÓN DIAFRAGMÁTICA UNILATERAL
Obstrucción intestinal aguda
Ca. de flexura esplénica
Dr. César Pedrosa

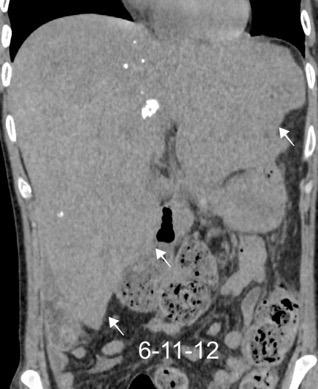

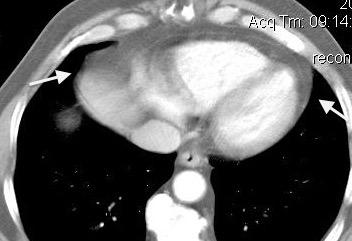

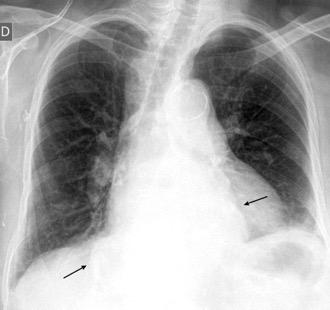

ELEVACIÓN DIAFRAGMÁTICA FALSA.

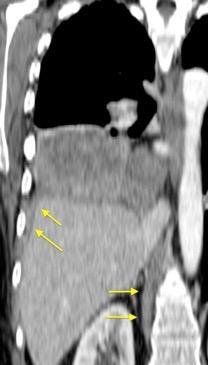

Lipomatosis
¿Asociación con cirrosis?.
Ghonge NP. Hepatodiaphragmatic fat interposition' and 'increased right hemidiaphragmatic thickness': new imaging signs for early diagnosis of hepatic cirrhosis on routine CT abdomen. Abdom Radiol 2020.
Dr. César Pedrosa

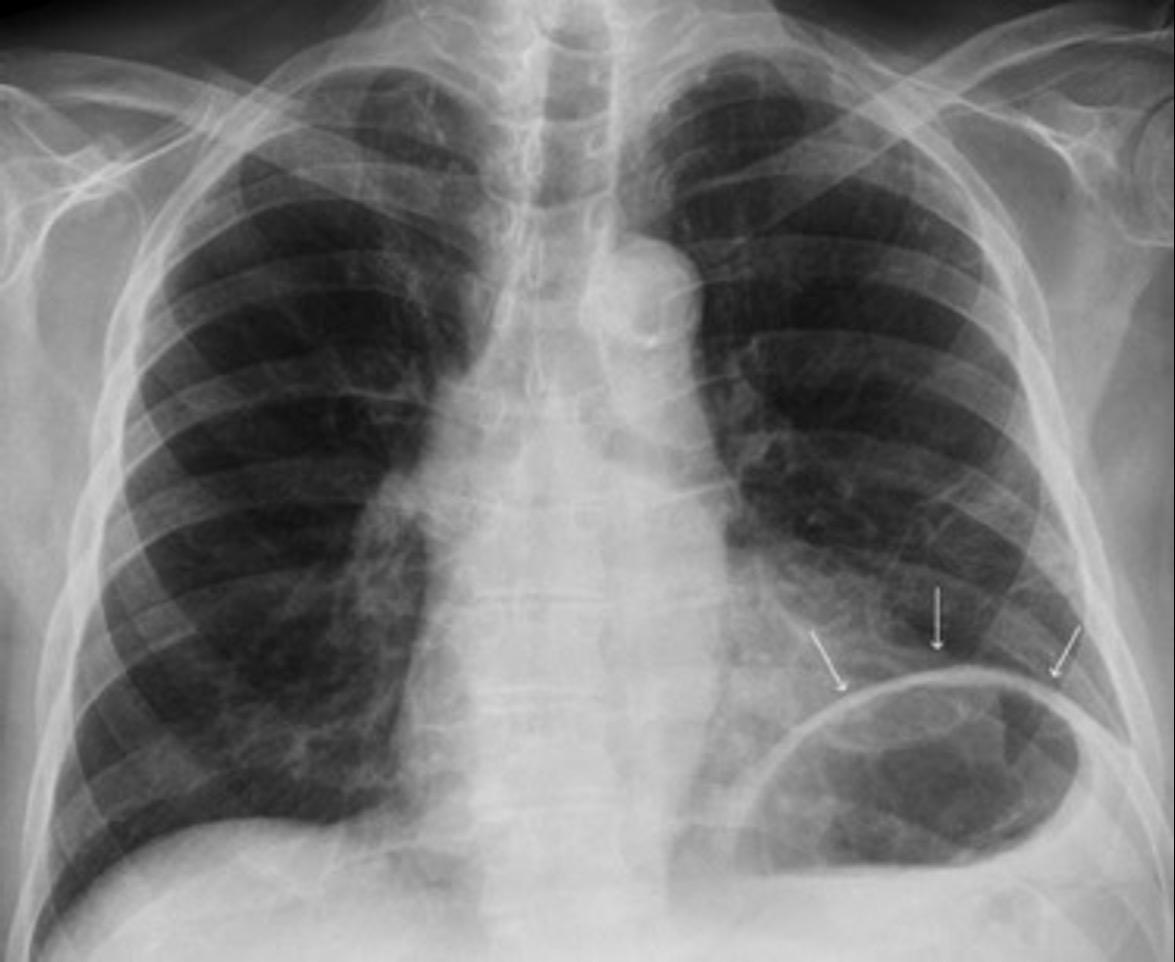

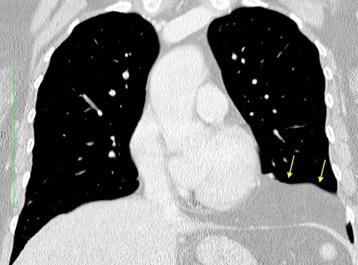

ELEVACIÓN DIAFRAGMÁTICA FALSA.
Lipomatosis

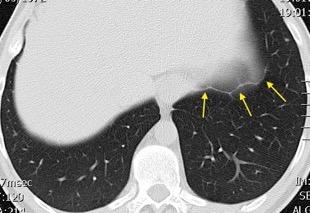

Grasa simulando elevación diafragmática izquierda
Dr. César Pedrosa

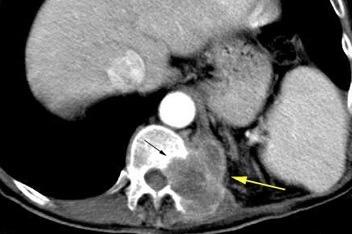

Espondilitis infecciosa . (esp. Tb)
Seudoquiste pancreático
Tumores diseminados (especialmente testículo)
T. de cél ganglionares
Linfoma
Carcinoma broncogénico (esp. microcítico)
Hematopoyesis extramedular

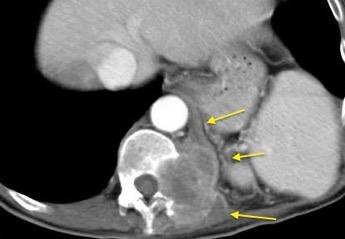

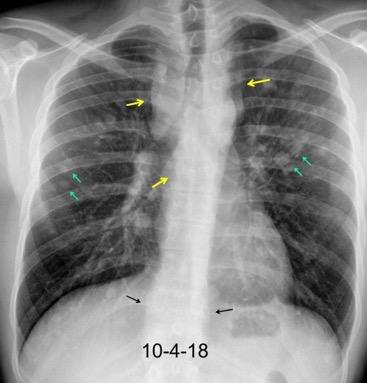

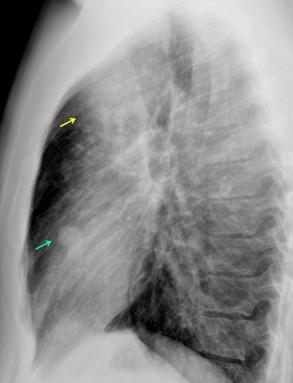

T. mixto de células germinales del testículo izquierdo
Nódulos pulmonares múltiples. (flechas verdes). Masas paratraqueales. (flechas amarillas). Dudoso ensanchamiento retrocrural (flechas negras). sigue….
Ttawfik A et al. Trans-diaphragmatic Pathologies: Anatomical Background and Spread of Disease on cross-sectional Imaging. Current Problems in Diagnostic Radiology. 2021.
Dr. César Pedrosa

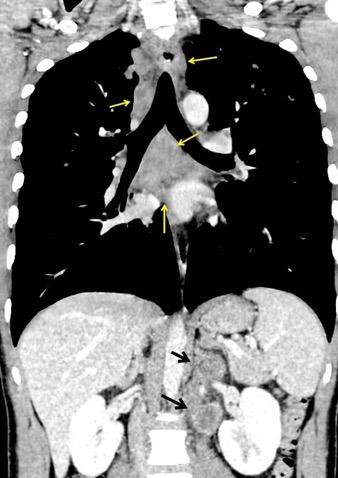

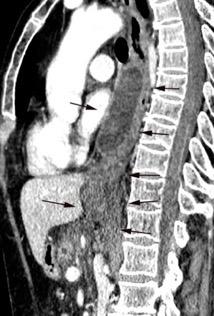

ENFERMEDAD TORACOABDOMINAL

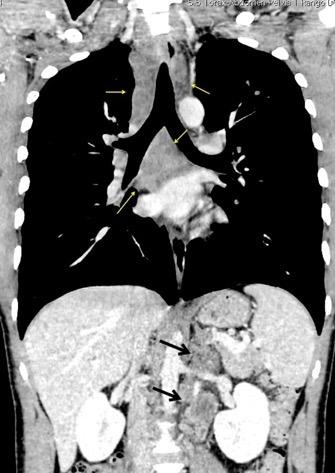

T. mixto de células germinales del testículo
izquierdo Metástasis pulmonares. (flechas verdes). Ganglios paratraqueales. (flechas amarillas). Ganglios retroperitoneales (flechas negras)
Tawfik A et al. Trans-diaphragmatic Pathologies: Anatomical Background and Spread of Disease on cross-sectional Imaging. Current Problems in Diagnostic Radiology. 2021.
Dr. César Pedrosa
ENFERMEDAD TORACOABDOMINAL
Seudoquiste pancreático
3 rasgos: Conexión entre mediastino y lesión pancreática. Derrame pleural Hallazgos de pancreatitis. Matsusue E et al.Three cases of mediastinal pancreatic pseudocysts. Acta Radiol Open. 2016 .
Dr. César Pedrosa

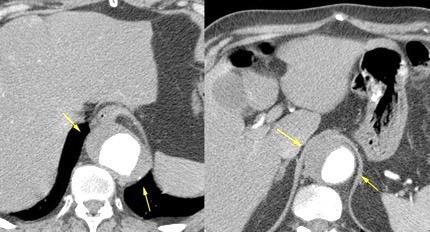

ENFERMEDAD TORACOABDOMINAL

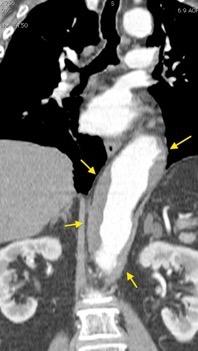

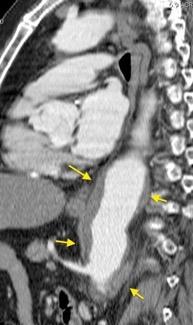

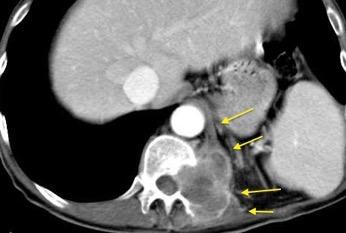

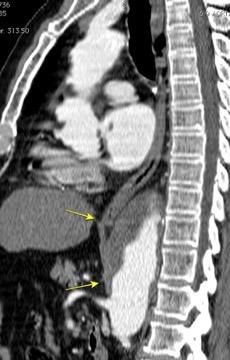

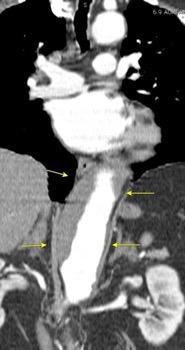

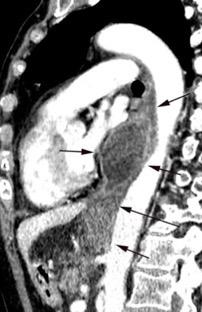

Aneurisma aórtico intracrural
/Restrepo CS et al. The diaphragmatic crura and retrocrural space: normal imaging appearance, variants, and pathologic conditions. Radiographics 2008
Dr. César Pedrosa
ENFERMEDAD TORACOABDOMINAL
A través del “espacio pleural”

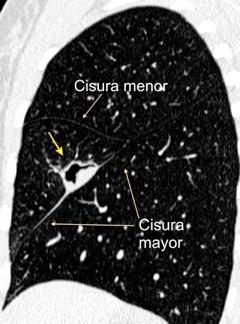

Quiste hidatídico pulmonar (¿implante cisural?) y hepático ¿perforado al espacio pleural?
M et al. Thoracic hydatid disease: A radiologic review of unusual cases. World J Clin Cases 2020
A et al. “Straddling Across Boundaries”. Thoracoabdominal Lesions: Spectrum and Pattern Approach. Curr Probl
Dr. César Pedrosa
Dr. César Pedrosa
Saeeda

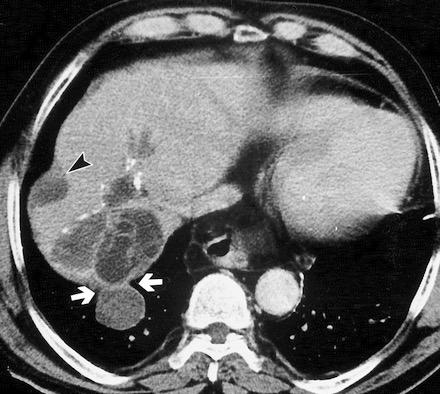

A través del “área desnuda”
Área desnuda. El hígado en contacto directo con el tendón central del diafragma.
Contiene el hiato de VCI.
Comunica con el hiato esofágico y el espacio pararrenal anterior.
Colecciones “inflamatorias” abdominales llegan al tórax vía el hiato esofágico o por vía transdiafragmática

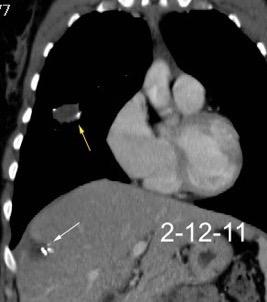

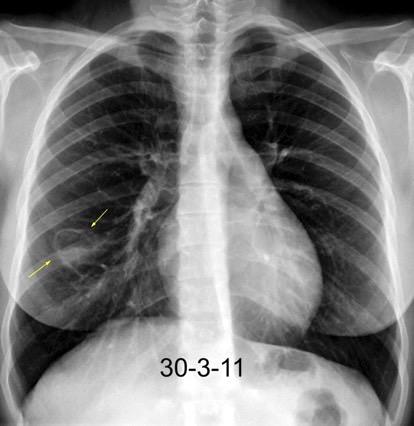

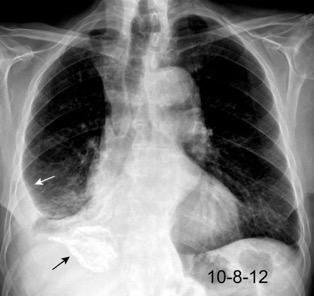

Quiste hidatídico hepático calcificado y pulmonar. Atelectasia LID asociada
Dr. César Pedrosa
Dr. César Pedrosa

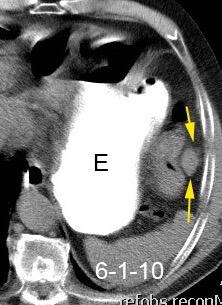

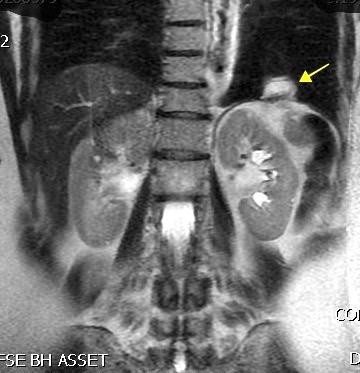

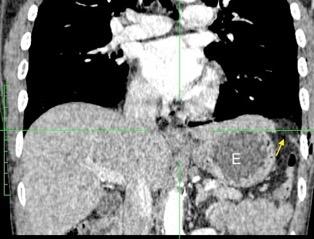

ESPLENOSIS TORÁCICA
Autotrasplante de tejido esplénico al tórax tras trauma. (T. Penetrante más frecuente que cerrado)
Causas:
1. Trauma 2.Esplenectomía
3. Diseminación hematógena
4. ¿Hipoxia?
T1: Hipointenso
T2: Hiperintenso. Puede ser hipointenso. (Hierro)
Esplenectomía previa
Ferrer TM et al. Thoracic splenosis: History is the key. Respiratory Medicine Case Reports. 2017
Dr. César Pedrosa

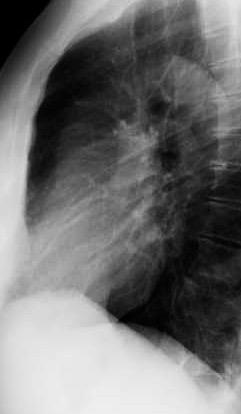

EVENTRACIÓN DIAFRAGMÁTICA
Parte muscular del diafragma congénitamente delgada que permite la protrusión del contenido abdominal hacia el tórax.
Parece aumentar con la edad.
Derecha/izquierda 5:1
En la derecha, “relajación” antero-medial
Heiwegen K et al. Congenital diaphragmatic eventration and hernia sac compared to CDH with true defects: a retrospective cohort study. Eur J Pediatr. 2020
Dr. César Pedrosa

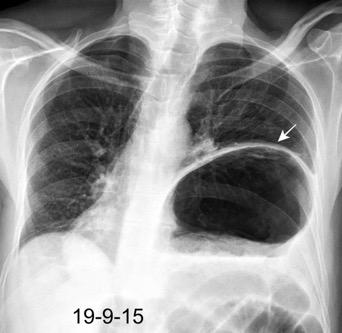

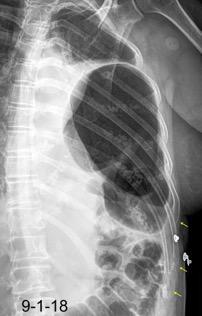

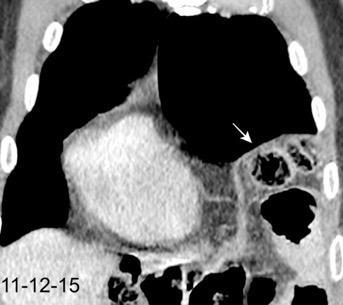

EVENTRACIÓN IZQUIERDA

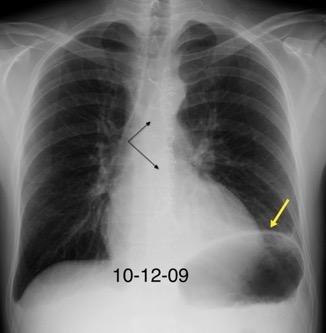

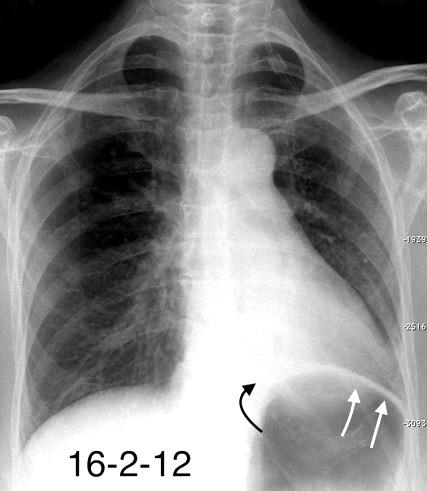

Elevación marcada de hemidiafragma izquierdo por "eventración". En cirugía, ausencia de la parte muscular del diafragma
Dr. César Pedrosa

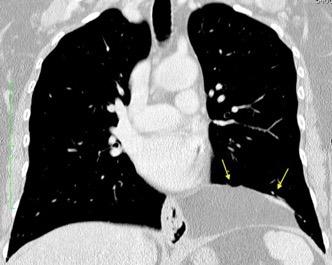

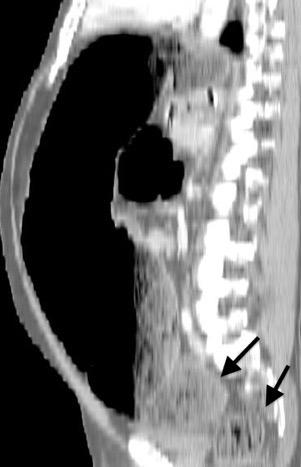

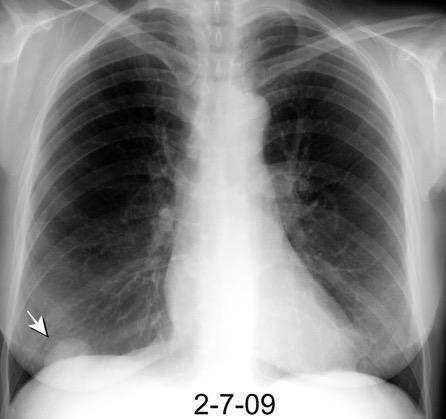

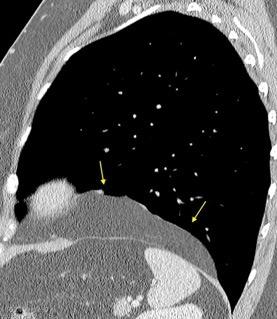

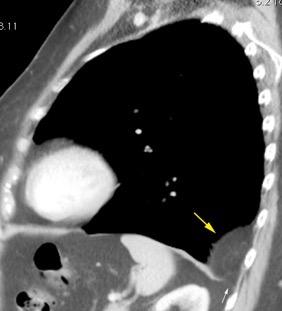

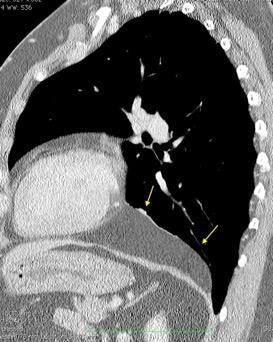

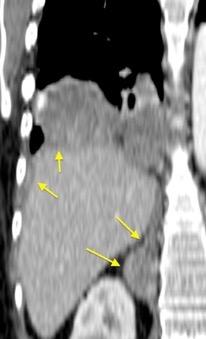

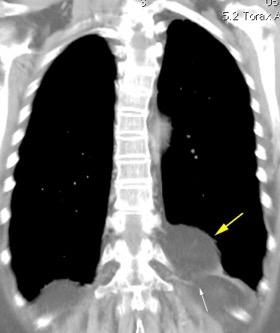

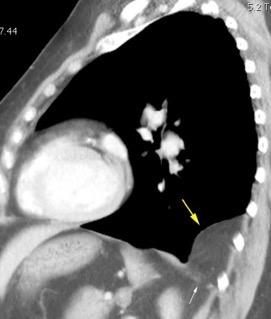

EVENTRACIÓN DIAFRAGMÁTICA
FOCAL
Nattusamy L et al.
Focal eventration of diaphragm with fat content. BMJ Case Rep. 2014.
Dr. César Pedrosa

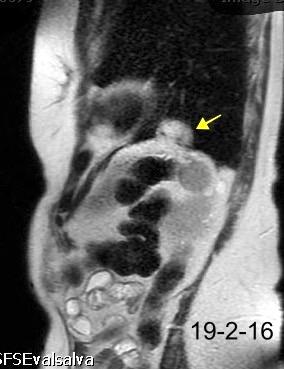

ELEVACIÓN DIAFRAGMÁTICA UNILATERAL
Eventración localizada con ascitis
Nattusamy L et al. Focal eventration of diaphragm with fat content. BMJ Case Rep. 2014.
Dr. César Pedrosa

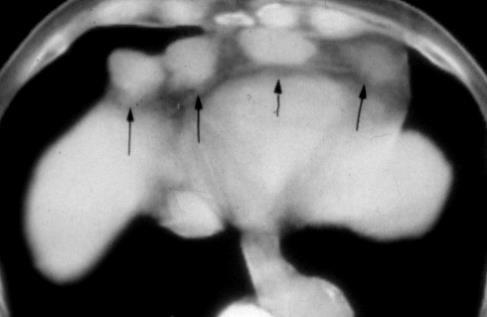

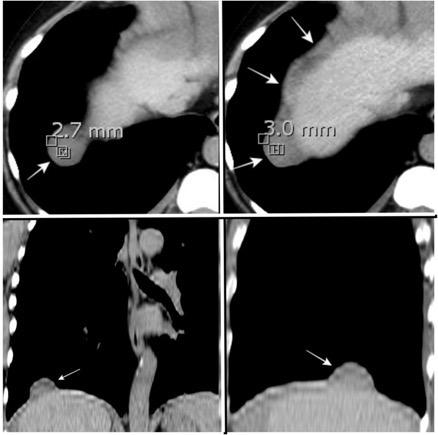

GANGLIOS DIAFRAGMÁTICOS
Linfoma de amigdala tratado diez años antes
Linfoma de Hodgkin..10
Linfoma no Hodgkin…2
Carcinoma.................... 7
Visualización en 21 casos
Positivo................6 (35%)
Dudoso.................3
Negativo..............8 (47%)
Vock. 1986.
(1 Burkitt-1 Indiferenciado)
Supradiafragmático......3 mama, pulmón, carcinoide tímico
Infradiafragmático........4
Ovario… ………………..3
Carcinomatosis peritoneal1

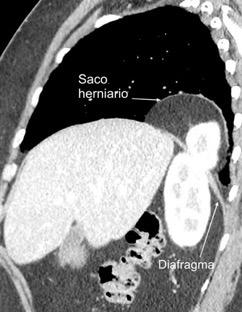

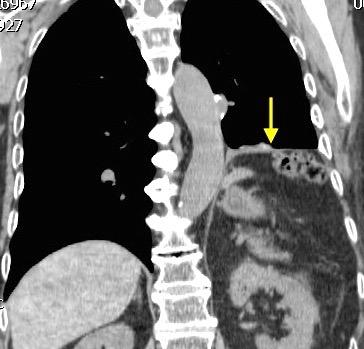

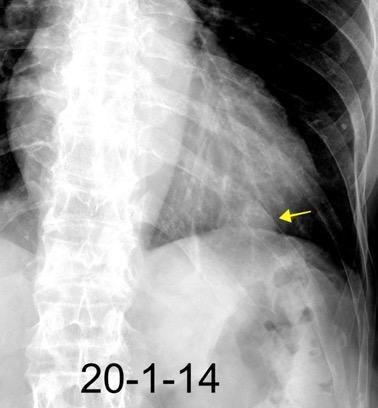

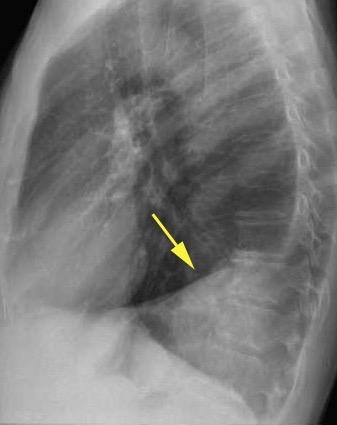

HERNIA DE BOCHDALEK
Saco: <5%.
90% de las hernias congénitas
Lado izdo.:.80%
Lado derecho: 15%.
Bilateral 5%.
Asintomática
13138 estudios de Tc.
Incidencia 0,17%.
Mullins ME, Saini S. Imaging of incidental Bochdalek hernia.
Semin Ultrasound CT MR. 2005
Puede contener: Intestino, Bazo, Riñón, Páncreas, Hígado (Lób. Izdo.)
Dr. César Pedrosa
HERNIA DE BOCHDALEK con “Riñón
intratorácico”
Saco: <5%.
Puede contener: Intestino, Bazo, Riñón, Páncreas, Hígado (Lób. Izdo.)
Navaratnarajah A, et al. Bochdalek hernias associated with intrathoracic kidney: a case report and systematic review of outcomesincluding renal function. Clin Nephrol Case Stud 2020/Sandstrom CK. Diaphragmatic Hernias: A Spectrum ofRadiographic Appearance Curr Probl Diagn Radiol, 2011
Dr. César Pedrosa
Ensanchamiento
del hiato esofágico que permite la subida al tórax de estómago y omento.
(Excepcionalment e otras áreas)

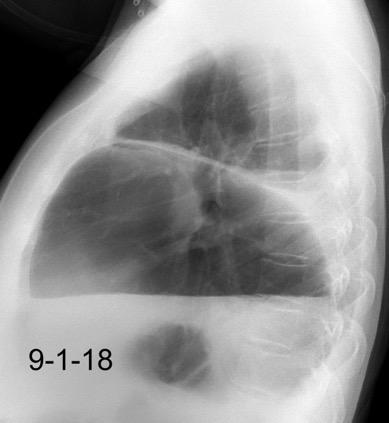

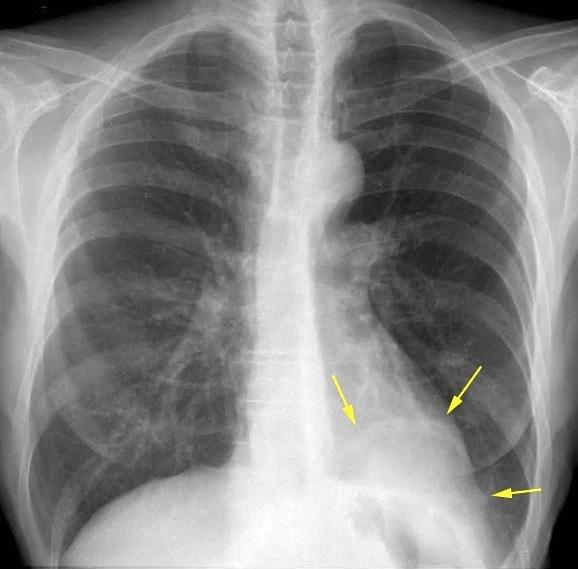

HERNIA HIATAL
TC: 5% de individuos < de 40 años.
30% de los de 40-49 años
65% de los de 60-79 años
Masa retrocardiaca, habitualmente asintomática. Puede tener nivel hidro-aéreo Muller-Silva. High-yield Imaging. Saunders 2010
Dr. César Pedrosa

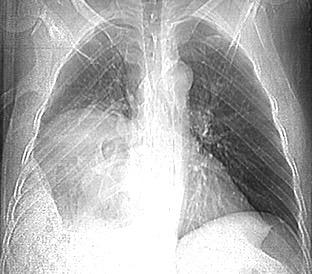

Defecto anteromedial
(Espacio de Larrey)
Desarrollo anómalo del septum trasversum.
Rara: 2-3% de las hernias. > en lado derecho. (Corazón protege) Mujeres, edad media. Órganos afectados: Hígado, intestino, mesenterio
HERNIA DE MORGAGNI
Asociada a obesidad, trauma, levantamiento de pesos u otras causas de
> Pres. Abd..
Bianchi E et al. Journal of Medical Case Reports 2013

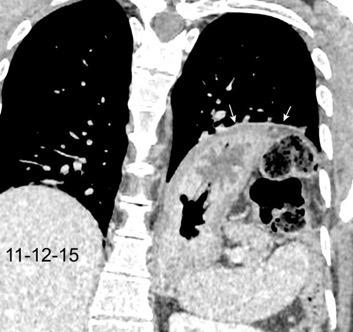

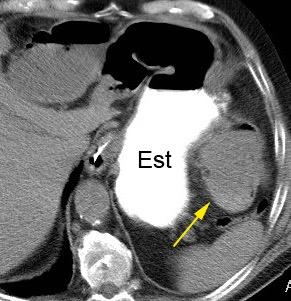

HERNIA DE GRASA OMENTAL
(PARA-ESOFÁGICA)
H. Paraesofágica. Raramente asintomática. Disfagia, dolor torácico, reflujo etc.
Complicaciones
Incarceración de órganos abdominales, perforación y vólvulo gástrico.
Sihvo EI et al. Fatal complications of adult paraesophageal hernia: a population-based study. J Thorac Cardiovasc Surg 2009
Cortesía. Dr. I. Pedrosa
Dr. César Pedrosa
INTERPOSICIÓN CÓLICA DE CHILAIDITI
Asociaciones:
Interposición del colon entre hígado y diafragma
Más frecuente en pacientes con EPOC, cirrosis y ascitis
Incidencia.0,025%-0,28%.
Shinha T. Chilaiditi Syndrome. Intern Med. 2017
Vólvulo de flexura esplénica. Havenstrite KA. 1999
Hernia interna de colon transverso .hite JJ. 2002
Obstrucción cólica
Basile EJ et al. Chilaiditi Syndrome Presenting as Partial Colonic Obstruction. Cureus 2020
Dr. César Pedrosa

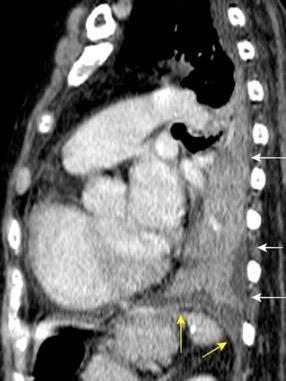

INVASIÓN DIRECTA DE CRURA IZQUIERDA. Tumor de origen desconocido
Dr. César Pedrosa

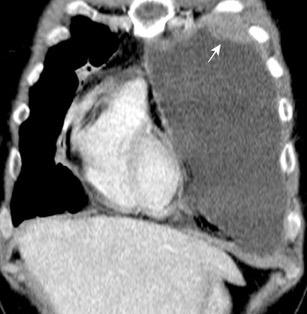

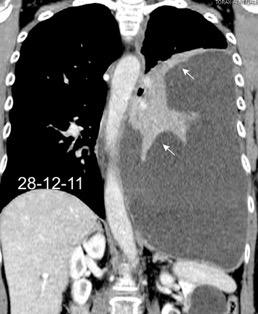

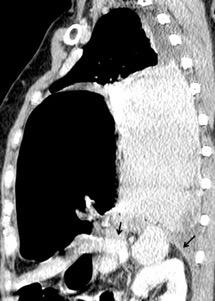

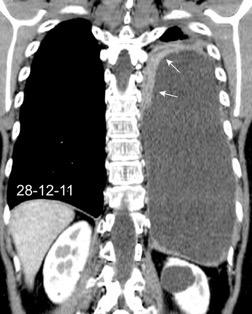

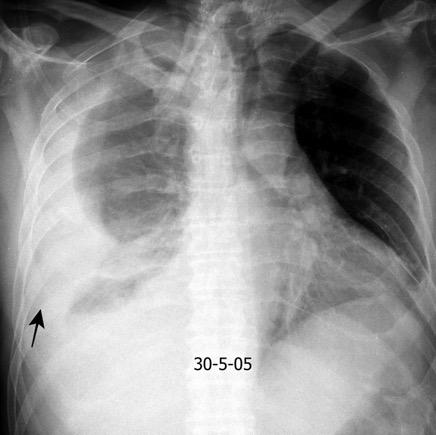

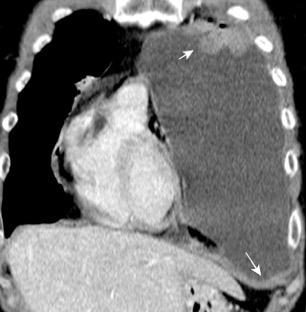

INVERSIÓN DIAFRAGMÁTICA
Mesotelioma epitelioide
La ocupación del espacio pleural por derrame (o obstrucción aérea) se acomoda con expansión aumentada de la caja torácica, especialmente en eje vertical. La consecuencia es aplanamiento e incluso inversión diafragmática.
Afzal S, Fatima K, Ambareen M. Antenatal ultrasound diagnosis of congenital high airway obstruction syndrome: a case report and review of literature. Cureus. 2019. Thoma R et al. Physiology of breathlessness associated with pleural effusions. Curr Opin Pulm Med. 2015
Wang JS et al. Changes in pulmonary mechanics and gas exchange after thoracentesis on patients with inversion of a hemidiaphragm secondary to large pleural effusion . Chest 1995
Dr. César Pedrosa
INVERSIÓN DIAFRAGMÁTICA
Mesotelioma epitelioide
Postmortem. 318 pacientes.
Diseminación extratorácica. 55,4%
Hígado. 31,9%
Bazo. 10.8%
Tiroides. 6,9%
Cerebro. 3%.
“Enfermedad Intersticial pulmonar” 0,6%
Kato K. et al. HRCT Findings of Asbestosis Revisited; Radiologic and Pathologic Correlations. Exhibit. RSNA 2012/ / Karpathiou G et al. Pleural neoplastic pathology. Respiratory Medicine 2015
Dr. César Pedrosa
METÁSTASIS DIAFRAGMÁTICAS
Extremadamente raras.
Schwartz E.E., Diaphragmatic and paradiaphragmatic tumors and pseudotumors, J.Thorac.Imaging.
Condrosarcoma de pelvis
1989; 4: 19 -28, Zhao L et al. Isolated diaphragmatic metastasis from periosteal osteosarcoma of the humerus: a case report. Journal of Cardiothoracic Surgery .2020
Dr. César Pedrosa

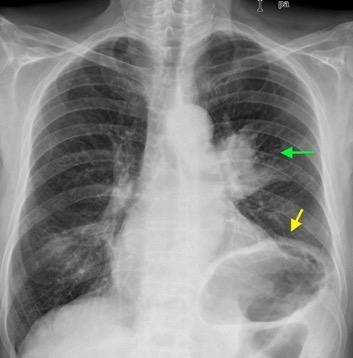

Carcinoma de pulmón
Parálisis frénica
1. Ca. de pulmón
2. Tumor mediastínico maligno. P. ej.: timoma
3. Ganglios mediastínicos
4. Tuberculosis
5. Iatrogénica (post-cirugía cardiaca)
6. Idiopática
MAbbey-Mensah,GN et al. Diaphragm Appearance: A Clue to the Diagnosis of Pulmonary and Extrapulmonary Pathology. Current Problems in Diagnostic Radiology. 2017
Dr. César Pedrosa
Dr. César Pedrosa
PARÁLISIS FRÉNICA TRANSITORIA
Est. aórtica
Parálisis frénica transitoria tras cirugía de válvula aórtica
Parálisis frénica transitoria post cirugía cardiaca (10%).
Puede acompañarse de atelectasia del LII.
Benjamin JJ et al. . Left lower lobe atelectasis and consolidation following cardiac surgery: the effect of topical cooling on the phrenic nerve. Radiology 1982
Dr. César Pedrosa
Dr. César Pedrosa

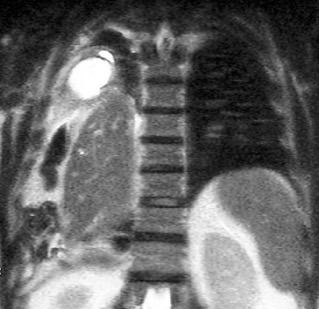

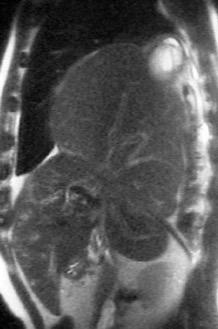

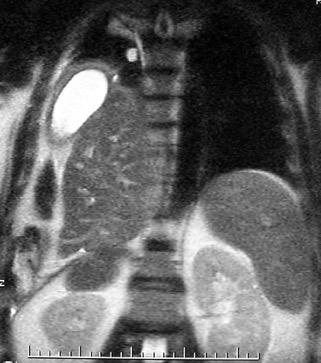

QUISTE HIDATÍDICO DIAFRAGMÁTICO
Rotura al tórax. (Área desnuda del hígado)
Quistes del diafragma
Dr. César Pedrosa

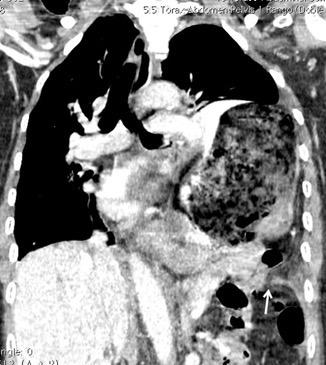

ROTURA DIAFRAGMÁTICA TRAUMÁTICA
0,4% de casos de trauma. 80% lado izquierdo. Bilateral. 3%
Penetrante..63% 20-59%. Arma de fuego 15-32%. Arma blanca
Trauma cerrado. 37%
Tráfico Caída de gran altura
Aplastamiento toracoabdominal
Furak J et al. Diaphragm and transdiaphragmatic injuries. J Thorac Dis 2019
Accidente de tráfico
Dr. César Pedrosa

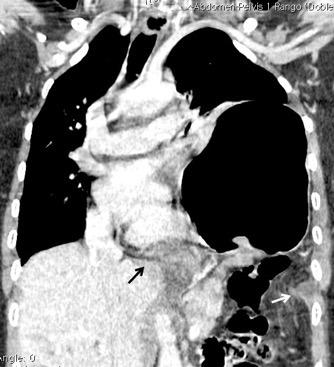

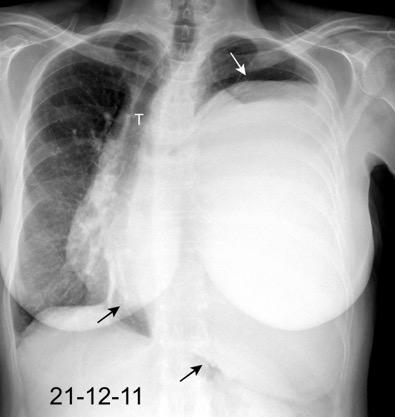

ROTURA DIAFRAGMÁTICA TRAUMÁTICA
Accidente de tráfico
Rx: Niveles hidroaéreos en hemitórax izquierdo Desviación mediastínica Ausencia de intestino en abdomen. Configuración en reloj de arena del intestino herniado “Tubo nasogástrico”
Furak J et al. Diaphragm and transdiaphragmatic injuries. J Thorac Dis 2019
Dr. César Pedrosa

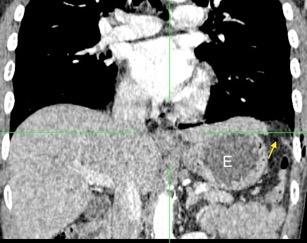

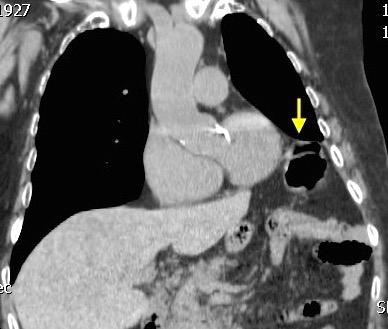

ROTURA DIAFRAGMÁTICA
5% de las hernias diafragmáticas
Sólo 28-64% de los casos van a cirugía porque la radiografía inicial sea diagnostica o sugerente
Trauma cerrado (5-50%)
> Presión intraabdominal
Tráfico
Caída desde altura
Trauma penetrante . (50%)
Puñalada
Proyectil
Shackelton. Radiograhics.1998

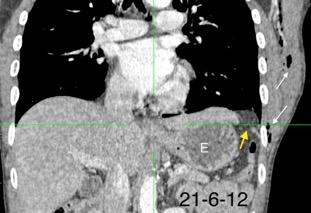

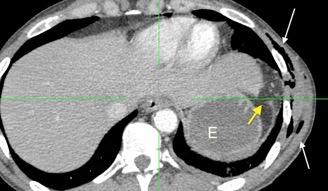

Recibe una puñalada en costado izquierdo
La laceración tiende a ocurrir en la unión
músculotendinosa . (64-90% en el lado izquierdo)
Dr. César Pedrosa
ROTURA DIAFRAGMÁTICA SIGNO DEL DIAFRAGMA COLGANTE.
Diafragma “colgante” (“dangling sign”)
(“Dangling sign”)
TC. Mejor con multicorte. (reconstrucciones).
Asociación: Aire en pared.
Fracturas costal .Rotura esplénica. Neumoperitoneo.
Diafragma discontinúo Herniación de la grasa omental
Desser TS et al.The dangling diaphragm sign: sensitivity and comparison with existing CT signs of blunt traumatic diaphragmatic rupture. Emerg Radiol 2010
Dr. César Pedrosa
ROTURA DIAFRAGMÁTICA TRAUMÁTICA RETRASADA
Lado derecho: 20% de las roturas retrasadas
Hallazgos en RM .
Buena en casos dudosos
Cortes sagitales y coronales: Interrupción de la línea diafragmática
Paciente que ingresa con síntomas de colecistitis aguda. Antecedentes de trauma importante muchos años antes
Zhao L et al. Delayed traumatic diaphragmatic rupture: diagnosis and surgical treatment. © Journal of Thoracic Disease.
J Thorac Dis 2021
Asas
Líquido pericolecistítico
V. biliar con cálculos
Diafragma
Líquido pericolecistítico
Dr. César Pedrosa

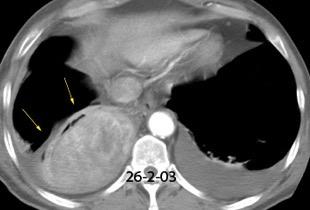

TUMOR FIBROSO DE PLEURA DIAFRAGMÁTICA
Pedículo vascular: 30-50%.
Tumores pleurales primitivos…<5% Tumores grandes: desplazamiento de estructuras.
RX. Masa bien definida (mejor en lateral en 33% de los casos). Localizado en cisuras o superficies pleurales. (regiones declive).
Pueden variar en posición con posición o respiración)
Rosado de Christenson M et al. From the archives of the AFIP: Localized fibrous tumor of the pleura Radiographics 2003. /Aribas
Giant Localized Solitary Fibrous Tumors of the Diaphragmatic Pleura: Report of Two Cases. Surg Today.2002.
OK et al.
Dr. César Pedrosa
