TÓRAX. SIGNOS Y PATRONES RADIOLÓGICOS. V. PLEURA.

Revisado y modificado 15-7-2024

Dr. César Pedrosa Madrid

PLEURA. ÍNDICE

*Algunos signos tienen más de una diapositiva.

*En el modo “Presentación” se puede acceder a cada signo con un click sobre el nombre.

2. ÍNDICE

3 ANATOMÍA Y FIOSIOLOGÍA

5. ANATOMÍA PLEURAL. ESTUDIO CONVENCIONAL

6. ANATOMÍA PLEURAL. TC

7. AIRE EN ESPACIO PLEURAL

8. AMILOIDOSIS PLEURAL

9. CALCIFICACIÓN PLEURAL

10. COÁGULO CENTINELA. SIGNO DEL

11. DERRAME PLEURAL UNILATERAL. DATOS

12. DERRAME PLEURAL. CAUSAS

13. DERRAME PLEURAL. CRITERIOS DE LIGHT

14. DERRAME PLEURAL . DISTRIBUCIÓN TÍPICA

15. DERRAME PLEURAL. DISTRIBUCIÓN ATÍPICA

16. DERRAME PLEURAL. HALLAZGOS EN DECÚBITO SUPINO

17. DERRAME PLEURAL. DENSIDAD POR TC

17 DERRAME PLEURAL BILATERAL. CAUSAS

19. DERRAME PLEURAL UNILATERAL. CAUSAS

20. DERRAME PLEURAL UNILATERAL. INFECCIÓN

21. DERRAME PLEURAL TUBERCULOSO

22. DERRAME PLEURAL UNILATERAL, NEOPLASIA

23. DERRAME PLEURAL UNILATERAL, METÁSTASIS

24. DERRAME PLEURAL UNILATERAL, HONGOS. ART. REUMATOIDE

25. DERRAME PLEURAL. TRAUMA

26. DERRAME PLEURAL UNILATERAL. ENF. SUBDIAFRAGMÁTICA

27. DERRAME PLEURAL IZQUIERDO. URINOMA

28.DERRAME PLEURAL IZQUIERDO. PANCREATITIS AGUDA

29. DERRAME PLEURAL IZQUIERDO. SÍND. DE AFECTACIÓN POSTCARDIACA

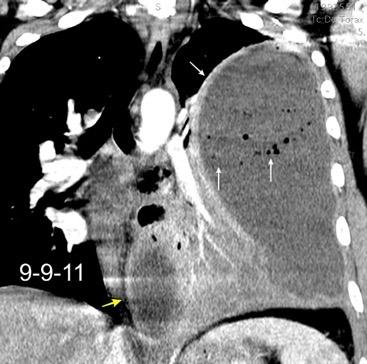

30. DERRAME IZQUIERDO. SÍNDROME DE BOERHAAVE

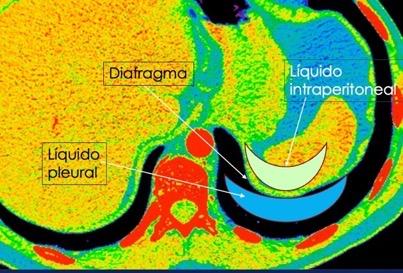

31. DERRAME PLEURAL VERSUS ASCITIS

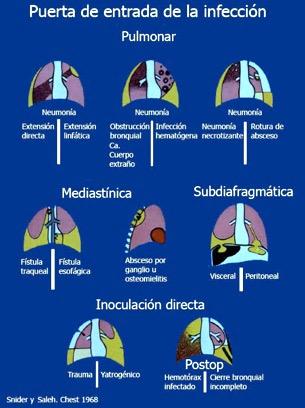

32. EMPIEMA PLEURAL. FASES

33. EMPIEMA PLEURAL. ULTRASONIDOS EN

34. EMPIEMA PLEURAL. SIGNOS EN TC.

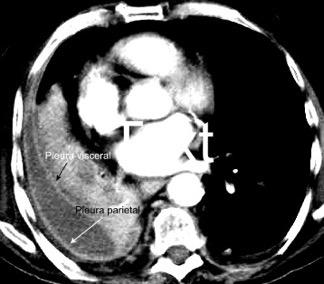

36. EMPIEMA. ENGROSAMIENTO PLEURA PARIETAL. SIGNO DEL

37. EMPIEMA. PLEURA SEPARADA. SIGNO DE LA

38. EMPIEMA PLEURAL. TEP

*Esquina superior derecha.

”Retorno al índice”

39. EMPIEMA DE ORIGEN SUBDIAFRAGMÁTICO

40. EMPIEMA PLEURAL. ORIGEN HEPÁTICO

41. EMPIEMA. ESPONDILODISCITIS AGUDA

42. EMPIEMA PLEURAL. EMPIEMA NECESITATIS.

43. EMPIEMA PLEURAL. INFILTRACIÓN GRASA

44. EMPIEMA TUBERCULOSO CRÓNICO

45. EMPIEMA PLEURAL. TUMOR SOBRE

46. EMPIEMA CRÓNICO. COSTILLAS GRANDES

47. EMPIEMA PLEURAL.CALCFICACIONES

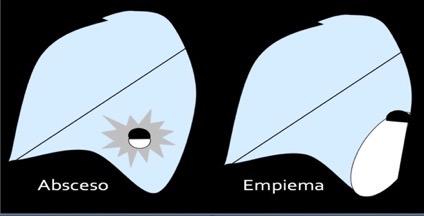

48. EMPIEMA PLEURAL VERSUS ABSCESO PULMONAR.

49. ENDOMETRIOSIS

50. ENGROSAMIENTO PLEURAL DIFUSO. FIBROTÓRAX

51. ENGROSAMIENTO DIFUSO: MESOTELIOMA MALIGNO

52 .ESPLENOSIS TORÁCICA

53. FIBROTÓRAX NO COMPLICADO

55. FIBROTÓRAX APICAL

56. FIBRO-HIDROTÓRAX POSTPUNCIÓN

57. FÍSTULA BRONCOPULMONAR

58. HEMANGIOENDOTELIOMA EPITELIOIDE

59. HEMATOCRITO EN ESPACIO PLEURAL, SIGNO DEL

61. HEMATOPOYESIS EXTRAMEDULAR

62. HEMOTÓRAX. ESPONTÁNEO. CAUSAS

63. HEMOTÓRAX. ANEURISMA ASI ROTO.

64. HEMOTÓRAX. EHLERS-DANLOS

65. HIDRONEUMOTÓRAX. TRAUMA. ENDOMETRIOSIS

66. INVASIÓN PLEURAL DIRECTA

69. INVASIÓN DIRECTA. T. DE PANCOAST

70. LÍNEA NEGRA EN MICROLITIASIS ALVEOLAR. , SIGNO

71. LINFOMA NH PLEURAL

73. LIPOMA PLEURAL

74. MASA PLEURAL. MIELOMA

75. MASA PLEURAL MÓVIL. PLEUROLITO

76. MASA PLEURAL. MESOTELIOMA FIBROSO BENIGNO

77. MASA PLEURAL. MESOTELIOMA FIBROSO MALIGNO

78. MASA PLEURAL. MESOTELIOMA MALIGNO. HALLAZGOS

79. MESOTELIOMA MALIGNO. TIPOS

80. MESOTELIOMA MALIGNO EPITELIOIDE

81. MESOTELIOMA MALIGNO. CORAZA PLEURAL

82. MESETA. SIGNO DE LA

83. METÁSTASIS PLEURALES

86. METÁSTASIS PLEURAL EN TIMOMA. “DROP METASTASIIS”

87. NEUMOTÓRAX ESPONTÁNEO

88. NEUMOTÓRAX CATAMENIAL

89. NEUMOTÓRAX. SÍNDROMES POROSOS

90. NEUMOTÓRAX A TENSIÓN

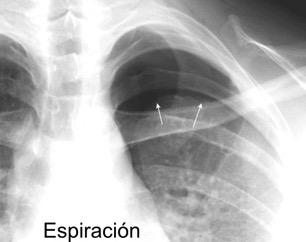

91. NEUMOTÓRAX EN ESPIRACIÓN

92. PLACAS PLEURALES

94. QUILOTÓRAX

95.QUISTE HIDATÍDICO PLEURAL

96. SARCOMA SINOVIAL

97. SURCO PROFUNDO , SIGNO DE

98. TEXTILOMA PLEURAL

99. TROMBOEMBOLISMO PULMONAR

100. TUMOR FANTASMA

102. TUMOR FANTASMA. HEMATOCELE

103. V DE NACLERIO.SIGNO DE LA.

Dr. César Pedrosa

Pleura parietal

PLEURA. 1. ANATOMÍA Y FISIOLOGÍA.

Pleura visceral

Líquido

pleural

Capilar sistémico

Capilar pulmonar

Neergard. 1927

Circulación de líquido pleural. (ley de Starling), Diferencia entre la presión hidrostática y la osmótica coloidal. Neergard. 1927

Producción: Pl. Parietal (zonas altas)

Reabsorción:

Linfáticos

Líquido en la pleura “normal”+/- 1-5 mL ¡Olvido del papel de los linfáticos!

1.Pl. Parietal: Zonas bajas Superf. diafragmática Zona mediastínica

2.Pl. Visceral (gradiente de presión)

3. Mecanismos celulares

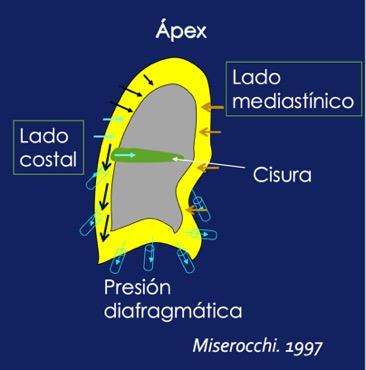

Miserocchi. 1997.Zocchi. 2002

Dr. César Pedrosa

PLEURA. 2. ANATOMÍA Y FISIOLOGÍA.

Lubricación entre el pulmón y pared torácica asegurada por moléculas de surfactante con carga eléctrica similar en ambas pleuras. (“efecto grafito”)

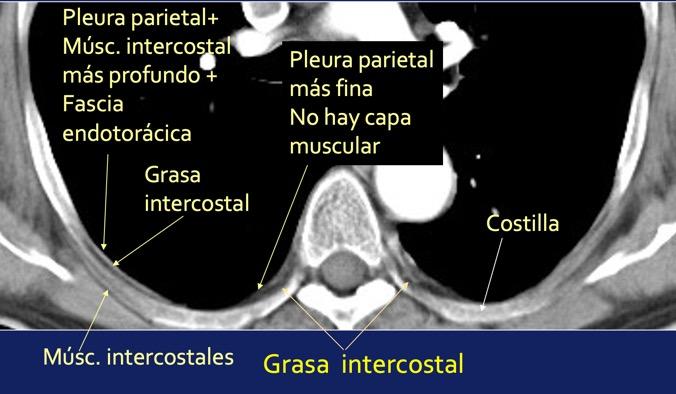

Pleura “parietal” radiológica (TC)

Líquido en la pleura “normal : 0,3 mL. Kg de líquido hipo-oncótico. Se produce en la pleura parietal. La reabsorción por los estomata linfáticos de la parte baja y diafragmática de la pleura parietal

1. Proximidad de microvasos a la superficie pleural

2. Estomas entre las células. Sahn 1990

Costilla

Im. JG. Radiology 1989

Miserocchi G.. Physiology and pathophysiology of pleural fluid turnover. Eur. J. Respir.1997

Pleura visceral

Pleura parietal

Células mesoteliales

Capa f ibroelástica

Paquete graso

Fascia endotorácica Grasa Intercostal + vasos

Musc. Intercostal interna

Músculos Intercostales . más profunda

Miserocchi G. Mechanisms controlling the volume ofpleural fluid and extravascular lung wáter. Eur Respir Rev 2009

Dr. César Pedrosa

PLEURA. 3. ANATOMÍA Y FISIOLOGÍA.

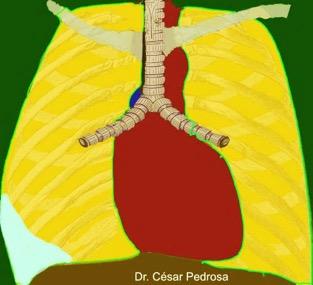

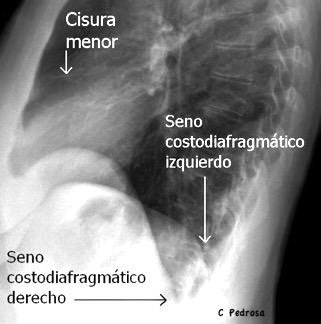

RADIOLOGÍA CONVENCIONAL

La pleura “no es visible en las radiografías PA y lateral

Se puede inferir la “normalidad “pleural si son visibles:

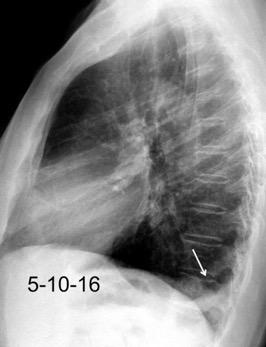

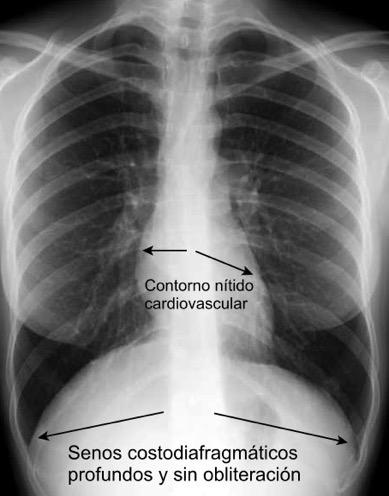

Senos costodiafragmáticos lateral y posteriores profundos y sin obliteración.

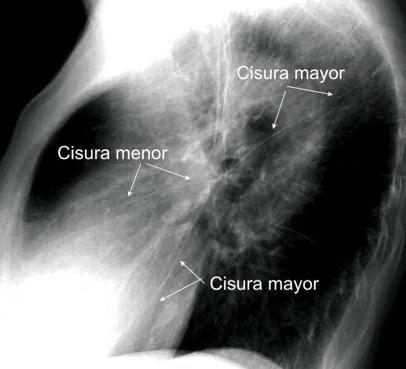

Cisuras interlobares (cuando son visibles), como una línea nítida, como trazada a lápiz. Contorno cardiovascular bien definido.

Dr. César Pedrosa

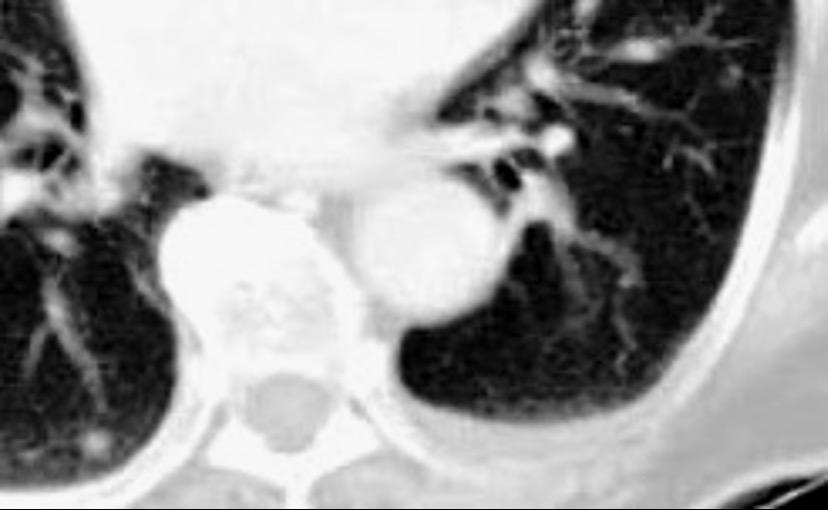

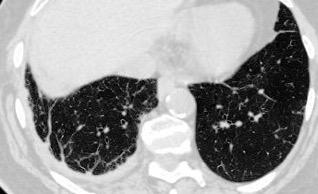

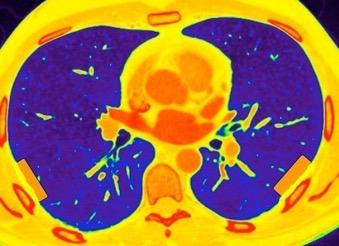

ANATOMÍA PLEURAL. TC

Pleura “normal”

PLEURA. 3. ANATOMÍA Y FISIOLOGÍA. Índice

La pleura “normal” no se visualiza en los estudios de TC.

(En el esquema se corresponde con la línea azul entre el espacio extrapleural verde y el pulmón morado)

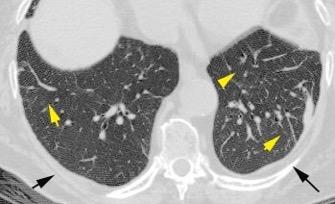

En estudios de TCAR puede verse la banda de grasa extrapleural adyacente a la pleura parietal

Dr. César Pedrosa

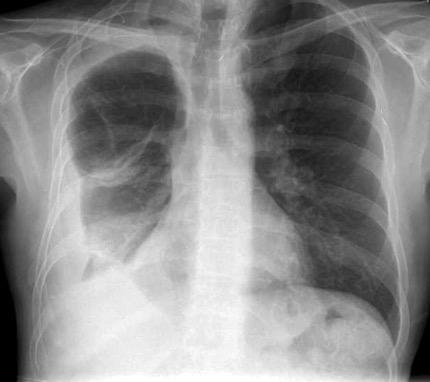

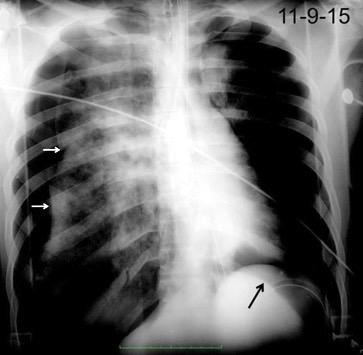

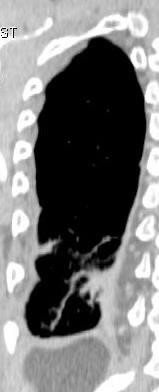

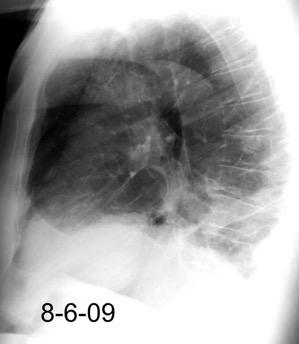

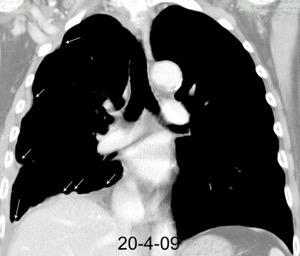

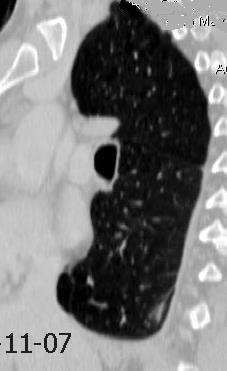

AIRE EN PLEURA

Procedimientos pleurales

Toracentesis, Biopsia pleural, etc.

Trauma

Fístula broncopleural Infección pulmonar Tumor Infección por anaerobios

Introducción accidental por punción

24 hrs

Fístula broncopleural

Trauma

Anaerobios (raro)

Dr. César Pedrosa

AMILOIDOSIS PLEURAL

Secundaria: Lesión inflamatoria crónica: Crohn, Artritis reumatoide, Reiter, Sjögren, Dermatomiositis, Tb Vasculitis. Lupus, etc.

1978.Cirugía del ángulo esplénico del colon´

AP: Infiltración plasmocitaria

Enfermedad rara. Se presenta como derrame pleural o como masas que pueden calcificar. Primaria. Displasia monoclonal de células plasmáticas. (30% mieloma múltiple).

Georgiades CS et al. Amyloidosis: Review and CT Manifestations. Radiographics 2004

Dr. César Pedrosa

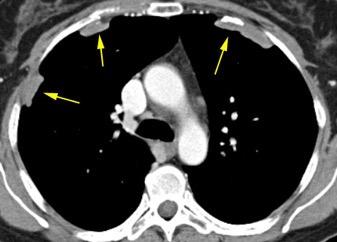

CALCIFICACIÓN PLEURAL

Exposición a asbestos

Empiema

Exudado pleural

Metástasis

Hemotórax

Pleurodesis

Post-radiación

Tumor fibroso

Cavidad residual en empiema crónico

Parietal. Post-radioterapia en Ca. de mama

Basado en Kanne JP. Pleural Calcification. Stern-Gurney. Expertdd.Chest. Marisys. 2011
Dr. César Pedrosa
Dr. César Pedrosa

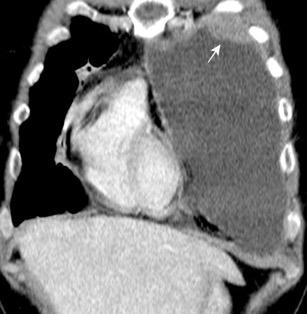

COÁGULO CENTINELA

Signo del Masa pleural Coágulo

Pleurolito

Bolas de fibrina

Textilomas

Esplenosis

Endometrioma

Silicomas

Q. hidatídico

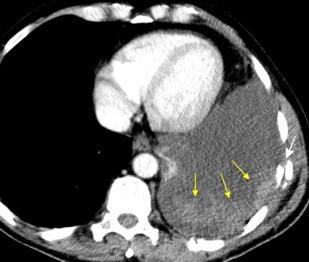

Shock hipovolémico tras puñalada.

Hemotórax

Coágulo centinela

Pedrosa I et al. Intercostal artery injury manifested by a sentinel pleural clot. Emerg Radiol 2001

Dr. César Pedrosa

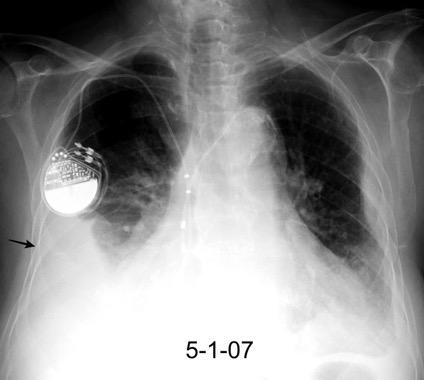

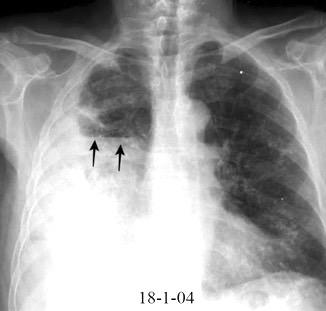

DERRAME PLEURAL UNILATERAL

El derrame pleural es un problema habitual con más de 50 causas reconocidas, que incluye enfermedades pleurales locales, lesiones sistémicas, disfunción de órganos y drogas.

Sahn SA citado por Hooper C et al.

Como el diagnóstico diferencial es amplio se requiere una investigación sistemática.

La recuperación del derrame es un proceso largo porque el mecanismo linfático aunque muy adaptable puede no conseguir igualar el aumento en la tasa de filtrado.

Hooper C et al. Investigation of a unilateral pleural effusion in adults: British Thoracic Society pleural disease guideline 2010. Thorax 2010.

Miserocchi G.. Physiology and pathophysiology of pleural fluid turnover. Eur. J. Respir.1997

T horax 2010.
Dr. César Pedrosa

5. DERRAME PLEURAL. FISIOPATOLOGÍA

Derrame pleural: Cuando la filtración excede el flujo linfático pleural máximo. (+/- 700 mL/día)

Formación de líquido aumentada

> Presión hidrostática (Fallo cardiaco)

< Presión osmótica (ej. Cirrosis, hipoalbuminemia)

> Permeabilidad capilar (Infecc, Neopl.)

Pasage de líquido intra-abdominal (Cirrosis)

< Presión espacio pleural (ej:Atelect.)

Absorción de líquido disminuida

Obstrucción linfática

Elevación Presión sistémica (drenaje linfático alterado) Sínd. VCS

Lai-Fook, SJ. Pleural Mechanics and Fluid Exchange. Physiol Rev 2004; Miserocchi G. Mechanisms controlling the volume of pleural fluid and extravascular lung wáter. Eur Respir Rev 2009

Müller NL. Imaging of the Pleura. Radiology 1993
Dr. César Pedrosa

Criterios de Light. Es un exudado si uno o más criterios siguientes se cumplen:

DERRAME PLEURAL UNILATERAL. Exudado versus trasudado

Proteínas del líquido pleural partidas por las proteínas del suero es >0,5

Lactato de dehidrogenasa (LDH) del líquido pleural partida por la LDH del suero es > 0,6

Lactato de deshidrogenasa (LDH) del líquido pleural es > 2/3 de los

límites más altos del valor normal de la LDH del suero

Nota. Estos criterios no son fiables si la proteína del suero es anormal o si la proteína del líquido pleural es cercana a 30g/l

25% de trasudados son clasificados erróneamente como exudados

Light RW et al. Ann Intern Med 1972./ Li D et al. Modern day management of a unilateral pleural effusion . Clinical Medicine 2021. Porcel JM and Light RW. Pleural Fluid Analysis: Are Light's Criteria Still Relevant After Half a Century?. Clin Chest Med. 2021.

Índice
Dr. César Pedrosa

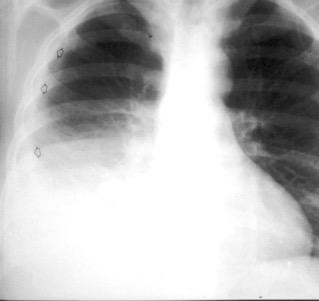

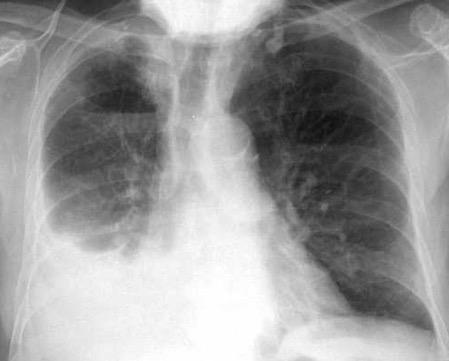

500 cc. Borramiento diafragmático

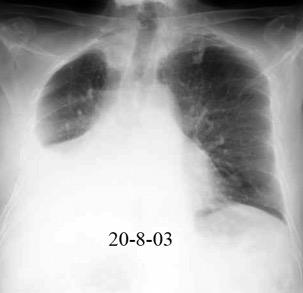

1000 cc

Dr. César Pedrosa

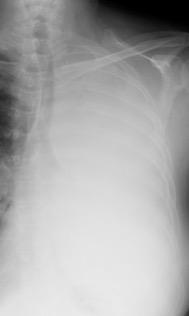

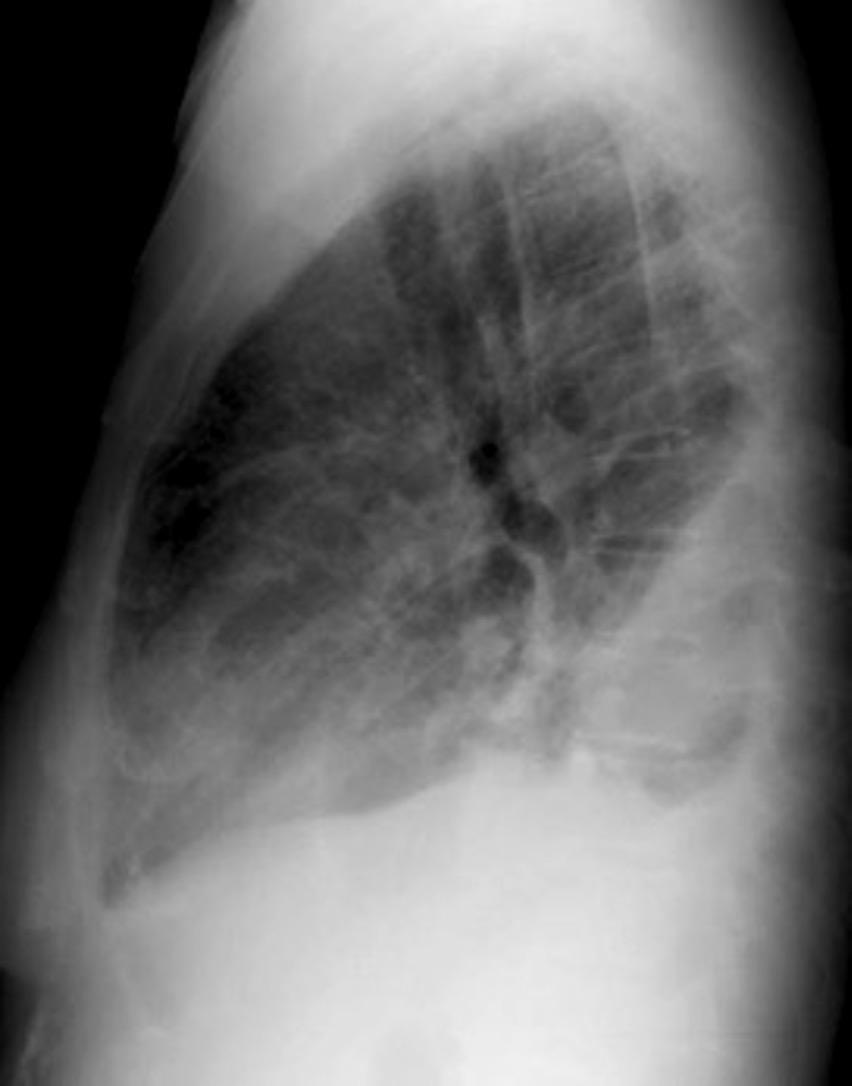

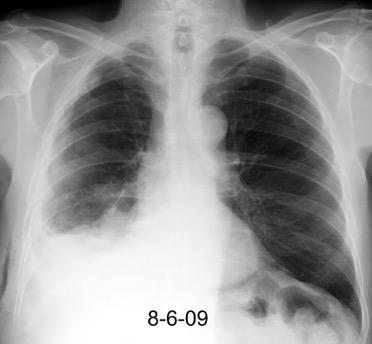

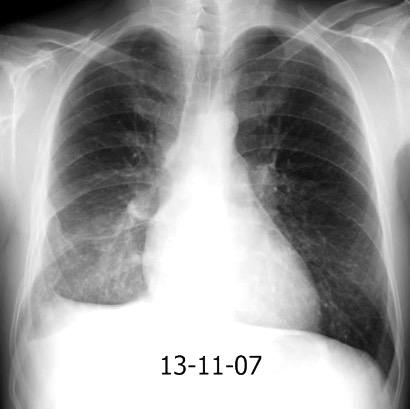

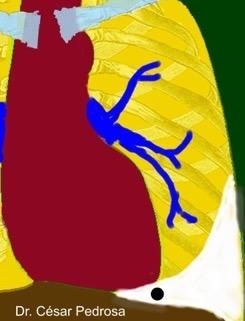

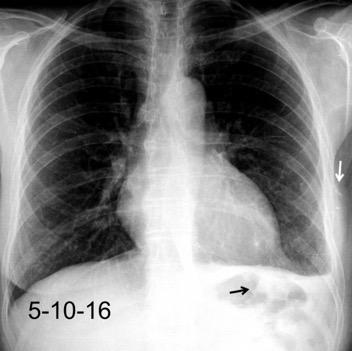

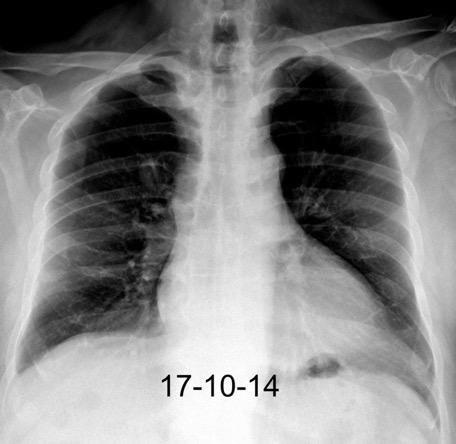

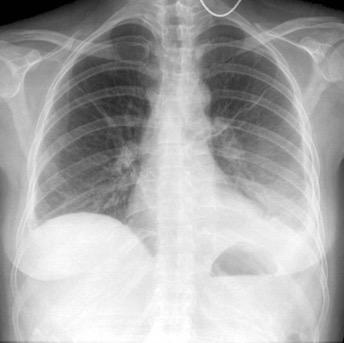

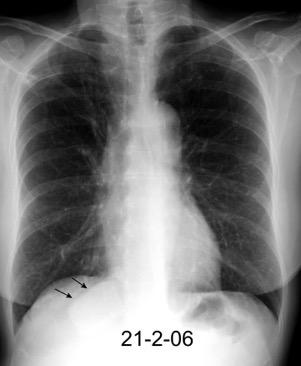

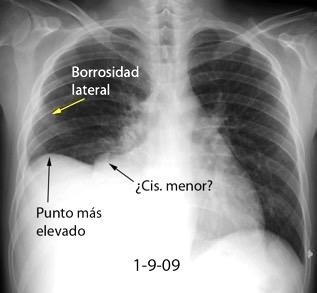

DERRAME PLEURAL

Distribución atípica

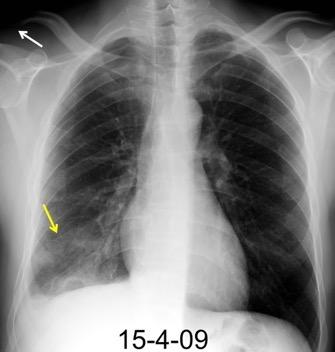

En el espacio subpulmonar

(El líquido tiende a acumularse donde el pulmón tiene más “elastic recoil”

Los hallazgos radiológicos dependen de.

1. Cantidad de líquido

2. Su distribución. (dependiente de la posición)

3. Si es libre o está tabicado (formación de fibrina)

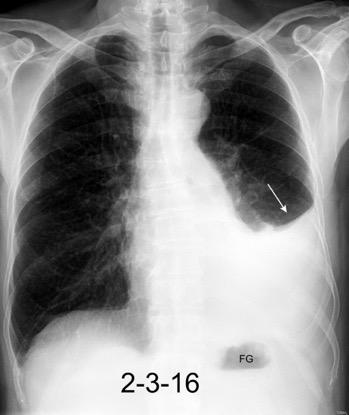

Líquido libre Líquido “subpulmonar”

Desplazamiento caudal del fundus

Aumento de la distancia fundusdiafragma

NATURALEZA DEL LÍQUIDO PLEURAL

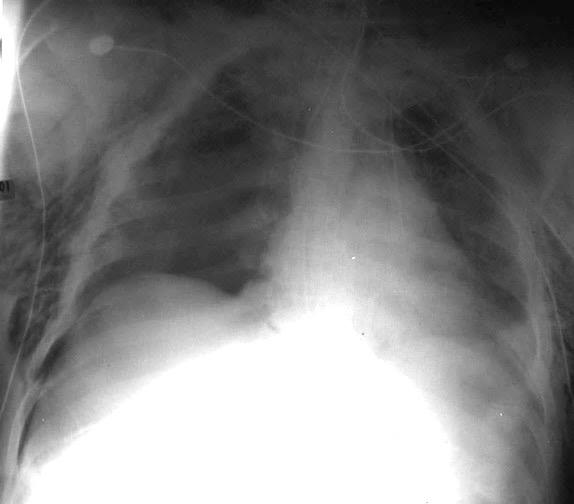

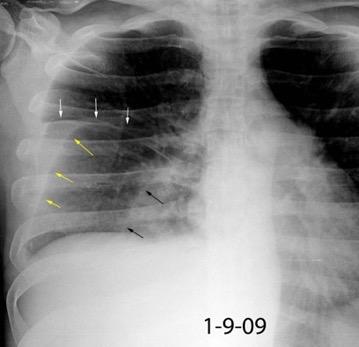

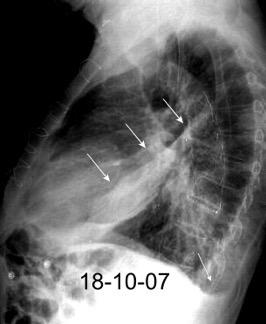

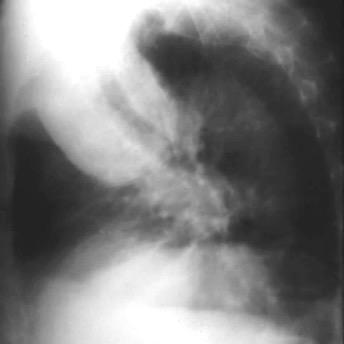

Signos en decúbito supino

175 cc

Dec. supino

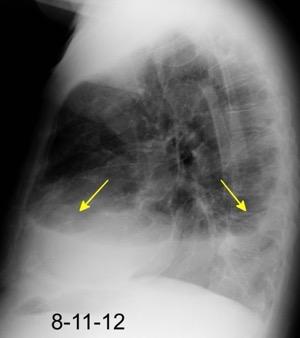

Líquido en cisura horizontal y accesoria derecha

Dr. César Pedrosa

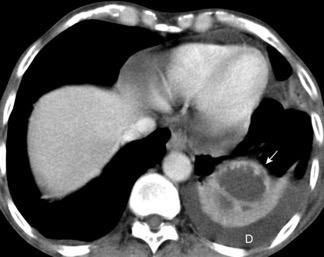

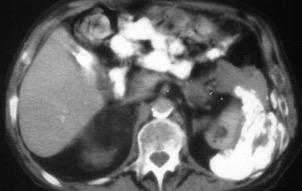

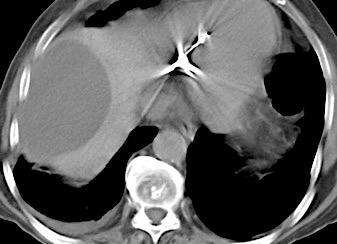

DERRAME PLEURAL. DIAGNOSTICO DIFERENCIAL POR

Colección pleural

Hemorrágica………….30-70 UH

Extravasación iv. con sangrado activo……….>90 UH

“Simpático”………….,,,,<15 UH

Durso AM et al. Penetrating Thoracic Injury. Radiol Clin N Am 2015.

Urogénico……………….< 15 UH

Entérico.. ………………+/- 15UH

Biliar, Quiloso……………..<0 UH

Urinoma

Hemotórax

Quilotórax

Absceso pared en empiema Tb

Derrame no complicado + hematoma mediastínico

68 UH

Empiema pleural post-trauma

12UH

Abramowitz1 Y et al. Pleural Effusion: Characterization with CT Attenuation Values and CT Appearance .AJR 2008

Dr. César Pedrosa

DERRAME PLEURAL BILATERAL. CAUSAS

Frecuencia: 46% de los pacientes con fallo congestivo. Marel. Chest. 1993

Derrame pleural

5. Síndrome de Meigs 6. Mesotelioma 7. Nefropatías 8. Cirrosis

Puchalski JT et al. Etiologies of bilateral pleural effusions. Respir Med. 2013

Bilateral………88% ( “< lado izdo.”) Lado derecho…8% Lado izdo.………4%

DERRAME PLEURAL. UNILATERAL. CAUSAS Exudados

Trasudados

Muy frecuentes

Fallo cardiaco

Cirrosis hepática

Menos frecuentes

Hipoalbuminemia

Diálisis peritoneal

Hipotiroidismo

Sínd. nefrótico

Estenosis mitral

Raros

Pericarditis constrictiva

Urinotórax

Sind. de Meigs

Causas frecuentes

T. maligno

Derrame metaneumónico

Tuberculosis

Menos frecuentes

TEP

Artritis reumatoide, etc

Asbestos

Pancreatitis

Post-IAM

Post- by-pass coronario

Raras

Drogas

Infección por hongos

César Pedrosa

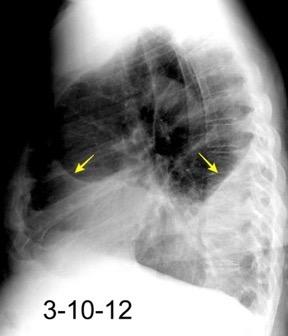

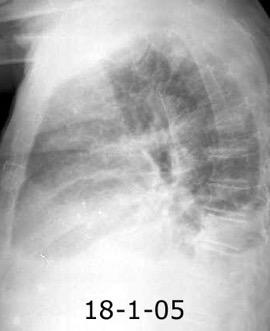

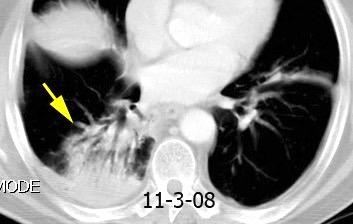

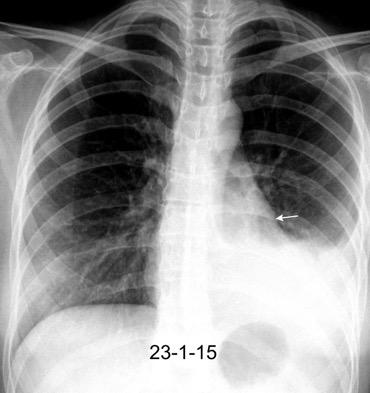

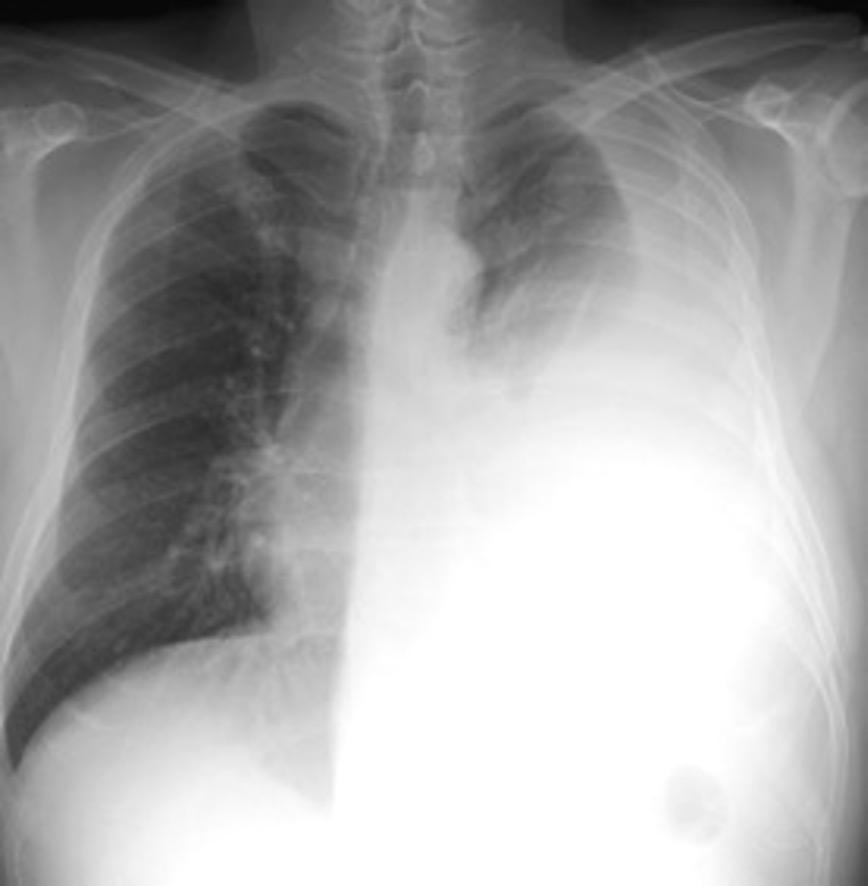

DERRAME PLEURAL UNILATERAL 1. Infección Metaneumónico

Neumonía a neumococos base izda. con derrame que aumenta.

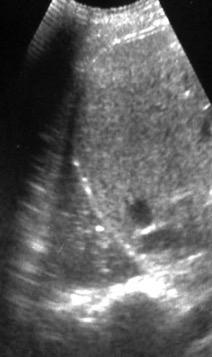

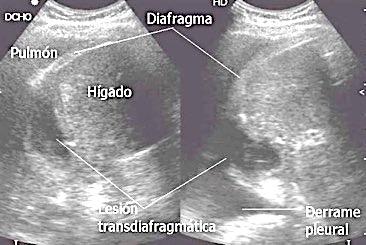

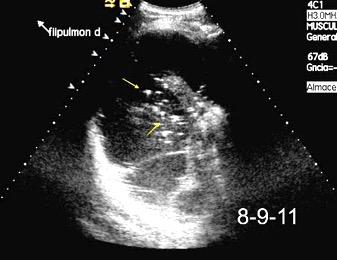

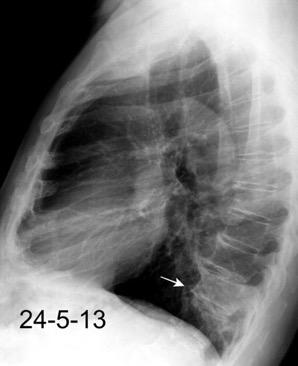

Broncograma en lateral y en US.

(36-66% en ingresados)

Tuberculosis

Actinomices

Nocardia

Dr. César Pedrosa

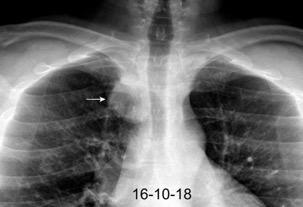

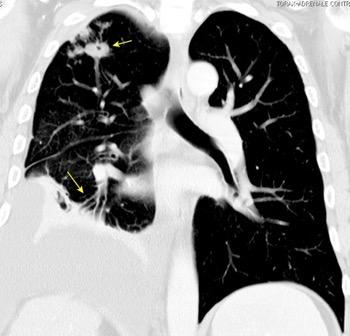

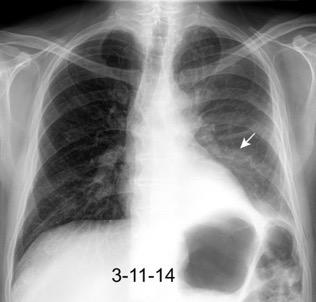

DERRAME PLEURAL UNILATERAL

16-18% en Tb post-primaria

66 pacientes con

Tb pleural probada

TUBERCULOSO

Ocasionalmente nivel hidro-aéreo por fístula broncopleural Consolidación........3% Ganglios……….....39%

Derrame...................65-98.5%

Lesiones pleurales. ........38 %

Afect. cisura interlobar….9%

Pl. mediastínica........... 1.5%

Afect. pulmonar 26/66 … 39%

Cambios fibróticos..........17%

Cavitación ......................12%

Nódulos heterogéneos.....6%

Dr. César Pedrosa

DERRAME PLEURAL UNILATERAL

Neoplasia (60%)

Ca. Broncogénico.26-49%

Linfoma……………10-28%

Metástasis mama…8-24%

Metástasis ovario…10%

Mesotelioma

Hooper

Ca. de pulmón

Dr. César Pedrosa

Tumor

maligno previo DERRAME PLEURAL UNILATERAL

Metástasis: Pulmón, Mama

Ovario, Tum. GI.

Otros: Timoma, Ca. de células renales, Melanoma.

Carcinoma de mama con derrame pleural e implantes metastáticos

Makis W et al. Spectrum of Malignant Pleural and Pericardial Disease on FDG PET/CT. AJR. 2012

Hooper C et al. Investigation of a unilateral pleural effusion in adults: British Thoracic Society pleural disease guideline 2010. Thorax 2010.
Dr. César Pedrosa

DERRAME PLEURAL UNILATERAL

Hongos

Aspergillus

Candida

Mucor

Criptococosis

4. Enfermedades del colágeno/vascular

Artritis reumatoide (en 3%)

Lupus eritematoso (en 15-74%)

Wegener (en 50%)

César Pedrosa

DERRAME PLEURAL UNILATERAL

Traumatismo costal izquierdo

Hernia pleural con derrame en la pared abdominal y fracturas costales

Ioannidis O et al. Transdiaphragmatic Intercostal Hernia. An Unusual Hepatic Injury After a Car Accident: A Case Report and Review of the Literature . Discoveries 2021, /IDetorakis EE et al. Intercostal lung herniation - The role of imaging . Radiology Case. 2014

Dr. César Pedrosa

DERRAME PLEURAL UNILATERAL

5. Enfermedd

subdiafragmática

Absceso subfrénico

Ascitis

Endometriosis

Sínd. de Meigs

6. Drogas

Amiodarona

Ciclofosfamida

Mesalamina

Metrotrexate,

Nitrofurantoina

� -bloqueantes

Morelock. S Chest 1999

Absceso subfrénico

Dr. César Pedrosa

DERRAME PLEURAL UNILATERAL

Enfermedad subdiafragmática Urinoma

Raro. Trasudado.

Orina en espacio pleural

Causas en 78 casos

Trauma……..66

Postcirugía 16

Obstrucción…21 aguda con cálculo e hidronefrosis..12

Freitas A et al. Pleural Effusion Secondary to Obstructive Uropathy: A Case of Urinothorax. Eur J Case Rep Intern Med. 2020/ Toubes ME et al. Urinothorax: a systematic review. J Thorac Dis 2017;

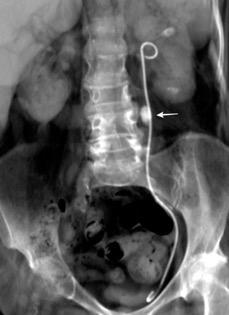

Hidronefrosis con cálculo ureteral

Dr. César Pedrosa

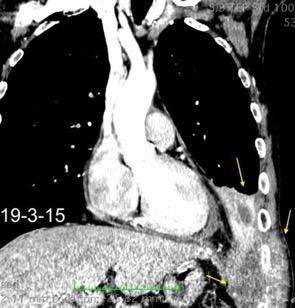

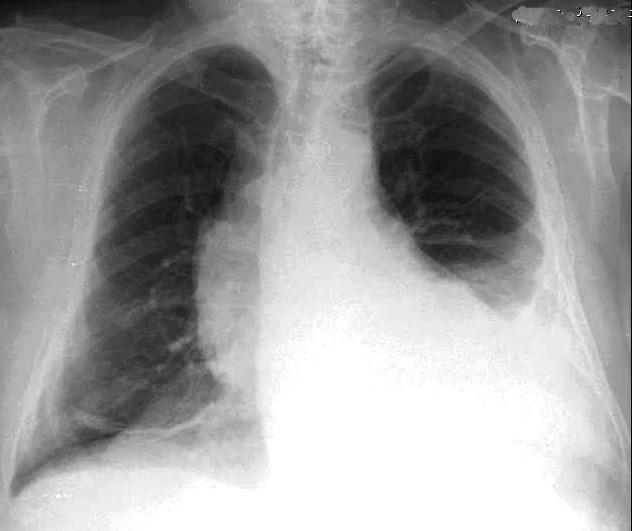

DERRAME PLEURAL IZQUIERDO

Lesiones supradiafragmáticas

Rotura esofágica espontánea

Aneurisma disecante

Aórtica traumática

Conducto torácico

Post-injerto de coronarias “Postcardiac injury”

Pancreatitis aguda.

Lesiones infradiafragmáticas

Pancreatitis. (lado izquierdo.68%)

Neoplasia gástrica/pancreática.

Ortiz-Morales CM et al. Radiology of acute pancreatitis today: the Atlanta classification and the current role of imaging in its diagnosis and treatment . Radiologia (Engl Ed) . 2019

Dahnert 2017 Pancreatitis aguda

Dr. César Pedrosa

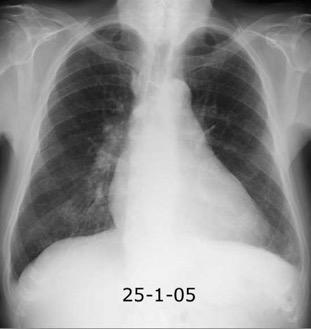

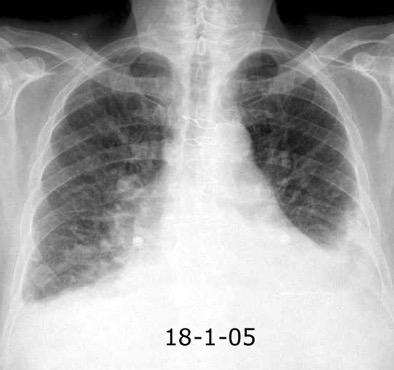

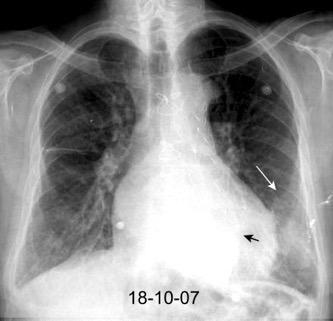

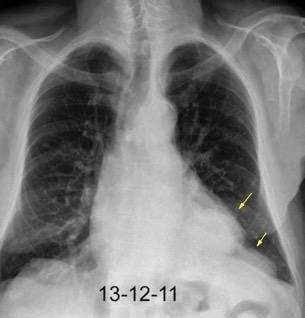

Síndrome de afectación postcardiaca (postcardiac injury)

Post infarto 1-7 % (Dressler)

Trauma cerrado Implantación marcapasos

DERRAME PLEURAL IZQUIERDO

Cirugía cardiaca. 17-31% (Post.pericardiotomía)

3707 pacientes 29 Derrames (0,78%) > de 25% del hemitórax

Todas menos 2 Izdos.

Angioplastia

By-pass coronario 21-10-03

Dr. César Pedrosa

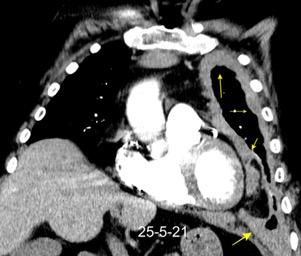

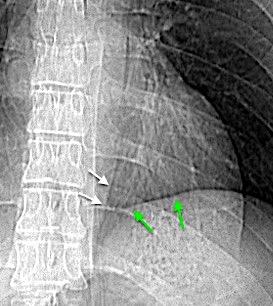

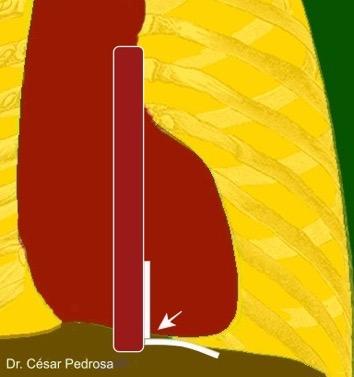

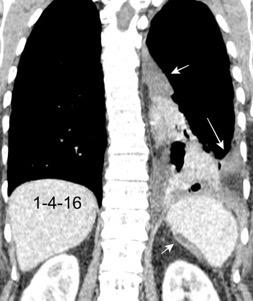

Boerhaave. Síndrome de DERRAME PLEURAL IZQUIERDO

Rotura esofágica

Laceración transmural espontánea.

Excesos en comida y/o bebida

Marzo 2014: Perforación longitudinal distal secundaria a episodio de vómito (síndrome de Boerhaave). Derrame pleural izdo. que evoluciona a empiema.

Wang C-T et al. Tension hydropneumothorax in a Boerhaave syndrome patient: A case report . World J Emerg Med, 2021. Katabathina V et al. Nonvascular, nontraumatic mediastinal emergencies in adults:a comprehensive review of imaging findings. Radiographics. 2011.

Dr. César Pedrosa

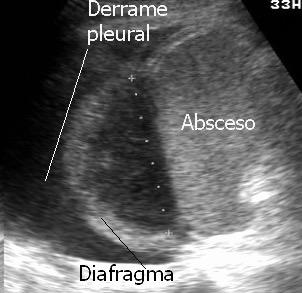

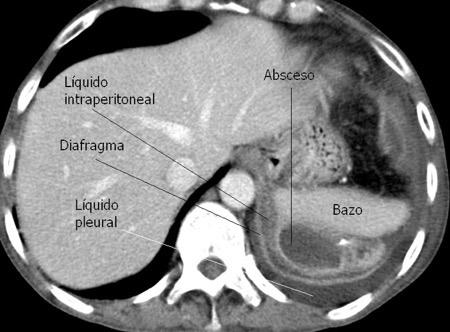

DERRAME PLEURAL VERSUS ASCITIS

Absceso subfrénico

Naidich DP et al. Computed tomography of the diaphragm: peridiaphragmatic fluid localization.J Comput Assist Tomogr1983.

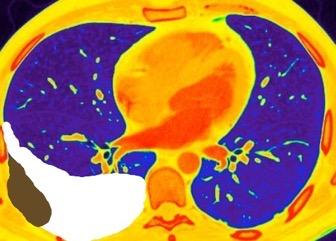

En el corte axial, el líquido pleural se sitúa por detrás

Dr. César Pedrosa

EMPIEMA PLEURAL

“Pus” en el espacio pleural

Fase temprana 30-48 horas

> PMN sin pus franco ph entre 7,0 y 7,2

Glucosa > 40 mg/l

b. Fase tardía. Pus franco pH < 7,0

Excepción: Inf. por Proteus mirabilis (desdoblamiento de la urea)

Glucosa < 40 mg/l

Nivel hidroaéreo o burbujas Brims FJH et al. Empyema thoracis: new insights into an old disease. Eur Respir Rev. 2010

Colección densa (base costal)

Dr. César Pedrosa
Dr. César Pedrosa

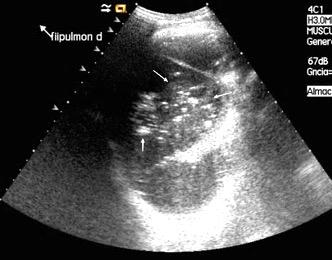

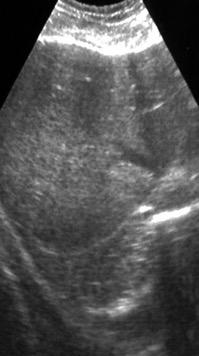

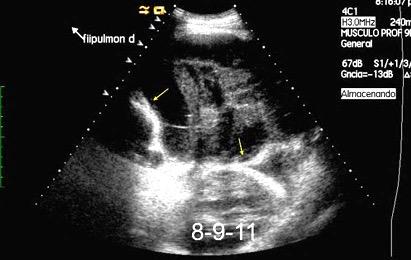

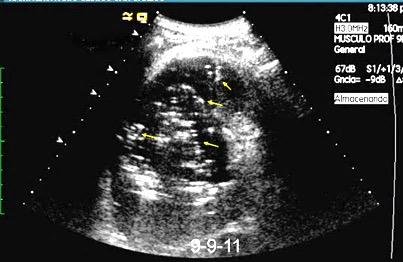

EMPIEMA PLEURAL ULTRASONIDOS

Patrón ecográfico de empiema

Anecoico.....0%. (0 de 47)

Complejo no septado no hiperecoico... ……………..0% (0 de 36)

Complejo, no septado hiperecoico......100% (2/2)

Complejo septado …35% (11 de 31)

Ecogénico homogéneo .... 100% (2 de 2)

Empiema

Wang T et al. Value of ultrasonography in determining the nature of pleural effusion. Analysis of 582 cases. Medicine 2022.

Chih-Yen Tu et al. Chest Ultrasound Study Pleural Effusions in Febrile Medical ICU. Chest 2004

Yang W,et al. Infectious pleural effusion status and treatment progress. J Thorac Dis. 2017;

Dr. César Pedrosa

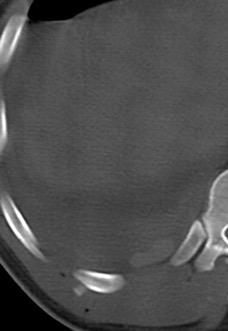

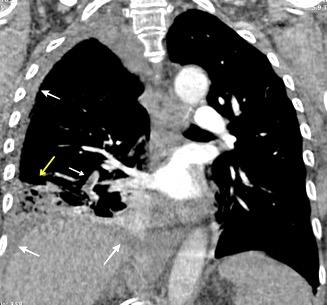

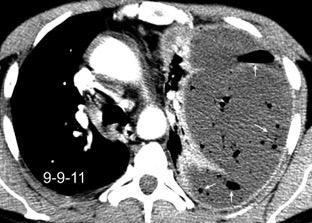

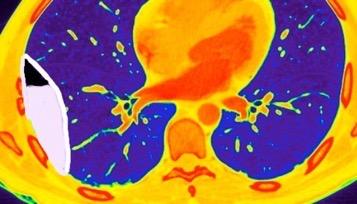

EMPIEMA PLEURAL

Signos radiológicos TC

Hallifax RJ et al. State-of-the-art: Radiological investigation of pleural disease Respiratory Medicine 2017

Nivel hidroaéreo o burbujas

Forma lenticular o elíptica Ángulos obtusos

> Grasa Extrapleural (60-80%)

Situación no gravitacional (no siempre)

Compresión de estructuras pulmonares

Límite muy bien definido Tabicación

Dr. César Pedrosa

EMPIEMA PLEURAL ULTRASONIDOS

Patrón ecográfico de empiema

Empiema

Forma lenticular o elíptica Ángulos obtusos

El derrame paraneumónico se convierte en complicado en 5-10% de los casos

Desplazamiento cardiovascular

Nivel hidroaéreo o burbujas

Hallifax RJ et al. State-of-the-art: Radiological investigation of pleural disease Respiratory Medicine 2017

Dr. César Pedrosa
Dr. César Pedrosa

EMPIEMA PLEURAL ENGROSAMIENTO DE LA PLEURA PARIETAL

Engrosamiento de la pleura parietal 36/ 59 exudados (61%) 56% de D. paraneumónicos 100% de empiemas Especificidad.. 96%.

Exudado versus trasudado.

Aquino SL, et al. Pleural exudates and transudates: diagnosis with contrast-enhanced CT. Radiology 1994

Dr. César Pedrosa

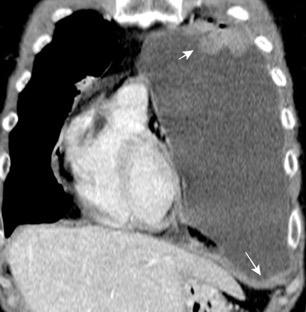

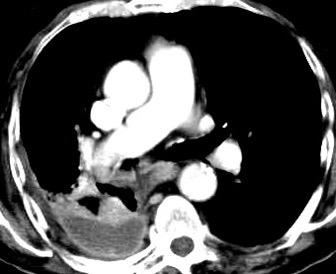

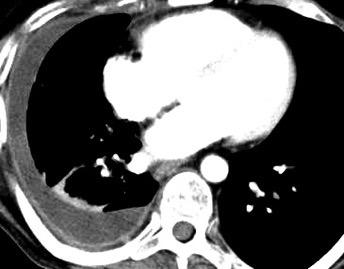

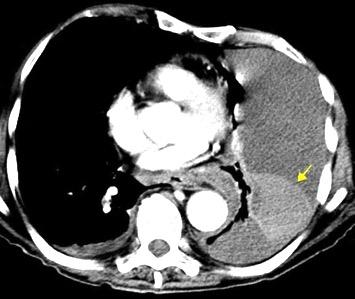

EMPIEMA PLEURAL

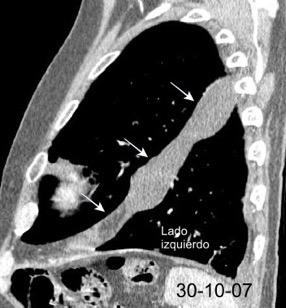

Signo de la Pleura separada “Split pleural sign”

Capas pleurales de grosor uniforme realzadas por el contraste

Dr. César Pedrosa

No específico de empiema. Indica “exudado”. 68% de pacientes con empiema pleural.

Capas pleurales de grosor uniforme

Realce grasa extrapleural (30%)

> Grasa Extrapleural. (60-80%)

Kraus GJ. Split pleural sign. Radiology 2007

Pleural visceral 50%

Pleural parietal 100%

Walker CM et al. Imaging Pulmonary Infection: Classic Signs and Patterns. AJR. 2014/Stark DD, et al. Differentiating lung abs cess and empyema: radiography and computed tomography. AJR. 1983

Dr. César Pedrosa

EMPIEMA PLEURAL

Tromboembolismo pulmonar.

Frecuencia del derrame:

Rx: 32%. TC: 47%

Unilateral. 85%

< 1/3 del hemitórax: 90%

Todos exudados

58% con eritrocitos

21% tabicación lo que causa demora en el diagnóstico

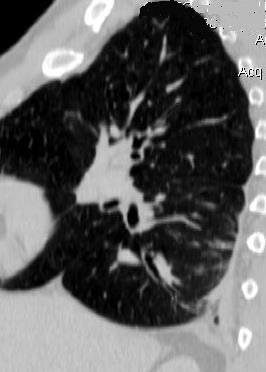

TEP. Empiema pleural. Atelectasia redonda

Porcel JM et al. Analysis of pleural effusions in acute pulmonary embolism: radiological and pleural fluid data from 230 patients. Respirology 2007/ Iguchi T et al. Desquamation of the subpleural lung parenchyma caused by empyema after pulmonary embolism: A case report. Respirol Case Rep. 2022 .

Dr. César Pedrosa

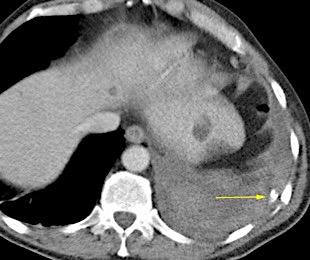

EMPIEMA PLEURAL

Absceso secundario a perforación de carcinoma. 3-4%. En flexura esplénica puede tener absceso subfrénico o empiema.

Empiema pleural secundario a carcinoma de la flexura esplénica (masa visible)

Lian R et al. Empyema caused by a colopleural fistula. Medicine (Baltimore) 2017/Osada T,, et al. Thoracic empyema associated with recurrent colon cancer: report of a case and review of the literature. Dis Colon Rectum 2001

Dr. César Pedrosa

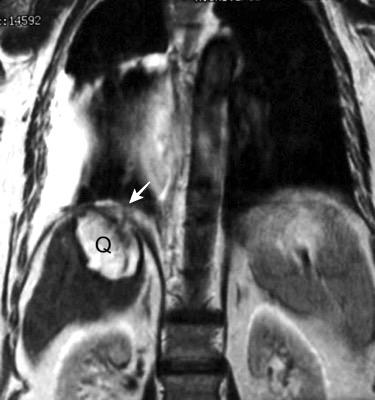

EMPIEMA PLEURAL DE ORIGEN HEPÁTICO

Quiste hidatídico.

Comunica con el hiato esofágico y el espacio pararrenal anterior.

Colecciones “inflamatorias” abdominales llegan al tórax vía el hiato esofágico o por vía transdiafragmática

Afectación transdiafragmática: 5,6-43,7% de quistes hepáticos. “Área desnuda” del hígado.

Panda A et al. “Straddling Across Boundaries”. Thoracoabdominal Lesions: Spectrum and Pattern Approach. Curr Probl Diagn Radiol. 2015 Área desnuda. El hígado en contacto directo con el tendón central del diafragma. Contiene el hiato de VCI.

Pedrosa I et al. Hydatid Disease: Radiologic and Pathologic Features and Complications. Radiographics 2000

Dr. César Pedrosa
Durham G et al. Radiological manifestations of Thoracic hydatid cysts: pulmonary andextrapulmonary findings. Insights into Imaging . 2020

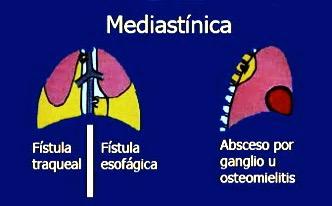

EMPIEMA PLEURAL SARM.

Tuberculosis

Piogénica

Estafilococo..5-16%

Brucella….7,5-30%

Estreptococo..

Enterococo...5-20%

Hongos

Parásitos

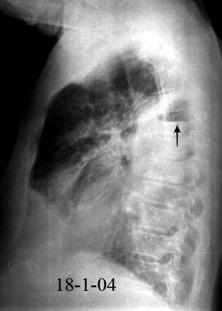

Espondilodiscitis aguda.

Empiema pleural izquierdo. Absceso del LID. Espondilodiscitis D11-D12.

Potsios C et al. Pyogenic Spondylodiscitis due to Streptococcus constellatus in an Immunocompromised Male Patient: A case Report and Review of the Literature. Case Reports in Infectious Diseases. 2019

Dr. César Pedrosa

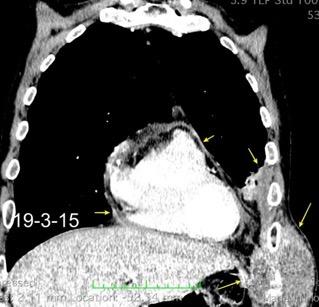

Empiema necesitatis

Infección pleural que se disemina a la pared torácica y piel. (Puede drenar espontáneamente)

Organismos: Micobacteria tuberculosa, intracelular.

Actinomices

Estreptococo

Estafilococo (raro)

Signo específico:

Expansión parietal con la tos

Consolidación basal izquierda. Derrame pericárdico. Empiema pulmonar y absceso en pared costal

Crouch A et al. Spontaneous Rupture of Empyema Necessitans in the Emergency Department. Cureus 2021.

Almeida BJ, et al.. Empyema necessitans: After recent thoracostomy in an immunocompromised patient. Respirology Case Reports. 2023;

Dr. César Pedrosa

EMPIEMA PLEURAL.

Infiltración grasa

Inflamación pleural

Exudado/ Empiema

Enf. relacionada con asbestos

Neoplasia

Metástasis Ca. de pulmón NCP

Mieloma múltiple

Imitadores

Lipoma

Lesiones sistémicas

Obesidad

Uso crónico glucocorticoides

Capa baja densidad ¿caseum/ histiocitos?

Capa densa Fascia endotorácica Grasa

Santamarina MG et al. Multidetector CT for Evaluation of the Extrapleural Space. Radiographics 2017

Empiema Tb crónico

Pleura parietal parcialm. calcific.

Pleura Visceral con Ca++

Dr. César Pedrosa

EMPIEMA TUBERCULOSO CRÓNICO

Progresión a empiema

Pleuritis Tb primaria

Extensión directa de ganglios torácicos o foco subdiafragmático

Diseminación hematógena

Postneumectomía

Combinación de infección pleural y reacción “efusiva” de hipersensibilidad.

< 80% hallazgos pulmonares. Colección con calcificaciones. Micronódulos en intersticio subpleural y broncovascular con engrosamiento septal. Respuesta paradójica frecuente.

Vorsted MJ et al. Tuberculous pleural effusions: advances and controversias. J Thorac Dis 2015/ Wen P et al. Risk factors for tuberculous empyema in pleural tuberculosis patients. Sci Rep. 2019.

Dr. César Pedrosa

TUMOR SOBRE EMPIEMA CRÓNICO

Especialmente TB)

Raro Ca. epidermoide

(> de 25 años de duración

Tipos

Linfoma

Ca. Epidermoide

Mesotelioma

Histiocitoma fibroso maligno Liposarcoma /Rabdomiosarcoma

Angiosarcoma

Adenocarcinoma

Minami M et al.Radiology. 1991. Kim. HY et al. Radiographics. 2001.

TB 25 años antes

Dr. César Pedrosa

EMPIEMA PLEURAL. COMPLICACIONES

Costillas “aumentadas de tamaño”

Causa más frecuente: Empiema crónico tuberculoso. Enfermedad pleural crónica y de larga duración

Tb con paquipleuritis calcificada, Hidroneumotórax. Cavidad apical conectada a pleura. Atelectasia redonda

Eyler WR et l. Rib enlargement in patients with chronic pleural disease . AJR 1996

Dr. César Pedrosa

EMPIEMA PLEURAL. COMPLICACIONES

Pleura engrosada > 2 mm

Rx. 50%

TC. 60%

Engrosamiento > 10 mm

20-46%

Fibrotórax difuso uniforme 5-55%.

Shaw JA et al. Tuberculous pleural effusion. Respirology 2019.

Kim HY et al. Thoracic Sequelae and Complications of Tuberculosis. Radiographics 2001

Paquipleuritis calcificada bilateral. En en lado derecho toracoplastia extensa con muñón residual pulmonar con bronquiectasias.

Dr. César Pedrosa

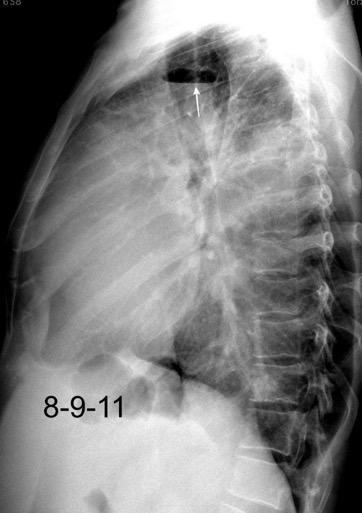

EMPIEMA PLEURAL VERSUS ABSCESO PULMONAR

DD. La situación de la cavidad es diferente

Absceso pulmonar por Neiseria y Est. Viridans. “Borde mal definido”.

Cavidad en el centro de la densidad

Empiema pleural en adicto. “Borde bien definido”.

Cavidad en el ápice

DD et al . Differentiating abscess and empiema: Radiography and computed tomography. AJR.1983

Dr. César Pedrosa
Stark
Dr. César Pedrosa

ENDOMETRIOSIS

Hª. de infertilidad, neumotórax espontáneo.

(24 horas antes y 72 horas después de la menstruación)

Edad de presentación

35 +/- 0,6 años

Presentación:

Neumotórax………73%

Hemotórax…………14%

Hemoptisis……………7%

Nódulos pulmonares.6%

Fernandes de Paula MC et al. Focal pleural tumorlike conditions: Nodules and masses beyondmesotheliomas and metastasis. Respiratory Medicine 2015. Joseph J. Thoracic endometriosis: revisiting the association between clinical presentation and thoracic pathology based on thoracoscopic findings in 110 patients . Am J Med. 1996

Dr. César Pedrosa

Endometrioma Neumotórax catamenial

ENGROSAMIENTO PLEURAL DIFUSO. (Pleural peel”)

Fibrosis generalizada secundaria, casi siempre a post-empiema dando lugar a restricción y volumen pulmonar reducido.

Calcifica ocasionalmente. (Tb)

Redución de volumen

Fibrosis.

Basado en Kanne JP. Diffuse Pleural Thickening. Stern-Gurney. Expertdd.Chest. Mairsys. 2011 Fibrotórax .

“Peel”
Dr. César Pedrosa

ENGROSAMIENTO PLEURAL DIFUSO

Mesotelioma maligno (MM)

Asociado a la exposición a asbestos en 80% de los casos. Riesgo de MM en expuestos al asbestos: 10%

Derrame pleural unilateral: 30-80%

Engrosamiento pleural difuso: 60%

Afectación transdiafragmática

Masas pleurales: 45-60%

Nickell LT et al. Multimodality Imaging for Characterization, Classification, and Staging of Malignant Pleural Mesothelioma.

Radiographics 2014

Dr. César Pedrosa

ESPLENOSIS TORÁCICA

Trasplante de tejido esplénico a la cavidad torácica.

Causas:

1. Trauma

2.Esplenectomía

3. Diseminación hematógena

4. ¿Hipoxia?

RX: Antiguas fracturas costales (bajas izquierdas) “Ausencia” del bazo)

Rotura esplénica . Esplenosis abdominal..+/- 76% Torácica.. +/- 18%.

(Requiere rotura diafragmática adicional)

Dr. César Pedrosa

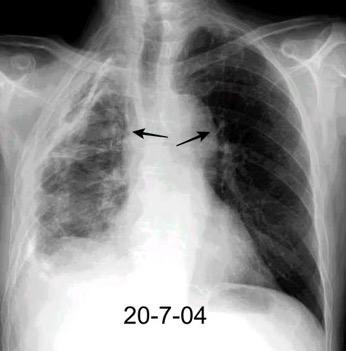

FIBROTÓRAX

1. No complicado

a. Difuso. 1. Simple

1. No complicado

a. Difuso

1. Simple

2. Con placas

b. Focal

1. Apical

2. Complicado

a. Cavidad residual

b. Neumonía

c. Micetoma.

d. Tumor

> densidad a lo largo de la pared costal

Obliteración del ángulo costofrénico

Calcificación pleural

Reducción del volumen pulmonar

Dr. César Pedrosa

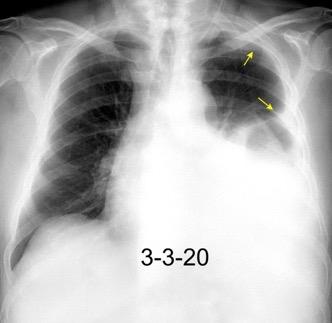

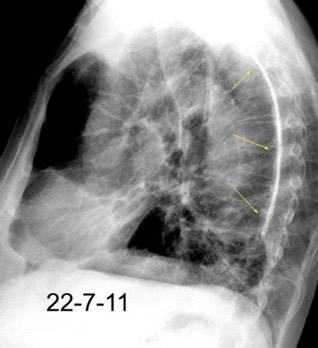

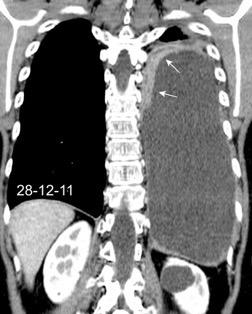

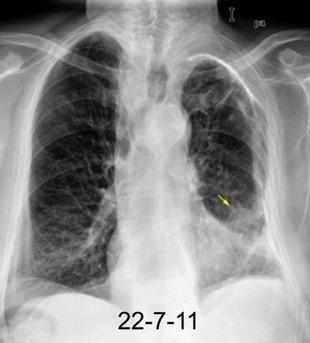

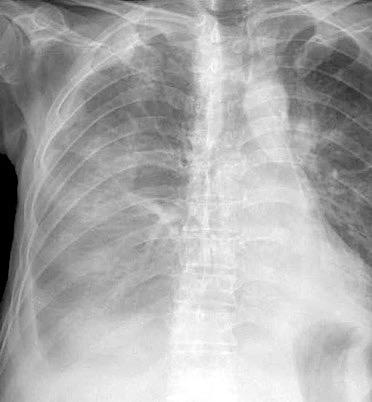

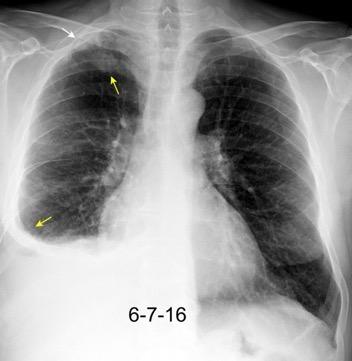

FIBROTÓRAX

1. No complicado a. Difuso. 1. Simple Causas

Trauma

Empiema postneumonía

Tuberculosis

Asbestosis

Artritis reumatoide

Tumor

Metástasis

Mesotelioma maligno

Pleurodesis

VIH+. 1 mes antes derrame pleural en el curso de una

infección

Huggins

Dr. César Pedrosa

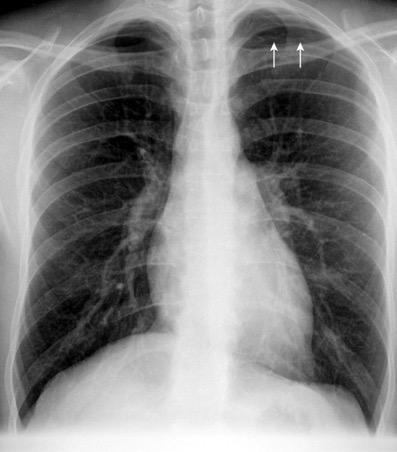

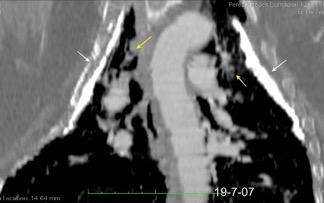

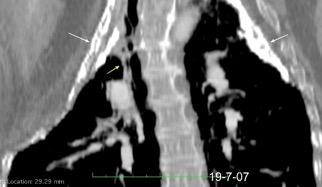

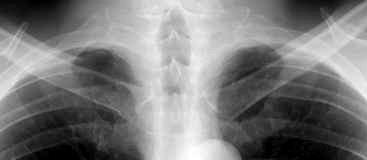

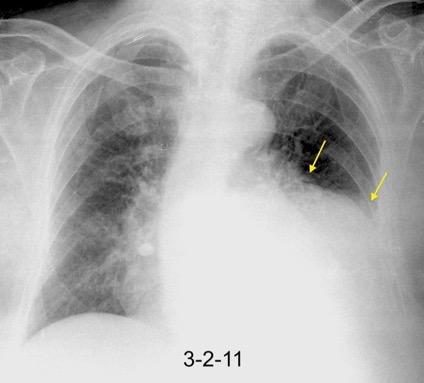

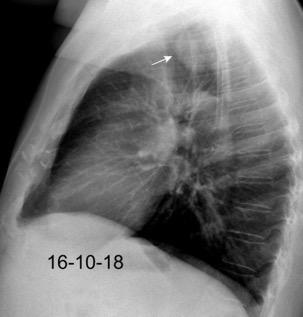

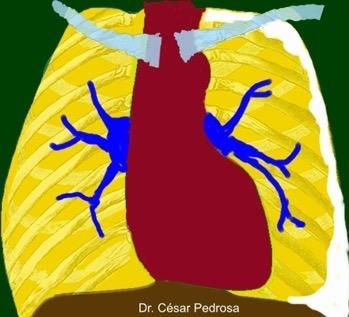

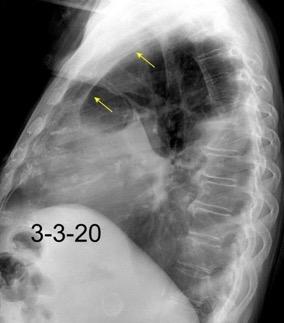

FIBROTÓRAX LOCALIZADO

Casquete apical “normal”

Menor de 5 ms. de grosor.

Borde bien definido, (a menudo ondulado).Cuando bilateral, asimétrico con frecuencia. McLoud T et al. The apical cap. AJR.1981

258 tórax de rutina en adultos

Casquete unilateral...11,2%

Casquete bilateral.....12,2%

< de 45 años......6,2% > de 45 años....15,9%

Renner RR et al Semin Roentgenol.1977

Historia de Tb...............15 Signos pleurales ipsilaterales…................9 TCAR. Grasa extrapleural engrosada . (3-25mm) Pleura engrosada. ( 2-3mmm) Bronquiectasias Atelectasias. Im. JG. Radiology 1991 Neumotórax

Dr. César Pedrosa

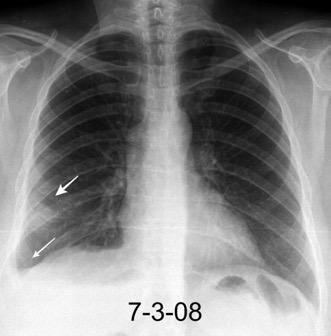

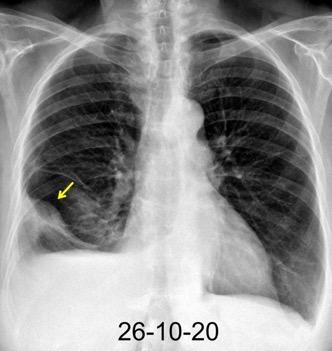

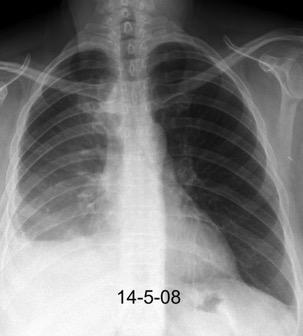

FIBRO-HIDROTÓRAX POSTPUNCIÓN”.(Trapped lung)

Pulmón no “expandible”

Fibrosis de la pleura visceral

Frecuente en derrame maligno e inflamatorio

Saha BK et al. Non-expandable lung: an underappreciated cause of post-thoracentesis basilar pnemothorax. BMJ Case Rep 2020/ Albores J. et al. . Images in clinical medicine. Trapped lung . N Engl J Med .. 2015/Huggins JT et al. Unexpandable lung from pleural disease. Respirology 2017

Dr. César Pedrosa

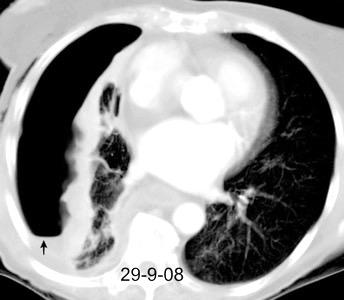

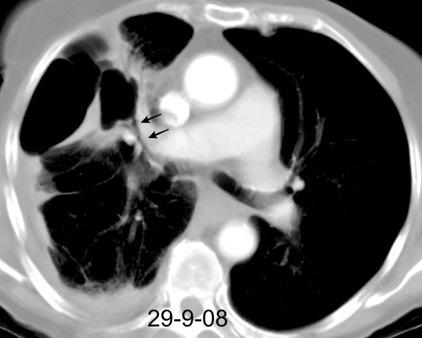

FÍSTULA BRONCOPULMONAR

Neumonías necrotizantes Neumectomía

Empiema con visualización de la fístula

broncopleural.

Chatha N et al. Management of necrotizing pneumonia and pulmonary gangrene: A case series and review of the literatura.

Can Respir J 2014

Dr. César Pedrosa

HEMANGIOENDOTELIOMA EPITELIOIDEHEMANGIOPERICITOMA

Tumores vasculares que van hasta el angiosarcoma.

El hemangiopericitoma es indistinguible clínicamente del TFP y también histológicamente. La clasificación de tumores del 2002 (WHO) los llama a todos TFP.

Gengler C et al. Histopathology. 2006/ Fletcher CDM. Histopathology 2005 Motoori K et al. RSNA.2012

Dr. César Pedrosa

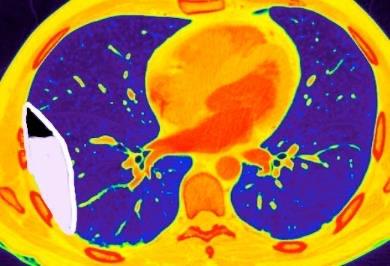

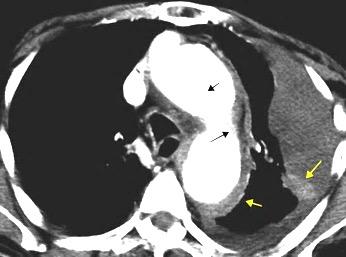

“HEMATOCRITO”. SIGNO DEL EN ESPACIO PLEURAL

En el hemotórax, los elementos formes de la sangre tienden a depositarse en la parte más declive

Disección aórtica

Polireddy K et al. Blunt thoracic trauma: role of chest radiography and comparison with CT findings and literature review . Emerg Radiol 2022.

Dr. César Pedrosa
Dr. César Pedrosa

“HEMATOCRITO”. SIGNO DEL EN ESPACIO

PLEURAL

Neumo-Hemotórax

Sin fracturas: 6,7%

1-2 fracturas: 24,9% + de 3 fracturas:81,4%

Colección pleural

Hemorrágica.30-70 UH

Extravasación iv con sangrado activo.>90 UH “Simpático”..<15 UH

Urogénico…< 15 UH

Entérico.. +/- 15UH

Biliar, quiloso..<0 UH

5% de los traumas cerrados

Khoriati A, et al. Journal of Emergencies, Trauma, and Shock. 2013 .

Polireddy K et al. Blunt thoracic trauma: role of chest radiography and comparison with CT—findings and literature review . Emerg Radiol 2022.

Durso AM et al. Penetrating Thoracic Injury. Radiol Clin N Am 2015.

Dr. César Pedrosa
Dr. César Pedrosa

HEMATOPOYESIS EXTRAMEDULAR

Implantes pleurales

Aessopos A et al. Extramedullary Hematopoiesis-Related Pleural Effusion: The Case of β-Thalassemia.

The Annals of Thoracic Surgery. 2006

Dr. César Pedrosa

HEMOTÓRAX

Colección de sangre en la cavidad pleural

2. Espontáneo

Telangiectasia hemorrágica hereditaria

Secuestro (intra y extra)

Rotura de adherencia

Patología abdominal (Q. pancreático, Aneurisma abdominal)

Neoplasias (1ª y 2ª)

Discrasias sanguíneas (incluye anticoagulantes)

TEP con infarto

Infecciones necrotizantes

Tuberculosis

Enfisema bulloso

FAV

Aneurisma roto

Neurofibromatosis 1

1/ Bhalla S et al. CT of Nontraumatic Thoracic Aortic Emergencies. Semin Ultrasound CT MRI. 2005/ Zeiler J et al. Hemothorax: A review of literature. Clin Pulm Med. 2020 .

Hematoma pleural después de cateterismo.

Dr. César Pedrosa

Rotura de aneurisma de arteria subclavia Aneurisma “deshinchado” Hemotórax

Fallece en el acto de tomar esta radiografía. La mayoría ateroescleróticos. Más frecuente a la derecha.La rotura: 32-47% de las muertes.

Sun J et al. Isolated True Subclavian Aneurysm without Aberrant Subclavian Artery or Coarctation of Descending Aorta. Annals of Vascular Surgery 2021

Johansson G, et al. Ruptured thoracic aortic aneurysms: a study of incidence and mortality rates. J Vasc. Surg. 1995;

Dr. César Pedrosa

HEMOTÓRAX

Ehlers-Danlos

Chohan K et al. A review of respiratory manifestations and their management in Ehlers-Danlos syndromes and hypermobility spectrum disorders. Chronic Respiratory Disease. 2021 Hemotórax frecuente por rotura arterial. Enfermedad del tejido conectivo con hipermovilidad articular, textura de piel anormal y fragilidad del tejido conectivo. (Especialmente en el subtipo vascular)

Ehler Danlos vascular tipo IV. Hemoptisis con hemotórax y hematoma mediastínico. Embolización. 4º día: Fallece por rotura de la arteria esplénica.

Dr. César Pedrosa

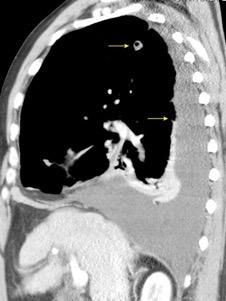

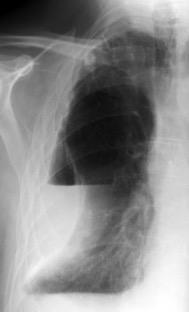

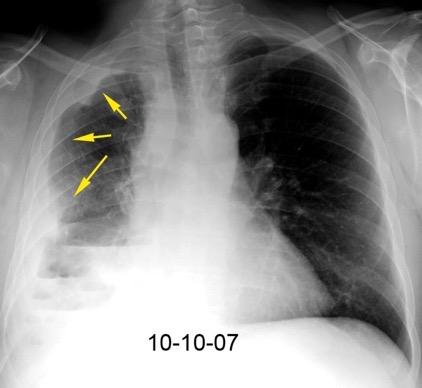

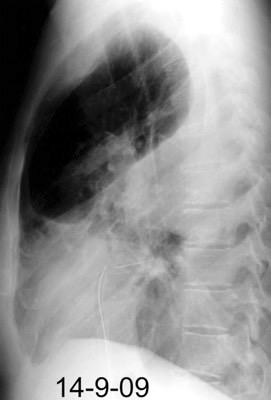

HIDRONEUMOTÓRAX

Lado derecho > 90% (excepto nódulos)

Trauma Sensibilidad de Tórax PA para neumotórax > 90% > 50% pueden pasar desapercibidos en Rx. Dec. supino.

Presentación: Neumotórax………73% Hemotórax…………14% Hemoptisis……………7% Nódulos pulmonares.6%

Lewis BT et al. Imaging Manifestations of Chest Trauma. Radiographics 2021

Walker CM et al. Tumor-like conditions of the pleura. AJR. 2012

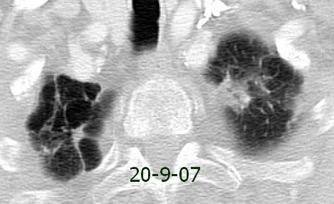

Síndromes porosos

Tawfik A et al. Transdiaphragmatic Pathologies: Anatomical Background and Spread of Disease on Cross-sectional Imaging. Current Problems in Diagnostic Radiology. 2021. Índice

Ciudad MJ et al. Neumotórax catamenial. Hallazgos radiológicos Radiología 2007

Dr. César Pedrosa

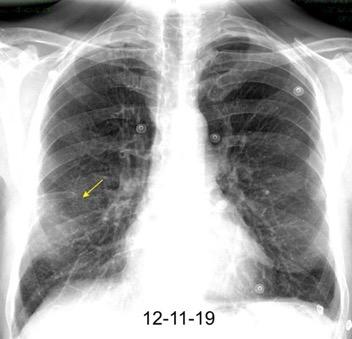

INVASIÓN DIRECTA

Hallazgos en TC de invasión local Fiabilidad diagnóstica: 62,7-72,3%.

Valor predictivo positivo: 41,1%-56,4%.

La predicción basada en TC es un falso positivo en casi 50% de los casos

Adenocarcinoma poco diferenciado predominio acinar.

Kim H et al. CT-defined Visceral Pleural Invasion in T1 Lung Adenocarcinoma: Lack of Relationship to Disease-Free Survival. Radiology 2019

Dr. César Pedrosa

INVASIÓN PLEURAL DIRECTA

Hallazgos en TC de invasión local Fiabilidad diagnóstica: 62,7-72,3%.

Du X et al. The Value of 18F-FDG PET/CT in the Diagnosis of Tuberculous Pleurisy and in the Differential Diagnosis between Tuberculous Pleurisy and Pleural Metastasis from Lung Adenocarcinoma. Contrast Media & Molecular Imaging. 2022

Adenocarcinoma pulmonar

Kim H et al. CT-defined Visceral Pleural Invasion in T1 Lung Adenocarcinoma: Lack of Relationship to Disease-Free Survival. Radiology 2019

Dr. César Pedrosa

INVASIÓN DIRECTA

Ca. epidermoide de pulmón. Invasión pleural

Dr. César Pedrosa

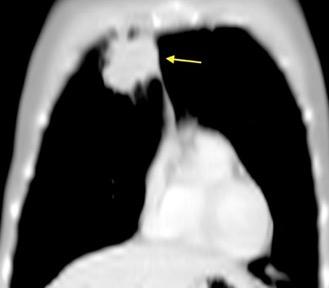

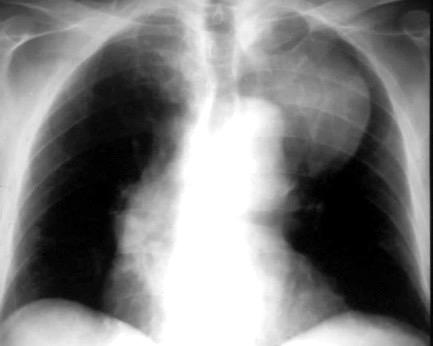

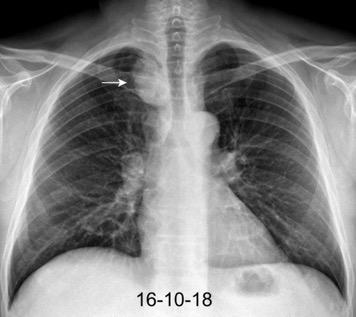

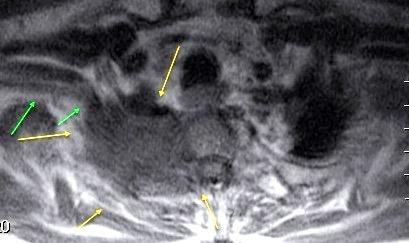

INVASIÓN DIRECTA

Tumor de Pancoast: Adenocarcinoma

De los pacientes con Tumor de Pancoast

1,7% tienen una radiografía de tórax normal

Fletcher F et al. The normal chest radiograph in bronchial carcinoma. Br Med J. 1976

Dr. César Pedrosa

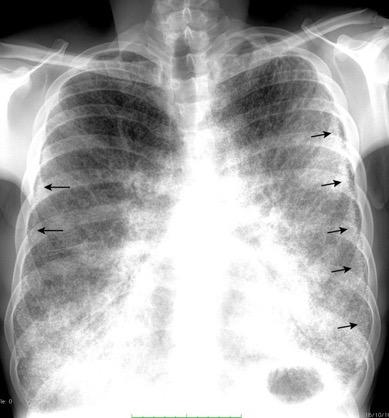

LÍNEA NEGRA EN MICROLITIASIS ALVEOLAR.

SIGNO DE LA

Microlitiasis alveolar con cambios “quísticos” subpleurales En ocasiones aparece como una capa de densidad grasa.

Línea negra visible en la periferia de los pulmones, entre la caja torácica y el pulmón. En TCAR parece existir una capa sutil quística en el espacio subpleural.

Felson B. The Roentgen diagnosis of disseminated pulmonary alveolar diseases. Semin Roentgenol 1967; Kosciuk P et al. Pulmonary alveolar microlithiasis. Eur Respir Rev 2020

Dr. César Pedrosa

LINFOMA DE CELULAS B GRANDES

Tipos más importantes: 1. Con derrame pleural (HIV+)

2. Asociado a piotórax

3. Secundario

a. Derrame pleural

b. Con ganglios y afectación pleural secundaria

El más frecuente de los linfomas no-Hodgkin.25-30% de todos los linfomas. Frecuentemente extranodal. La mayoría secundarios.

Zhang X, et al. A rare case of indolent B cell lymphoma with massive pleural effusion as the initial presentation. Ann Palliat Med 202/ Bligh MP et al. Spectrum of CT Findings in Thoracic Extranodal Non-Hodgkin Lymphoma. Radiographics 2017

Zhang X, et al. A rare case of indolent B cell lymphoma with massive pleural effusion as the initial presentation. Ann Palliat Med 202/ Bligh MP et al. Spectrum of CT Findings in Thoracic Extranodal Non-Hodgkin Lymphoma. Radiographics 2017

Dr. César Pedrosa

LINFOMA NO HODGKIN

B DE CÉL. GRANDES

Implantes pleurales

Presentación habitual: nódulos o masas pulmonares sólidas. Cavitación frecuente. Ganglios mediastínicos

Derrame pleural el signo más frecuente. (20%).. Implantes sólidos en el líquido pleural frecuentes. (A menudo pasan desapercibidos

Paes FM, et al. FDG PET/CT of extranodal involvement in non-Hodgkin lymphoma and Hodgkin disease. RadioGraphics 2010.

Bligh MP et al. Spectrum of CT Findings in Thoracic Extranodal Non-Hodgkin Lymphoma. Radiographics 2017

Dr. César Pedrosa

-113 UH

LIPOMA PLEURAL

Habitualmente asintomáticos. Cuando son grandes: dolor Pueden presentar cambios con la posición

Alotaii AA et al. Large Pleural Lipoma Manifesting With Chronic Shoulder Pain. Cureus 2022
Dr. César Pedrosa

MASAS PLEURALES. MIELOMA MÚLTIPLE

Parte del mieloma extra-óseo (10-16% de los MM)

Hall MN et al. Imaging of Extraosseous Myeloma: CT, PET/CT, and MRI Features. AJR. 2010

Dr. César Pedrosa

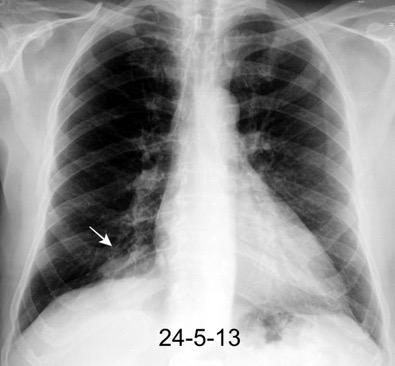

MASA PLEURAL “MÓVIL”

Pleurolitos

Coágulo

Pleurolito

Bolas de fibrina

Textilomas

Esplenosis

Endometrioma

Silicomas

Q. hidatídico

Nódulo calcificado libre, móvil en la cavidad pleural. Raro. Prevalencia: 0,086% de 12.835 con 2 TC.

Más frecuente a la izquierda (75%)

Bhayana R et .Bilateral Mobile Thoracolithiasis al. Journal of Radiology Case Reports. Radiology Case. 2014.

Kinoshita F et al. Thoracolithiasis: 11 cases with a calcified intrapleural loose body. J Thorac Imaging 2010.

Dr. César Pedrosa

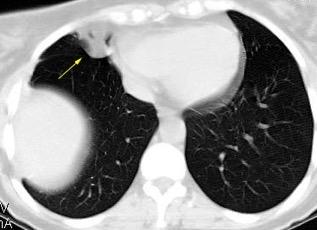

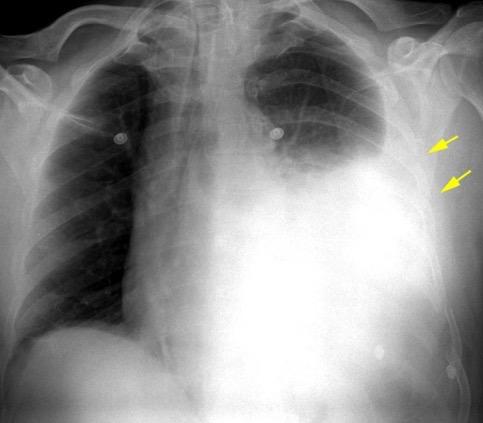

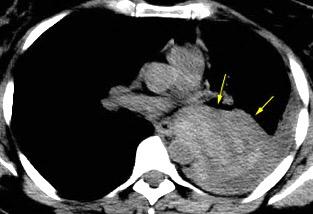

MESOTELIOMA FIBROSO SOLITARIO

Tumores benignos

Lipoma/Lipoblastoma

Tumor adenomatoideo

Mesotelioma fibroso solitario

Mesotelioma multiquístico

Schwanoma

Tumor fibroso calcificante

Walker CM et al. Tumor-like conditions of the pleura. AJR. 2012

Truong M, et al. Localized fibrous tumor of the pleura. AJR 2000

Edad media : 50-60 años

Asintomático……50%

Benignos-. 2/3

Hipoglucemia episódica. 2-4%

Pleura visceral….80%

Pleura parietal….20%

Artropatía hipertrófica …..20-35%

Dr. César Pedrosa
Dr. César Pedrosa

MESOTELIOMA FIBROSO MALIGNO

Mesotelioma difuso maligno.

T. Mesotelial focal

Otros

Mesotelioma papilar

T. adenomatoideo.

Sarcoma pleural

Linfoproliferativos

1. Linfoma primario con derrame

2. Linfoma asociado a empiema

10-30% de los tumores fibrosos pleurales. Indistinguible de los benignos

Walker CM et al. Tumor-like conditions of the pleura. AJR. 2012

Diagnóstico basado en hallazgos histológicos: hipercelularidad, mitosis, pleomorfismo, hemorragia y necrosis. Jeon et al. Journal of Cardiothoracic Surgery 2014

Dr. César Pedrosa
Dr. César Pedrosa

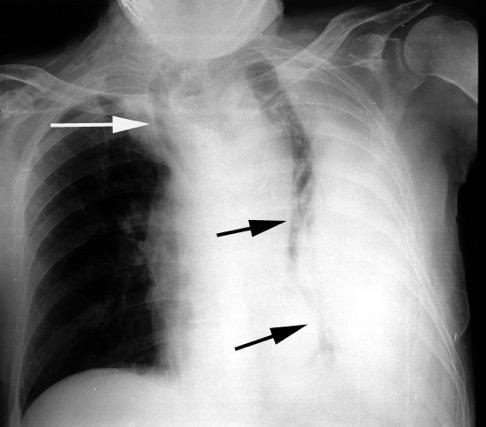

MESOTELIOMA MALIGNO

Ganglios Exposición asbesto

Derrame pleural Engrosamiento pleural

Pérdida de volumen

Invasión abdominal Invasión local

Metástasis

Bonde A et al. Mesotheliomas and Benign Mesothelial Tumors: Update on Pathologic and Imaging Findings Radiographics 2023

Dr. César Pedrosa

MESOTELIOMA MALIGNO

3 TIPOS

1. Epitelioide…….. 55-65% (confusión con AdenoCa)

2. Sarcomatoide…10-15% (confusión con sarcoma verdadero)

3. Bifásico………….20-35%

Edad: 50-70 años

80-90% hombres 80% exposición asbestos

Supervivencia media: 6 meses.

2 años..34%. 5 años. 11%

Exposición a asbestos: > 90%de mesotelioma pleural 33-50% de mesotelioma peritoneal

Kato K. et al. HRCT Findings of Asbestosis Revisited; Radiologic and Pathologic Correlations. Exhibit. RSNA 2012/ / Karpathiou G et al. Pleural neoplastic pathology. Respiratory Medicine 2015 Mesotelioma epitelioide

Dr. César Pedrosa

MESOTELIOMA MALIGNO

Mesotelioma epitelioide

Postmortem. 318 pacientes. Diseminación extratorácica. 55,4% Hígado. 31,9% Bazo. 10.8% Tiroides. 6,9% Cerebro. 3%.

“Enfermedad Intersticial pulmonar” 0,6%

Kato K. et al. HRCT Findings of Asbestosis Revisited; Radiologic and Pathologic Correlations. Exhibit. RSNA 2012/ / Karpathiou G et al. Pleural neoplastic pathology. Respiratory Medicine 2015

Dr. César Pedrosa

MESOTELIOMA MALIGNO

Masa nodular de densidad de partes blandas que se extiende por las superficies pleurales, incluyendo las cisuras y que a menudo produce una “coraza” circunferencial

Kato K. et al. HRCT Findings of Asbestosis Revisited; Radiologic and Pathologic Correlations. Exhibit. RSNA 2012// Karpathiou G et al. Pleural neoplastic pathology. Respiratory Medicine 2015

Dr. César Pedrosa

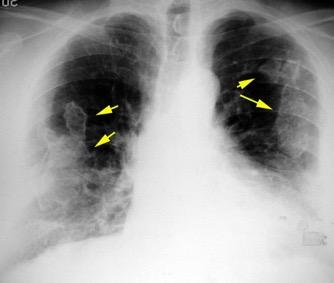

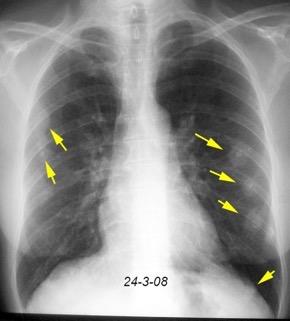

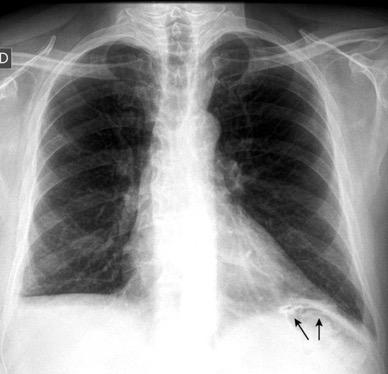

MESETA. SIGNO DE LA

Table mountain sign. También “Tafelberg”

La afectación pleural por asbestosis se presenta con placas pleurales, que frecuentemente remedan las “mesetas” que se forman en algunas zonas montañosas

Asbestos. Placa diafragmática

Yudin
Dr. César Pedrosa
Dr. César Pedrosa

Metástasis

Ca. de pulmón. 40%

Ca. de mama. 20%

Linfoma 10%

Desconocido..10%

Ovario/Estómago

Timoma invasivo

Riñón

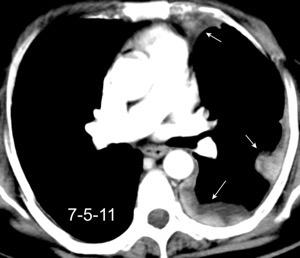

METÁSTASIS PLEURALES

Derrame pleural 1ª causa. Fallo izquierdo 2ª. Metástasis

Ewing de pared costal Metástasis pleurales de carcinoma renal

Dr. César Pedrosa
Dr. César Pedrosa

METÁSTASIS PLEURALES

Metástasis

Otros:, timo, páncreas, tiroides, GI, riñón.

Carcinoma de vejiga

Dr. César Pedrosa

METÁSTASIS PLEURALES.

CARCINOMA PAPILAR DE TIROIDES. TEP

Dr. César Pedrosa

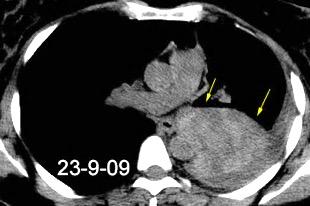

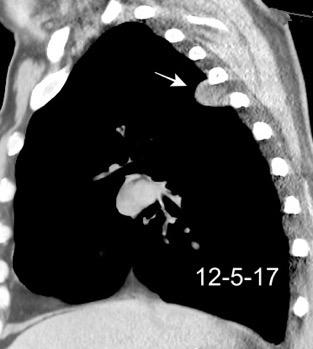

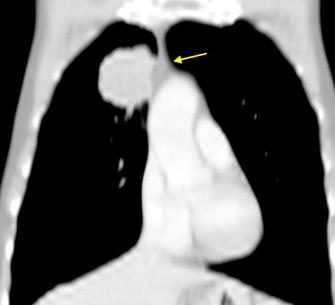

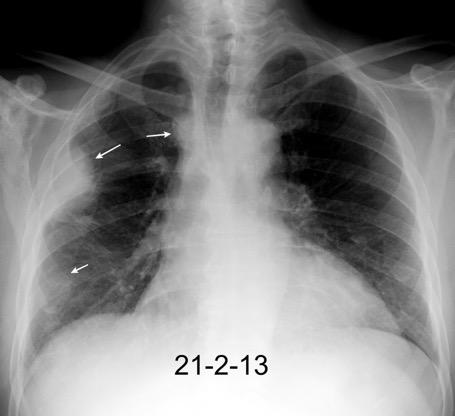

METASTÁSIS PLEURALES EN TIMOMA. “Drop”

Diseminación por el espacio pleural.

Nódulos o masas, casi siempre ipsilaterales con el lado del tumor

Derrame pleural es infrecuente, incluso en presencia de metástasis pleurales extensas.

metástasis

Timoma recidivado en espacio costovertebral superior.

Benveniste MFK et al. Role of Imaging in the Diagnosis, Staging, and Treatment of Thymoma. Radiographics 2011 Metástasis cisural y superficie diafragmática

Dr. César Pedrosa

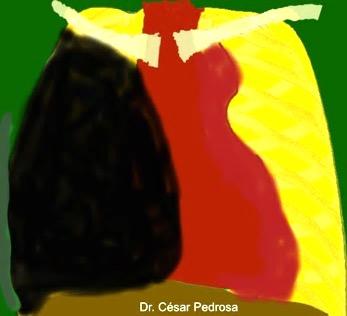

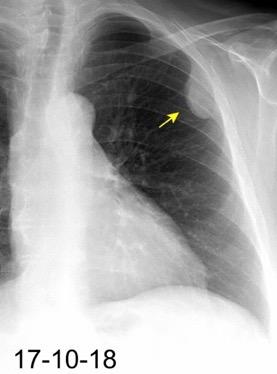

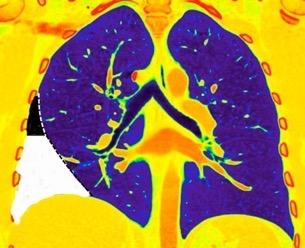

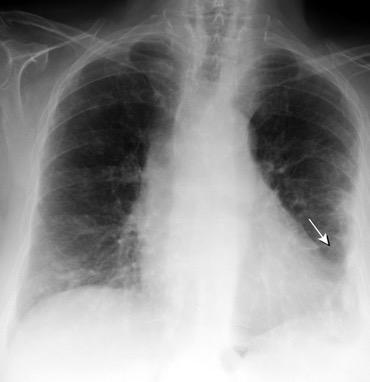

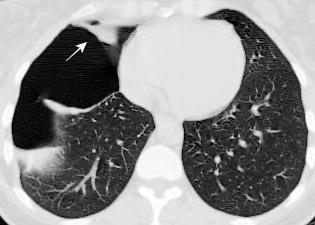

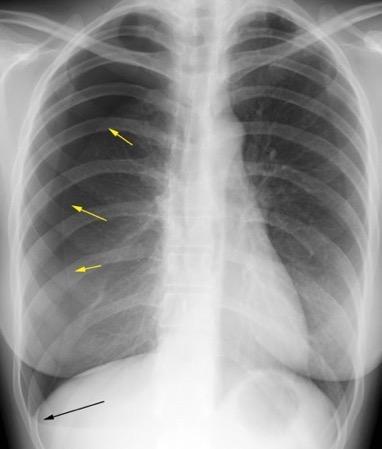

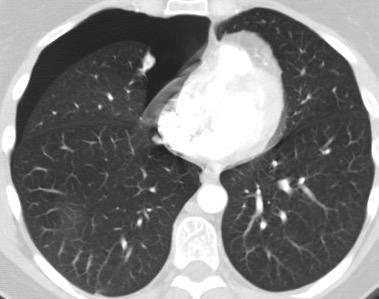

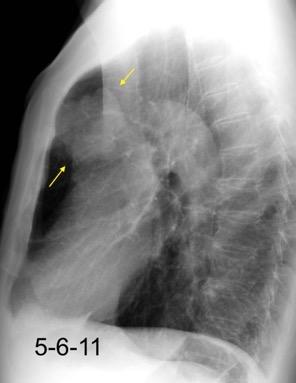

NEUMOTÓRAX

Visualización de la pleura visceral separada de la parietal por aire Borde externo Convexo Localización: Ápex pulmonar

a. Espontáneo.........60,3%

Primario...........69,8%

Secundario.......30,2%

Primario. .91%. Fumadores o ex-fumadores

b. Traumático.........36,6%

c. Iatrogénico........6,1%

Otras causas Traumático (Incluye yatrogénico)

Enf. infecciosa Neumocistis, Tb, Neumonía necrotizante

Enf. intersticial

Enf. tejido conectivo Tumor maligno

Neumotòrax. (Bullas)

Noppen M. Spontaneous pneumothorax: epidemiology, pathophysiology and cause. Eur Respir Rev. 2010

Dr. César Pedrosa

NEUMOTÓRAX “CATAMENIAL”

Neumotórax espontáneo. Más frecuente manifestación de endometriosis torácica.(72-73%)

Asociado a endometriosis torácica y pélvica (84%)

Episodio menos de 72 horas después de la menstruación. Mujeres: 30-40 años. (se ha visto en menores).

Tendencia a la recurrencia

Visouli AN et al. Catamenial pneumothorax. J Thorac Dis 2014. /Forster C et al. Evolutive diaphragmatic lesions causing recurrent catamenial pneumothorax . Thorax 2022

Dr. César Pedrosa

NEUMOTÓRAX “CATAMENIAL”

SÍNDROMES “POROSOS”

Grupo de síndromes que tienen en común la diseminación de enfermedad desde la cavidad peritoneal al espacio pleural.

Síndrome de Meigs

Implante pleural en Endometriosis

Neumotórax catamenial

Carcinoma ovárico

Ascitis

Quilotórax asociado a linfoma abdominal

Más frecuentes en el lado derecho. (>90%). Área tendinosa. 30-40% de pacientes con endometriosis tienen fenestraciones del diafragma.

Presentación: Neumotórax………73% Hemotórax…………14% Hemoptisis……………7% Nódulos pulmonares.6%

Tawfik A et al. Trans-diaphragmatic Pathologies: Anatomical Background and Spread of Disease on Cross-sectional Imaging. Current Problems in Diagnostic Radiology. 2021.

Dr. César Pedrosa

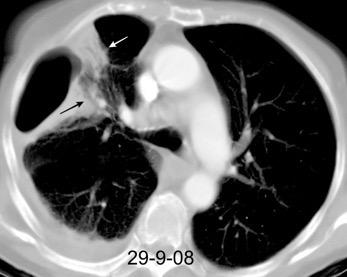

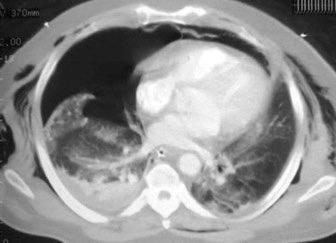

NEUMOTÓRAX A TENSIÓN. SIGNO DEL

El aire penetra en inspiración en el espacio pleural. No sale en espiración. Desplazamiento importante de mediastino y silueta cardiovascular.

Atropellado. Neumotórax bilateral.

TC: contusión pulmonar severa. Enfisema subcutáneo. Signo del surco profundo

surco
profundo
Dr. César Pedrosa

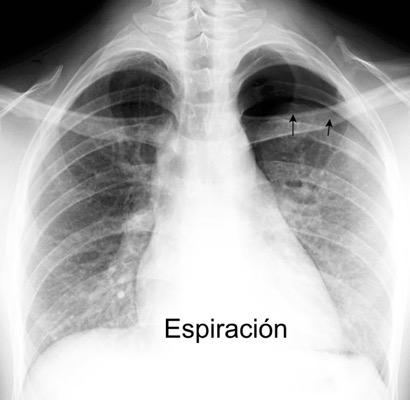

NEUMOTÓRAX EN ESPIRACIÓN

Una técnica cuestionada

M. Bradley et al. Value of routine expiratory chest films in the diagnosis of pneumothorax.Arch Emerg Med.1991, F. Schramel, et al. Expiratory chest radiographs do not improve visibility of small apical pneumothoraces by enhanced contrast.Eur Respir J. 1996,

Sospecha de neumotórax Neumotórax

Dr. César Pedrosa

PLACAS PLEURALES

Enf.pleural debida a asbestos. Empiema previo

Hemotórax previo

Derrame pleural

Metástasis

Mesotelioma

Pleurodesis (Talco)

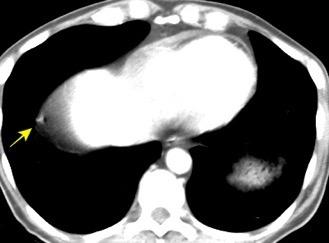

Placas en Asbestos. 20-30 años post-exposición

Simétricas. Pleura parietal.

Diafragmáticas. (Patognomónicas)

Basado en Stern EJ. Pleural Plaques. Stern-Gurney. Expertdd.Chest. Mairsys. 2011

Dr. César Pedrosa
Dr. César Pedrosa

PLACAS PLEURALES

Exposición a asbestos 20-30 años post-exposición. Simétricas. Pleura parietal. 6ª-9ª costillas

Diafragmáticas. (Patognomónicas). (56,5%)

Pared 93,4%. Mediastino 15,7%.

No calcificadas: 30,3%

Calcificadas parcialmente. 50%

Bilaterales..88,2%

Mazzei MA et al. Incidental and Underreported Pleural Plaques at Chest CT: Do Not Miss Them Asbestos Exposure Still Exist.Biomed Research International. 2017

Basado en Stern EJ. Pleural Plaques. Stern-Gurney. Expertdd.Chest. Mairsys. 2011

Roach HD et al. Asbestos: when the dust settles an imaging review of asbestos-related disease., Radiographics. 2002

Dr. César Pedrosa
Dr. César Pedrosa

QUILOTÓRAX

Causas de quilotórax

Neoplasia: linfoma, metástasis

Trauma

Otros: Tb, Sarcoidosis,

Linfangioleleiomiomatosis

Cirrosis, amiloidosis

Obstrucción venas centrales

Causas de seudoquilotórax

Tb

Artritis reumatoide

Empiema mal tratado

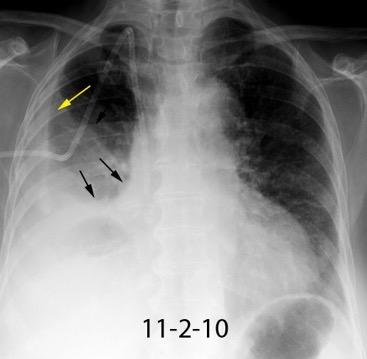

Trombosis de VCS y aurícula dcha. (trombo pegado a catéter). Marcapasos. Ins. cardiaca crónica.

Líquido pleural: características de quilotórax.

Hooper C et al. Investigation of a unilateral pleural effusion in adults: British Thoracic Society pleural disease guideline 2010.

Thorax 2010.
Dr. César Pedrosa

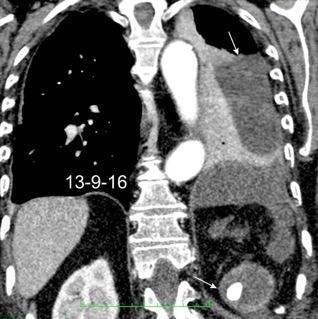

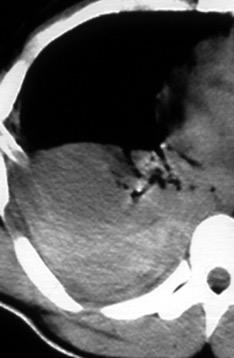

QUISTE HIDATÍDICO HEPÁTICO Y PLEURAL

Derrame pleural agudo. Migración transdiafragmática ocurre en 0,6-16% de casos. (área desnuda)

Dr. César Pedrosa

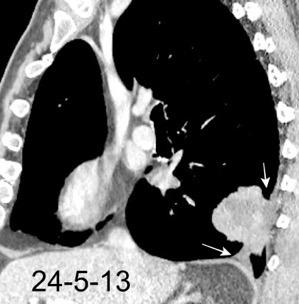

SARCOMA SINOVIAL

Pronóstico pobre Metástasis a hígado, hueso, pulmón y cerebro en 20% de los casos.

Raro de origen pleural puro

Adultos jóvenes/ maduros.

Media: 47 años

Dolor torácico. (A veces, hemoptisis, fiebre.)

Granville L et al. Review and Update of Uncommon Primary Pleural Tumors. Arch Pathol Lab Med 2005/ Karpathiou G et al. Pleural neoplastic pathology. Respiratory Medicine 2015

Dr. César Pedrosa
Dr. César Pedrosa

SURCO PROFUNDO. SIGNO DEL

Deep sulcus sign

Mecanismos:

1. Penetración de aire tras fractura costal.

2. Compresión torácica. (Trauma, resucitación)

3. Efecto “paperbag”.

Visible en radiografías en decúbito supino de los pacientes con neumotórax por la acumulación de aire en el seno costofrénico.

“Deep sulcus sign”. Seno costofrénico aumentado en anchura y profundidad

Polireddy K et al. Blunt thoracic trauma: role of chest radiography and comparison with CT findings and literature review . Emerg Radiol 2022.

Kumaresh A et al. Back to Basics – ‘Must Know’ Classical Signs in Thoracic Radiology. Thoracic Radiology. J Clin Imaging Sci 2015.

Dr. César Pedrosa
Dr. César Pedrosa

“TEXTILOMAS”

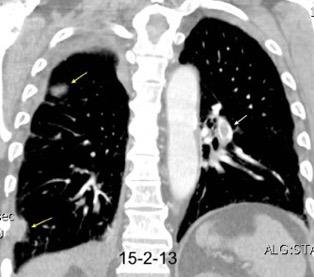

Nefrectomia derecha en 1996 por adenocarcinoma renal. Reseccion de metastasis pulmonar en LSI de carcinoma renal. Sospecha de nueva metástasis.

Granuloma de cuerpo extrano por hilo de sutura en situación cisural

Madan Ret al. Intrathoracic gossypiboma. AJR 2007/Anderson JM et al. FOREIGN BODY REACTION TO BIOMATERIALS. Semin Inmunol 2008/Okazaki M et al. Two cases of granuloma mimicking local recurrence after pulmonary segmentectomy. Journal of Cardiothoracic Surgery. 2020

Dr. César Pedrosa

TROMBOEMBOLISMO PULMONAR

Derrame pleural 43-48% de pacientes con embolismo.

< 1/3 de hemitórax: 90%.(puede haber en lado opuesto).

Siempre exudados.

75% de los pacientes con TEP y derrame pleural tienen dolor pleurítico.

La disnea desproporcionada

Joroba de Hampton

Dr. César Pedrosa

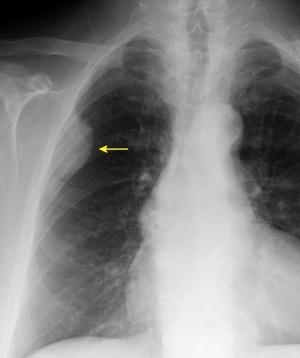

“TUMOR FANTASMA”

(Vanishing tumor)

Hallazgo muchas veces incidental.

En relación con trasudados tabicados. Insuficiencia cardiaca

Hipoalbuminemia

Cirrosis / Fallo renal.

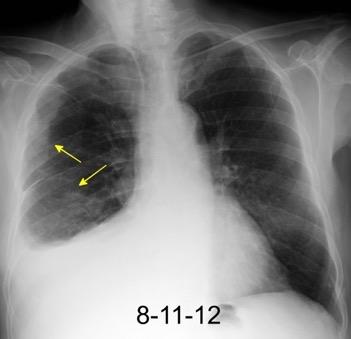

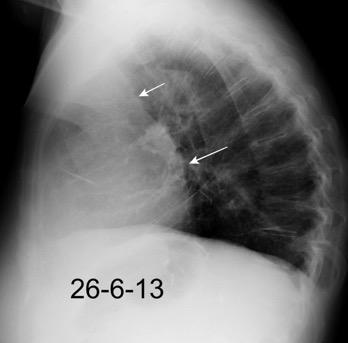

Operado aneurisma (prótesis). Líquido tabicado en cisuras

Fernandes de Paula MC et al. Focal pleural tumorlike conditions: Nodules and masses beyond mesotheliomas and metastasis. Respiratory Medicine 2015.

Dr. César Pedrosa

“TUMOR FANTASMA”

(Vanishing tumor)

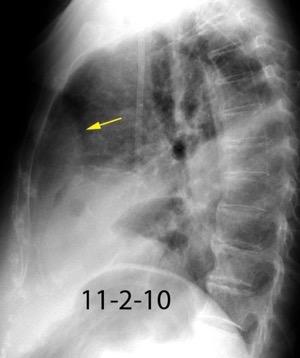

Derrame pleural “encapsulado”

“Tumor fantasma”

Asociado a fallo cardiaco. ( “Pleuritis adhesiva”). Buch KP. Chest. 2000

Dr. César Pedrosa

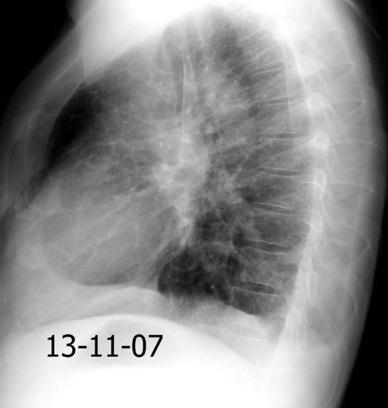

“TUMOR FANTASMA”

Variante: Hematoceles

Caída bicicleta. Separación acromioclavicular. Fracturas costales múltiples. Contusión pulmonar basal basal con evolución a hematoma

Dr. César Pedrosa

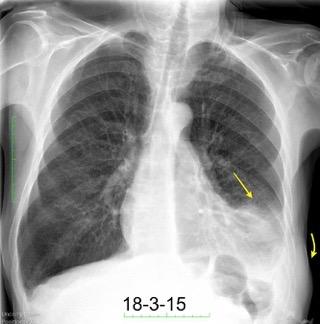

V DE NACLERIO. SIGNO DE LA

Signo de la existencia de neumomediastino. Producido por la intersección del aire mediastínico (aorta) y del aire extrapleural (diafragma)

Dr. César Pedrosa

Turn static files into dynamic content formats.

Create a flipbook
Issuu converts static files into: digital portfolios, online yearbooks, online catalogs, digital photo albums and more. Sign up and create your flipbook.
