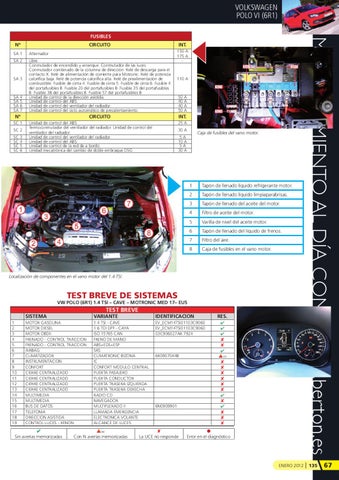

Volkswagen Polo VI (6R1)
Nº
CIRCUITO
INT.
SA 1
Alternador
SA 2
Libre. Conmutador de encendido y arranque. Conmutador de las luces. Conmutador combinado de la columna de dirección. Relé de descarga para el contacto X. Relé de alimentación de corriente para Motronic. Relé de potencia calorífica baja. Relé de potencia calorífica alta. Relé de prealimentación de combustible. Fusible de cinta 4. Fusible de cinta 5. Fusible de cinta 6. Fusible 4 del portafusibles B. Fusible 20 del portafusibles B. Fusible 35 del portafusibles B. Fusible 38 del portafusibles B. Fusible 57 del portafusibles B. Unidad de control de la dirección asistida. Unidad de control del ABS. Unidad de control del ventilador del radiador. Unidad de control del ciclo automático de precalentamiento.
SA 3
SA 4 SA 5 SA 6 SA 7
Nº SC 1 SC 2 SC 3 SC 4 SC 5 SC 6
150 A 175 A -
110 A
50 A 40 A 40 A 50 A
CIRCUITO
INT.
Unidad de control del ABS Termoconmutador del ventilador del radiador. Unidad de control del ventilador del radiador. Unidad de control del ventilador del radiador. Unidad de control del ABS. Unidad de control de la red de a bordo. Unidad mecatrónica del cambio de doble embrague DSG.
25 A 30 A
Caja de fusibles del vano motor.
5A 10 A 5A 30 A
1
Tapón de llenado líquido refrigerante motor.
2
Tapón de llenado líquido limpiaparabrisas.
3
Tapón de llenado del aceite del motor.
4
Filtro de aceite del motor.
5
Varilla de nivel del aceite motor.
6
Tapón de llenado del líquido de frenos.
7
Filtro del aire.
8
Caja de fusibles en el vano motor.
Localización de componentes en el vano motor del 1.4 TSI.
Test breve de sistemas
VW POLO (6R1) 1.4 TSI – CAVE – MOTRONIC MED 17– EU5
VARIANTE
IDENTIFICACION
MOTOR GASOLINA MOTOR DIESEL MOTOR OBDII FRENADO - CONTROL TRACCION FRENADO - CONTROL TRACCION AIRBAG CLIMATIZADOR INSTRUMENTACION CONFORT CIERRE CENTRALIZADO CIERRE CENTRALIZADO CIERRE CENTRALIZADO CIERRE CENTRALIZADO MULTIMEDIA MULTIMEDIA BUS DE DATOS TELEFONIA DIRECCION ASISTIDA CONTROL LUCES - XENON
1.4 TSI - CAVE 1.6 TDI DPF - CAYA ISO 15765 CAN FRENO DE MANO ABS+EDS+ESP SRS CLIMATRONIC BIZONA IC CONFORT MODULO CENTRAL PUERTA PASAJERO PUERTA CONDUCTOR PUERTA TRASERA IZQUIERDA PUERTA TRASERA DERECHA RADIO CD NAVEGADOR MULTIPLEXADO II LLAMADA EMERGENCIA ELECTRONICA VOLANTE ALCANCE DE LUCES
EV_ECM14TSI01103C9060 EV_ECM14TSI01103C9060 03C906027AR 7924
4 Sin averías memorizadas
! (n) s
Con N averías memorizadas
6R0907044B
6N0909901
8 La UCE no responde
RES. 4 4 4 8 8 4
www.berton.es
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19
TEST BREVE
SISTEMA
! (1) s
8 8 8 8 8 8 4 8 4 8 8 8 ● Error en el diagnóstico
Enero 2012
