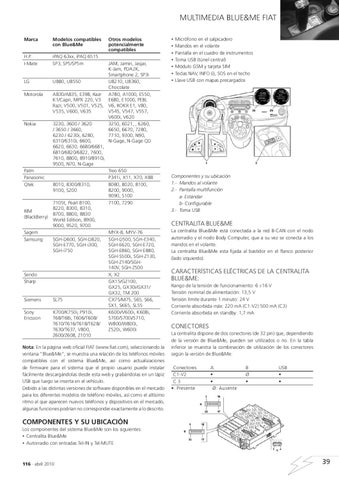

Multimedia Blue&Me Fiat Marca
Modelos compatibles con Blue&Me
H.P. I-Mate
iPAQ 63xx, iPAQ 6515 SP3, SP5/SP5m
Otros modelos potencialmente compatibles
JAM, Jamin, Jasjar, K-Jam, PDA2K, Smartphone 2, SP3i LG U880, U8550 U8210, U8360, Chocolate Motorola A830/A835, E398, Razr A780, A1000, E550, E680, E1000, PEBL K1/Capri, MPX 220, V3 Razr, V500, V501, V525, V6, ROKR E1, V80, V545, V547, V557, V535, V600, V635 V600i, V620 3250, 6021, , 6260, 3230, 3600 / 3620 Nokia 6650, 6670, 7280, / 3650 / 3660, 7710, 9300, N90, 6230 / 6230i, 6280, N-Gage, N-Gage QD 6310/6310i, 6600, 6620, 6630, 6680/6681, 6810/6820/6822, 7600, 7610, 8800, 8910/8910i, 9500, N70, N-Gage Treo 650 Palm Panasonic P341i, X11, X70, X88 Qtek 8010, 8300/8310, 8080, 8020, 8100, 9100, S200 8200, 9000, 9090, S100 7100, 7290 7105t, Pearl 8100, 8220, 8300, 8310, RIM 8700, 8800, 8830 (BlackBerry) World Edition, 8900, 9000, 9520, 9700 Sagem MYX-8, MYV-76 SGH-D500, SGH-E340, Samsung SGH-D600, SGH-D820, SGH-E620, SGH-E720, SGH-E770, SGH-i300, SGH-E860, SGH-E880, SGH-i750 SGH-S500i, SGH-Z130, SGH-Z140/SGH140V, SGH-Z500 Sendo X, X2 Sharp GX15/GZ100, GX25, GX30i/GX31/ GX32, TM 200 Siemens SL75 CX75/M75, S65, S66, SX1, SK65, SL55 K600i/V600i, K608i, K700/K750i, P910i, Sony S700/S700i/S710, Ericsson T68/T68i, T606/T608/ W800/W800i, T610/T616/T618/T628/ Z520i, W600i T630/T637, V800, Z600/Z608, Z1010
Nota: En la página web oficial FIAT (www.fiat.com), seleccionando la ventana “Blue&Me”, se muestra una relación de los teléfonos móviles compatibles con el sistema Blue&Me, así como actualizaciones de firmware para el sistema que el propio usuario puede instalar fácilmente descargándolas desde esta web y grabándolas en un lápiz USB que luego se inserta en el vehículo. Debido a las distintas versiones de software disponibles en el mercado para los diferentes modelos de teléfono móviles, así como el altísimo ritmo al que aparecen nuevos teléfonos y dispositivos en el mercado, algunas funciones podrían no corresponder exactamente a lo descrito.
• Micrófono en el salpicadero • Mandos en el volante • Pantalla en el cuadro de instrumentos • Toma USB (túnel central) • Módulo GSM y tarjeta SIM • Teclas NAV, INFO (i), SOS en el techo • Llave USB con mapas precargados
Componentes y su ubicación 1.- Mandos al volante 2.- Pantalla multifunción a- Estándar b- Configurable 3.- Toma USB
Centralita BLUE&ME La centralita Blue&Me está conectada a la red B-CAN con el nodo autorradio y el nodo Body Computer, que a su vez se conecta a los mandos en el volante. La centralita Blue&Me esta fijada al bastidor en el flanco posterior (lado izquierdo).
Características eléctricas de la centralita Blue&Me: Rango de la tensión de funcionamiento: 6 ÷16 V Tensión nominal de alimentación: 13,5 V Tensión límite durante 1 minuto: 24 V Corriente absorbida máx: 220 mA (C1-V2) 500 mA (C3) Corriente absorbida en standby: 1,7 mA
Conectores La centralita dispone de dos conectores (de 32 pin) que, dependiendo de la versión de Blue&Me, pueden ser utilizados o no. En la tabla inferior se muestra la combinación de utilización de los conectores según la versión de Blue&Me: Conectores C1-V2 C3
•: Presente
A • •
B Ø •
USB • •
Ø: Ausente
COMPONENTES Y SU UBICACIÓN Los componentes del sistema Blue&Me son los siguientes: • Centralita Blue&Me • Autorradio con entradas Tel-IN y Tel-MUTE
