Solutions

SÉCHAGE

Le fabricant de compresseurs Atlas Copco a décliné sa technologie d’entraînement à vitesse variable au sein de sécheurs frigorifiques d’air. Cette gamme dénommée FD VSD 100-300 permet ainsi de répondre aux besoins industriels tout en réduisant les consommations d’énergie.

Par Dinhill On

pc o Co as © A tl

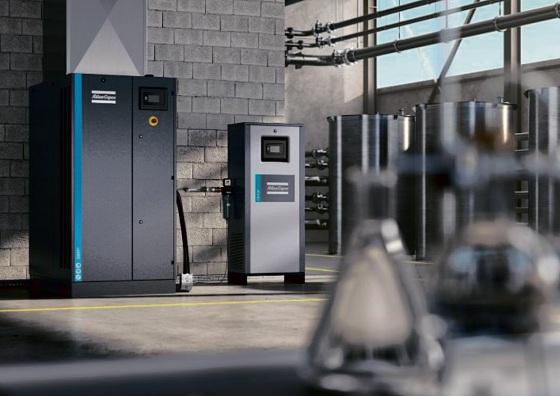

Un sécheur frigorifique

éco-efficient

Et s’il était possible d’allier efficacité de séchage de l’air et économies d’énergie? C’est ce que promet le fabricant de compresseurs Atlas Copco avec le lancement de ses modèles FD VSD 100-300 de sécheurs frigorifiques. Disponibles en six tailles différentes (de 100 à 300 litres par seconde), ces équipements sont en mesure d’offrir aux utilisateurs jusqu’à 50% d’économies sur les coûts d’énergie indirects et jusqu’à 70% sur les coûts d’énergie directs. Contrairement aux sécheurs frigorifiques dits « à masse thermique » ou « cycliques », ces modèles FD VSD 100-300 permettent des économies d’énergie beaucoup plus élevées, car ils suivent la demande d’air fluctuante de la plupart des environnements de production. Ceci est rendu possible par un inverseur quipermet au compresseur réfrigérant d’adapter la vitesse de son moteur à la demande du client. De plus, un sécheur VSD propose aux utilisateurs un point de rosée bas et stable et un air de qualité à tout moment (classe de pureté 4 selon ISO 8573-1 : 2010).

Un équipement compact et à haut rendement

N’intégrant pas d’échangeur de chaleuràmassethermique,les nouveaux sécheurs frigorifiques d’Atlas Copco sont plus compacts et leurs coûts de services sont inférieurs. En outre, l’échangeur de chaleur à haut rendement du FD VSD a été spécialement conçu pour réduirelaperte de charge dans l’air entrant et éliminer toute inefficacité du pré-refroidissement. « En fournissant une alternative supérieure au concept traditionnel de sécheur à économie d’énergie, nous offrons à nos clients une multitude d’avantages. Les nouveaux sécheurs frigorifiquesFDVSDaurontunimpact positif immédiat sur leurs coûts énergétiques ainsi que sur leur empreinte carbone », déclare Nuri Köse, viceprésident marketing d’Atlas Copco Industrial Air. Le nouveau FD VSD

Principales caractéristiques de la gamme VSC 100-300

- Disponible en 6 tailles de 100 à 300 l/s - Économies d’énergie maximales : jusqu’à 70% sur les coûts énergétiques directs - Faible chute de pression, généralement inférieure à 0,2 bar/2,9 psi - Point de rosée à la pression jusqu’à +3°C - Classe de pureté constante - ; 4 ; - selon la norme ISO 8573-1:2010 - Amortissement en moins d’un an par rapport à un séchoir non-cyclique - Conception tout-en-un avec un encombrement très réduit est livré avec un contrôleur avancé ElektronikonTouch.Ilest facile àutiliser et fournitenuncoupd’œil toutes les informations nécessaires, telles que le point de rosée programmé ainsi que le point de rosée réel. Combinéesà uneconnexionEthernetetà une surveillance à distance Smartlink, les performances du système d’air du sécheur et les intervalles de maintenance peuventêtreoptimisés den’importe où dans le monde.

Une nouvelle gamme de compresseurs rotatifs

Outre son nouveau sécheur frigorifique FD VSD, le groupe Atlas Copco a débuté la commercialisationd’une nouvelle gammedecompresseursrotatifsà visetà injection d’huile : les modèles GA 30+/45+. Dotés de moteurs à rendement IE4, ces équipements offrent une haute performance d’air comprimé, avec une amélioration de + 2,7% d’air libre et de 3,2% sur l’efficacité énergétique en moyenne. Le système d’entraînement du compresseur est conçu pour produire de manière fiable de l’air de qualité, même dans les conditions les plus exigeantes. Son roulement de moteur lubrifié à l’huile ne nécessite ni graissage ni regraissage, ce qui maximise le temps de fonctionnement du compresseur. En outre, il est équipé d’un filtre d’admission d’air robuste, ce qui procure une durée de vie plus longue que celle des autres filtres sur le marché. De plus, les nouveaux modèles GA 30+/45+ offrent un gain de temps grâce à la transmission sans entretien. Le filtre à huile innovant avec connexion rapide permet un retrait etune installation rapidesdufiltre •

PRÉLÈVEMENT

Une solution d’échantillonnage

De Dietrich Process Systems propose une nouvelle version de sa solution d’échantillonnage Multiprobe. Cet appareil permet de réaliser des prélèvements au cœur de la réaction durant le process, sans avoir à ouvrir le trou d’homme. Cela assure la sécurité des opérateurs et préserve les mesures de température et de pH, et l’échantillon ne subit pas d’altération physique ou chimique, lors de son transfert vers le flacon. À cela s’ajoute une fonction de dosage. Il est possible d’injecter un réactif ou un catalyseur au cœur du miLe Multiprobe lieu réactionnel, assuavec une rant ainsi la sécurité de fonction l’opérateur. Grâce à ce ich de dosage. dispositif, l’intégralité © D e D ie tr de la quantité définie du réactif parvient jusqu’au milieu réactionnel. La taille réduite du Multiprobe permet son installation sur de petites comme de grandes unités réactionnelles, et son intégration dans un environnement périphérique encombré. Le système n’occupe qu’une seule tubulure du réacteur, et intègre la fonction de nettoyage de tout le circuit d’échantillonnage avec un solvant approprié.

w w w.dedietrich.com/fr

s men ie © S

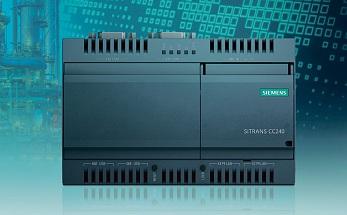

Dispositif Sitrans CloudConnect 240.

PROCÉDÉS

Une passerelle IoT pour l’instrumentation

Avec le Sitrans CloudConnect 240, Siemens présente une nouvelle passerelle IoT (Internet des objets) pour l’industrie des procédés. Elle permet de transférer les données de tout appareil de terrain Hart via un deuxième canal de données entièrement indépendant du système de conduite. Cet appareil lit également les paramètres d’identification, de configuration et de diagnostic de tout appareil Hart à partir de la version 5. Ces données sont ensuite mises à disposition de l’utilisateur via un serveur OPC UA ou la solution MindSphere IoT-as-a-Service de Siemens. Le Sitrans CC240 permet de connecter jusqu’à 64 appareils et dispose d’un serveur Web embarqué, doté des options de configuration et des vues de gestion nécessaires. Avec ce dispositif, l’utilisateur dispose d’une application pour le suivi et la gestion des stocks dans la production et la logistique. Cette application peut acquérir, par exemple, les niveaux de remplissage de réservoirs, de silos, de rayonnages ou d’autres installations de stockage, mais aussi des mesures complémentaires telles que la température, la pression ou l’humidité.

w w w.siemens.de/sitranscc240

COMMUNICATION

DES CASQUES BLUETOOTH

a en © S L’entreprise Sena a mis au point des dispositifs pour répondre aux besoins de communications fiables, efficaces et sûres des industriels. La société propose des casques ultra-légers, qui fonctionnent également en mains libres et peuvent être couplés avec d’autres appareils. Ils permettent les communications de groupe, ou simplement entre deux professionnels. Les casques de la gamme Tufftalk Sena garantissent également la réduction Le casque du bruit pour Tufftalk de Sena. les environnements bruyants, et permettent ainsi la communication en toute sécurité. Selon les modèles, ces équipements auditifs peuvent être montés sur des casques de protection. Certains modèles permettent à un nombre illimité d’utilisateurs de se connecter en même temps, dans un rayon d’1,1 km. Ces casques peuvent également se connecter à un smartphone, une tablette ou encore à une radio FM.

https://senaindustrial.com/

AUTOMATISATION

Systèmes d’entraînement miniatures

La société Faulhaber a conçu des systèmes d’entraînement miniatures, adaptés aux systèmes d’automatisation. Par leur conception robuste et compacte, ils sont adaptés à des applications telles que des robots de manutention et de logistique. La vaste gamme de produits de la société offre plus de 25 millions de combinaisons possibles de micro-entraînements, de codeurs optiques, magnétiques ou absolus et de contrôleurs de vitesse et de mouvements avec diverses interfaces. Cette modularité permet de réaliser des demandes personnalisées spécifiques aux applications. Les systèmes de préhension développés dans cette gamme de produits sont mécatroniques et réalisent les mêmes performances que celles des préhenseurs pneumatiques, et cela, grâce à des moteurs C.C. sans

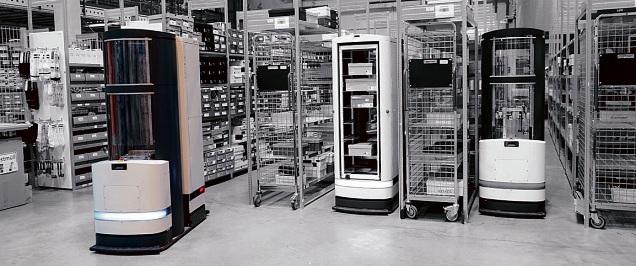

Système automatisé de manutention.

balais, d’un diamètre de 22 mm et avec un contrôleur de mouvement intégré.

w w w.faulhaber.com

MESURE

Un pressostat ATEX compact

Le fabricant allemand Suco lance une nouvelle série de pressostats ATEX 0342/0343 compacts. Ils sont équipés d’une enveloppe antidéflagrante, pour une protection maximale, et sont approuvés pour les environnements gaz, vapeur, poussières et mines. Ils sont adaptés aux atmosphères explosibles : ils ont une protection de classe 2 et acceptent des tensions d’alimentation allant jusqu’à 250 V. Le point de commutation peut être réglé en cours de fonctionnement à l’aide d’une vis de réglage. Avec une hauteur de seulement 52 mm et un corps hex.27, il s’agit de l’une des gammes les plus compactes. La version à membrane de ce pressostat (type 0342) est disponible selon quatre plages de pressions, allant de 0,3 à 50 bar, et avec une surpression admissible allant jusqu’à 300 bar. La version piston (type 0343) accepte, quant à elle, une plage de pressions de 50 à 150 bar et une surpression jusqu’à 600 bar. Afin d’éviter toute erreur possible de raccordement, ces instruments sont entièrement câblés et encapsulés (IP65) avec des longueurs de câble de 2 ou 5 m.

w w w.sucovse.fr

uc o © S

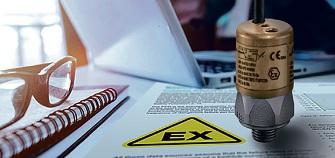

Pressostat ATEX 0342

POMPES

UN MOTEUR ÉLECTRIQUE POLYVALENT

Le W12, nouveau moteur électrique de Weg, a été conçu pour répondre aux applications industrielles telles que les réducteurs et les pompes. Ses pattes interchangeables en font un moteur extrêmement polyvalent, répondant aux normes CEI pour les hau© W EG teurs 63 et d’axe 56, 71. Elles Moteur permettent, électrique W12. sans changer de produit, le positionnement de la boîte à bornes sur le côté ou sur le dessus. Les configurations sont réalisées à l’aide d’un système de fixation rapide des pattes sur les carcasses sans utiliser de vis de fixation. Plusieurs brides sont disponibles en polymère (C-90, C-105, FF115) et en aluminium (C-80), et sont directement intégrées dans la carcasse du moteur. Ce moteur léger et robuste a un degré de protection IP55, permettant son utilisation dans les environnements les plus divers. Le W12 est également disponible en 2, 4 et 6 pôles, de 0,09 à 0,55 kW, en triphasé ou monophasé, et sa classe de rendement est IE3.

w w w.weg.net

RÉACTEURS

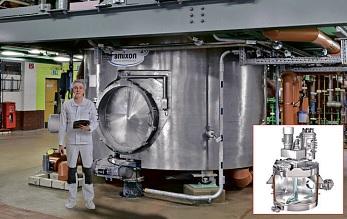

Unités pilotes de mélange

La société amixon a conçu de nouveaux réacteurs et mélangeurs pour les unités pilotes. Ces dispositifs distribués par Azo atteignent rapidement la qualité de mélange requise en utilisant peu d’énergie. Certains mélanges ayant une faible granulométrie, il est nécessaire de maintenir la vitesse de mélange en dessous de 1 m/s afin d’éviter tout risque d’explosion. La vidange des mélangeurs amixon est optimisée et permet ainsi d’avoir une quantité résiduelle réduite au maximum. Ces dispositifs peuvent être utilisés à des niveaux de remplissage compris entre 20 % et 100 %. Ils sont étanches au gaz, une caractéristique importante, lorsque les variations de pression sont élevées au cours du process. La conception des mélangeurs permet, dans le cas d’ingrédients présentant des risques d’explosion, une injection de gaz inerte dans la chambre de mélange. La température de cette dernière peut être régulée facilement. Les unités pilotes d’amixon sont dotées de cinq systèmes de mélange hélicoïdaux et de cinq réacteurs de synthèse différents pour la réalisation de tests. Ils peuvent traiter des volumes allant jusqu’à 40 m3 .

w w w.amixon.com

n xo mi © A Vanne à pointeau de Wika.

ika © W

ÉQUIPEMENT

Vanne à pointeau pour les hautes pressions

La société Wika a complété sa gamme de vannes d’isolement avec la vanne à pointeau haute pression de type HPNV. Elle est conçue pour quatre plages de pressions, allant jusqu’à : 1034 bar, 1379 bar, 2068 bar et 4136 bar. Les composants sensibles – la pointe de la tige et le joint – sont fabriqués dans un matériau suffisamment résistant. En outre, le modèle HPNV présente les mêmes caractéristiques que celles des autres vannes à pointeau Wika : un fonctionnement à faible usure grâce à la pointe de la tige non rotative, une manipulation souple avec un couple faible et une étanchéité testée selon la norme BS6755/ISO 5208 taux de fuite A. Cette vanne est disponible en plusieurs configurations et matériaux. Wika propose également un assemblage de vannes et d’instruments de mesure spécifique au client. Un tel raccordement d’instruments est livré prêt à être installé et testé pour l’étanchéité.

w w w.wika.fr

Pompe à rotor noyé de la gamme Nikkiso.

a ew © L

FLUIDES

Des pompes à rotor noyé

La société Lewa a développé les pompes à rotor noyé Nikkiso permettant de réaliser des hauteurs de refoulement de 90 mètres. La pompe et le moteur sont encapsulés dans un carter hermétiquement étanche. Conçue selon la norme DIN EN ISO 2858, la gamme Nikkiso répond à la demande de pompes normées pour produits chimiques, facilitant l’interchangeabilité des pompes existantes. Elles sont adaptées aux tâches de circulation et de transfert de fluides hautement inflammables, explosifs et toxiques. Lewa a ajouté quatre modèles à sa gamme, qui en compte 12 au total, pour répondre à la demande croissante. Toutes les pompes Nikkiso offrent une alternative sûre et fiable aux pompes centrifuges standard grâce à leur conception compacte et robuste et à leur fonctionnement à faible vibration. Le débit maximal de ces équipements est de 80 m3/h. Les fluides peuvent être pompés sans difficulté dans une plage de températures allant de -60 °C à +400 °C. De plus, tous les modèles ISO sont certifiés, conforment à la directive ATEX 2014/34/UE pour une utilisation dans des environnements de travail potentiellement explosifs.

w w w.lewa.fr

SURPRESSION

POMPE MULTICELLULAIRE HORIZONTALE

Wilo-Medana CH1-L, nouvelle gamme de pompes de surpression de la société Wilo, est une pompe multicellulaire horizontale non auto-amorçante, destinée à l’intégration dans les systèmes industriels. Elle est conçue en acier inoxydable et se destine par conséquent à des applications de distribution d’eau et de surpression, d’irrigation et de processus industriels. La pompe Wilo-Medana CH1-L possède des caractéristiques techniques offrant notamment aux clients un gain de temps lors de sa maintenance et de sa mise en service. Elle est également équipée d’une lanterne traitée par cataphorèse et de pieds de pompe renforcés pour un meilleur maintien au sol. Wilo-Medana dispose également d’un certificat ACS pour les applications avec de l’eau potable.

w w w.wilo.com/fr/fr

© Wilo

Pompe Wilo-Medana CH1-L.

SONDE

Mesure de l’humidité et de la température

Vaisala élargit sa gamme de produits Indigo premium avec une sonde HMP1 haute performance pour les mesures d’humidité et de température dans des installations haut de gamme. Avec sa précision haut de gamme et sa fonctionnalité de purge de capteur qui lui assure une stabilité dans le temps, cette sonde est adaptée aux mesures d’humidité exigeantes dans des environnements tels que les salles blanches, les installations pharmaceutiques ou encore les centres de données. Cette sonde est compatible avec n’importe quel émetteur de la série Vaisala Indigo. La possibilité de détacher la sonde du transmetteur permet une maintenance et un étalonnage efficaces. Le HMP1 peut également être utilisé comme émetteur mural autonome via le Modbus RTU. Il peut enfin être connecté au logiciel Vaisala Insight PC permettant son étalonnage facile sur le terrain, sa configuration et l’analyse de l’appareil. electrostatic innovations innovations
