DPD DURUM BİLGİLERİ VE MESAJLAR

2.

Normal çalışma: Normal çalışma lambasının altındaki gösterge, DPD'de biriken partikül miktarını gösterir. DPD'de biriken partikül m iktarı arttıkça gösterge soldan sağa doğru artar

Otomatik yakma: Otomatik yakma lambasının altındaki gösterge, kalan yakma zamanını gösterir Yakma yapıldıkça gösterge sağdan sola doğru azalır.

Normal çalışma: DPD Rejenerasyon Fonksiyonu açıksa motor çalıştırıldıktan hemen sonra mavi renkli "DPD YAKMA DEVREDE" lambası yanar.

Manuel yakma: Manuel yakma lambasının altındaki gösterge, kalan yakma zamanını gösterir Yakma yapıldıkça gösterge sağdan sola doğru azalır.

3. Mesaj

Yakma kapatıldığında: Kumanda paneli Ayarlar menüsündeki "DPD Rejenerasyon Fonksiyonu" kapalı konumdaysa "DPD YAKMA DEVREDE DEĞİL" ikaz lambası yanar ve "DPD YAKMA AKTİF DEĞİL!" uyarı mesajı görüntülenir.

Otomatik yakma başladığında: Yeşil lamba yanar.

Manuel yakma isteği: Sarı lamba yanıp söner.

Kumanda paneli ekranında yakma durum u ile ilgili mesajlar görüntülenir.

4. DPD anahtarı

Manuel yakma başladığında: Sarı lamba sürekli yanar.

Acil manuel yakma isteği: Kırmızı lamba hızla yanıp söner.

Yakmayı başlatmak veya askıya almak için kullanılır.

12.5.2 OTOMATİK YAKMA

Makine ile çalışma sürerken yakma işlemi motor kontrol ünitesi tarafından otomatik olarak yapılır ve aşağıdaki aşamalara göre gerçekleşir:

1. Gösterge tam dolu hale gelir.

Otomatik yakma başlar.

Yeşil renkli DPD durum ikaz lambası yanar ve sesli ikaz çalar.

"DPD OTOMATİK YAKMA YAPILIYOR..." mesajı görüntülenir.

Yaklaşık yakma süresi 8 dakikadır ancak yakma zamanı çalışma ve çevre koşullarına göre değişiklik gösterebilir.

2. DPD yakma işlemi tamamlandığında gösterge sıfırlanır.

Yeşil lamba söner.

Otomatik yakma işleminin tamamlanabilmesi için otomatik yakma başladıktan sonra makine ile çalışmaya devam etmeli; motor yüklü ve rölanti devrinin üstünde olmalıdır.

Otomatik yakma işlemi sırasında motor düşük yükte ya da rölantide çalışırsa ya da motor durdurulursa DPD yakma işlemi kesilir.

Ancak makine tekrar çalıştırıldığında ve ön-ısıtma tamamlandığında otomatik yakma işlem i devam eder.

Eğer yakma işlemi sürekli olarak yarıda kalırsa, otomatik yakma tamamlanamaz ve manuel yakma yapılması gerekir.

Mümkünse otomatik yakm a bitmeden motoru durdurmamanız önerilir.

12.5.3 MANUEL YAKMA

Otomatik yakma zamanında tamamlanmazsa, DPD içindeki artan partikül miktarı manuel yakma işleminin başlatılmasını gerektirir.

Bu durumda kumanda panelinde sarı renkli DPD Durumu İkaz Lambası yanıp söner.

"YAKMA İÇİN DPD ANAHTARINA BAS!" uyarısı görüntülenir ve sesli ikaz çalar.

Manuel yakma işlemi ikaza rağmen başlatılmazsa kırmızı renkli DPD Durumu İkaz Lambası yanıp söner.

"YAKMA İÇİN DPD ANAHTARINA ACİL BAS!" uyarısı görüntülenir ve sesli ikaz çalar.

Bu durumda aşağıda anlatılan manuel yakma prosedüründeki adımlar izlenerek yakma işlemi başlatılmalıdır.

DİKKAT

Kırmızı renkli DPD durum ikaz lambası hızlı yanıp sönmesine rağmen manuel yakma işlemi başlatılmazsa bir süre sonra motor arıza durumuna geçer, "! DPF - PARTİKÜL MİKTARI FAZLA !" uyarısı görüntülenir ve yakma işlemi herhangi bir şekilde başlatılamaz. Bu durumda, makineyi çalıştırmayın ve en kısa sürede Hidromek Yetkili Servisi'ne başvurun.

Yakma işlemini başlatmadan önce makineyi güvenli bir yere park edin. Manuel yakma işlemi sırasında makine ile çalışmayı durdurun. Bu esnada çalışmaya devam edilirse DPD hasarlanabilir.

Manuel yakma işlemi için aşağıdaki prosedürü izleyiniz:

1 Makineyi etrafta tutuşabilecek nesnelerin olmadığı güvenli bir yere park edin.

İş güvenliği kilit kolunu yukarı kaldırın ve kilitli konuma getirin.

Motor devrini rölantiye ayarlayın. Ayarlamazsanız "DPD YAKMA İÇİN MOT.DEVRİ DÜŞÜR!" uyarısı görüntülenir.

2. DPD anahtarına basın.

3. Manuel yakma işlemi başlar.

Manuel yakma başlatıldığında motor soğutma suyu sıcaklığı 70 °C'in altındaysa, "DPD YAKMA İÇİN MOTOR ISINIYOR!" uyarısı görüntülenir

Yakma işlemi başladığında, sarı renkli DPD durum ikaz lambası sürekli yanar.

Yakma süresi yaklaşık 20 ila 25 dakika sürer.

NOT: Yakma süresi değişiklik gösterebilir. Manuel yakma işlemi makine ilk çalıştırıldığında (motor soğukken) başlatılırsa daha uzun sürer.

4. Gösterge sıfırlanır.

Sarı renkli DPD durum ikaz lambası söner. Mavi renkli DPD gösterge lambası yanar.

Manuel yakma tamamlanmıştır.

12.5.4 MANUEL YAKMANIN ASKIYA ALINMASI

Manuel yakma işlemi yapılıyorken aşağıdakilerden herhangi biri yapıldığında manuel yakma işlemi askıya alınır:

• İş güvenliği kilit kolunun "kilit açık" konumuna getirilmesi.

• Gaz düğmesinin çevrilmesi.

• DPD yakma anahtarına basılması.

Manuel yakma işlemi uzun süre askıya alınarak makine ile çalışmaya devam edilirse, dizel partikül filtresi arızalanabilir. Makineyi güvenli bir yere park edin ve yakma işlemini başlatın.

Eğer manuel yakma uzun bir süre başlatılmazsa motor arıza lambası yanar ve yakma işlemi herhangi bir şekilde başlatılamaz. Bu durumda Hidromek Yetkili Servisine başvurun.

Manuel yakmanın askıya alnması için aşağıdaki prosedürü izleyin:

1. Manuel yakmanın başladığını kontrol edin:

• Sarı lamba sürekli yanar.

• Ekranda "DPD MANUEL YAKMA YAPILIYOR..." ve "DİKKAT, YÜKSEK EKSOZ SICAKLIĞI !" uyarı mesajları görüntülenir.

2. Manuel yakmayı askıya almak için aşağıdakilerden herhangi birini yapın:

• İş güvenliği kilit kolunu "kilit açık" konumuna getirin.

• Gaz düğmesini çevirin.

• DPD yakma anahtarına basın.

3. Manuel yakma durur. Sarı lamba söner.

"YAKMA İÇİN DPD ANAHTARINA BAS!" uyarısı görüntülenir.

4. Makineyi etrafta tutuşabilecek nesnelerin olmadığı güvenli bir yere park edin ve manuel yakmayı tekrar başlatın.

12.5.5 İSTEĞE BAĞLI MANUEL YAKMA

Otomatik yakma işlemi sırasında makine uzun bir süre kullanılmazsa otomatik yakma işlemi başlatılmayabilir ya da yarıda kalabilir.

Yakma işleminin yapılması gerekiyorsa ancak makine ile çalışmaya devam edilmeyecekse, otomatik yakma işlemi iptal edilip manuel yakma işlemi başlatılabilir.

Manuel yakma süresi otomatik yakma süresinden daha uzundur ve manuel yakma işlemi devam ederken makine ile çalışılamaz.

DPD yakma anahtarı 3 saniye basılı tutulduğunda, sarı lamba yanıp sönmeye başlar.

Sarı lamba yanıp sönerken DPD anahtarına tekrar basıldığında manuel yakma başlar.

Eğer manuel yakmayı başlatmak istemiyorsanız anahtara ikinci kez basmayın. Yanıp sönen sarı lamba 10 saniye sonra kaybolur.

İsteğe bağlı manuel yakma için aşağıdaki prosedürü izleyin:

1. Otomatik yakma başladığında;

4. 10 saniye içinde DPD yakma anahtarına tekrar basın.

NOT: Eğer manuel yakma işleminin başlatılmasına gerek yoksa anahtara tekrar basmayın. Yanıp sönen sarı lamba 10 saniye içinde kaybolacaktır ve otomatik yakma devam edecektir.

5. Manuel yakma başlar.

Sarı lamba sürekli yanar.

"DPD MANUEL YAKMA YAPILIYOR..." mesajı görüntülenir.

Yakma süresi 20 ila 25 dakika arasındadır.

6. Manuel yakma tamamlanır.

DPD göstergesi sıfırlanır.

Sarı lamba söner.

Yeşil renkli DPD durum ikaz lambası yanar ve sesli ikaz çalar.

"DPD OTOMATİK YAKMA YAPILIYOR..." mesajı görüntülenir.

2. Otomatik yakmayı iptal etmek için DPD anahtarına 3 saniye basılı tutun.

3. Otomatik yakma durur.

Yeşil lamba söner.

Sarı lamba yanıp sönmeye başlar.

"YAKMA İÇİN DPD ANAHTARINA BAS!" uyarısı görüntülenir.

12.6. MAKİNEYİ KULLANMAYA BAŞLAMA

12.6.1 İLERİ YÜRÜYÜŞ

DİKKAT

Yürüyüş levyelerini (pedallarını) çalıştırmadan önce palet yönünü kontrol edin. Cer dişlisi makinenin ön tarafında ise, yürüyüş levyeleri (pedallar) tersine çalıştırılmalıdır.

Makinenin etrafında kişilerin ve engellerin olup olmadığını kontrol edin, hareket etmeden önce kornaya basın.

Yürüyüş halinde iken ataşman levyelerini kesinlikle çalıştırmayın. Gerekli olması halinde yavaş çalıştırın. Ataşmanların hareketine bağlı olarak ortaya çıkacak yürüyüş hızı değişikliklerine dikkat edin.

Otomatik rölanti sırasında levye hareket ettirilirse, motor devri önceden ayarlanan devire döner.

1) İş modu ve yürüyüş hızını yürüyüş koşullarına uygun olarak seçin

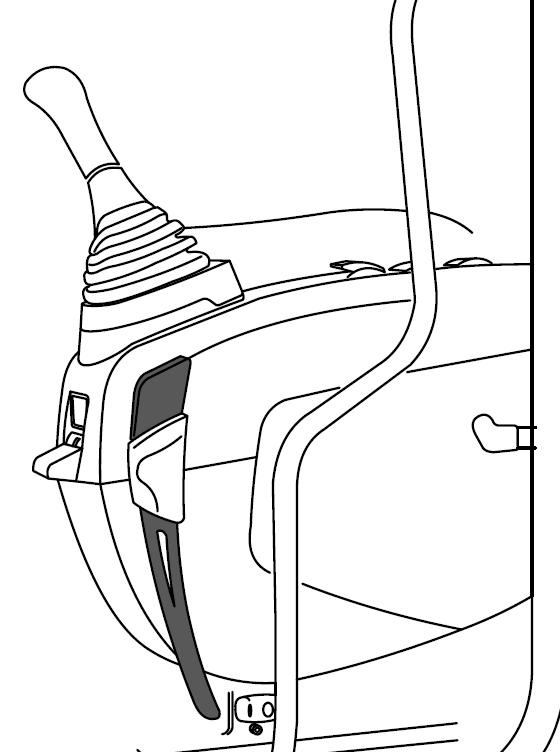

2) İş güvenliği kilidini açmak için sol taraftaki kolu kaldırın

D Kkat

Operatör koltuğunu terk etmeden önce iş güvenliği kilit kolunu aşağı indirin. Kilit açıkken yanlışlıkla bir kumanda levyesine dokunulması durumunda makine aniden çalışabilir ve ciddi yaralanma ya da can kaybına neden olabilir.

İş güvenliği kilidini açmak için kolun başlığından tutun ve yukarı yönde döndürün.

"KİLİTLİ"

Detaylı bilgi için "İş Güvenliği Kilit Kolu" bölümüne bakın.

3) Ataşmanı yürüyüş konumuna getirin. Ataşmanı yürüyüş konumuna getirmek için arm ve kepçeyi tam kapalı konumuna getirin ve ataşman yerden 4050 cm yukarıda olacak şekilde bomu kaldırın.

4) Sol / sağ yürüyüş levyelerini ya da sol / sağ yürüyüş pedallarını aşağıdaki gibi çalıştırın: Cer dişlisi makinenin arka tarafında olduğunda: Levyeyi yavaşça ileri doğru iterek ya da pedalın önüne yavaşça basarak makineyi yürütün Cer dişlisi makinenin ön tarafında olduğunda: Levyeyi yavaşça geriye doğru çekerek ya da pedalın arkasına yavaşça basarak makineyi yürütün.

12.7. YÜRÜYÜŞ YÖNÜ KONTROLÜ

Uyari

Yürüyüş levyelerini (pedallarını) kullanmadan önce palet yönünü kontrol edin. Cer dişlisi makinenin ön tarafında ise, yürüyüş levyeleri (pedalları) tersine çalıştırılmalıdır.

Yürüyüş yönünü hızlı değiştirmeyin. Özellikle, sürekli bir tarafa çekiyorsa, makineyi durdurun.

Makineyi dururken döndürme

Sağ levyeyi ileri doğru itin ve makine ileri doğru yürür ve sola döner. Levyeyi geriye doğru çekin; makine geri hareket eder ve sola döner.

Sağa dönmek için sol levyeyi yukarıda belirtilen şekilde çalıştırın

Makine yürüyüş halinde iken

Sola dönmek için sol levyeyi nötr konuma getirin Sağa dönmek için sağ levyeyi yukarıda belirtilen şekilde çalıştırın

Sabit durumda nokta dönüşü

Sabit durumda sola dönülecekse sol yürüyüş levyesini geriye çekin ve sağ yürüyüş levyesini ileri itin

Sabit durumda sağa dönülecekse, sağ levyeyi geriye doğru çekin ve sol levyeyi ileri itin

12.8. MAKİNENİN DURDURULMASI VE PARK EDİLMESİ

DİKKAT

Makineyi yavaşça durdurun.

Makineyi park etmek için düz bir yer seçin. Eğimde park etmek zorundaysanız, paletlerin altına takoz atıp kepçe tırnaklarını yere yaslayın.

Operatör koltuğunu terk etmeden önce iş güvenliği kilit kolunu çekin. Kilit açıkken kazayla bir kumanda levyesine dokunulması durumunda makine aniden çalışabilir ve ciddi yaralanma ya da can kaybına neden olabilir.

DİKKAT

Operatör koltuğunu terk etmeden önce iş güvenliği kilit kolunu aşağı indirin. Kilit açıkken yanlışlıkla bir kumanda levyesine dokunulması durumunda makine aniden çalışabilir ve ciddi yaralanma ya da can kaybına neden olabilir.

İş güvenliği kilidini açmak için kolun başlığından tutun ve yukarı yönde döndürün.

Detaylı bilgi için "İş Güvenliği Kilit Kolu" bölümüne bakın.

Sol/sağ yürüyüş levyelerini nötr (BOŞ) konuma (N) getirerek makineyi durdurun

Makineyi düz ve sert zemine park edin

Ataşmanı yere indirin

Sağ ve sol yürüyüş levyelerini nötr konumuna getirin (N).

Tüm kontrol levyelerini nötr konuma getirin

Motoru durdurmadan önce yaklaşık üç ila beş dakika rölantide çalıştırarak soğutun. Zorlu şartlarda çalışılmış ise en az beş dakika rölantide bekleyerek turboşarjın soğumasını sağlayın Böylece motor yağlama basıncını kaybetmeden turboşarjın rölanti hızına yavaşlamasına müsaade edilir. Bu işlem sırasında motor gürültüsünü ve motordaki yağ basıncı anormalliklerini gözlemleyin

Kontak anahtarını “OFF” konumuna getirerek motoru durdurun

Emniyet güvenlik kilidini kilitleyin. Pencereleri kapatın. Kabin kapısını kapatın.

ÖNEMLI

Motorun soğuması beklenmeden durdurulması motor ömrünü kısaltır. Acil durumlar dışında motoru asla aniden durdurmayın Hararet yapmış motoru rölantide bekleyerek soğutun ve daha sonra durdurun

12.9. KULENİN DÖNDÜRÜLMESİ

DİKKAT

Dönmeden önce makine etrafında kişilerin ya da engellerin olup olmadığını kontrol edin.

Dönüş için sol kumanda levyesini kullanın.

12.10. ATAŞMANLARIN ÇALIŞTIRILMASI

DİKKAT

Otomatik rölanti sırasında kumanda levyesi hareket ettirilirse, motor devri önceden ayarlandığı devre döner.

Ataşmanlar sol / sağ kumanda levyeleri ile kumanda edilir.

Sol kumanda levyesi, arm, kule dönüş ve sağ kumanda levyesi bom ve kepçe içindir.

SOL LEVYE

Bu levye kule dönüşü ve arm’ı kumanda eder.

N: Nötr-BOŞ (üst şasi ve arm’ sabit durumda kalır)

1: Arm’ı açma

2: Arm’ açma ve sağa kule dönüşü

3: Sağa kule dönüşü

4: Arm’ı kapatma ve sağa kule dönüşü

5: Arm’ı kapatma

6: Arm’ı kapatma ve sola kule dönüşü

7. Sola kule dönüşü

8: Arm’ı açma ve sola kule dönüşü

Sa Levye

Bu levye bom ve kepçeyi kumanda eder

N: Nötr-BOŞ (bom ve kepçe sabit durumda kalır)

1: Bomu aşağı indirme

2: Bomu aşağı indirme ve kepçeyi açma

3: Kepçeyi açma

4: Bomu yukarı kaldırma ve kepçeyi açma

5: Bomu yukarı kaldırma

6: Bomu yukarı kaldırma ve kepçeyi kapatma

7: Kepçeyi kapatma

8: Bomu aşağı indirme ve kepçeyi kapatma
