Manuel de réparation
from The title of your pDEUTZ-FAHR TRANSMISSION DE TRACTEUR - ZF T-7336 PS Manuel d'atelier - Publication
Département des transmissions tout-terrain et des trains de roues

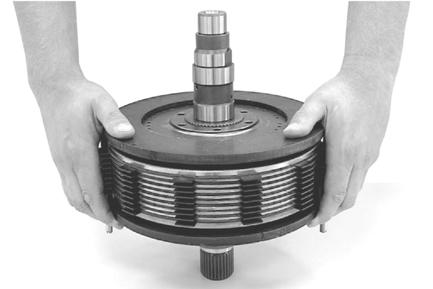

Ajuster radialement le piston jusqu’à ce que la denture du piston soit alignée avec la denture de la plaque de pression.

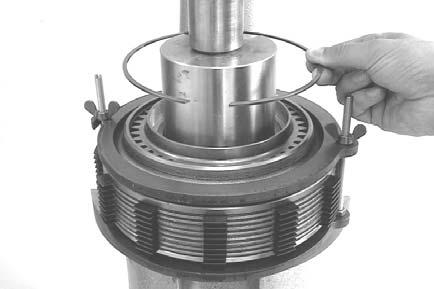

Puis, précharger le piston et les ressorts de compression avec une presse et le fixer avec un circlip.

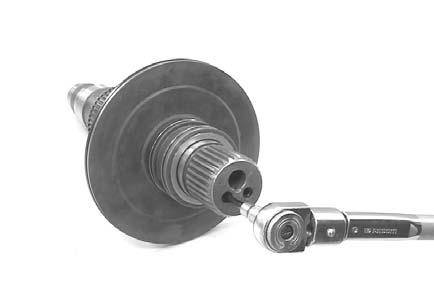

Fermer les trous (2x) avec des axes filetés.
Couple de serrage (M8/8,8) .
Appliquer de la colle Loctite (type n° 270) sur les axes filetés !

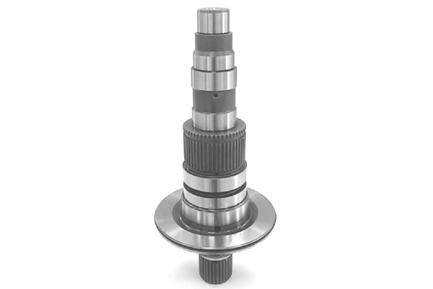

Graisser la bague d’étanchéité à lèvres (voir flèche) et l’insérer dans la rainure annulaire de l’arbre d’embrayage.
Attention à la position de montage : la bague d’étanchéité à lèvres doit être montée la rainure orientée vers la chambre de pression (vers le haut) !
