Manuel de réparation
from The title of your pDEUTZ-FAHR TRANSMISSION DE TRACTEUR - ZF T-7336 PS Manuel d'atelier - Publication
Département des transmissions tout-terrain et des trains de roues

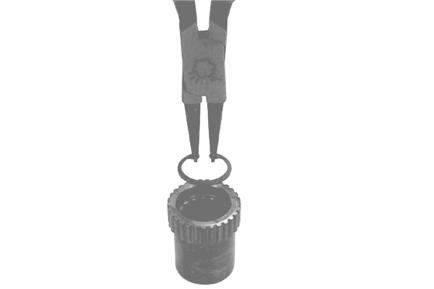

Insérer l’anneau de retenue dans la rainure annulaire interne de la bague.
(S) jeu de pinces internes 5870 900 013

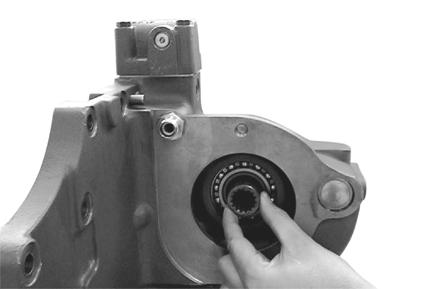

Insérer la douille dans la denture jusqu’à obtention du contact.
Equiper la vis d’obturation ( voir flèche) d’un joint torique neuf et l’installer.
Couple de serrage (M10x1) . . . . . . . . . . . MA = 25 Nm

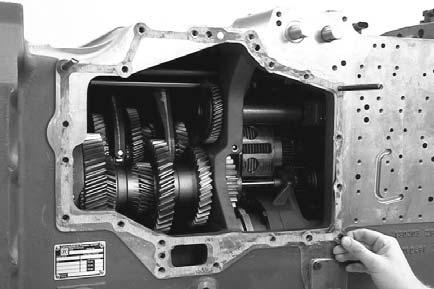

Mettre en place deux vis de réglage (S) et monter le joint statique.
(S) vis de réglage 5870 204 007

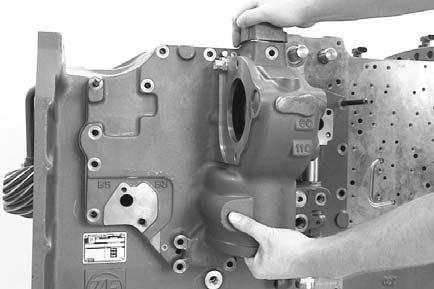

Placer l’entraînement de pompe fermement contre le carter de transmission.
