Manuel de réparation

Département des transmissions tout-terrain et des trains de roues

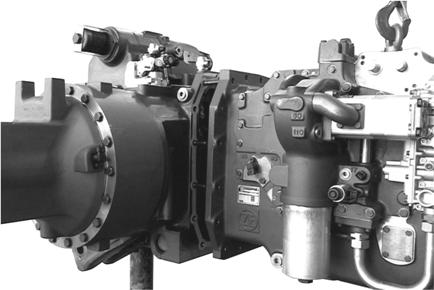

À l’aide du dispositif de levage, amener la transmission contre le carter de l’essieu arrière jusqu’à obtention du contact.

(S) chaîne de levage 5870 281 047

Fixer la transmission avec des vis et écrous hexagonaux .

Couple de serrage (M16/10,9) . . . . . . . . . MA = 280 Nm

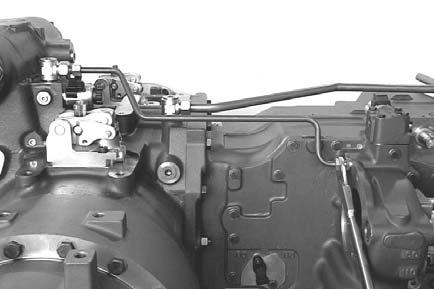

Mettre en place le tuyau d’huile.

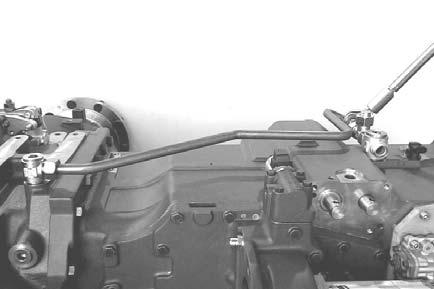

Mettre en place le tuyau d’huile.

Avant la mise en service de l’unité, faire le plein d’huile conformément aux instructions d’utilisation 5872 979 001 !

Liste Des Outils Sp Ciaux Pour Le D Montage Et Le Montage

T-7336 PS

1/07

2094 009 003 de montage complet avec dispositif de basculement # Dispositif de fixation # Support #

Permet de monter la transmission complète, le carter de l’essieu arrière et la trompette d’essieu sur le chariot de montage.

7/94 de levage à trois torons Aide de démontage et de montage permettant d’enlever et de mettre en place l’essieu arrière complet ou les trompettes d’essieu.

À utiliser avec les anneaux de levage DIN 580 M16 = 0636 804 001 de réglage M16 Aide de démontage et de montage pour séparer et assembler la transmission complète et le carter de l’essieu arrière. de réglage M 8 Aide de démontage et de montage pour retirer et mettre en place le carter de valve complet / contrôle de marche avant/arrière. Joint statique et tôle intermédiaire sur le carter de pompe.

9/43 Vis de réglage M 10 Aide de démontage et de montage pour retirer et mettre en place le carter de pompe complet - contrôle de marche avant/arrière.

2/26 3/04

Jeu de leviers 1 jeu = 2 éléments Usage universel. Pour séparer éléments de carter, flasques et arbres. Pour détacher le frein du carter de l’essieu arrière par pression.

Jeu de pinces externes A1-A2-A3-A4 Usage universel. Pour enclencher ou dégager les anneaux de retenue montés à l’extérieur.

LISTE DES OUTILS SPÉCIAUX POUR LE DÉMONTAGE ET LE MONTAGE BOÎTE-PONT

TRACTEUR T-7336 PS

retirer la bague intérieure de roulement 32012X = 0750 117 505 de l’engrenage d’entrée 2094 359 046.

retirer la bague intérieure de roulement 30 210X = de pression # précharger le jeu de ressorts Belleville 0501 314 521 sur l’embrayage FA et Powershift. de serrage interne universel. Pour retirer le roulement à aiguilles 0750 115 365 du groupe séparateur du porte-disques.

117 656 du groupe séparateur de l’arbre d’entrée .

Pour précharger les ressorts de compression 0732 041 183 dans le groupe séparateur du porte-disques.

Pour soulever le piston 2094 359 004 hors du groupe séparateur du porte-disques.
