5. Prüfung der Riemenführungen

5. PRÜFUNG DER RIEMENFÜHRUNGEN

Beachten!

Jeden der folgenden Punkte prüfen, bevor Schritt "6. Einstellungen - geschlossene Heckklappe" durchgeführt wird.

5.1Heckklappe schließen

Sicherungshebel entriegeln (M). Maschine bei niedriger Drehzahl (300-350 U/min) laufen lassen, um die Heckklappe zu schließen. Dann Maschine weitere 2 Minuten bei niedriger Drehzahl (300-350 U/min) laufen lassen. Maschine ausschalten.

Gefahr!

Bei allen Arbeiten oder Einstellungen an der Heckklappe und in der Presskammer, Motor abstellen und Zündschlüssel abziehen.

Beachten!

Die folgenden Prüfungen nur bei abgeschalteter Maschine durchführen!

15

16

17 5.2 Prüfung der Walze 3

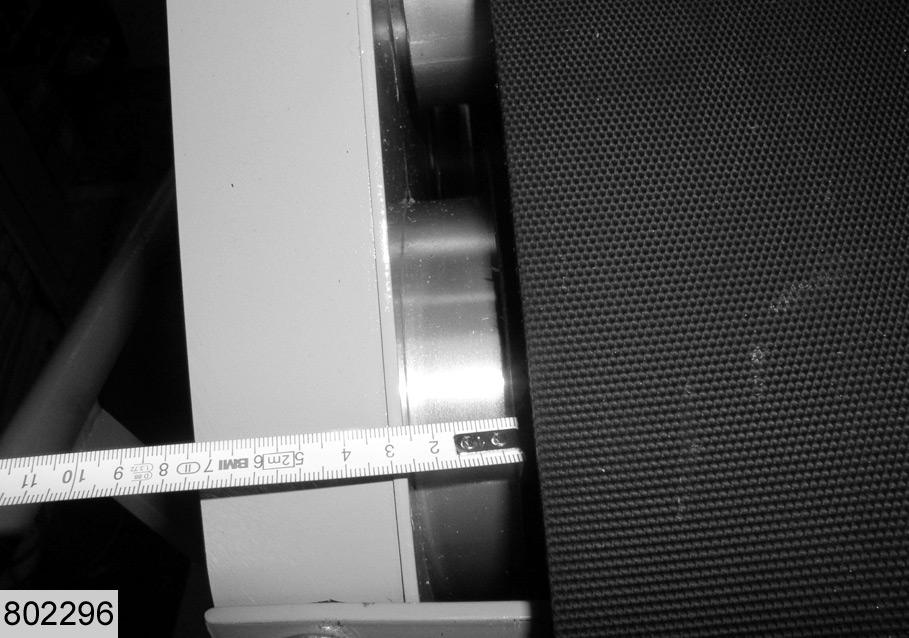

Abstand zwischen Wand und äußerem Riemen auf der rechten und linken Seite messen. Messungen auf beiden Seiten vergleichen. –Die Einstellung ist richtig, wenn die Differenz zwischen den Messungen rechts und links geringer als 15 mm ist. (Abb.15,16)

Hinweis!

Verschleiß der Führungen beim Abstreifer der Walze 3 prüfen. Wenn die Führungen verschlissen sind, Abstreifer ersetzen: Variant 260: Abstreifer 842 816.1 Variant 280: Abstreifer 827.628.3. Siehe Ersatzteilliste.

(Abb.17)

18

19

20

L

21 5.3 Prüfung der Walze 5

Abstand zwischen Wand und äußerem Riemen auf der rechten und linken Seite messen. Messungen auf beiden Seiten vergleichen. –Die Einstellung ist richtig, wenn die Differenz zwischen den Messungen rechts und links geringer als 15 mm ist. (Abb.18,19)

5.4 Prüfung der Walze 6

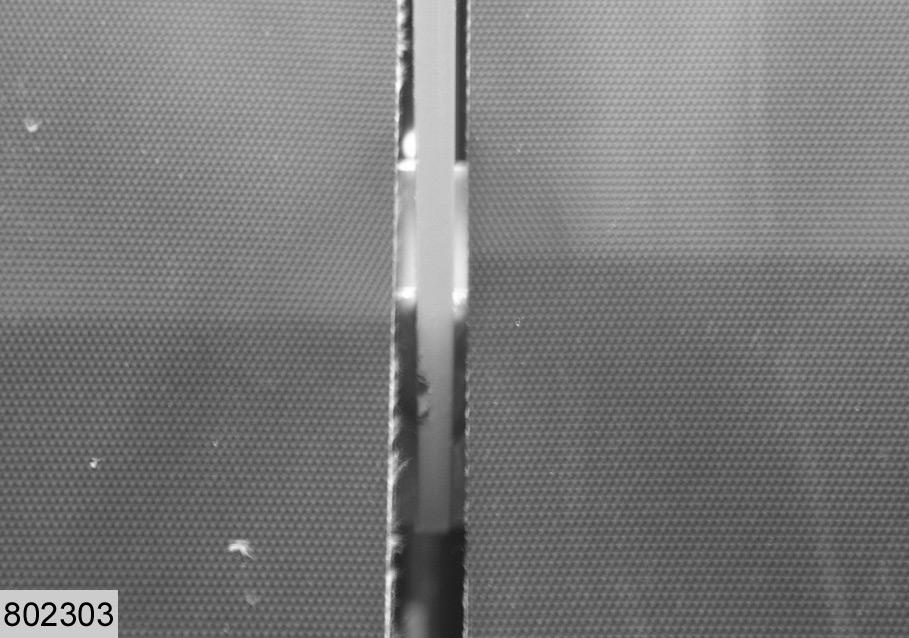

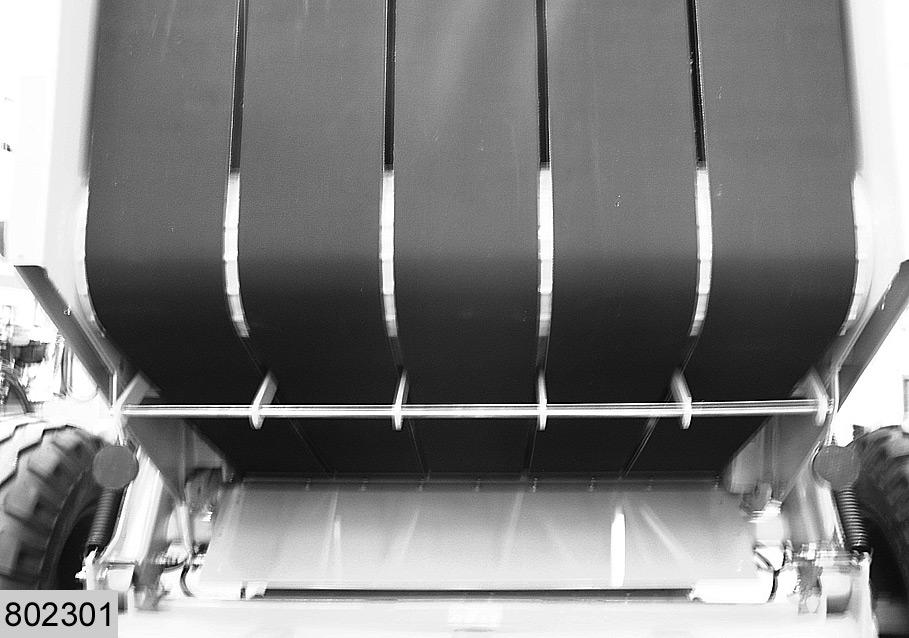

Prüfen, ob die Riemen nicht auf die Führungen laufen (L). –Ein Kontakt zwischen Riemen und Führungen ist möglich. (Abb.20,21)

Hinweis!

Verschleiß der Führungen bei Walze 6 prüfen. Wenn die Führungen verschlissen sind, ersetzen durch: - Führungen zum Anschrauben 842 689.0 - Führungen zum Anschweißen 836 243.0 Siehe Ersatzteilliste.

22

L

23

24

25 5.5 Prüfung der Walze 7

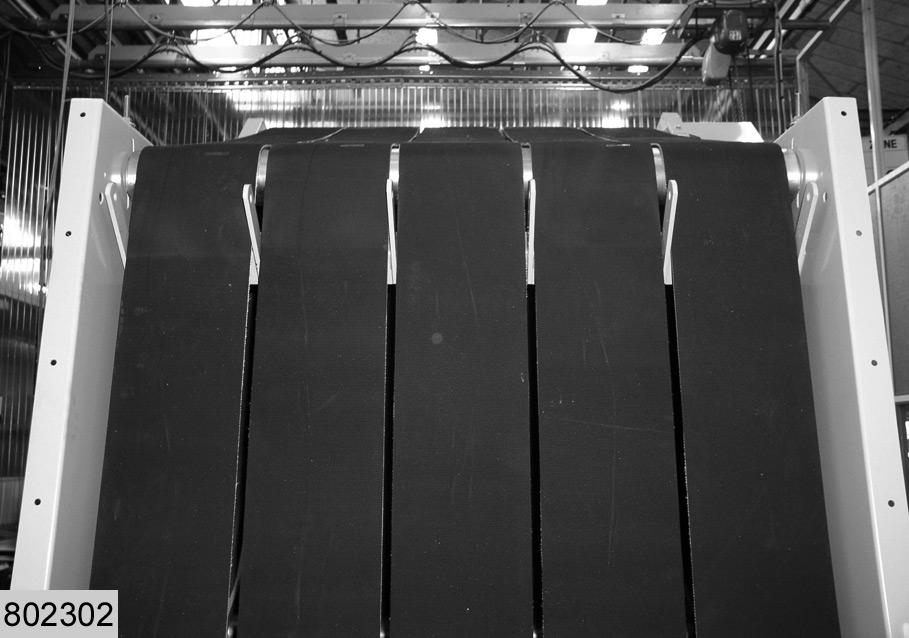

Prüfen, ob die Riemen nicht auf die Führungen laufen (L). –Ein Kontakt zwischen Riemen und Führungen ist möglich. (Abb.22,23)

Hinweis!

Verschleiß der Führungen bei Walze 7 prüfen. Wenn die Führungen verschlissen sind, durch anzuschweißende Führungen 836 243.0 ersetzen. Siehe Ersatzteilliste.

5.6 Prüfung der Walze 8

Abstand zwischen Wand und äußerem Riemen auf der rechten und linken Seite messen. Messungen auf beiden Seiten vergleichen. –Die Einstellung ist richtig, wenn die Differenz zwischen den Messungen rechts und links geringer als 15 mm ist. (Abb.24,25)

26 5.7 Prüfung der Walze 9

Prüfen, ob sich der obere Arm und der äußere Riemen nicht berühren. (Abb.26)
