5. Guidages des courroies - Contrôles

5. GUIDAGES DES COURROIES - CONTRÔLES

Remarque !

Vérifier chacun des points suivants avant de passer à l’étape «6. Réglages - porte fermée ».

5.1Fermeture de la porte arrière

Déverrouiller le levier de sécurité (M). Fermer la porte arrière en faisant tourner la machine à faible régime (300 à 350 trs/min). Puis faire tourner la machine à faible régime (300 à 350 trs/min) pendant 2 min Arrêter la machine.

Danger !

Arrêter le moteur et retirer la clé de contact avant de procéder à des travaux ou des réglages sur la porte arrière ou dans la chambre de pressage.

Remarque !

Les contrôles suivants s’effectuent machine arrêtée !

15

16

17 5.2 Contrôle - Rouleau N°3

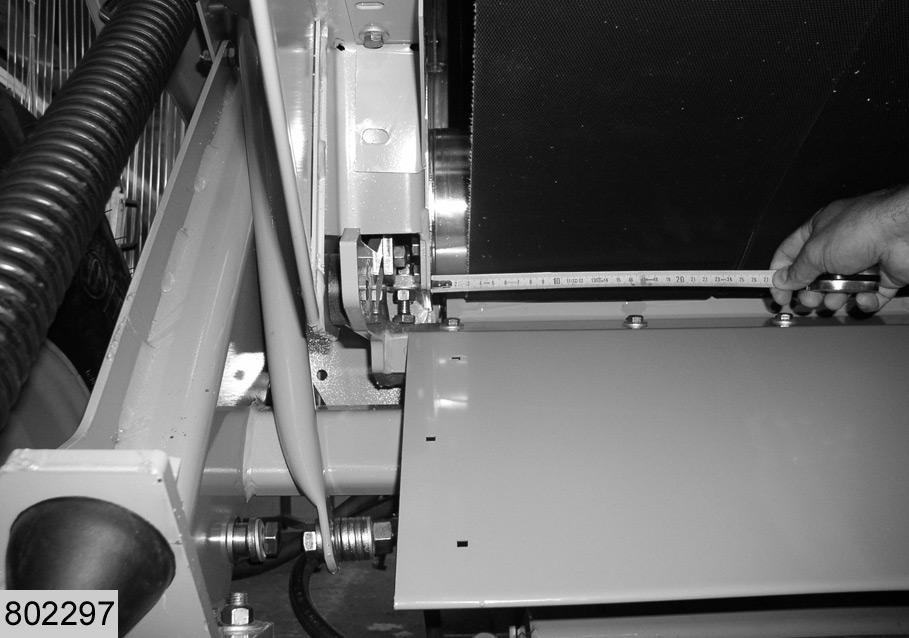

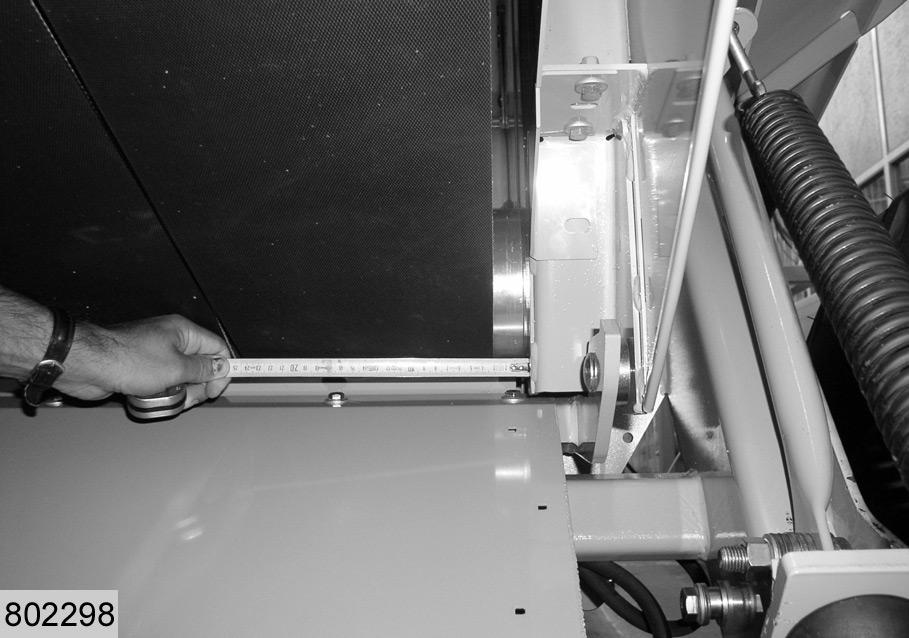

Mesurer, côtés gauche et droit, la distance séparant la paroi de la courroie extérieure. Comparer les mesures obtenues pour chacun des côtés. –Le réglage est bon si la différence entre les mesures effectuées côtés droit et gauche est inférieure à 15 mm. (Fig.15,16)

Conseil !

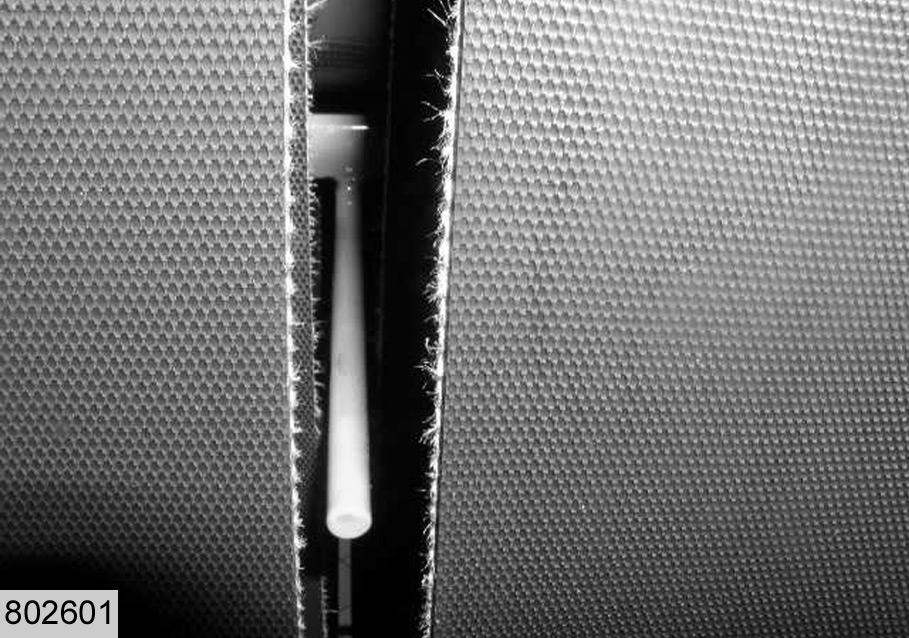

Vérifier l’usure des guides au niveau du racleur du rouleau N°3. Si les guides sont usés, remplacer le racleur : Variant 260 : racleur 842 816.1 Variant 280 : racleur 827 628.3. Voir liste de pièces de rechange.

(Fig.17)

18

19

20

L

21 5.3 Contrôle - Rouleau N°5

Mesurer, côtés gauche et droit, la distance séparant la paroi de la courroie extérieure. Comparer les mesures obtenues pour chacun des côtés. –Le réglage est bon si la différence entre les mesures effectuées côtés droit et gauche est inférieure à 15 mm. (Fig.18,19)

5.4 Contrôle - Rouleau N°6

Contrôler si les courroies ne montent pas sur les guides (L). –Le contact entre les courroies et les guides est possible. (Fig.20,21)

Conseil !

Vérifier l’usure des guides au niveau du rouleau N°6. Si les guides sont usés, les remplacer par: - guides boulonnés 842 689.0 - guides soudés 836 243.0 Voir liste de pièces de rechange.

22

L

23

24

25 5.5 Contrôle - Rouleau N°7

Contrôler si les courroies ne montent pas sur les guides (L). –Le contact entre les courroies et les guides est possible. (Fig.22,23)

Conseil !

Vérifier l’usure des guides au niveau du rouleau N°7. Si les guides sont usés, les remplacer par les guides à souder 836 243.0. Voir liste de pièces de rechange.

5.6 Contrôle - Rouleau N°8

Mesurer, côtés gauche et droit, la distance séparant la paroi de la courroie extérieure. Comparer les mesures obtenues pour chacun des côtés. –Le réglage est bon si la différence entre les mesures effectuées côtés droit et gauche est inférieure à 15 mm. (Fig.24,25)

26 5.7 Contrôle - Rouleau N°9

Vérifier qu’il n’y a pas de contact entre le bras supérieur et la courroie extérieure. (Fig.26)
