6. Réglages - porte fermée
from CLAAS COMBINE VARIANT 260 VARIANT280 ADJUSTING THE ENDLESS BELTS Assembly instructions Manual_DE_EN_
A
B
C 27
28 6. RÉGLAGES - PORTE FERMÉE
6.1 Guidage
–Si le guidage est bon et si tous les points 3 sont bons alors passer à l’étape « 7. Réglages - porte ouverte ». –Si le guidage n’est pas bon ou si un des points 3 n’est pas bon alors passer à l’étape « 6.2 Réglage - Rouleau N°7 ».
6.2 Réglage - Rouleau N°7

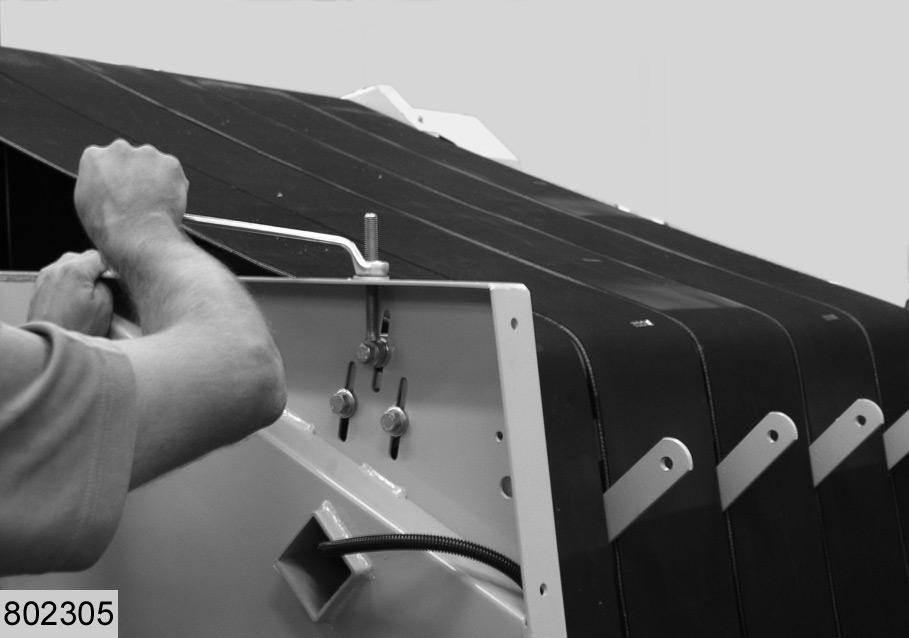

Desserrer les vis M10 (A) de chaque côté de la machine. Régler le rouleau N°7 à l’aide des tiges filetées gauche (B) et droite (C).
Sens de réglage
Si, au niveau des guides du rouleau N°7, les courroies se déplacent vers la gauche, alors remonter le rouleau côté gauche, ou descendre le rouleau côté droit, jusqu’à ce que les courroies se recentrent entre les guides.
Remarque !
La différence entre les longueurs de tige côtés droit et gauche ne doit pas dépasser 15 mm.
(Fig.27,28,29)
29
6.3 Contrôle du guidage
Recommencer les contrôles de l’étape « 5. Guidages des courroies - Contrôles ».
Remarque !
La machine est maintenant réglée pour la porte fermée. Il faut donc effectuer les réglages pour la porte ouverte !
