7. RÉGLAGES - PORTE OUVERTE
7.1 Ouverture de la porte arrière
–Mettre la machine en route. –Faire tourner la machine à faible régime (300 à 350 trs/min) pendant 2 min pour permettre aux courroies sans fin de se mettre en place. –Ouvrir la porte arrière et laisser tourner la machine pendant 30 secondes au maximum. –Arrêter la machine.
Danger !
Arrêter le moteur et retirer la clé de contact avant de procéder à des travaux ou des réglages sur la porte arrière ou dans la chambre de pressage.
–Placer le levier (M) en position de sécurité (Z) pour maintenir la porte ouverte.
Remarque !
Pendant tous les travaux sous la porte ouverte ou dans la chambre de pressage, placer le levier (M) en position de sécurité.
E
P N
F

E

N
P F 30 7.2 Contrôle - Rouleau N°3

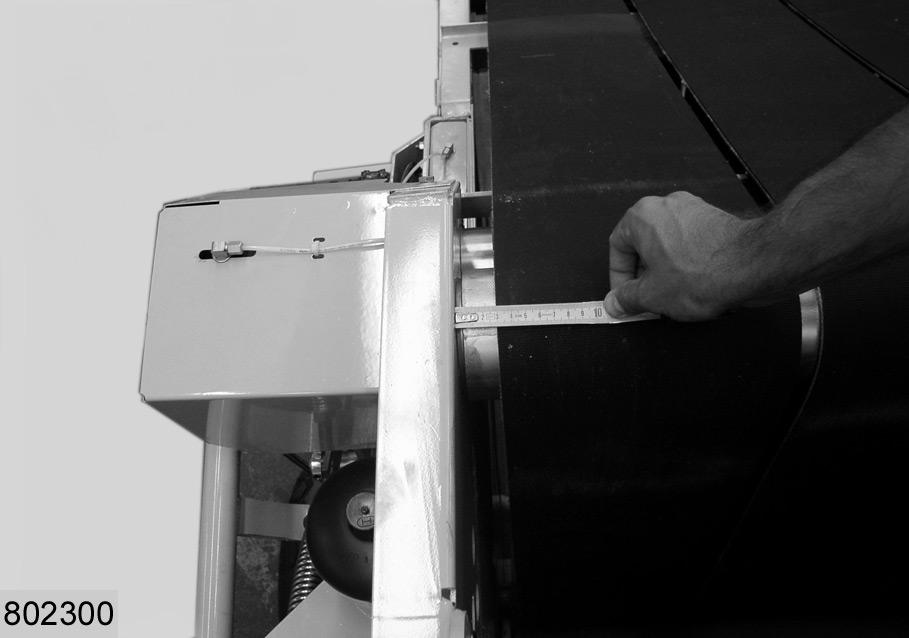

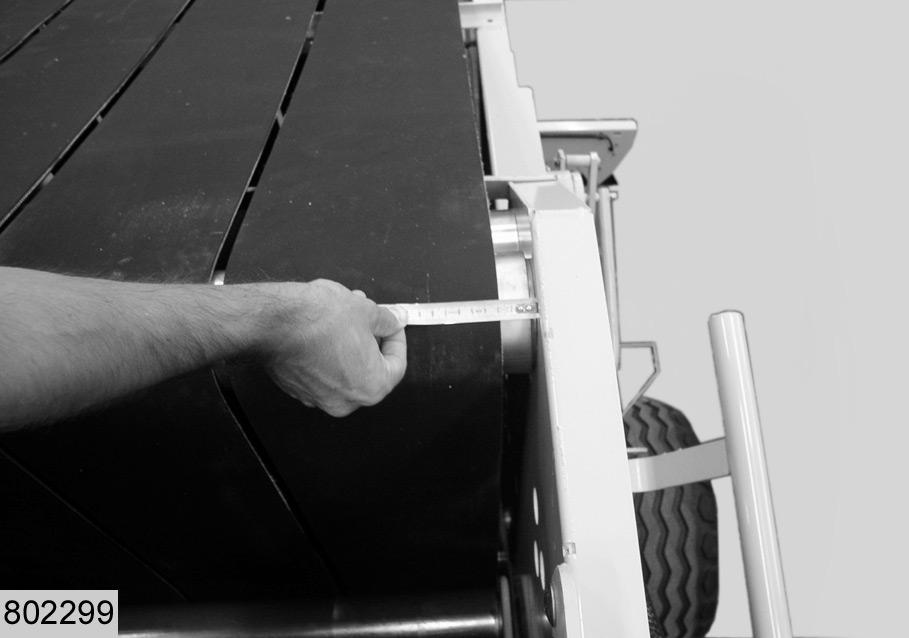

Mesurer, côtés gauche et droit, la distance séparant les parois (E) et (F) des courroies extérieures (N) et (P). –Une distance de 10 mm minimum doit séparer la courroie extérieure de la paroi. Comparer les mesures obtenues pour chacun des côtés. –Le réglage est bon si la différence entre les mesures effectuées côtés droit et gauche est inférieure à 25 mm. (Fig.30,31)
31
32 7.3 Contrôle - Rouleau N°5

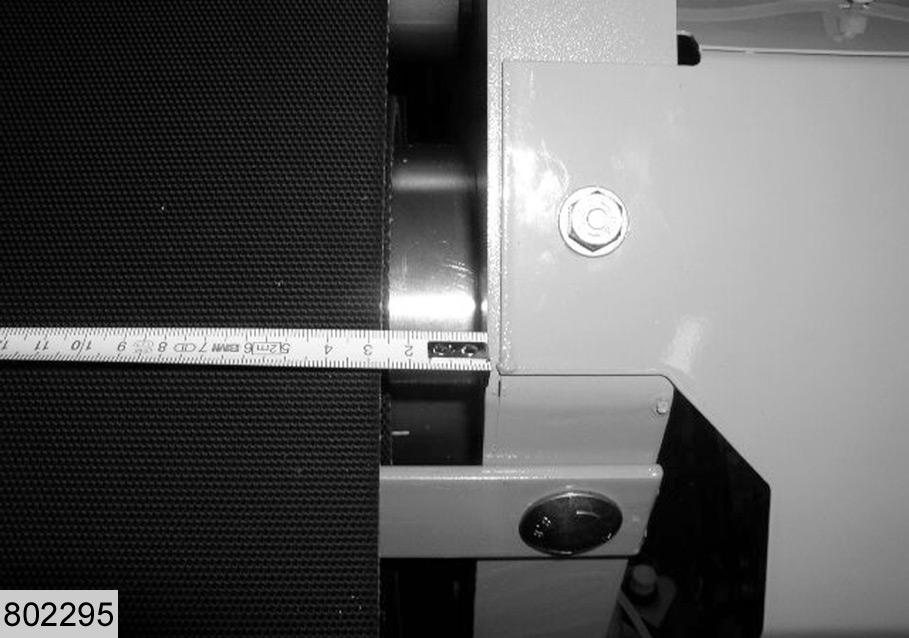

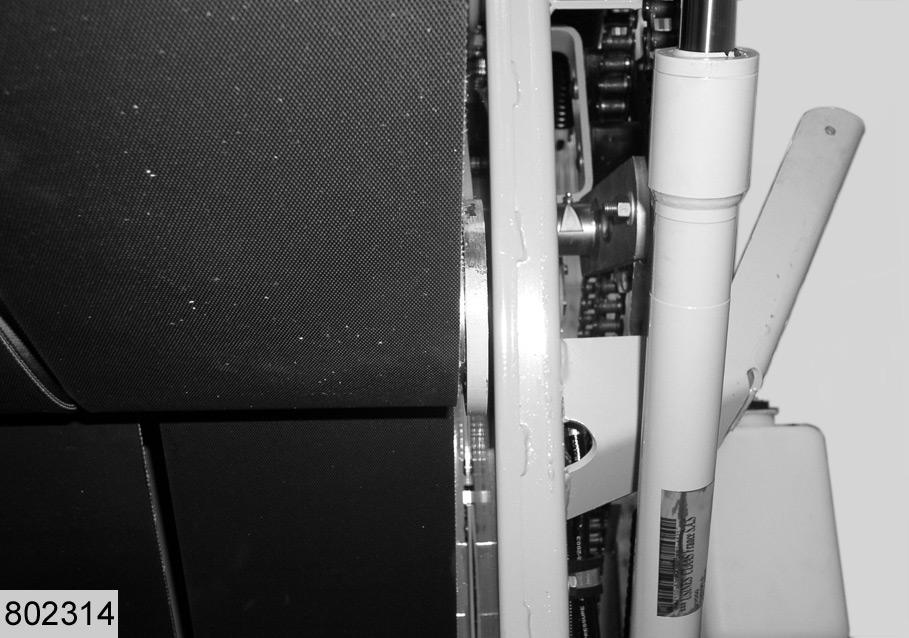

Mesurer, côtés gauche et droit, la distance séparant la paroi de la courroie extérieure. –Une distance de 5 mm minimum doit séparer la courroie extérieure de la paroi. Comparer les mesures obtenues pour chacun des côtés. –Le réglage est bon si la différence entre les mesures effectuées côtés droit et gauche est inférieure à 25 mm. (Fig.32,33)
33
N
E
F P 34 7.4 Contrôle - Rouleau N°8

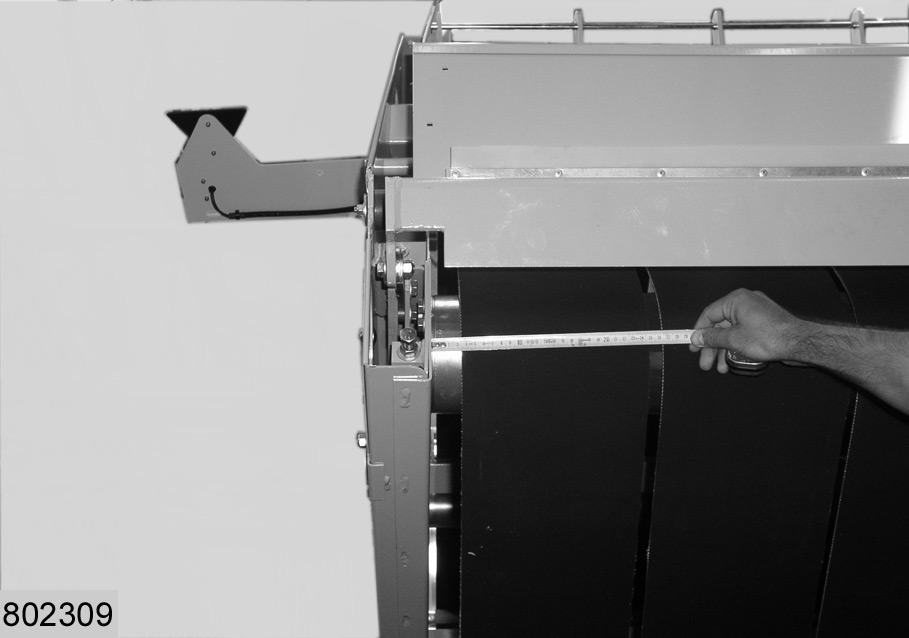

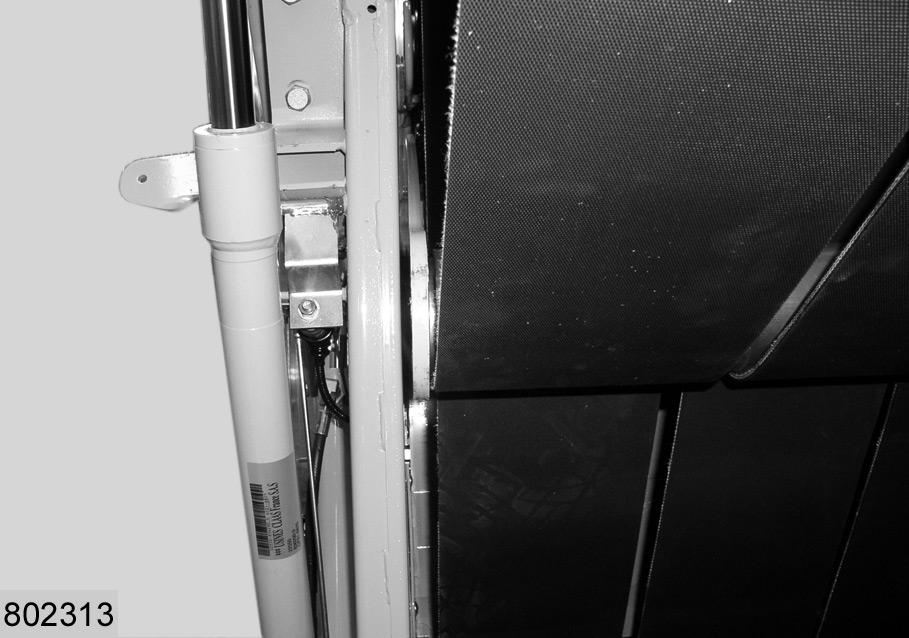

Mesurer, côtés gauche et droit, la distance séparant la paroi de la courroie extérieure. –Une distance de 10 mm minimum doit séparer la courroie extérieure de la paroi. Comparer les mesures obtenues pour chacun des côtés. –Le réglage est bon si la différence entre les mesures effectuées côtés droit et gauche est inférieure à 25 mm. (Fig.34,35)
7.5 Contrôle - Rouleau N°6

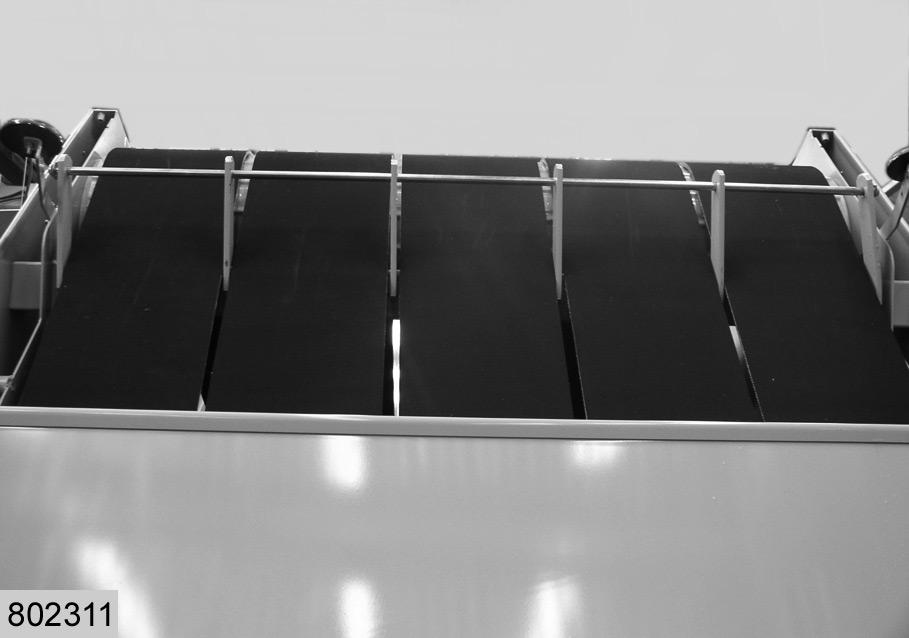

Contrôler si les courroies ne montent pas sur les guides. –Le contact entre les courroies et les guides est possible. (Fig.36)
7.6 Contrôle - Rouleau N°7

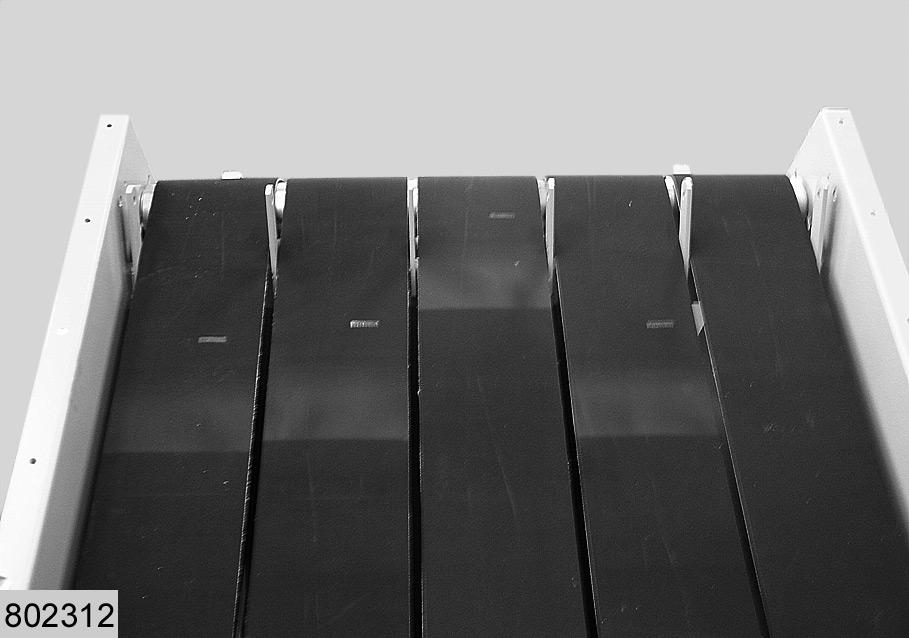

Contrôler si les courroies ne montent pas sur les guides. –Le contact entre les courroies et les guides est possible. (Fig.37)



35
36
37
D
G N

P D

G 7.7 Contrôle - Rouleaux N°2 et N°4
Vérifier qu’il n’y a pas de contact entre le bras inférieur et les courroies extérieures. (Fig.38,39)
38
39
7.8 Guidage
–Si le guidage est bon et si tous les points 7 sont bons alors passer à l’étape « 9. Alignement des bras supérieur et inférieur ». –Si le guidage n’est pas bon ou si un des points 7 n’est pas bon alors passer à l’étape
«8.Ajustage».
