54 9. ALIGNEMENT DES BRAS SUPÉRIEUR ET INFÉRIEUR
9.1 Contrôle

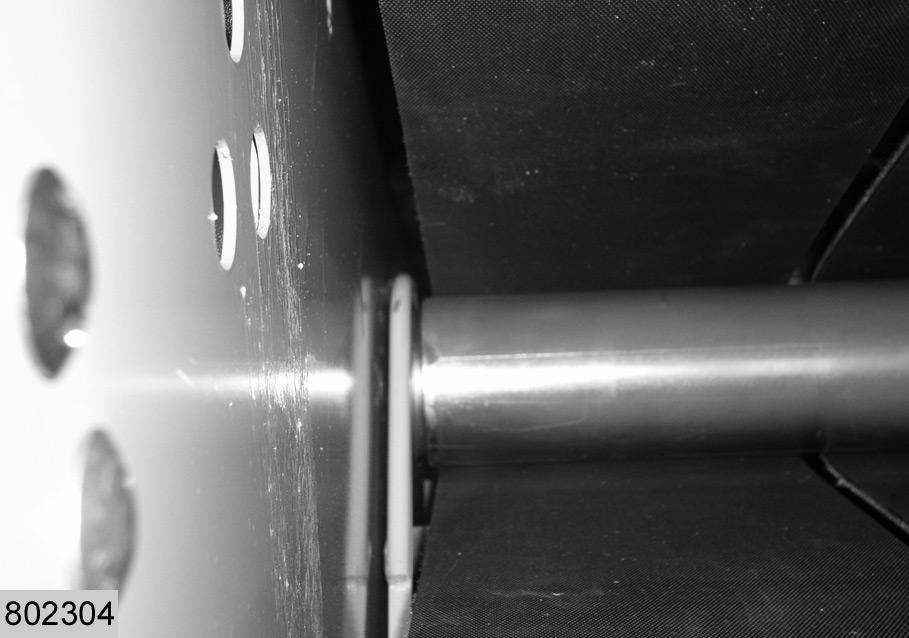

Vérifier qu’il n’y a pas de contact entre le bras supérieur et la courroie extérieure.
9.2 Recentrage du bras supérieur

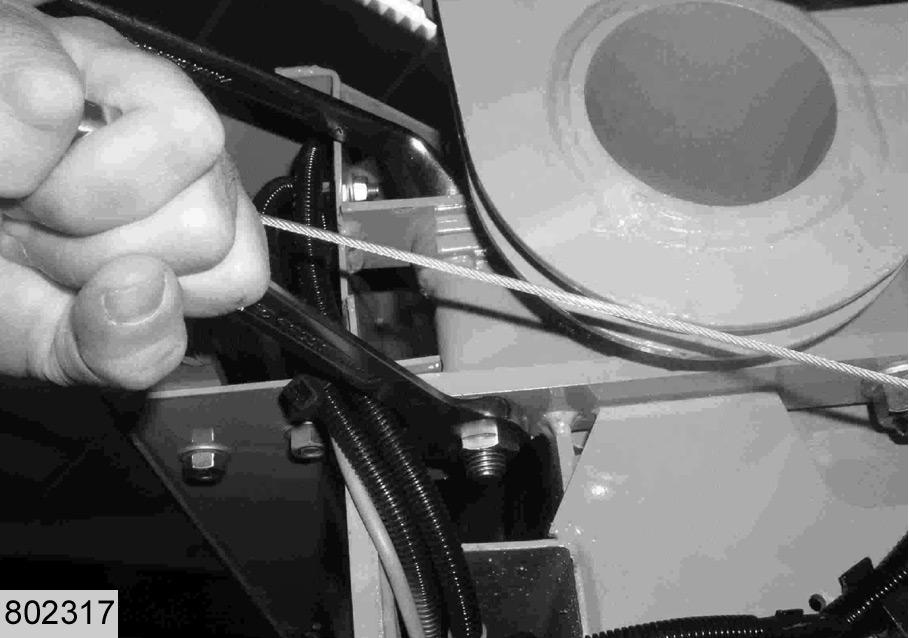

Desserrer les 4 vis M16 de fixation du bras supérieur. (Fig.52)

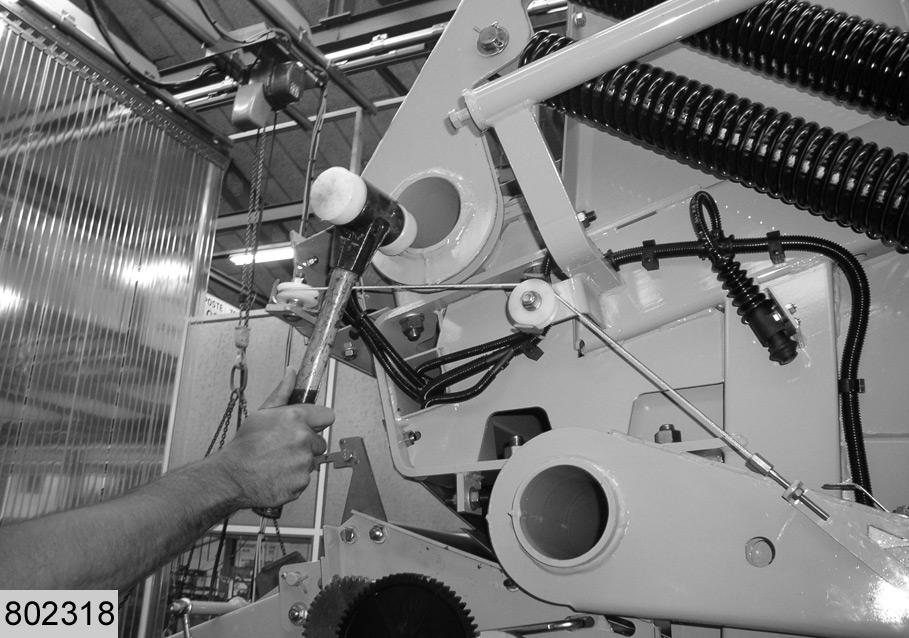

Déplacer le bras supérieur à l’aide d’un maillet : –Si les courroies touchent à gauche, alors taper sur le bras supérieur côté droit. –Si les courroies touchent à droite, alors taper sur le bras supérieur côté gauche. (Fig.53)

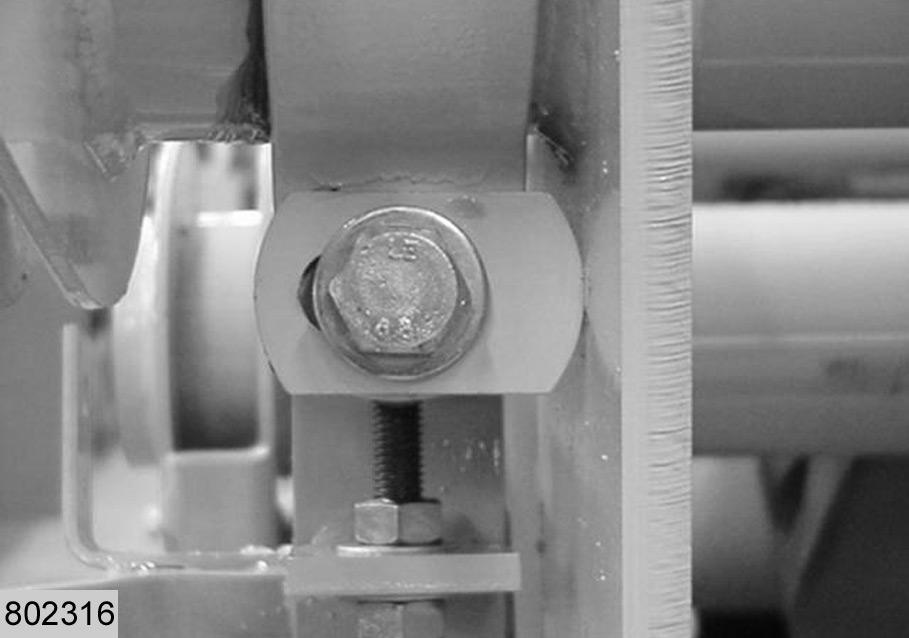

Resserrer les 4 vis M16 tout en vérifiant la position des butées réglables droite et gauche : –Les butées réglables (Q) et le bras (G) doivent être éloignés par un jeu minimal : il ne doit pas y avoir de contact entre le bras et les butées. (Fig.54)
