3. Ausgangsposition – Walze 7 – geschlossene Heckklappe

B

A

C

A

O

M Z 3. AUSGANGSPOSITION – WALZE 7 – GESCHLOSSENE HECKKLAPPE

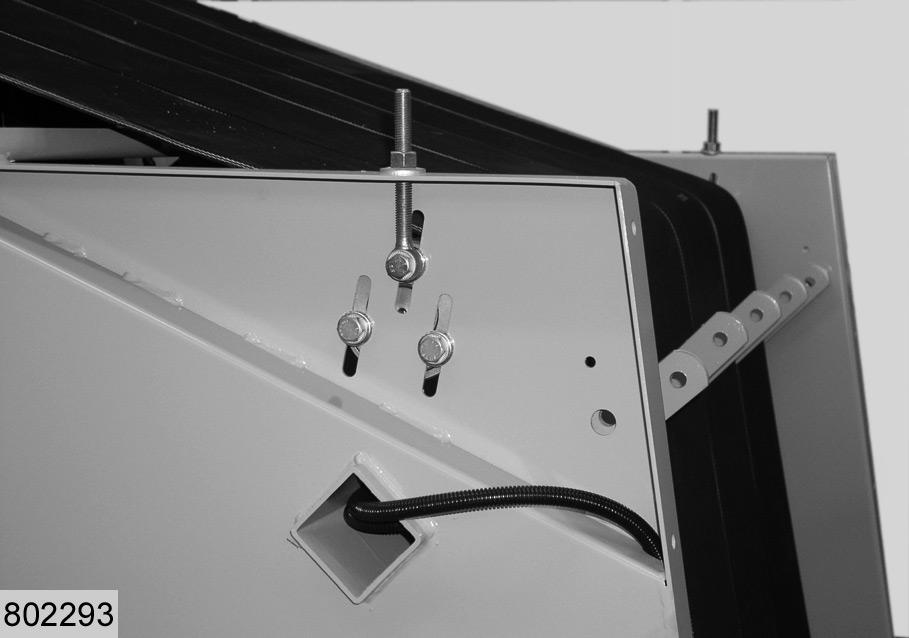

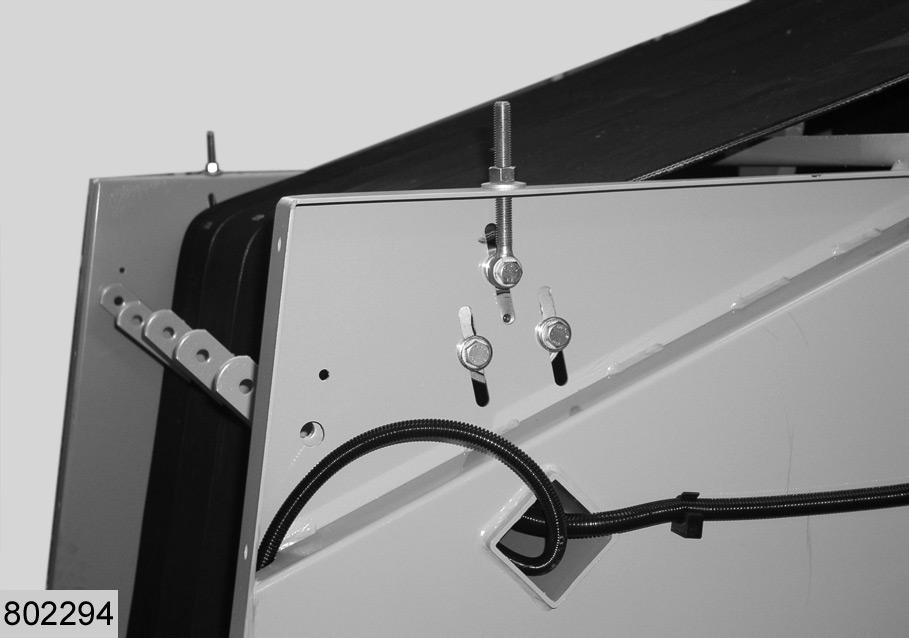

Schrauben M10 (A) auf jeder Seite der Maschine lösen. Walze 7 mit den Gewindestiften links (B) und rechts (C) einstellen: die Schrauben (A) müssen sich in der Mitte der Langlöcher befinden.

(Abb.3,4)

–Maschine 2 Minuten bei geringer Drehzahl (300-350 U/min) laufen lassen, damit die Endlosriemen sich einlaufen. –Heckklappe ganz öffnen. –Maschine und Traktor abstellen.

3

4

5 Gefahr!

Bei allen Arbeiten oder Einstellungen an der Heckklappe und in der Presskammer, Motor abstellen und Zündschlüssel abziehen.

–Hebel (M) in Sicherungsstellung (Z) schalten, um die Klappe offen zu halten.

Beachten!

Der Hebel (M) muss während sämtlicher Tätigkeiten unter der geöffneten Heckklappe oder in der Presskammer grundsätzlich in der Sicherungsstellung (Z) bleiben.

(Abb.5)
