Ausbau / Wiedereinbau Zahnkranz-Kegelrad und Differential - Achse A 87-2 - Vor dem Ausbau des Differentials Markierung zwischen Gehäuse und Differentialdeckel anbringen. - Bei jedem Ausbau des Gehäuses Schrauben (56) wechseln, mit FRENETANCH bestreichen und mit 7 daNm anziehen. Markierung Max. Maß 48 2,73 49 1,33 50 1,63
Min. Maß Max. zulässige Abnutzung 2,67 0,10 mm 1,27 1,57 0,15 mm
36 37
Spiel zwischen Satellitenbolzen und Zahnrad: 0,085 - 0,131
38 34
34
12
38
50 49
48
41
46 45
49 50
35
44
47
43
48
28
56
41
25
29
50 49
42
6
44 46
31
35
45
24
32
49
26 27 12
47
48
50
44
41 30
36
33
43
34 41
35
45 48 46
37
36
54 56
37
37 36
42 D11-017
44
6 54
25
24
26
27
28
29
30
31
32
33

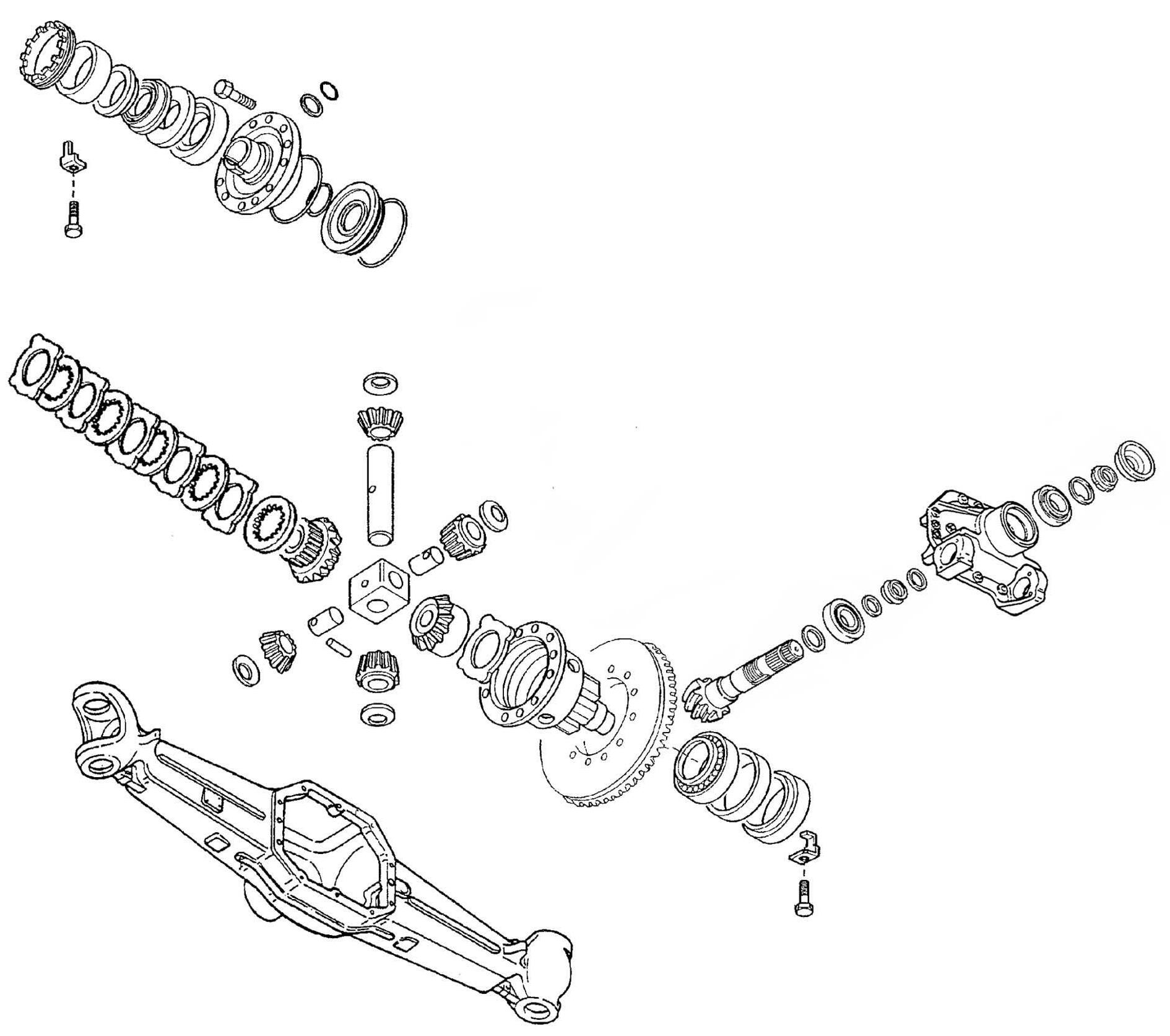

Kegelrad (6) Zylinderhalterung (12) Flansch (24) Zahnkranz und Kegelrad (25) Einstellkeil(e) (26) Kegellager (27) Scheibe (28) Zwischenstück (29) Scheibe (30) Kegellager (31) Scheibe (32) Mutter (33) Lippendichtung
D11-017a
60 05 029 694 - 10.2003 - DE MR 332 - 06.2002 - DE
Differential (34) Schraube (35) Halterung (36) Mutter (37) Kegellager (38) Differentialgehäuse (41) Geriffeltes Planetenrad (42) Nuss (43) Differentialachse (44) Halbe Differentialachsen (45) Satelliteräder (46) Kegelscheiben (47) Stift (48) Scheibe der Dicke 2,73 (49) Scheibe der Dicke 1,33 (50) Gegenplatten der Dicke 1,63 (54) Deckel (56) Schraube
