RADKRANZ KEGELRAD UND DIFFERENTIAL - ACHSE A 87-2 ................................................. D1-1

Ausbau / Wiedereinbau

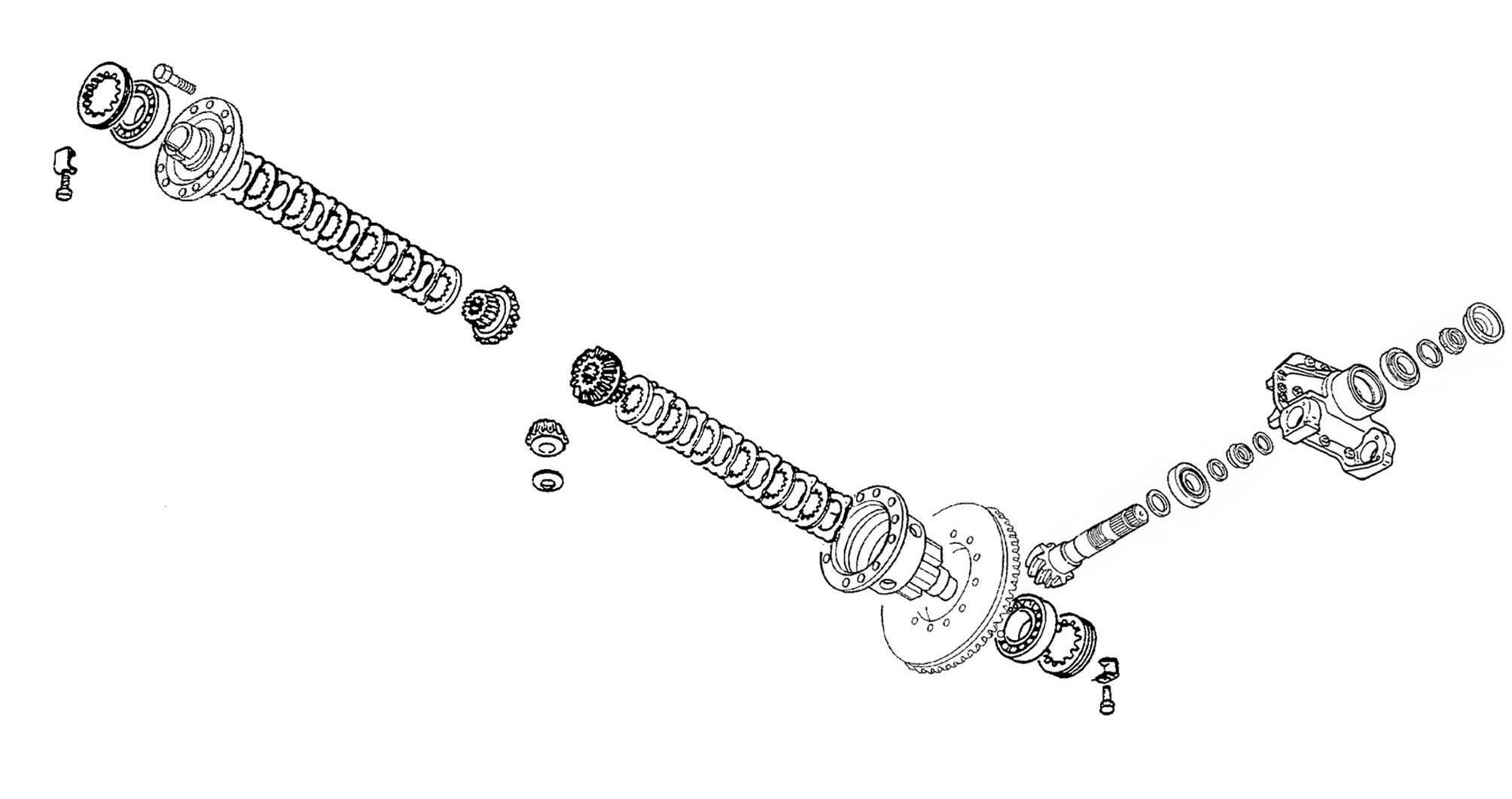

Zahnkranz-Kegelrad und Differential - Achse A 87-2

-Vor dem Ausbau des Differentials Markierung zwischen Gehäuse und Differentialdeckel anbringen. -Bei jedem Ausbau des Gehäuses Schrauben (56) wechseln, mit FRENETANCH bestreichen und mit 7 daNm anziehen.

MarkierungMax. Maß Min. MaßMax. zulässige Abnutzung

48 2,73 2,67 0,10 mm 49 1,33 1,27 50 1,63 1,57 0,15 mm

Spiel zwischen Satellitenbolzen und Zahnrad: 0,085 - 0,131

34 12 38 50 49 46 48 41 45 44 47 43 48

35 56

50 49

6

32 31 29 28 25 34

35

41

36

33 30 12 27 26 36

24

36

37 37

42

44

D11-017a

6

25

26

28

30

32 54

24

27

29

31

33

Kegelrad

(6) Zylinderhalterung (12) Flansch (24) Zahnkranz und Kegelrad (25) Einstellkeil(e) (26) Kegellager (27) Scheibe (28) Zwischenstück (29) Scheibe (30) Kegellager (31) Scheibe (32) Mutter (33) Lippendichtung

37

38

49

50

41

48

44 42

44

46

47 45

49

50

43 45 46 41 48 34

35

54

56

37

Differential

(34) Schraube (35) Halterung (36) Mutter (37) Kegellager (38) Differentialgehäuse (41) Geriffeltes Planetenrad (42) Nuss (43) Differentialachse (44) Halbe Differentialachsen (45) Satelliteräder (46) Kegelscheiben (47) Stift (48) Scheibe der Dicke 2,73 (49) Scheibe der Dicke 1,33 (50) Gegenplatten der Dicke 1,63 (54) Deckel (56) Schraube

D11-017

Bild 9
