RADKRANZ KEGELRAD UND DIFFERENTIAL - ACHSE A 86-1 ................................................. D1-1
from Claas ARES 506 - 606 Kapitel D1-1 - STANDARD-VORDERACHSE 60 0502 990 5 5122009 Repair Manuals DE PDF
Ausbau / Wiedereinbau
Zahnkranz-Kegelrad und Differential - Achse A 86-1
-Vor dem Ausbau des Differentials Markierung zwischen beiden Gehäusen anbringen. -Bei jedem Ausbau des Gehäuses Schrauben (56) wechseln, mit FRENETANCH bestreichen und mit 7 daNm anziehen.
MarkierungMax. Maß Min. MaßMax. zulässige Abnutzung
48 2,83 2,77 0,10 mm 49 1,53 1,47 50 1,63 1,57 0,15 mm
Spiel zwischen Satellitenbolzen und Zahnrad: 0,085 - 0,131
34 12 50 49 46 48 41 38 45
35 43 48 56
50 49
41
36
37
47
D11-016a
6
25
26
28
30
32 54
24
27
29
31
33 36
37 34
35 36
37
38
49
50
47
46
6
32 31 48
41
43 45
41
48
29 28 25
12 27 45
46
26
24 56 49
50
34
35
54
37
36
33 30

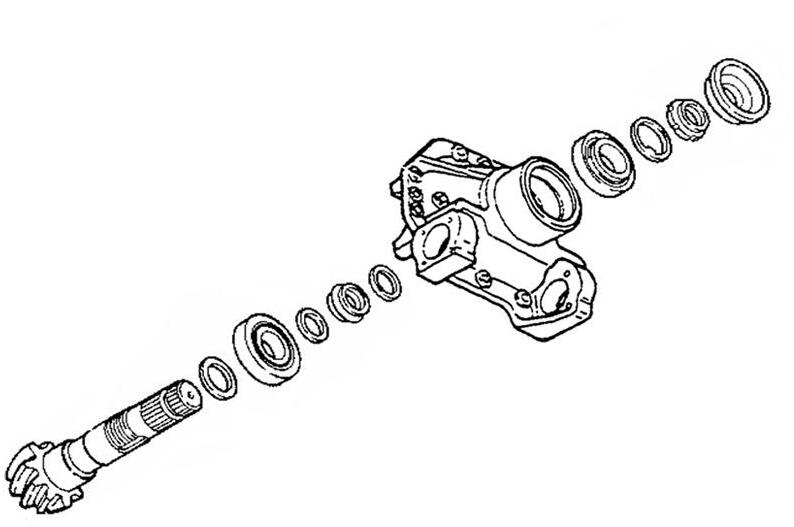

Kegelrad
(6) Zylinderhalterung (12) Flansch (24) Zahnkranz und Kegelrad (25) Einstellkeil(e) (26) Kegellager (27) Scheibe (28) Zwischenstück (29) Scheibe (30) Kegellager (31) Scheibe (32) Mutter (33) Lippendichtung
Differential
(34) Schraube (35) Halterung (36) Mutter (37) Kegellager (38) Differentialgehäuse (41) Geriffeltes Planetenrad (43) Differentialachse (45) Satellitenräder (46) Kegelscheiben (47) Stift (48) Scheibe der Dicke 2,83 (49) Scheibe der Dicke 1,53 (50) Gegenplatten der Dicke 1,63 (54) Differentialgehäuse (56) Schraube
