RADKRANZ KEGELRAD UND DIFFERENTIAL - ACHSE A 88-3 ................................................. D1-1

Ausbau / Wiedereinbau

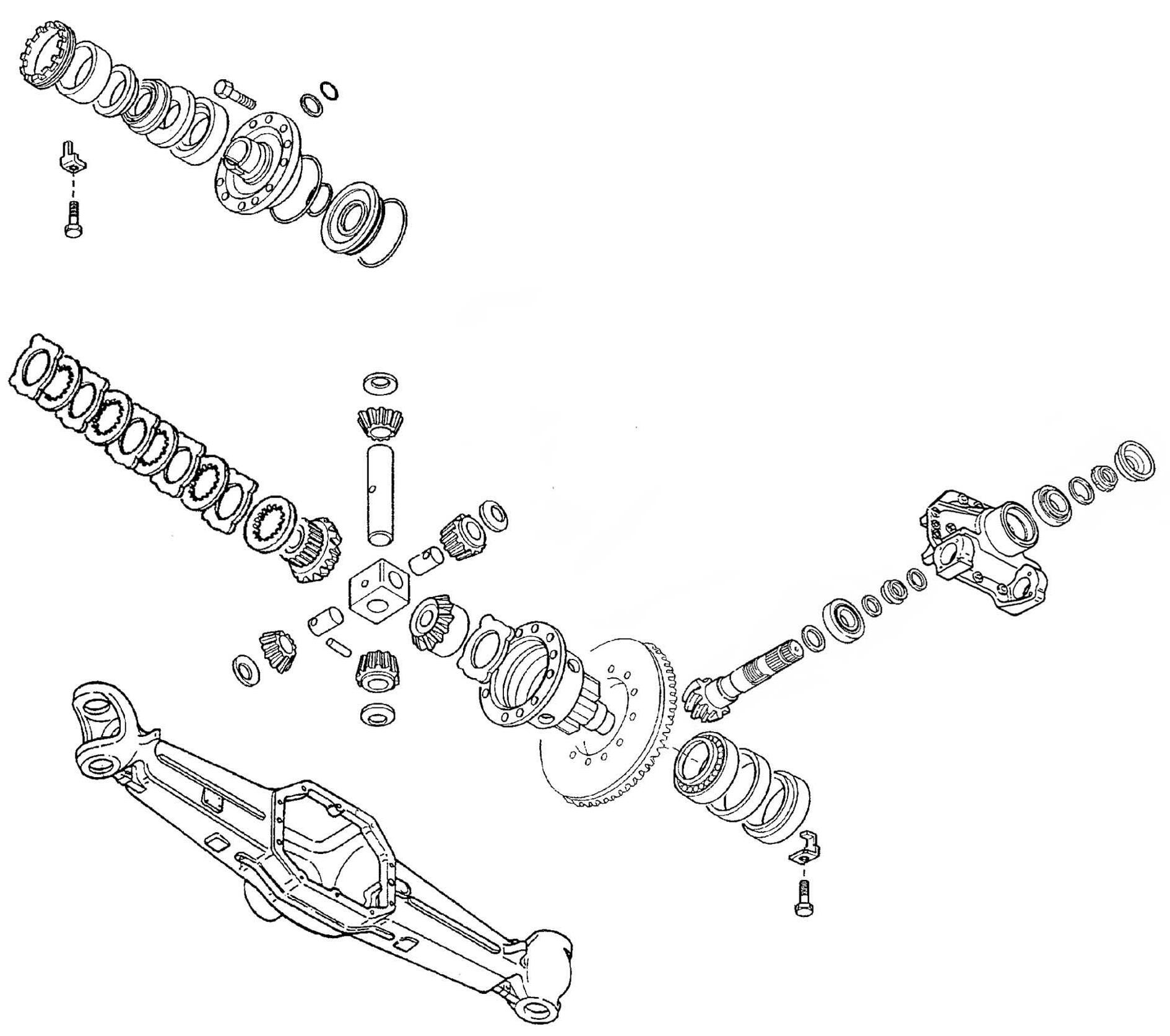

Zahnkranz-Kegelrad und Differential - Achse A 88-3

Hinweis: Bei dieser Vorderachse wird die Steuerung des Einkuppelns von der UCE DRIVETRONIC kontrolliert. Siehe das Kapitel (G3) betreffend der elektrischen Reparaturarbeiten.

-Vor dem Ausbau des Differentials Markierung zwischen Gehäuse und Differentialdeckel anbringen. -Systematisch alle Dichtungen wechseln. -Bei jedem Ausbau des Gehäuses Schrauben (56) wechseln, mit FRENETANCH bestreichen und mit 7 daNm anziehen. -Auf korrekte Positionierung der Scheibe (63) und der Dichtung (64) beim Wiedereinbau achten (mit Fett in der Position halten).

34 12 46 38 39 40 45 47 44 43 48 50 49

56

35 52

51

6 29 28 25

32 31 34

35

24

12

36

37

42

6

D11-018a

25

26

28

30

32 24

27

29

31

33 53

57

58

62

41

59 60 61 63 64

54

55

33

D11-018

30

Kegelrad

(6) Zylinderhalterung (12) Flansch (24) Zahnkranz und Kegelrad (25) Einstellkeil(e) (26) Kegellager (27) Scheibe (28) Zwischenstück (29) Scheibe (30) Kegellager (31) Scheibe (32) Mutter (33) Lippendichtung

Differential

(34) Schraube (35) Halterung (36) Mutter (1,3 daNm) (37) Kegellager (38) Differentialgehäuse (39) Scheibe (40) Glattes Planetenrad (41) Geriffeltes Planetenrad (42) Nuss (43) Differentialachse (44) Halbe Differentialachsen (45) Satellitenräder

36

37

38

39

40

47

27 26

46 45 44

43

45

46

52 42

41

49

48

63

64 51

53

55

54

57

(46) Kegelscheiben (47) Stift (48) Scheibe (49) Scheiben (50) Gegenplatten (51) Kolben (52) O-Ring außen (53) O-Ring innen (54) Deckel (55) O-Ring (56) Schraube (Frenetanch + 7 daNm) (57) Kegellager (58) Scheibe (59) Ring (60) Dichtung (61) Ring (62) Mutter (63) Scheibe (64) O-Ring

56

58

59

60

61

62

Bild 10
