BI617158
Bucyrus International, Inc. 395HR Electric Mining Shovel

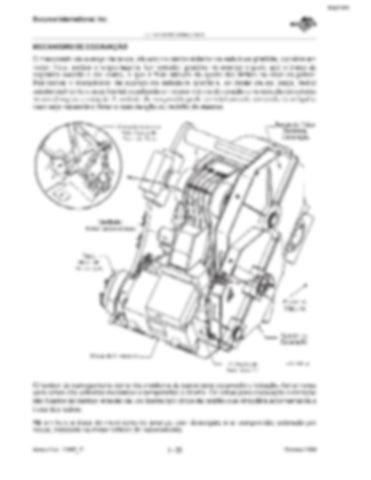

MECANISMO DE ESCAVAÇÃO O maquinário de avanço da lança, situado no centro anterior da estrutura giratória, consiste em motor, freio, tambor e engrenagens. Um encoder giratório no avanço impede que o braço da caçamba exceda o seu curso, o que é feito através do ajuste dos limites no visor do painel. Posicionar o maquinário de avanço na estrutura giratória, ao invés de na lança, reduz substancialmente o peso frontal, resultando em menor inércia de rotação e na redução do esforço necessário para a rotação. A unidade do maquinário pode ser inteiramente removida da máquina caso seja necessário fazer a manutenção ou revisão da mesma.
IO tambor de carregamento comanda o sistema de cabos para escavação e retração. As ranhuras para cabos são usinadas no tambor e temperadas a chama. Os cabos para escavação e retração são fixados no tambor através de um tirante tipo virola de moitão que simplifica enormemente a troca dos cabos. Há um freio a disco do movimento de avanço, com desengate a ar comprimido, acionado por molas, instalado no motor elétrico de acionamento. Manual No. 10667_P
1 - 30
Outubro 2008
