Bucyrus International, Inc. 395HR Electric Mining Shovel

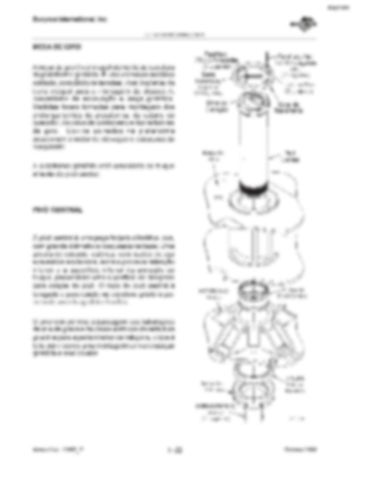

MESA DE GIRO A mesa de giro é o principal elemento da estrutura da plataforma giratória. É uma estrutura metálica soldada, com alívio de tensões, com lingüetas da trava integral para a montagem do chassis A, mecanismo de escavação e lança giratória. Medidas foram tomadas para montagem dos prolongamentos da plataforma, da cabine do operador, da caixa de contrapeso e dos redutores de giro. Coxins usinados na plataforma posicionam o motor de elevação e estruturas do maquinário. A plataforma giratória está conectada ao truque através do pivô central.
PIVÔ CENTRAL
O pivô central é uma peça forjada cilíndrica, oca, com grande diâmetro e rosqueada na base. Uma arruela de encosto, esférica, com núcleo de aço e revestida em bronze, entre a porca de retenção inferior e a superfície inferior da armação do truque, proporciona uma superfície de desgaste para cargas do pivô. O topo do pivô central é tarugado e parafusado na estrutura giratória por meio de uma braçadeira fendida. O pivô oco permite a passagem das tubulações de ar e de graxa e de cabos elétricos da estrutura giratória para a parte inferior da máquina, o que é feito por meio de uma montagem com articulação giratória e anel coletor.
