TILSLUTNING AF ET STARTHJÆLPBATTERI

Advarsel

Hvis elektrolytten i et batteri er frosset, kan det eksplodere hvis der gøres forsøg på at oplade batteriet, eller hvis motoren forsøges startet med et starthjælpbatteri. Hold altid batteriet opladet for at forhindre at elektrolytten fryser.

Advarsel

Forkert tilslutning af startkabler, eller kortslutning af batteripolerne kan medføre et uheld. Forbind startkablerne efter instruktionerne i denne instruktionsbog.

VIGTIGT: Kontroller at starthjælpbatteriets spænding er den samme som maskinens system (12 volt).

1.Åbn batterikassen og fjern derefter værktøjskassen.

2.Tag poldækslerne af.

3.Forbind plus-startkablet (+) til pluspolen (+) på maskinens batteri.

4.Forbind det negative (-) jumperkabel til an af tankens fastgørelsesskruer (1).

5.Start motoren.

6.Tag først minus-startkablet (-), og derefter plusstartkablet (+) af starthjælpbatteriet.

7.Sæt poldækslerne på plads.

8.Placér værktøjskassen og luk batterikassen.

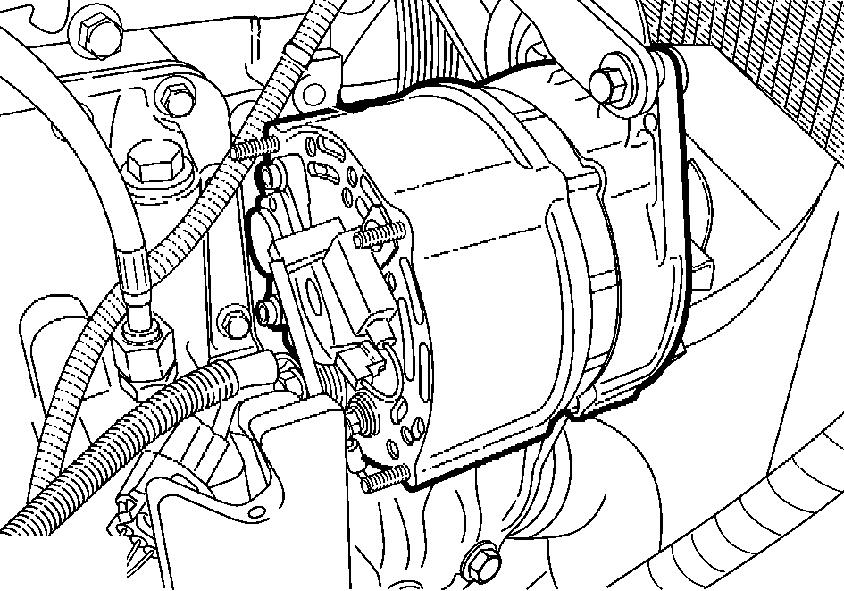

Generator Servicespecifikationer

Eftersyn..............................................................................................................................For hver 1000 timer

Advarsel

Før der udføres svejsning på maskinen, eller reparationsopgaver på det elektriske system, afbryd da B+ og D+ ledningerne fra generatoren. Når ledningerne tilsluttes igen, kontroller da mærkningen på ledningerne.

VIGTIGT: Brug ikke en damprenser eller et rensemiddel til rengøring af generatoren.

Lad den autoriserede forhandler kontrollere generatoren.

BEMÆRK: Kontroller at polbeskytterne er monteret rigtigt.

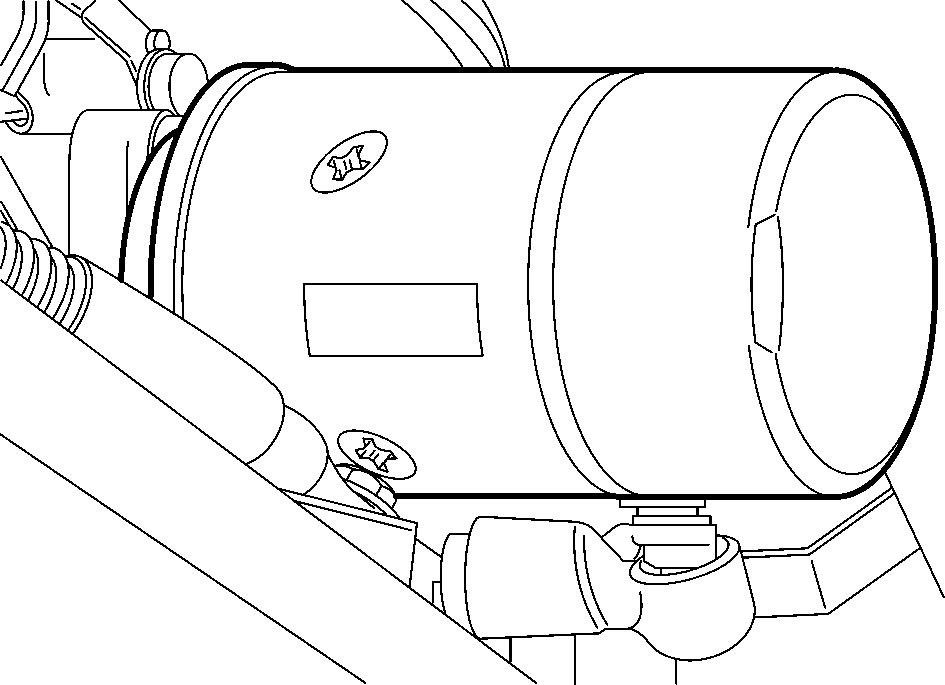

Startermotor Servicespecifikationer

Eftersyn..............................................................................................................................For hver 1000 timer

Lad den autoriserede forhandler kontrollere startmotoren.

BEMÆRK: Kontroller at polbeskytterne er monteret rigtigt.

Udskiftning Af En P Re

VIGTIGT: Rør aldrig en halogenpære med fingrene. Hold om den med en ren klud.

FØRERHUSETS LYS

1.Fjern glasset (1) - skru det af ved at dreje det 90° gennem dets midterrille.

2.Tag pæren (2) ud, og anbring en ny pære med samme styrke (10 W).

3.Monter glasset igen (1).

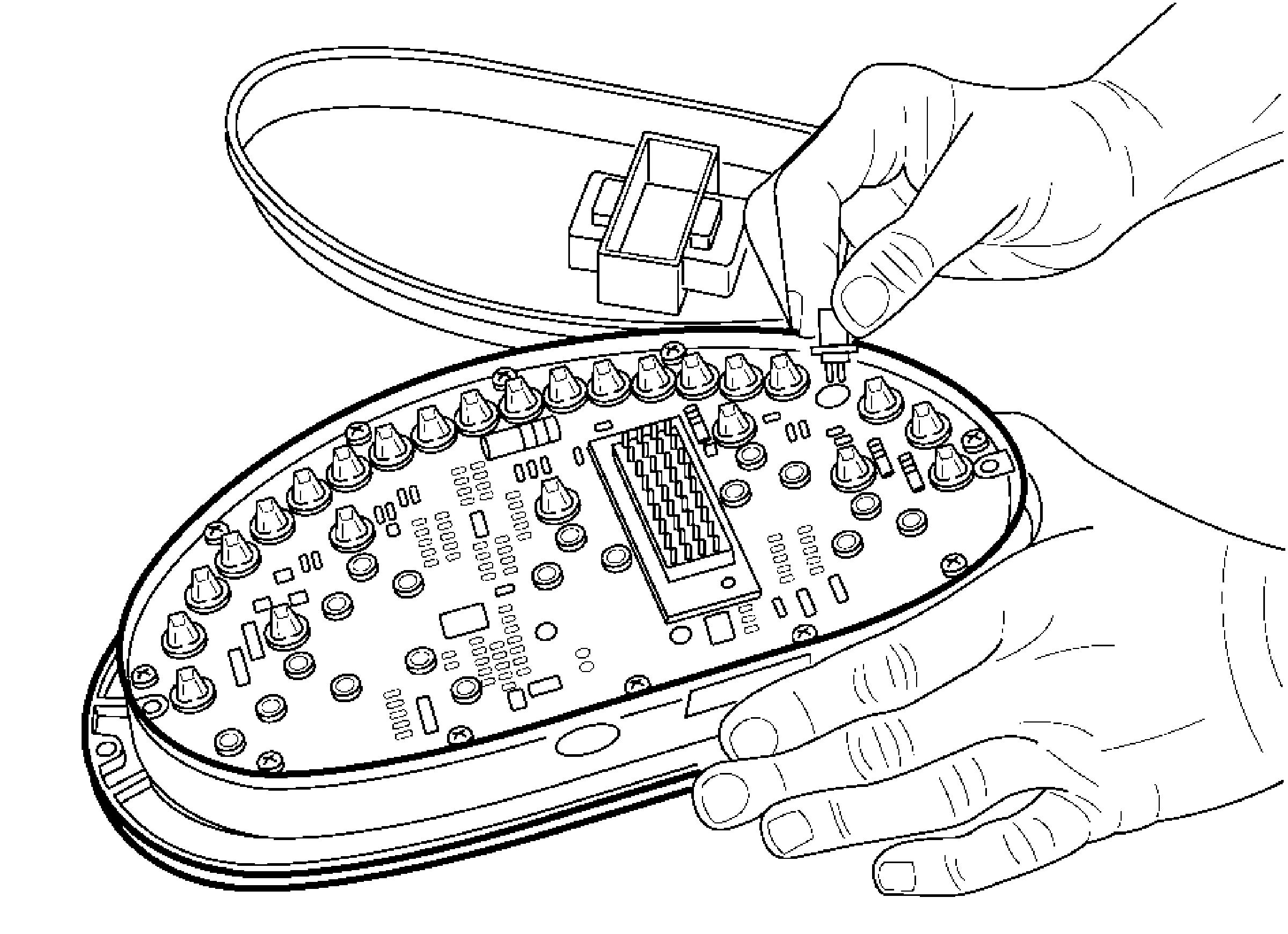

Instrumentpanelets Belysning

1.Sæt batteriets hovedkontakt i OFF-position (strøm afbrydes i systemet).

2.Fjern de to skruer, der fastholder instrumentbrættet til panelet. Afbryd den elektriske forbindelse bag instrumentbrættet.

3.Fjern instrumentbrættet og vend det på hovedet. Fjern de to skruer fra dækslet.

4.Fjern dækslet.

5.Drej stikket mod venstre, træk stik-/pæresamlingen (1,2 W) ud og udskift det.

6.Sæt dækslet forsigtigt på, så forseglingen ikke beskadiges.

7.Montér de to skruer, og foretag den elektriske forbindelse.

8.Montér instrumentpanelet på konsollen. Skru de to monteringsskruer i.

9.Sæt batteriets hovedkontakt i ON-position (strøm forsynes i systemet).

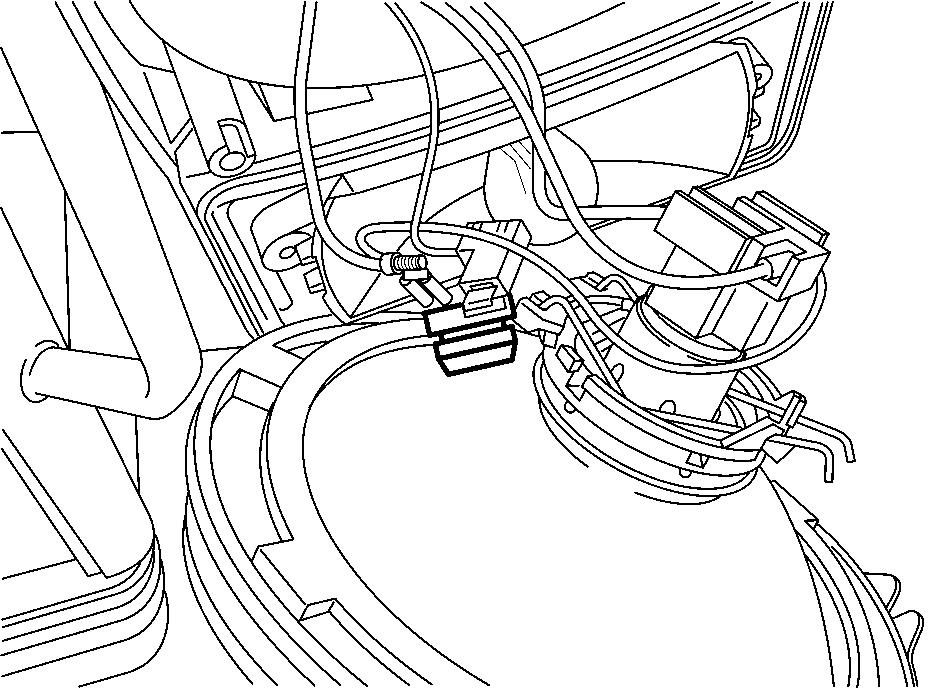

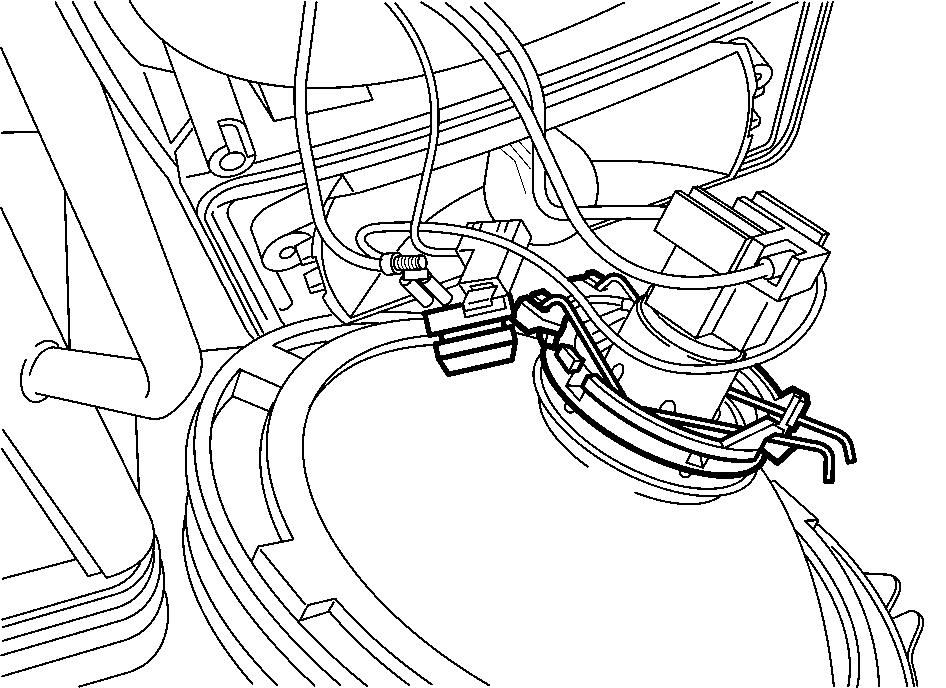

K Relys Og Positionslys

1.Fjern de fire skruer, fjern monteringsrammen og fjern lygteenheden.

2.Fjern proppen fra lygtebasen. Drej clipsen bagud, fjern den defekte pære og erstat den med en tilsvarende ny (60/55 W).

3.Montér lygteenheden. Montér monteringsrammen og de fire skruer. Hvis du vil udskifte en sidelyspære, skal du udføre trin 1, fjerne pæren og sætte en ny pære i med samme spænding (4W). Montér monteringsrammen og de fire skruer.

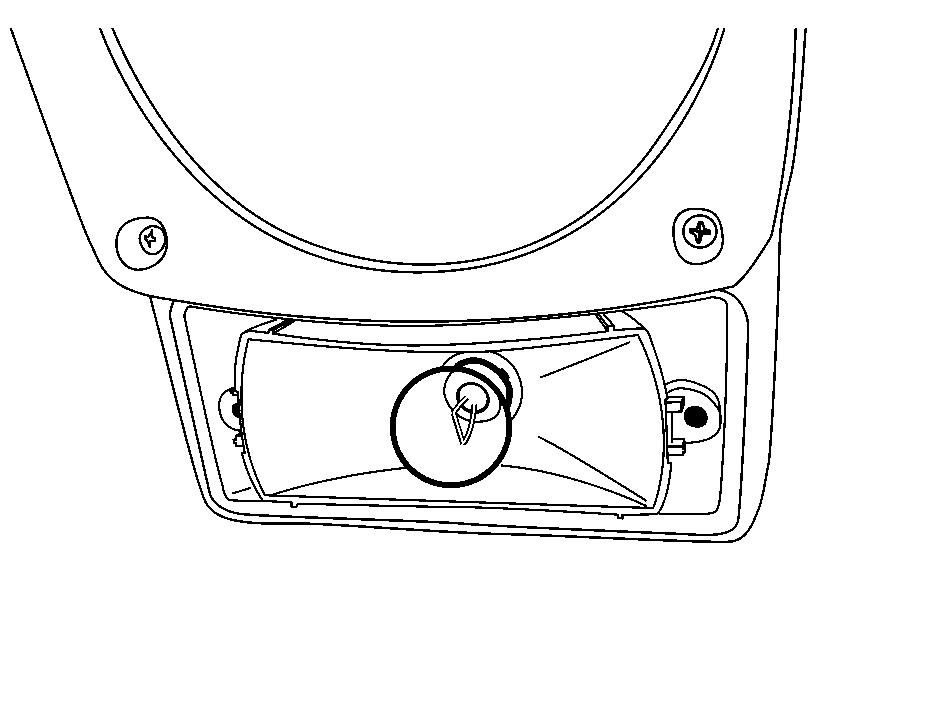

Forreste Retningsviser

1.Afmonter de to skruer, og tag glasset af.

2.Tag pæren ud, og sæt en ny pære med samme styrke (21 W) på plads.

3.Sæt glasset på plads, og monter de to skruer.

BAGLYGTER (Sideforskydnings-version)

1.Afmonter de to skruer, og tag glasset af.

2.Tag pærerne ud, og sæt nye pærer med samme styrke på plads. (1) Blinklys (21 W). Stop/Sidelys (21/5 W).

3.Sæt glasset på plads, og monter de to skruer.

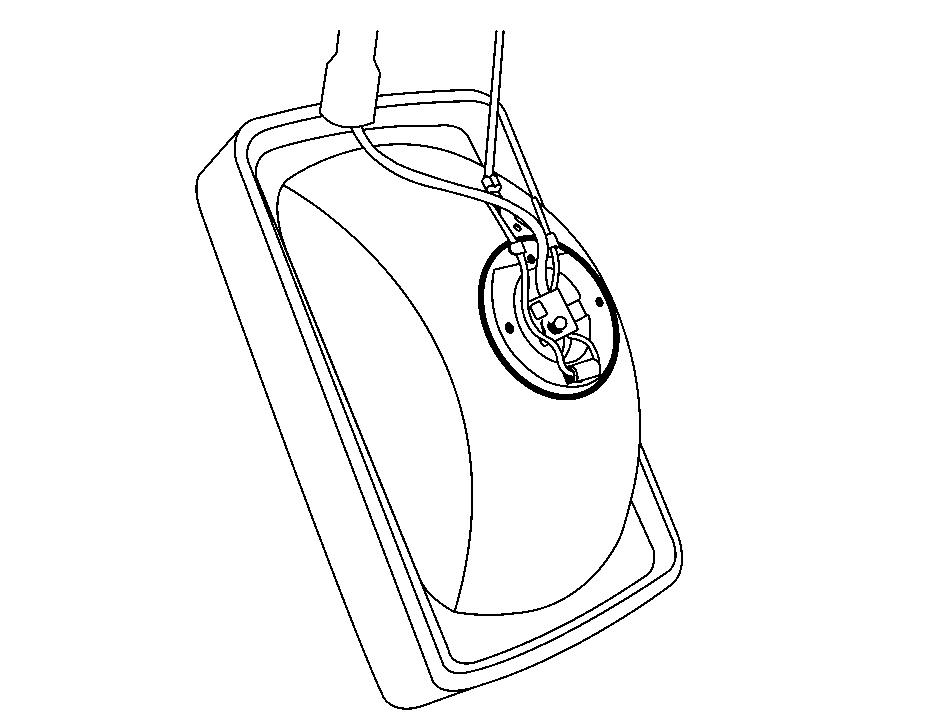

Forreste Og Bagerste Arbejdslygter

1.Fjern skruen og tag lygteenheden ud.

2.Fjern klipsen og pæreholderen. Tag pæren ud, og sæt en ny pære med samme styrke (55 W) på plads.

3.Sæt pæreholderen og klipsen på plads.

4.Anbring lygteenheden ved hjælp af skruerne.

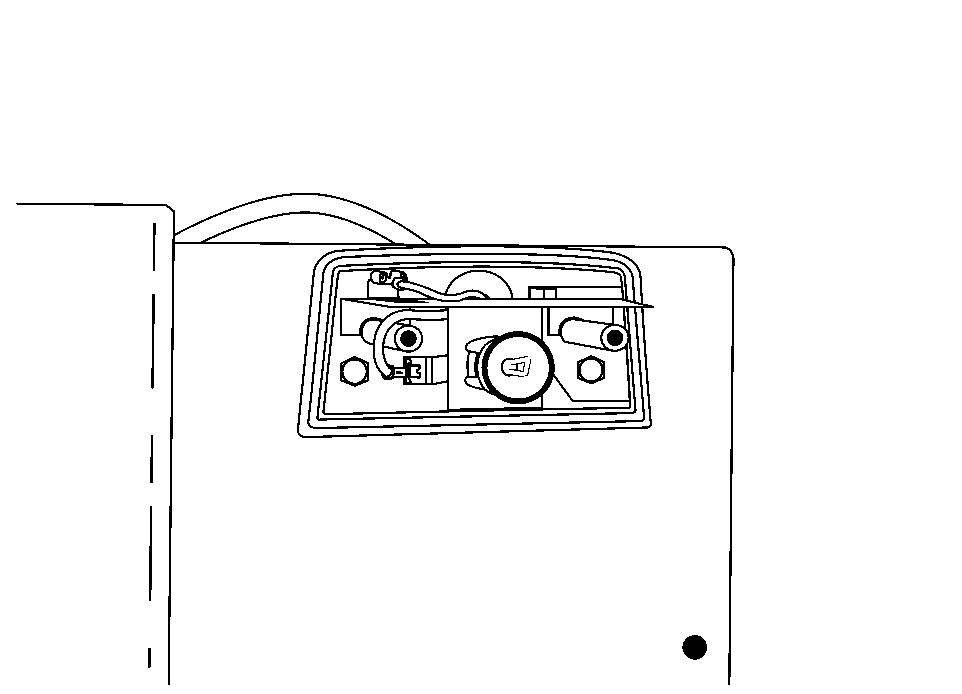

NUMMERPLADELYS

(Gælder bestemte lande)

1.Afmonter de to skruer, og tag glasset af.

2.Tag pærerne ud, og sæt nye pærer med samme styrke (10 W) på plads.

3.Sæt glasset på plads, og monter de to skruer.

Rotorblink

(Gælder bestemte lande)

1.Skru linsen af, fjern pæren og sæt en ny pære med samme styrke (55 W) i. Skru glasset på plads igen.
