BEMÆRKNINGER

BETJENINGSHÅNDTAG/INSTRUMENTER/TILBEHØR

FØRERKABINENS DØRE

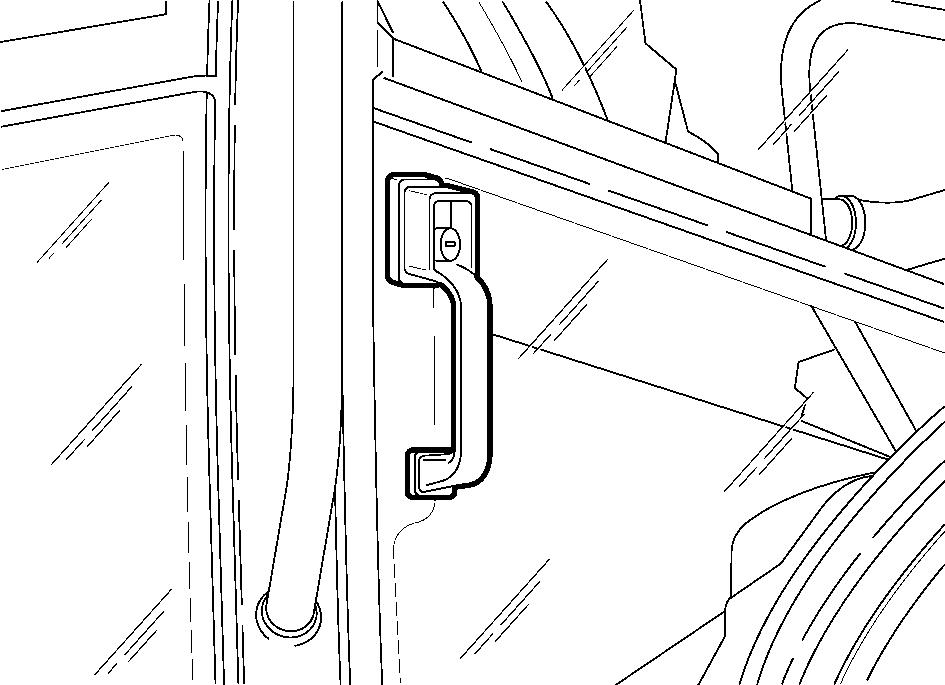

Højre og venstre dør åbnes udefra ved at skubbe låsen indad og hive i håndtaget (1).

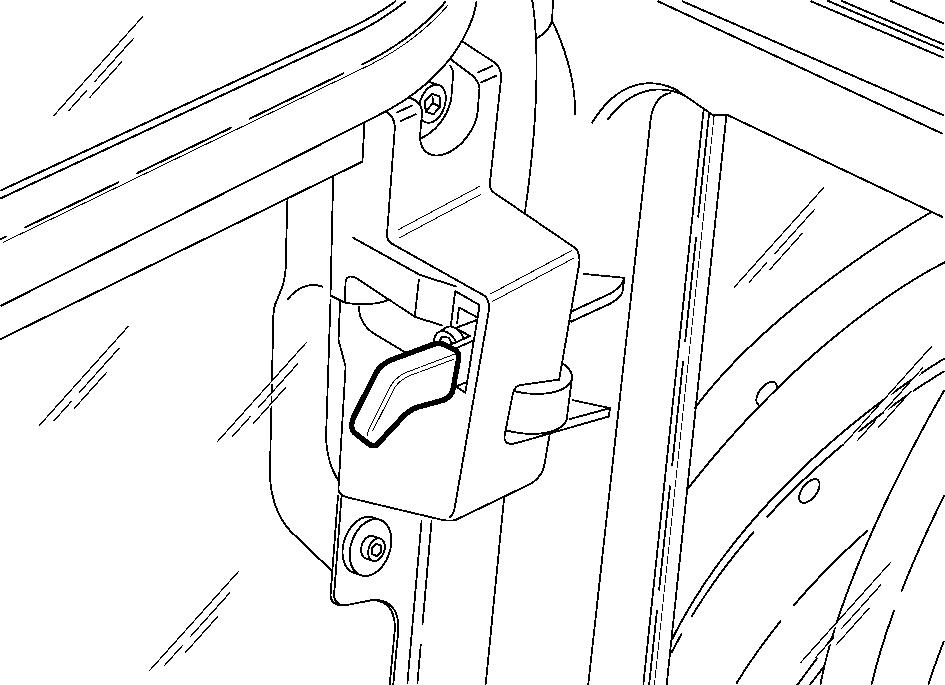

Løft låsearmen (2) for at åbne højre og venstre dør indefra.

VIGTIGT: Brug venstre dør til ind- og udstigning fra førerkabinen. Højre dør er kun beregnet som nødudgang.

Advarsel

Kontroller at dørene er lukket rigtigt, før kørsel påbegyndes.

BEMÆRK: Brug startnøglen til at låse dørene.

Trin Og Gribeh Ndtag

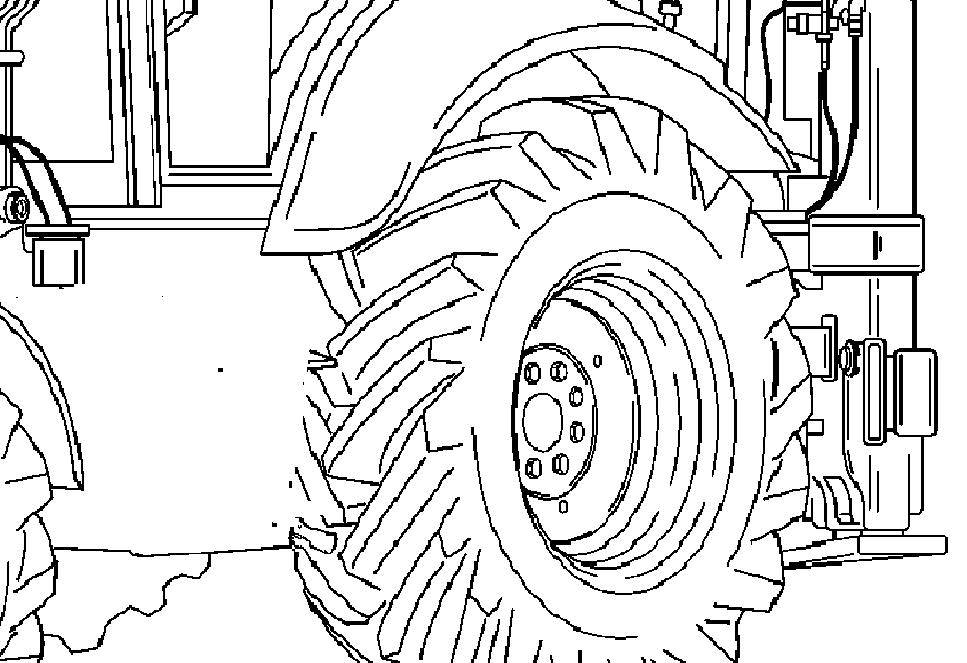

Brug trinene og gribehåndtagene ved ind- og udstigning fra førerkabinen.

580 Super R og 590 Super R

Advarsel

Rengør trinene og gribehåndtagene, og fjern alle spor af fedt, olie, mudder og is (om vinteren).

Advarsel

Spring ikke ned fra maskinen. Ved nedstigning fra førerkabinen, vend da altid front ind imod maskinen, og brug trinene og gribehåndtagene.

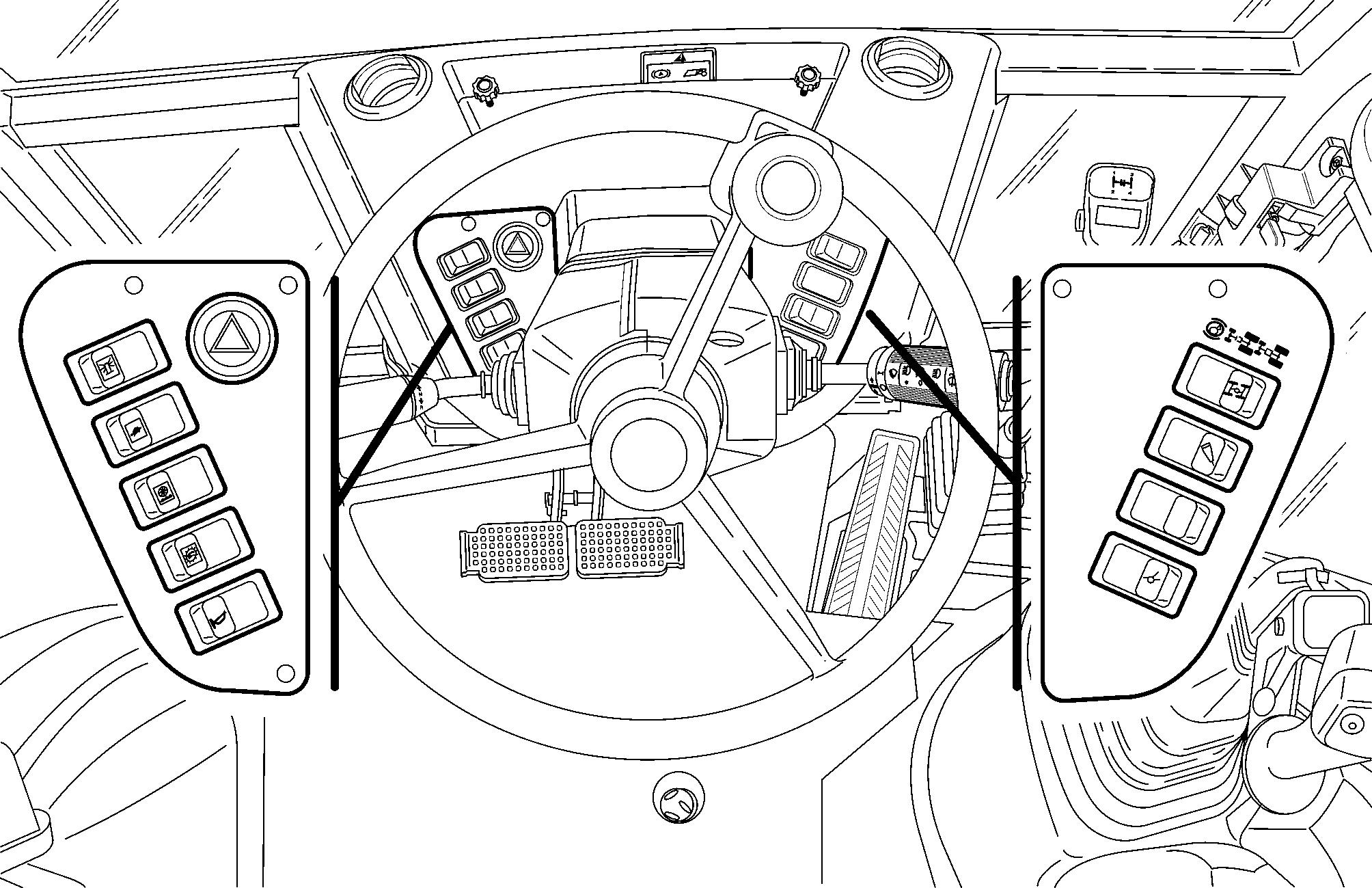

FORRESTE INSTRUMENTPANEL (580 Super R - 590 Super R)

1.2/4 KONTAKT TIL FIRHJULSTRÆK

Denne kontakt bruges til koble firehjulstrækket til og fra.

Kontakten har tre indstillinger:

OFF = forhjulstrækket er slået fra med bremsning på alle 4 hjul.

ON, 2. indstilling = lyset på kontakten slukker, og forhjulstrækket er koblet fra (2WD kørsel).

ON, 1. indstilling = lyset på kontakten lyser, og forhjulstrækket er aktiveret (4WD-kørsel).

Se Afsnit 5, “2- eller 4-hjulstræk”.

BEMÆRK: Når firehjulstrækket er SLÅET FRA, og begge bremsepedaler bruges samtidigt, aktiveres firehjulstrækket automatiskt (over 3 km/t) med henblik på at yde firehjulsbremsning. Firehjulstrækket slår fra, når bremsepedalerne slippes.

2.BETJENINGSHÅNDTAG FOR MANUELT BETJENT HYDRAULISK VÆRKTØJ (Ekstraudstyr)

Se Afsnit 5, “Manuelt betjent hydraulisk værktøj”.

3.KONTAKT TIL LÅSNING AF LÆSSEARMEN (Ekstraudstyr)

Når kontakten er slået til, forhindres læssearmen i at bevæge sig under kørsel.

4.KONTAKT TIL EKSTRAUDSTYR

5.KONTAKT TIL ROTORBLINK

Denne kontakt bruges til at slå rotorblinket til og fra.

6.KONTAKT FOR HYDRAULISK HASTIGHEDSKONTROL

Se Afsnit 5, “Hydraulisk hastighedskontrol”, vedrørende benyttelse under arbejdet.

7.KONTAKT FOR GLIDE RIDE-KONTROL (Ekstraudstyr)

Glide Ride-kontrolsystemet forbedrer maskinens præstation under kørslen, uanset terrænforhold eller, om skovlen er fuld eller tom. Det reducerer vippebevægelser frem og tilbage under kørslen, samt ved løft af byrder, samtidig med at produktiviteten og førerkomforten forbedres. Det reducerer også de stødende kræfter, som maskinen udsættes for.

ADVARSEL

Aktiver ikke Glide Ride-kontrolsystemet, når læsserrammen og skovlen holder maskinens forende løftet fri af jorden. Maskinen kan falde ned og medføre alvorlige uheld, eller dødsulykker.

Advarsel

Brug aldrig Ride-kontrolsystemet under håndtering og læsning, da det kan beskadige akkumulatoren.

8.KONTAKT FOR MANUEL KØRSEL (Powershift-transmission)

I tilfælde, hvor der kræves MANUELT gearskift (op- eller nedskift), kan det automatiske gearskifte slås fra ved hjælp af denne kontakt på kontrolpanelet.

BEMÆRK: Op- og nedskift af gear må kun foretages ved hjælp af gearstangen. Se “Powershifttransmission betjeningshåndtag”.

Når manuel kørsel ikke længere er nødvendig, sæt kontakten på “OFF” for at vende tilbage til automatisk gearskift.

9.ADVARSELSHORNKONTAKT (Powershift)

Denne hold-ned-kontakt aktiverer advarselshornet.

10.KONTAKT TIL KATASTROFEBLINK

Tryk kontrollen ned til den låser. Afviserblinkene og kontrollyset blinker samtidigt. Tryk ned igen, og afviserblinkene og kontrollyset ophører med at blinke.

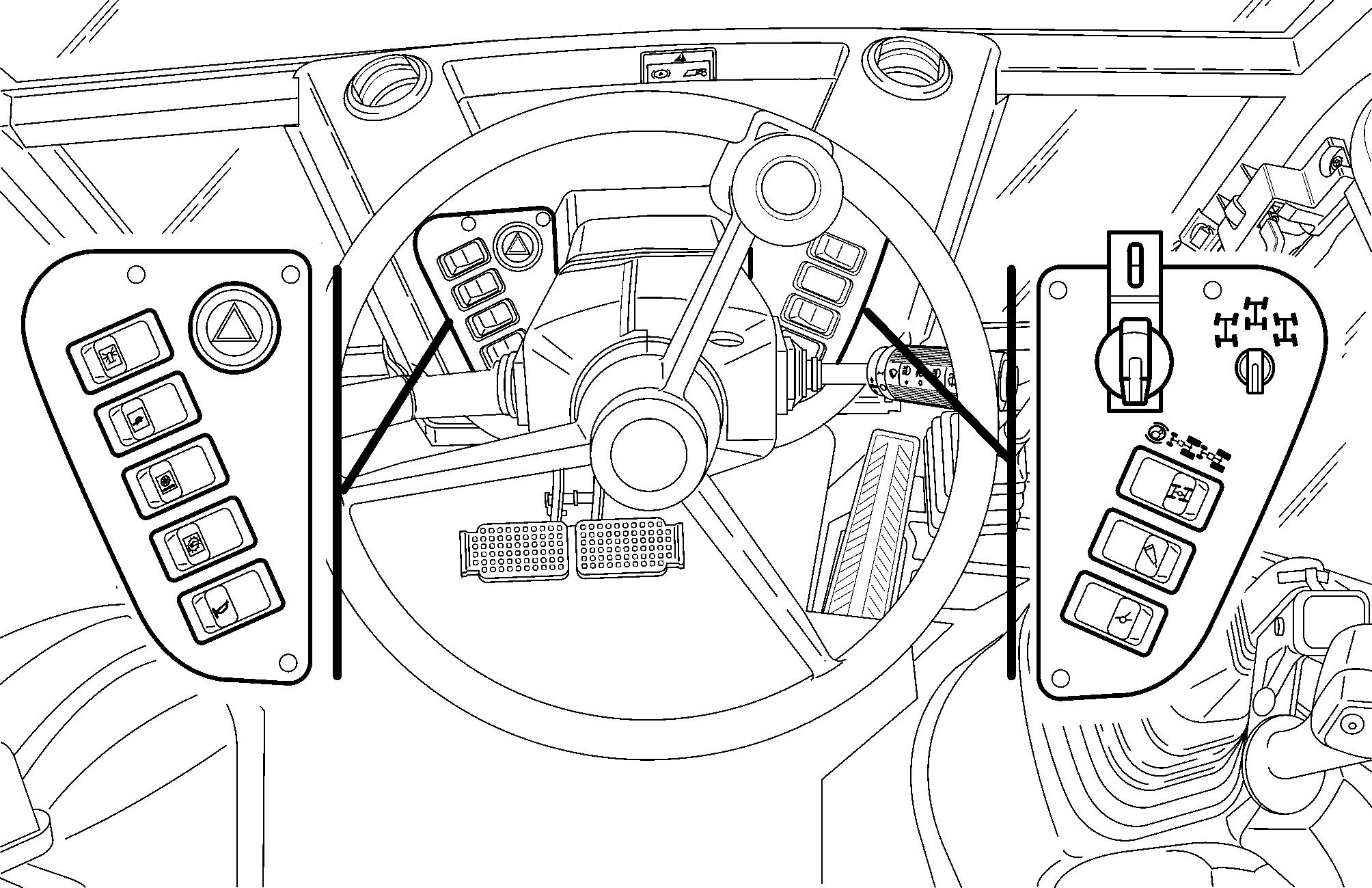

FORRESTE INSTRUMENTPANEL (695 Super R)

1.2/4 KONTAKT TIL FIRHJULSTRÆK

Denne kontakt bruges til koble firehjulstrækket til og fra.

Kontakten har tre indstillinger:

OFF = forhjulstrækket er slået fra med bremsning på alle 4 hjul.

ON, 2. indstilling = lyset på kontakten slukker, og forhjulstrækket er koblet fra (2WD kørsel).

ON, 1. indstilling = lyset på kontakten lyser, og forhjulstrækket er aktiveret (4WD-kørsel).

Se Afsnit 5, “2- eller 4-hjulstræk”.

BEMÆRK: Når firehjulstrækket er SLÅET FRA, og begge bremsepedaler bruges samtidigt, aktiveres firehjulstrækket automatiskt (over 3 km/t) med henblik på at yde firehjulsbremsning. Firehjulstrækket slår fra, når bremsepedalerne slippes.

2.BETJENINGSHÅNDTAG FOR MANUELT

BETJENT HYDRAULISK VÆRKTØJ (Ekstraudstyr)

Se Afsnit 5, “Manuelt betjent hydraulisk værktøj”.

3.KONTAKT TIL LÅSNING AF LÆSSEARMEN (Ekstraudstyr)

Når kontakten er slået til, forhindres læssearmen i at bevæge sig under kørsel.

4.KONTAKT TIL STYREFORM

Denne kontakt har et dæksel og bruges til at vælge “Vej”, “4-hjulsstyring” eller “Krabbestyring”. Se “Synkronisering af 4-hjulsstyring” i afsnit 5.

Kontakten har 3 indstillinger:

Position (a) = “Vej”

Position (b) = “4WS”

Position (c) = “Krabbestyring”

VIGTIGT: Inden du begiver dig ud på nogen som helst form for vejkørsel, skal du vælge “Vej” og anbringe låget på sin plads igen for at holde kontakten fastlåst i denne position.

5.KONTAKT TIL ROTORBLINK

Denne kontakt bruges til at slå rotorblinket til og fra.

6.KONTAKT FOR HYDRAULISK HASTIGHEDSKONTROL

Se Afsnit 5, “Hydraulisk hastighedskontrol”, vedrørende benyttelse under arbejdet.

7.KONTAKT FOR GLIDE RIDE-KONTROL (Ekstraudstyr)

Glide Ride-kontrolsystemet forbedrer maskinens præstation under kørslen, uanset terrænforhold eller, om skovlen er fuld eller tom. Det reducerer vippebevægelser frem og tilbage under kørslen, samt ved løft af byrder, samtidig med at produktiviteten og førerkomforten forbedres. Det reducerer også de stødende kræfter, som maskinen udsættes for.

Advarsel

Aktiver ikke Glide Ride-kontrolsystemet, når læsserrammen og skovlen holder maskinens forende løftet fri af jorden. Maskinen kan falde ned og medføre alvorlige uheld, eller dødsulykker.

Advarsel

Brug aldrig Ride-kontrolsystemet under håndtering og læsning, da det kan beskadige akkumulatoren.

8.KONTAKT FOR MANUEL KØRSEL (Powershift-transmission)

I tilfælde, hvor der kræves MANUELT gearskift (op- eller nedskift), kan det automatiske gearskifte slås fra ved hjælp af denne kontakt på kontrolpanelet.

BEMÆRK: Op- og nedskift af gear må kun foretages ved hjælp af gearstangen. Se “Powershifttransmission betjeningshåndtag”.

Når manuel kørsel ikke længere er nødvendig, sæt kontakten på “OFF” for at vende tilbage til automatisk gearskift.

9.ADVARSELSHORNKONTAKT (Powershift)

Denne hold-ned-kontakt aktiverer advarselshornet.

10.KONTAKT TIL KATASTROFEBLINK

Tryk kontrollen ned til den låser. Afviserblinkene og kontrollyset blinker samtidigt. Tryk ned igen, og afviserblinkene og kontrollyset ophører med at blinke.
