AFSNIT 2 - IDENTIFIKATIONSNUMRE/MASKINENS KOMPONENTER

from Case Gravemaskinerne 580 Super R, 590 Super R og 695 Super R Series 2 Instruktionsbog Manual

by www.heydownloads.com

BEMÆRKNINGER

BESKYTTELSES-KONSTRUKTION (ROPS)

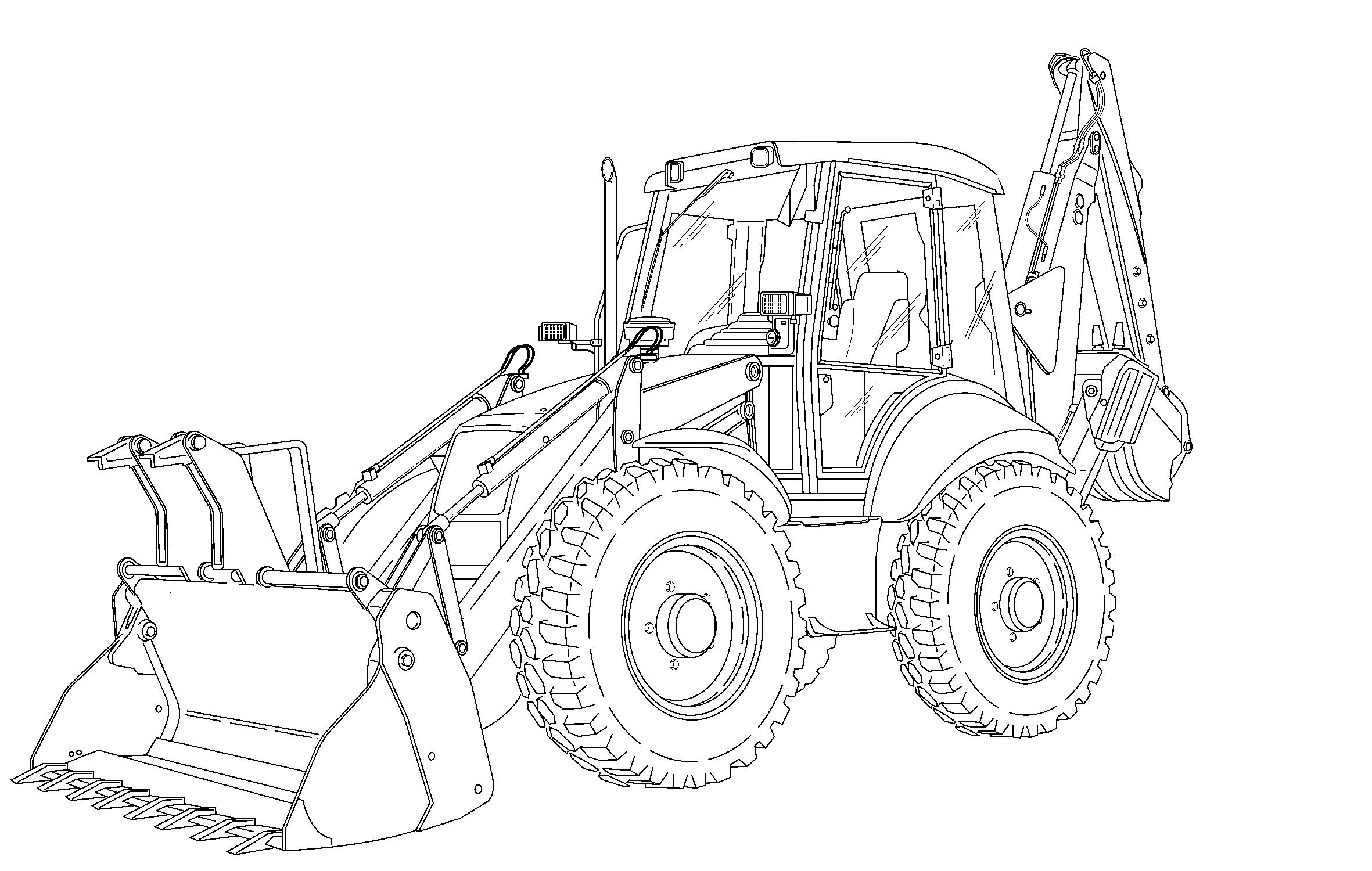

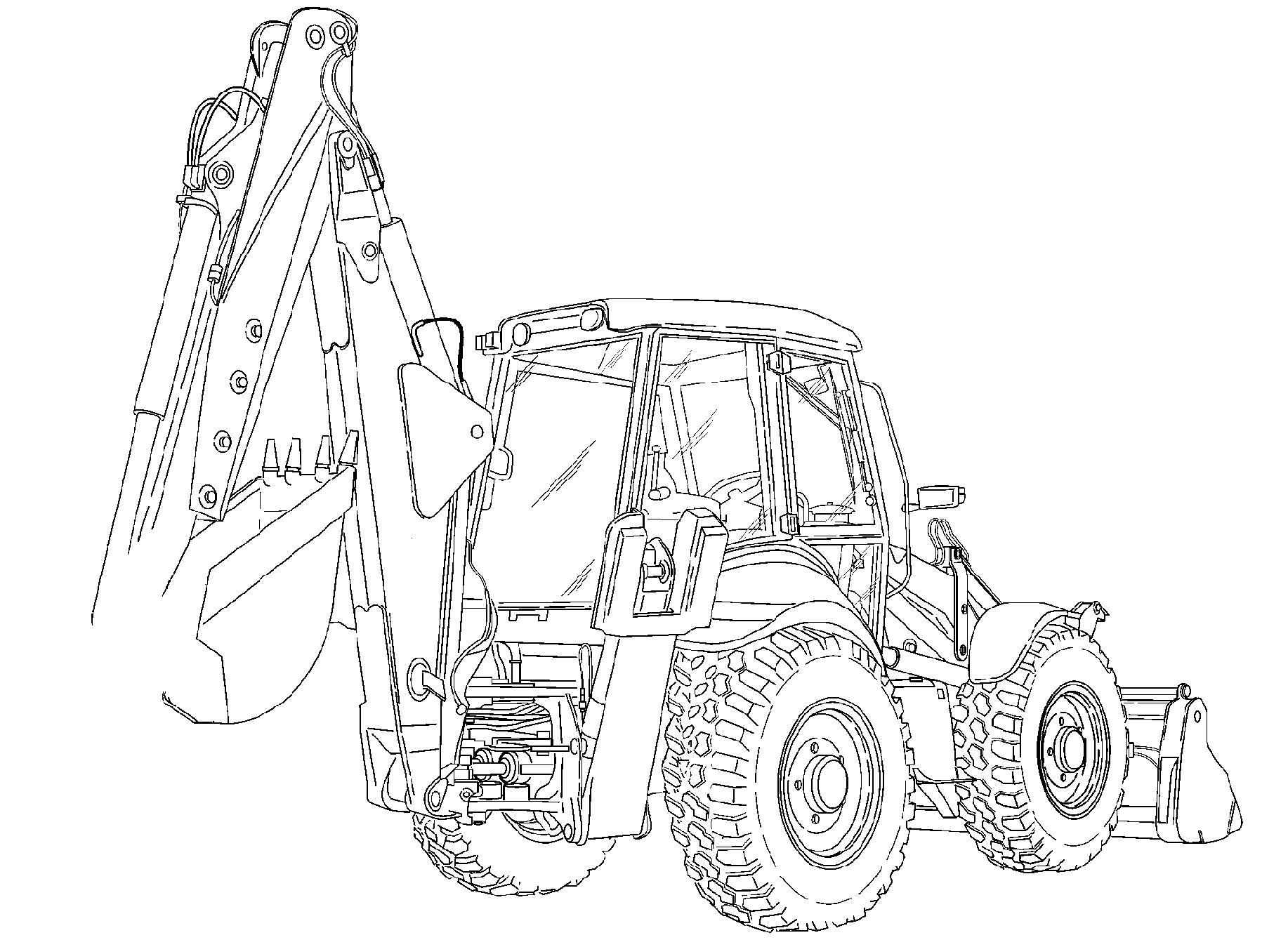

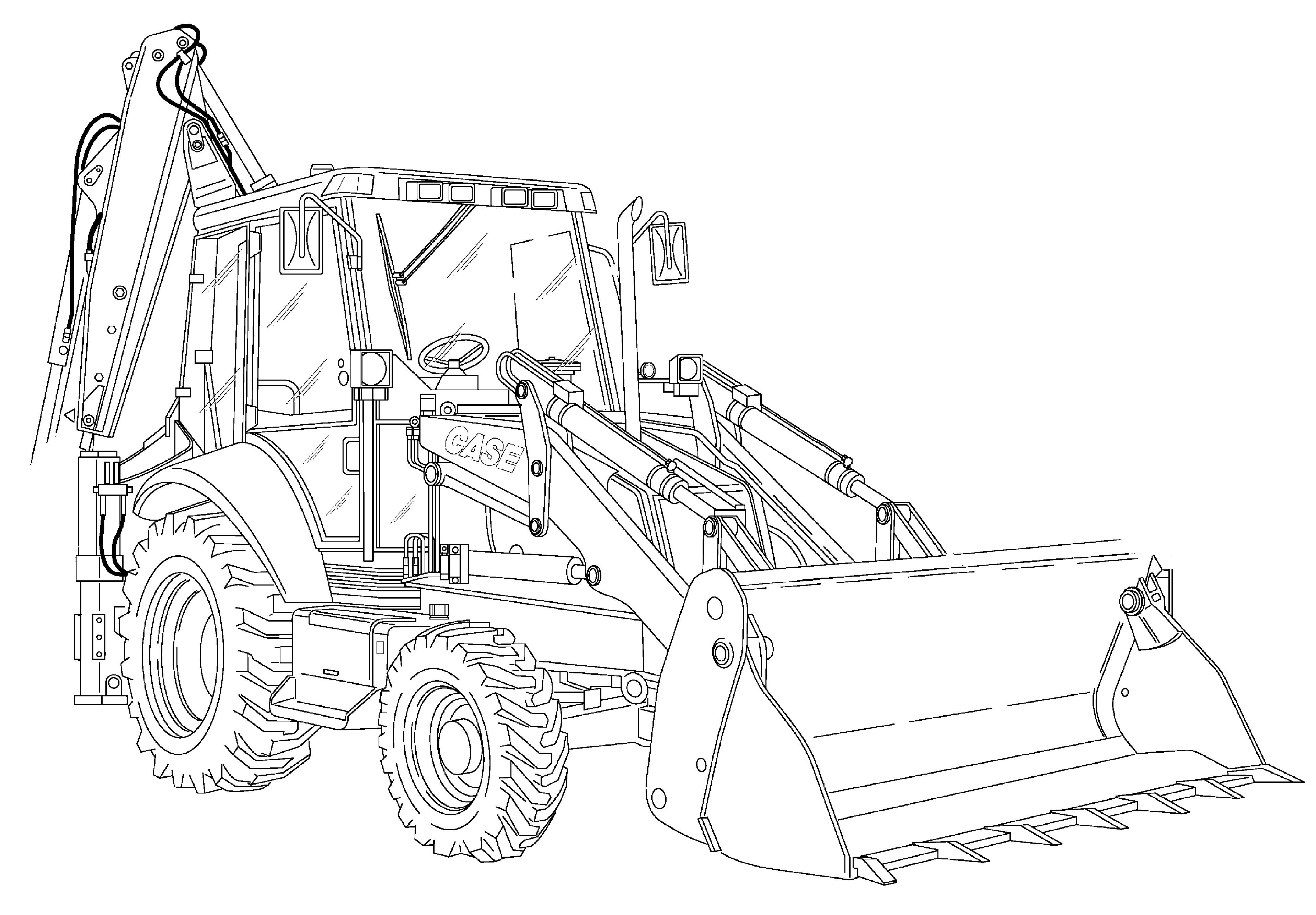

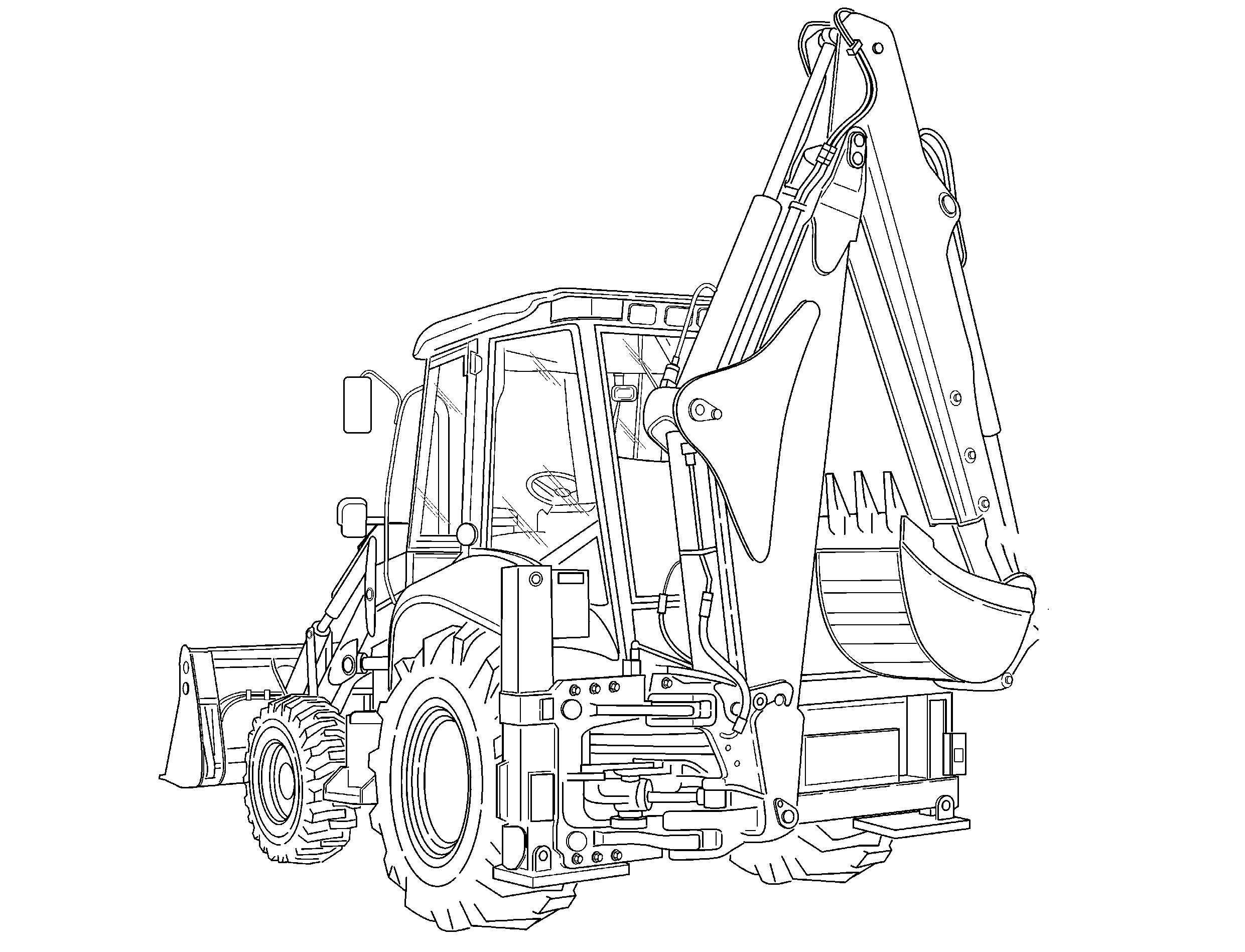

Identifikation Af Hovedkomponenter

SIDEFORSKYDNINGS-VERSION

CENTERMONTERET VERSION (695 Super R)

SIKKERHED/MÆRKATER/HÅNDSIGNALER

Sikkerhedsinstruktioner

Såvel førerens sikkerhed, som sikkerheden for personer omkring maskinen, er afhængig af føreren. Det er vigtigt at føreren forstår instruktionerne for korrekt betjening, eftersyn, smøring og vedligeholdelse af maskinen, som er angivet i denne instruktionsbog.

Læs denne instruktionsbog omhyggeligt, og kontroller at:

-De symboler som anvendes på betjeningshåndtagene og sikkerhedsskiltene, både i instruktionsbogen og på selve maskinen, fuldt ud forstås.

-At maskinens hastigheds-, stabilitets-, bremse og styrekarakteristika fuldt ud forstås. I tvivlstilfælde, kontakt din forhandler.

Sikkerhedsmeddelelserne i dette afsnit drejer sig om situationer som kan opstå ved normal betjening og vedligeholdelse af maskinen. Disse sikkerhedsmeddelelser angiver også forskellige måder at klare disse situationer på. Andre sikkerhedsmeddelelser anvendes gennem hele instruktionsbogen for at angive specifikke farer.

Uanset, hvilken type arbejde, det drejer sig om (jordflytning, løft af byrder, etc.), skal sikkerhedsreglerne svare til dem, der gælder for private og offentlige arbejdspladser i det pågældende land, og det pågældende arbejde (f.eks. minearbejde, stenbrud, underjordisk arbejde).

De informationer der er angivet i dette kapitel er en opsummering af grundreglerne, som altid skal overholdes, og som ikke fritager føreren for at overholde færdselsloven, eller krav fra forsikringsselskaberne.

Opbevar altid denne instruktionsbog i det opbevaringsrum, der er beregnet hertil. Kontroller at den altid er komplet og i god stand. Kontakt din forhandler, hvis yderligere eksemplarer ønskes.

F R Brug Af Maskinen P Offentlige Veje Og Arbejdsstedet

1.Læs og lær de instruktioner, der er angivet i denne instruktionsbog, før maskinen betjenes.

2.Hvis der er fedt, olie, mudder eller (om vinteren) is på trinene og gribehåndtagene, kan det medføre uheld. Sørg altid for, at trinene og gribehåndtagene er rene.

3.Fjern alt som hindrer frit udsyn. Rengør ruderne og sidespejlene.

4.Før kørsel eller arbejde efter mørkets frembrud, kontroller, at lys- og signalsystemerne fungerer korrekt.

5.Kontroller, at døre og motorhjelm er rigtigt lukkede, før kørsel påbegyndes.

6.Kontroller at der ikke ligger løse genstande eller værktøj på maskinen eller i førerkabinen.

7.Føreren skal være alene på maskinen. Sørg for at der ikke er andre personer på eller i nærheden af maskinen.

8.Ved op- og nedstigning fra maskinen, vend da altid front ind mod denne, og brug trinene og gribehåndtagene på venstre side af maskinen. Døren på maskinens højre side bruges kun i nødstilfælde.

9.Sørg for at lære hvert betjeningshåndtags placering og funktion at kende. Forkert betjening af betjeningshåndtagene kan medføre alvorlige personskader.

10.Før du betjener maskinen, skal du kontrollere, hvilken betjeningsform, der er i brug for graveudstyret på maskinen. Hvis disse instruktioner ikke følges, kan det medføre uventede maskinbevægelser, død eller alvorlig personskade.

11.Vær forberedt på nødsituationer. Sørg altid for at have et førstehjælpssæt og en ildslukker ved hånden på maskinen. Sørg for at ildslukkeren vedligeholdes i henhold til fabrikantens instruktioner.

12.Sørg for fuldt ud at forstå hvert betjeningshåndtags placering og funktion. Forkert betjening af betjeningshåndtagene kan medføre alvorlige personuheld.

13.Spænd altid sikkerhedsselen før motoren startes. Maskinen er forsynet med en ROPS styrtbøjle, som sikrer førerens sikkerhed. Sikkerhedsselen beskytter effektivt føreren, hvis den er spændt korrekt, og hvis den altid anvendes. Sikkerhedsselen må ikke være for løs. Den må ikke være snoet, eller hænge fast i sædet.

14.Sørg for at lære udstigning af maskinen at kende (nødudgang gennem højre sidedør), hvis maskinen vælter, eller det ikke er muligt at komme ud og ind af venstre sidedør. Kontroller at højre sidedør ikke er låst.

15.Kontroller jævnligt dækkenes tilstand og dæktrykkene.

Betjening P Offentlige Veje

1.(695 Super R) Inden du begiver dig ud på nogen form for vejkørsel, skal du indstille på tohjulsstyring og anbringe dækslet over kontakten for at låse den i denne position.

2.Kontroller at begge førerkabinens døre er lukket rigtigt, før kørsel på offentlige veje påbegyndes.

3.Før kørsel på offentlige veje påbegyndes, lås da udstyret, og monter de sikkerhedsanordninger, som færdselsloven kræver. Løft støttebenene helt og fastlås dem mekaniskt.

4.Inden der køres på offentlige veje, skal man sikre sig at belastningen på hver aksel, afhængig af maskinens konfiguration, er i overensstemmelse med færdselslovens regler i det pågældende land.

P Arbejdsstedet

1.Betjening af maskinen kræver førerens fuld opmærksomhed. Hvis føreren er opmærksom, kan uheld undgås. Sørg for at lære maskinens muligheder og begrænsninger at kende, samt den plads der er nødvendig for betjening af maskinen. Der er områder med dårligt udsyn i maskinens arbejdsområde. Få hjælp af en signalmand til alle opgaver med dårlige oversigtsforhold.

2.Kontroller maskinen hver dag for at sikre, at der ikke er olielækage ved motor, hydraulik eller transmission. Spænd fittings og udskift komponenter efter behov.

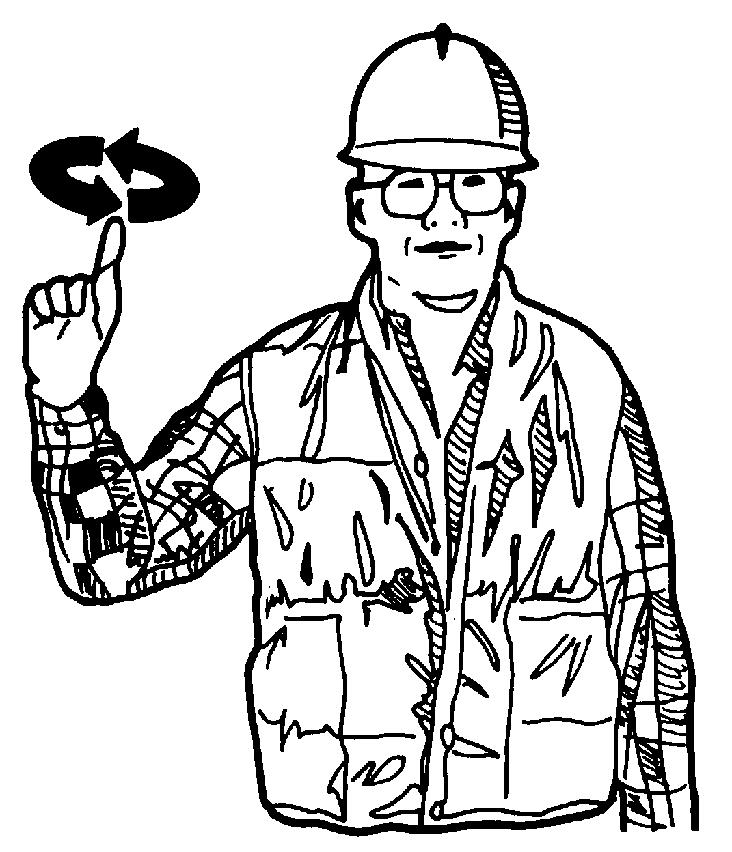

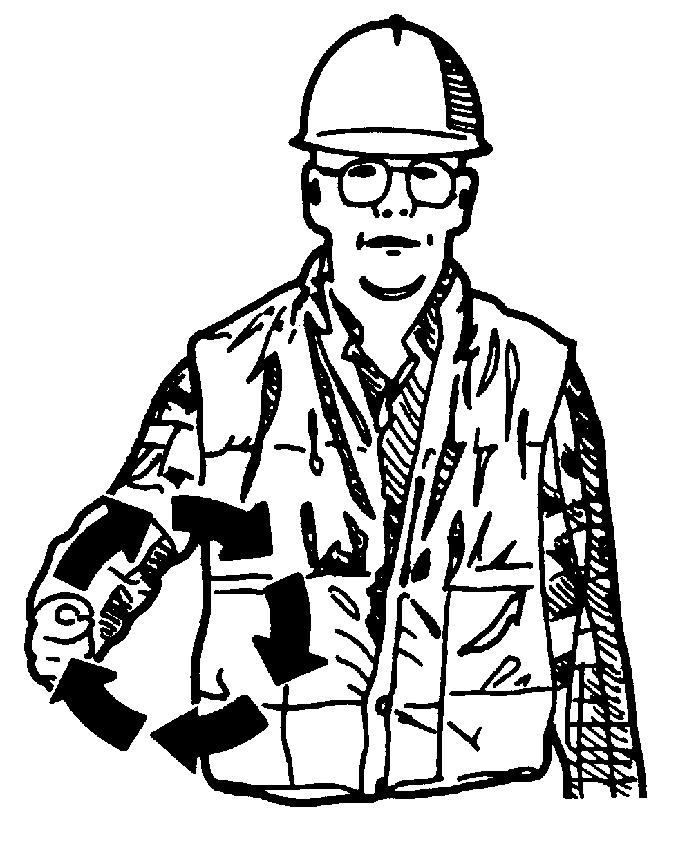

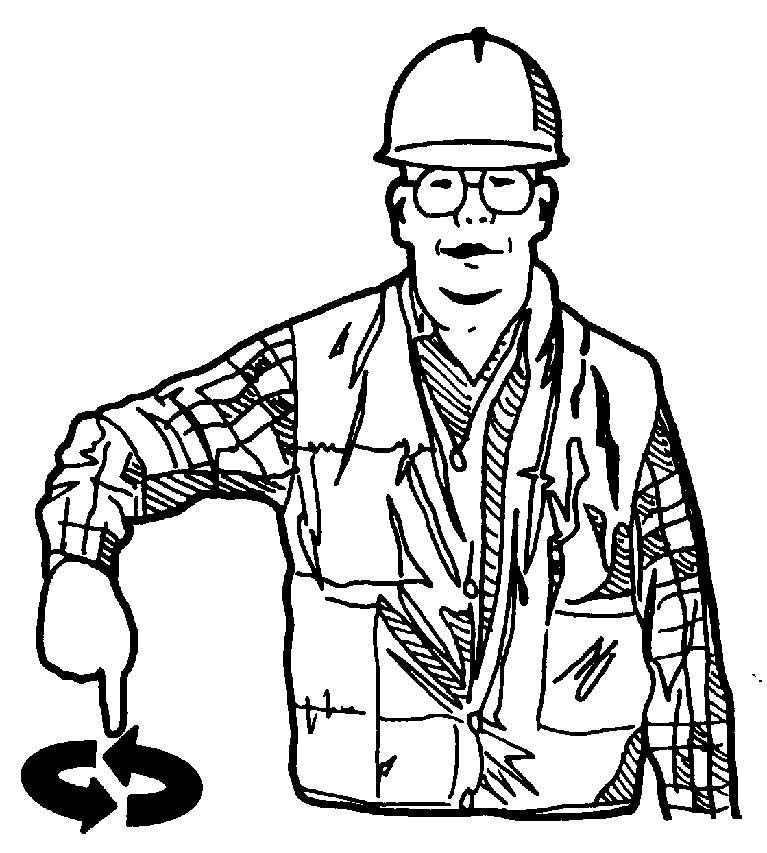

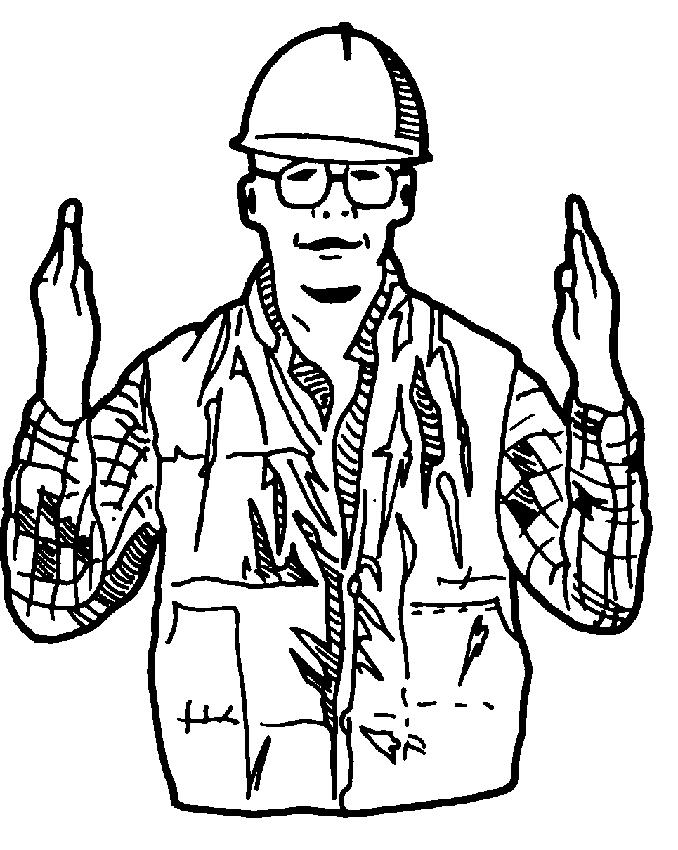

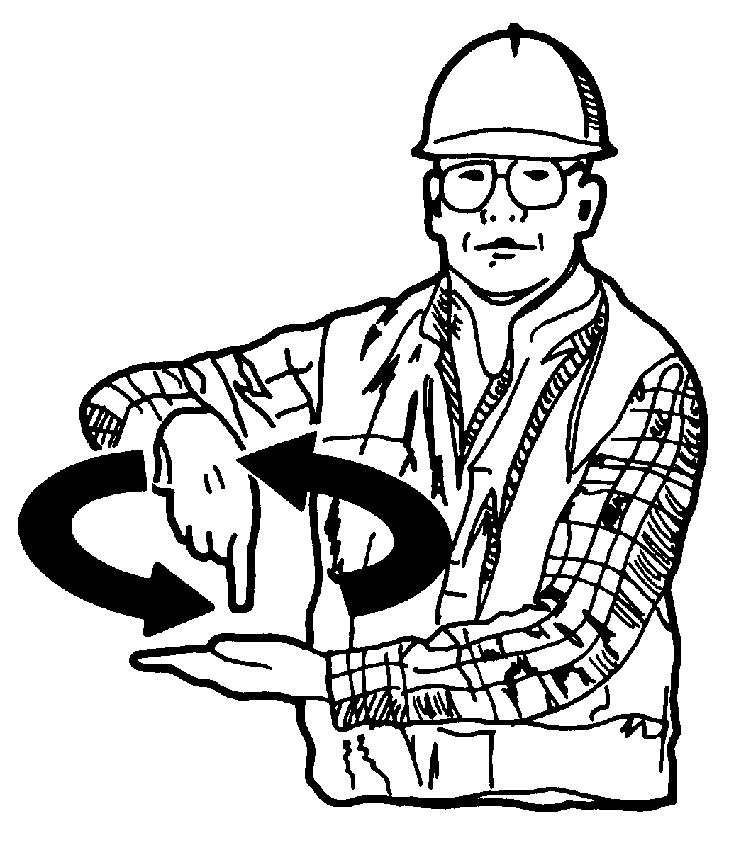

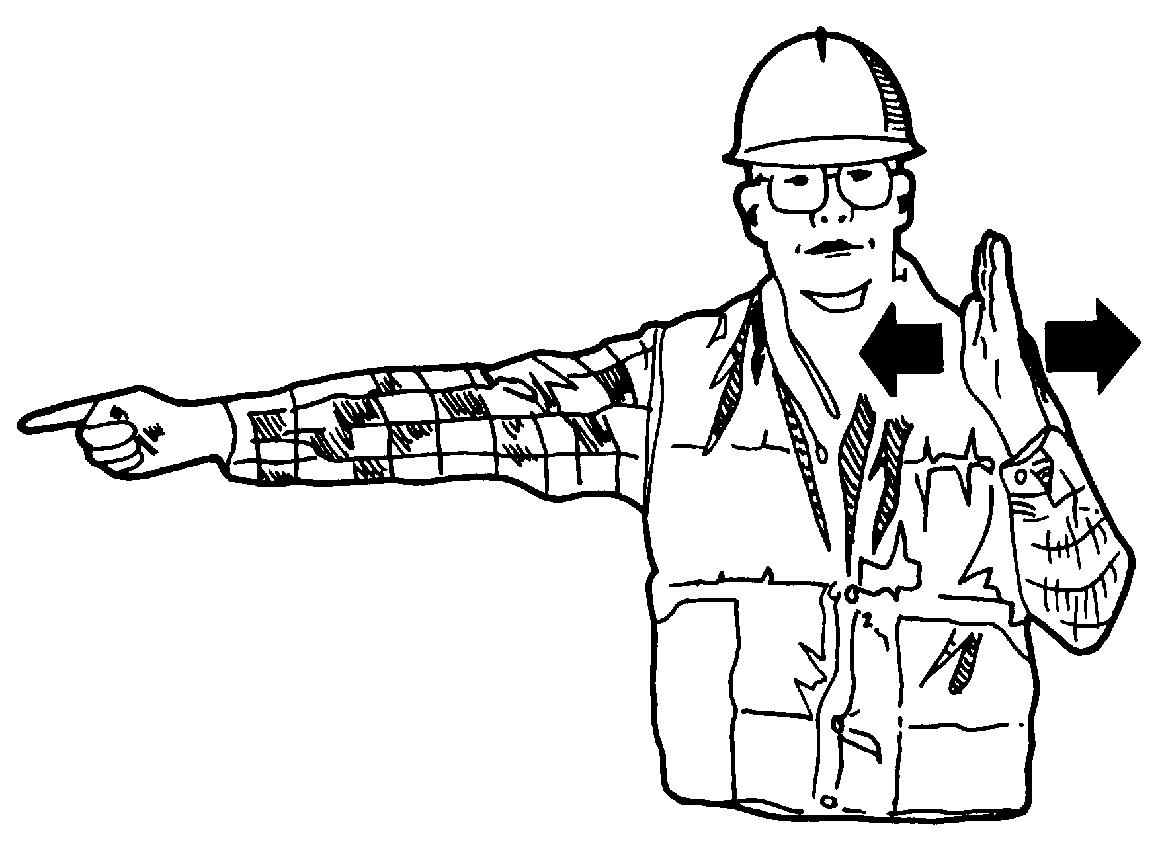

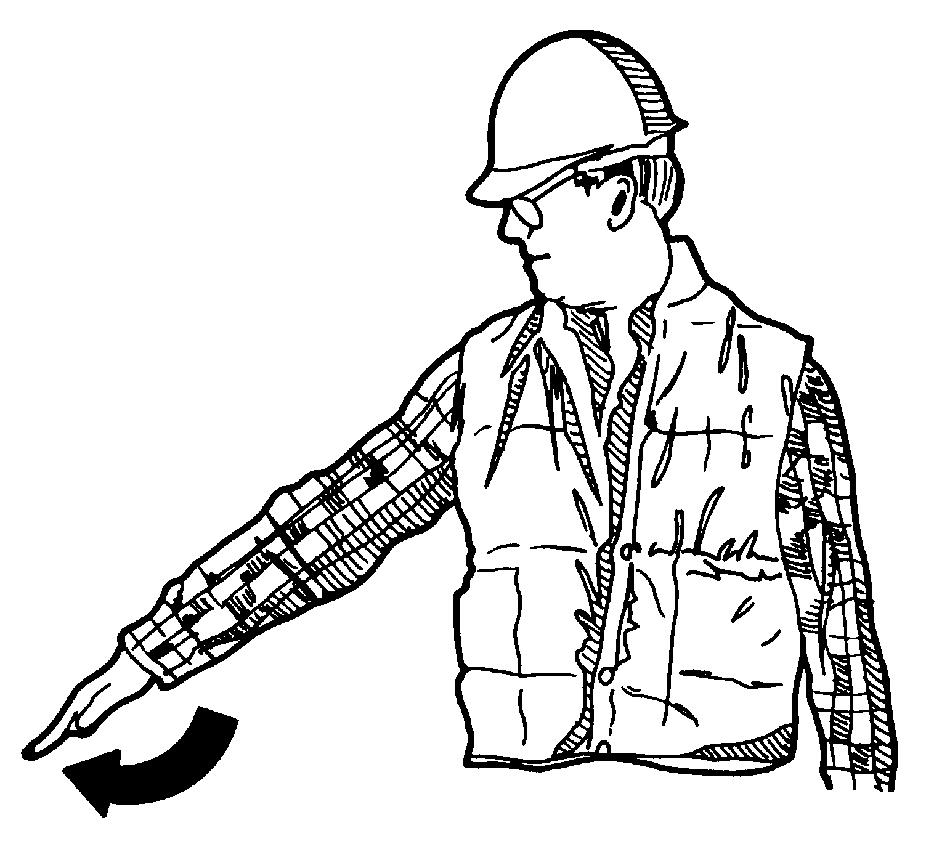

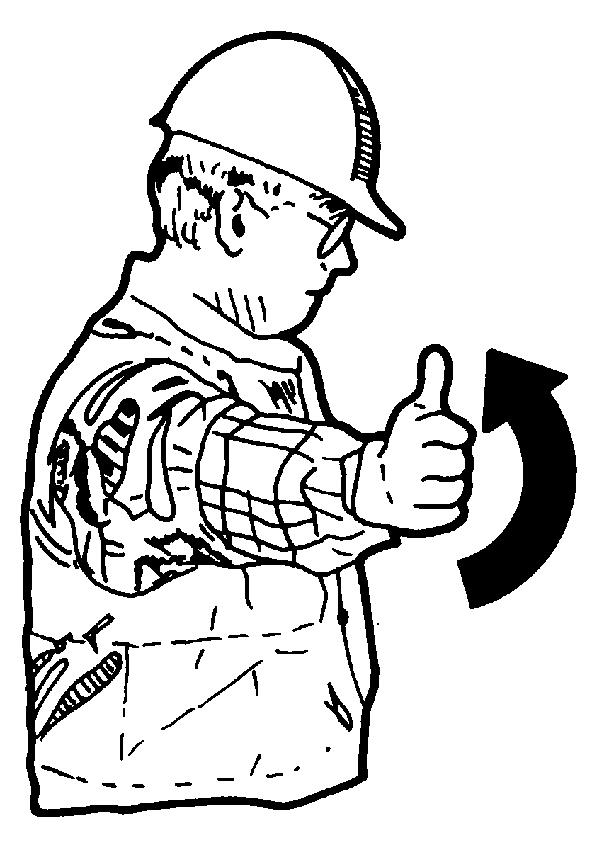

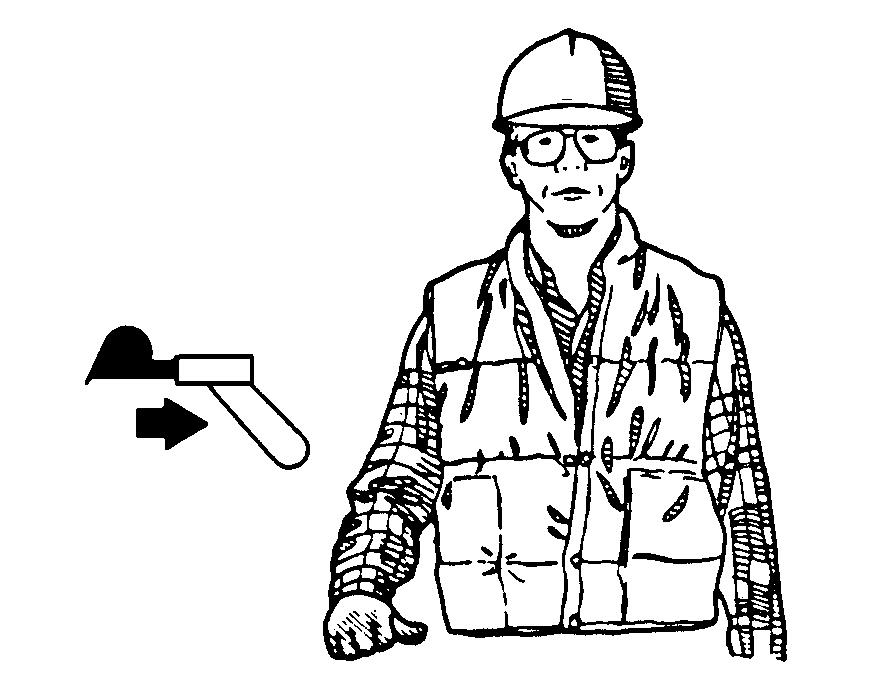

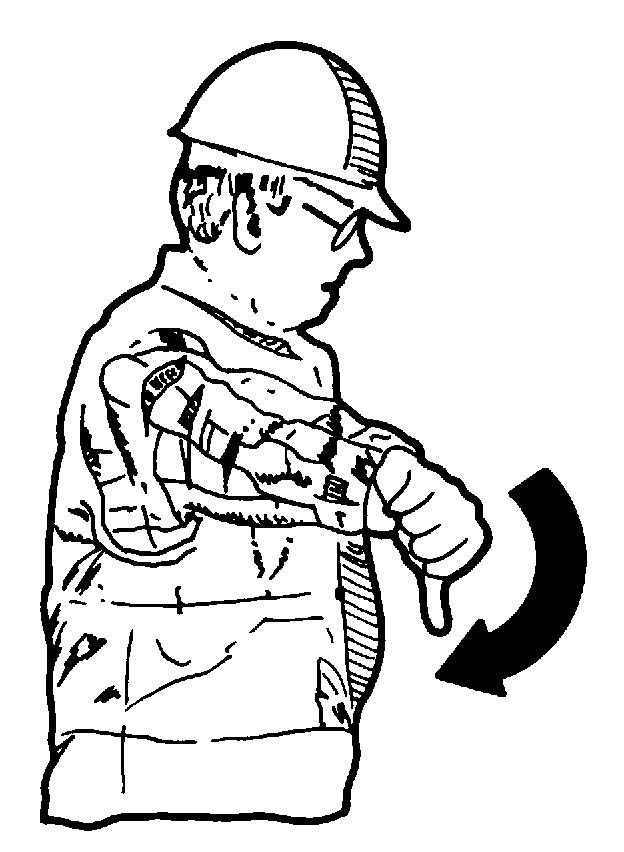

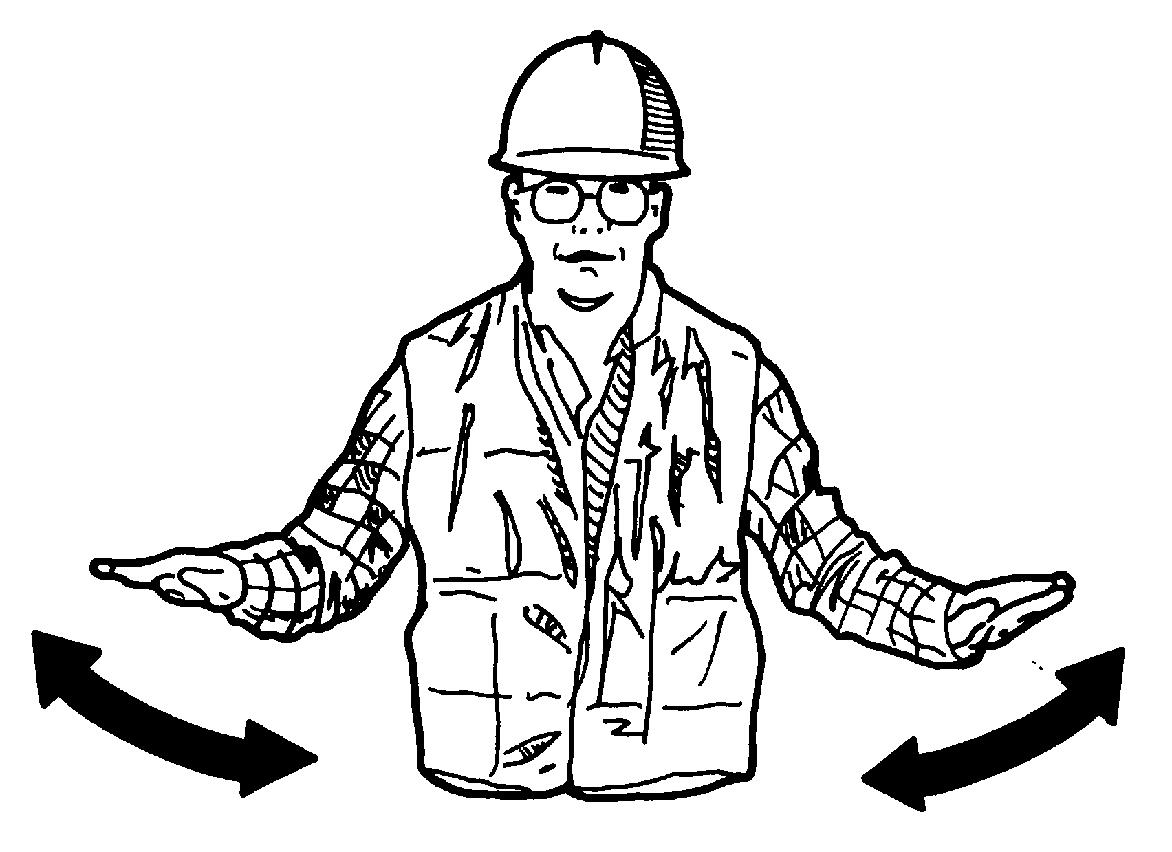

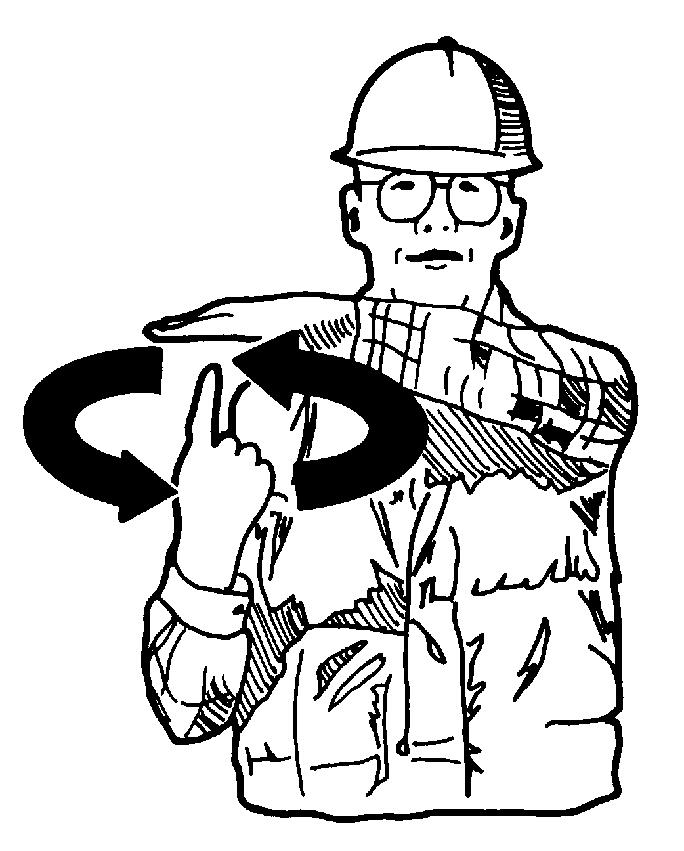

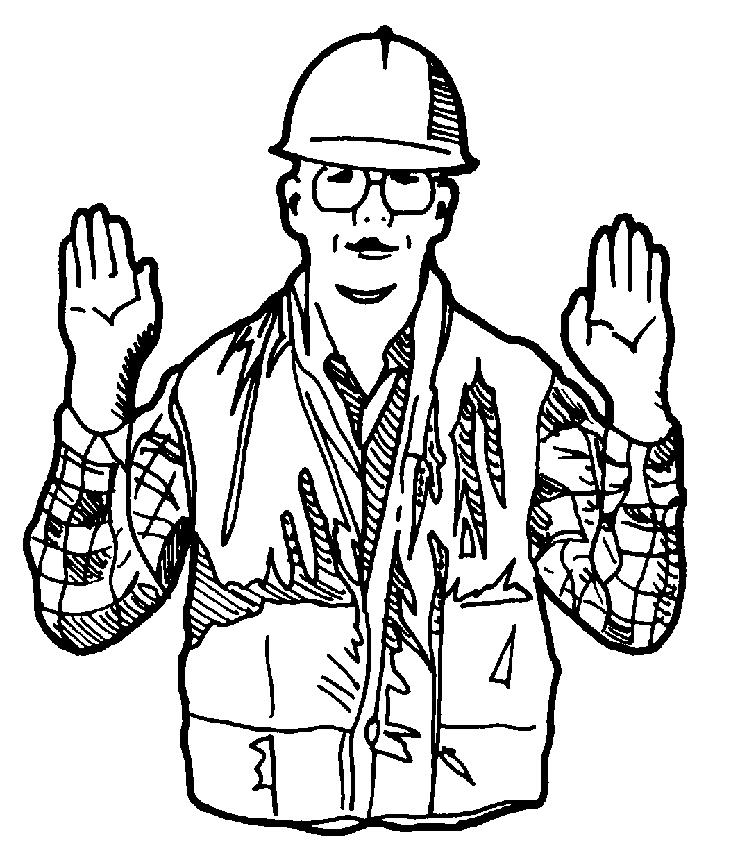

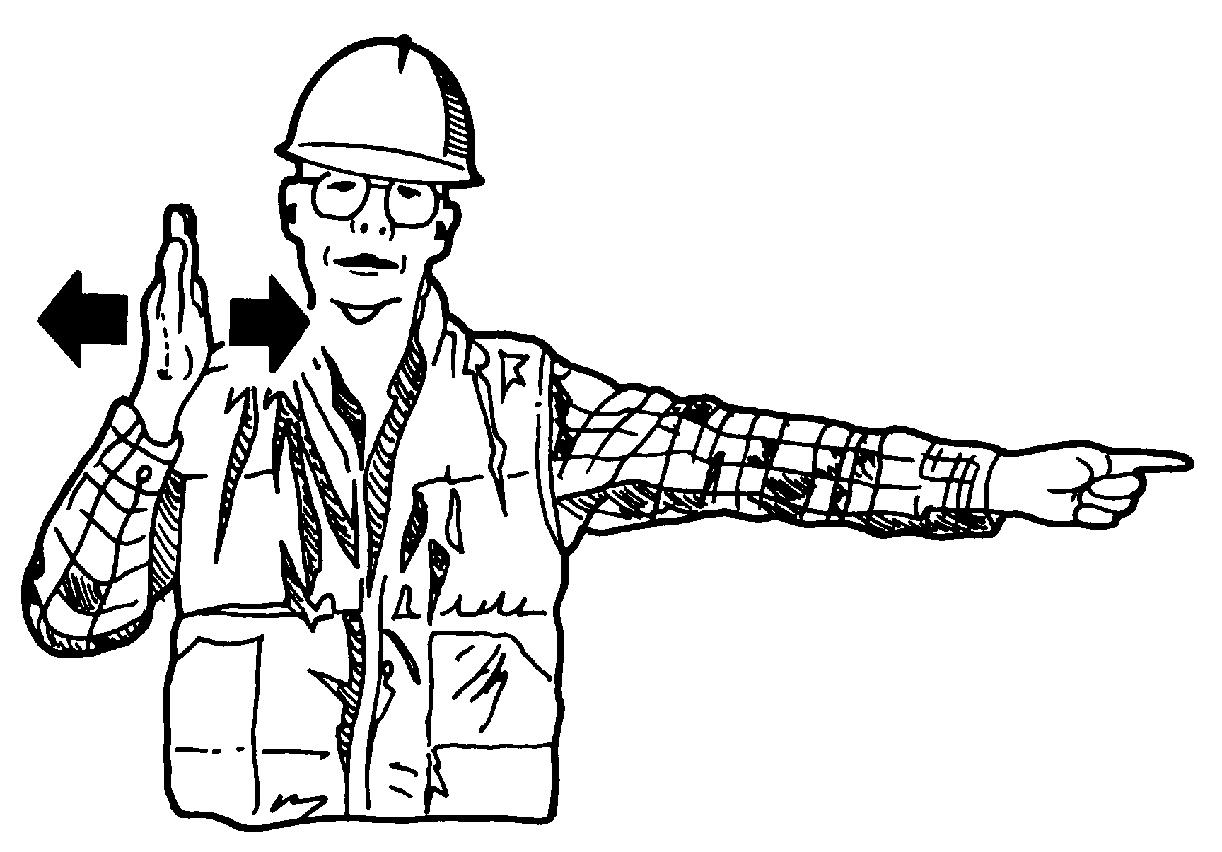

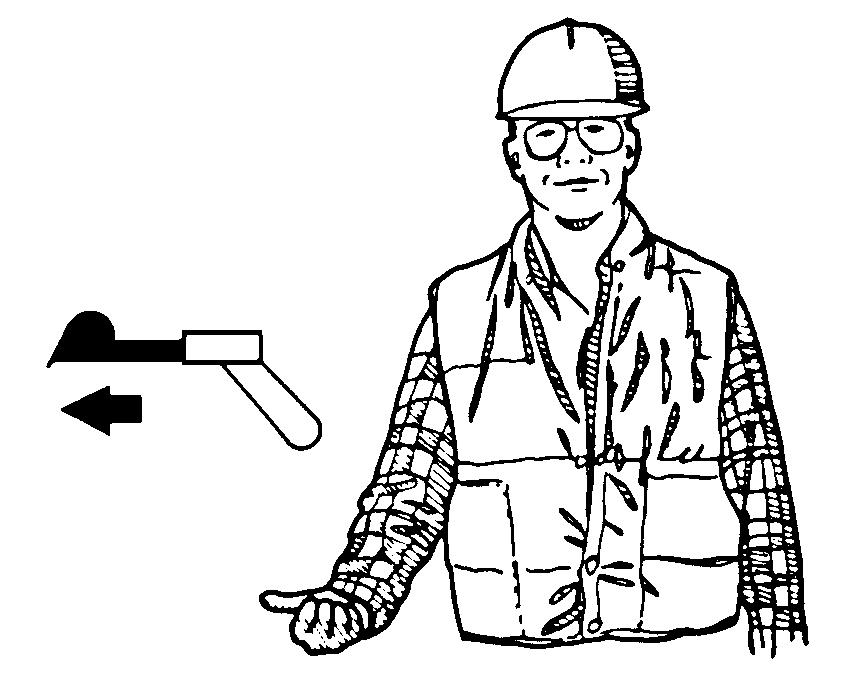

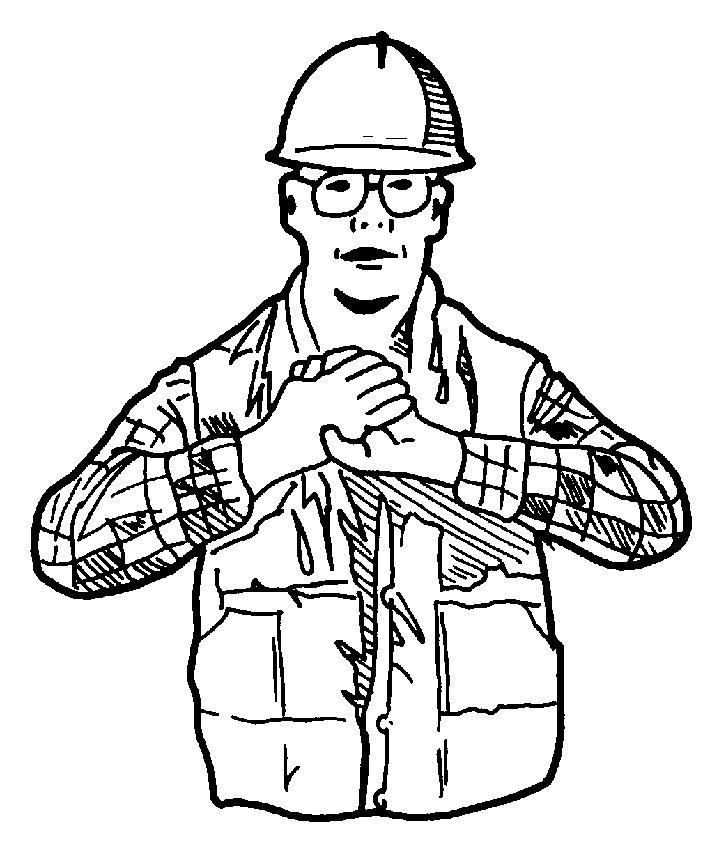

3.Føreren skal kontrollere at han kender de håndsignaler der anvendes på arbejdspladsen, således at han kan dirigeres ved vanskelige manøvrer, eller ved arbejde hvor der ikke er direkte overblik over arbejdsområdet.

4.Kontroller at alle betjeningshåndtag og alle sikkerhedsanordninger fungerer korrekt i et sikkert, frit område, før arbejdet påbegyndes.

5.Man skal holde sig væk fra farlige områder, så som grøfter, udhængende skrænter, bløde områder, etc.

Gå rundt på arbejdsstedet inden maskinen benyttes, og se efter farlige steder.

6.Se efter og bemærk alle mulige risikoområder, før maskinen køres ind på et nyt arbejdsområde. Huller, forhindringer, affaldsbunker og andre farer på arbejdsområdet kan medføre alvorlige personuheld.

Undg Else Af Farer P Grund Af Vibrationer

Maskinvibrationer kan være ubehagelige for føreren, og kan i nogle tilfælde være til fare for hans sundhed og sikkerhed. Reducer disse farer til et minimum ved:

1.At kontrollere, at maskinen og dens udstyr er egnet til det arbejde, der skal udføres.

2.At kontrollere, at maskinen er i god stand og at service er blevet udført korrekt og til tiden.

3.At kontrollere dæktryk, styre- og bremsesystem samt spillerummet i udstyrets forbindelsesled.

4.at kontrollere, at sædet og dets indstillingsmekanik er i god stand og, at sædeindstillingen passer til førerens størrelse og vægt. Sædet er i overensstemmelse med ISO 7096, 2000 Klasse EM5.

På arbejdsstedet

1.Betjen alle kontroller glidende, så maskinen arbejder blødt og roligt.

2.Tilpas kørslen efter arbejdsforholdene.

3.Tilpas hastigheden efter forholdene, og sæt om nødvendigt farten ned.

4.Benyt Glide Ride-systemet.

5.Kontroller, at maskinen arbejder på et fast underlag, uden huller eller andre forhindringer.

Betjening Af Maskinen

PÅ OFFENTLIGE VEJE OG ARBEJDSSTEDET

1.Føreren skal være alene på maskinen. En passager kan falde af, eller medføre et uheld.

2.Aktiver aldrig nogen af maskinens betjeningshåndtag, uden at sidde korrekt i førersædet.

3.Afpas kørestilen efter arbejdsforholdene (hældende eller ujævnt terræn), vejens tilstand og vejrforholdene.

4.Aktiver alle betjeningshåndtag gradvist, således at maskinen arbejder jævnt.

5.Stop motoren, og tag nøglen ud af tændingskontakten, selv ved korte stop.

6.Forlad ikke førersædet med motoren startet.

7.Når du går ind i eller ud af førerhuset, er det vigtigt, at læssearmens betjeningshåndtag er låst. Forsøg ikke at ignorere dette grundlæggende sikkerhedskrav.

8.Støv, røg eller tåge kan reducere sigtbarheden, og medføre et uheld. Stop maskinen, eller sænk hastigheden, indtil udsynet igen er normalt.

9.Spring ikke ned fra maskinen. Ved nedstigning fra maskinen, vend da altid front ind mod maskinen, og brug trinene og gribehåndtagene.

10.Hver gang maskinen parkeres på en skrånende overflade, anvend da altid stopklodser for at forhindre maskinen i at bevæger sig (ekstraudstyr).

11.Kør ikke med fuld hastighed med læsseren løftet maksimalt.

12.Kør ikke med høj hastighed, hvis læsseren reducerer udsynet. Man kan ramme skjulte genstande.

Betjening P Offentlige Veje

1.Det er vigtigt at sørge for, at bremsepedalerne er låst sammen, før kørsel på offentlige veje, eller kørsel i tredie eller fjerde gear. Hvis disse instruktioner ikke overholdes, kan det medføre et uheld.

2.(695 Super R) Inden du begiver dig ud på nogen form for vejkørsel, skal du indstille på tohjulsstyring og anbringe dækslet over kontakten for at låse den i denne position.

P Arbejdsstedet

1.Ved arbejde på offentlige veje, brug da godkendte trafikskilte, og tag maskinens arbejdsområde i betragtning. Færdselsloven angiver antallet, typen og placeringen af refleksstrimler.

2.Undgå at køre med motoren i et lukket rum. Hvis dette ikke kan undgås, sørg da for god ventilation under alle forhold.

3.Arbejd ikke i nærheden af elektriske luftledninger, uden først at kontrollere, at minimumsafstandene er overholdte: 5 meter.

4.Sørg for at kende placeringen af rør og kabler, før arbejdet påbegyndes. Elektriske kabler, gasrør, vandrør og andre underjordiske installationer kan forårsage alvorlige personuheld.

5.Lad ikke uvedkommende personer stå indenfor maskinens arbejdsområde. Hvis føreren bruger krøje- eller udstyrshåndtagene forkert, kan dette medføre et uheld. Stop alle bevægelser, indtil personen har flyttet sig.

6.Før støttebenene aktiveres, kontroller da at der ikke er personer indenfor støttebenenes arbejdsområde.

7.Ved kørsel op på en blokvogn, anbring da gearstangen i første gear. Hold læsseskovlen 20 cm over jorden.

8.Løft af en byrde skal udføres i overensstemmelse med de instruktioner, der er vist i denne instruktionsbog, og i overensstemmelse med de gældende sikkerhedsregler.

9.Før graveudstyret anvendes (hvis monteret), sørg da for, at maskinen er løftet fri af jorden ved hjælp af støttebenene og læsseren.

10.Alle ukontrollerede bevægelser af maskinen kan medføre et uheld. Før førersædet drejes til graverens arbejdsposition, er det vigtigt at vendegearhåndtaget og gearstangen anbringes i neutral position, og at maskinen bremses ved hjælp af parkeringsbremsen.

11.Brug gashåndtaget, når der anvendes graveudstyr (hvis monteret) eller ved vedligeholdelsesopgaver. Brug af håndtaget til andre opgaver kan medføre uheld.

12.Hvis der opstår et driftsproblem eller en skade, sænk da straks læsseren og graveren (hvis monteret) ned på jorden, stop motoren, tag nøglen ud af tændingslåsen, og aktiver parkeringsbremsen. Find årsagen til problemet, eller kontakt den autoriserede forhandler. Anbring et “Må ikke startes” skilt på instrumentpanelet.

13.Ved løft af maskinen, må der ikke stå personer omkring maskinen.

Parkering Af Maskinen

Når maskinen parkeres, gør da følgende:

1.Maskinen bør parkeres på en flad, plan overflade, borte fra bløde underlag, ud-gravninger eller dårligt afstivede render.

2.Sænk læsserskovlen, indtil den hviler mod jorden.

3.Anbring graveren i position for kørsel på offentlige veje.

4.Anbring betjeningshåndtagene for kørselsretning og gearskift i neutral position.

5.Træk parkeringsbremsen.

6.Løft støttebenene helt, og fastlås dem mekaniskt.

7.Stop motoren, og fjern startnøglen.

8.Udlign hydrauliktrykket ved at aktivere betjeningshåndtagene i begge retninger. På pilotstyrede maskiner skal nøglen drejes over på “ON” og trykket udløses.

9.Kontroller, at døre og motorhjelm er rigtigt lukkede, og lås kabinedørene.

10.Kontroller at ingen del af maskinen stikker ud over offentlig vej. Kan dette ikke undgås, opstil da skilte som foreskrevet af færdselsloven.

Vedligeholdelse Og Justering

1.Udfør ikke vedligeholdelsesopgaver, før instruktionerne i denne instruktionsbog er læst og forstået.

2.Brug egnet beklædning ved servicering af maskinen.

3.Når der udføres service på maskinen, skal der anbringes en seddel med “Kørsel forbudt” på instrumentpanelet.

4.Brug altid øjenbeskyttelse, når der anvendes værktøj som kan medføre metalsplinter. Brug en hammer med blødt hoved, f.eks. kobber, til montering af pinde.

5.Forkert udført vedligeholdelse eller indstilling kan medføre alvorlige personuheld. Hvis en vedligeholdelses- eller indstillingsmetode ikke forstås, kontakt din forhandler.

6.Hvis udstyret er løftet, eller maskinen bevæger sig uden fører, kan det medføre alvorlige personuheld. Før der udføres service på maskinen, gør da følgende:

1.Parker maskinen på et fladt, plant terræn.

2.Sænk læsseren og gravearmen, indtil de hviler på jorden.

3.Stop motoren, og fjern startnøglen.

4.Træk håndbremsen.

5.Bloker hjulene for at forhindre enhver bevægelse af maskinen.

6.Hvis en serviceopgave kræver at læsseren skal være løftet (arbejde med motoren), montér da læsserens støttestang.

7.Uautoriserede modifikationer på maskinen kan medføre alvorlige uheld. Udfør ikke modifikationer på maskinen, uden først at have indhentet godkendelse hos den autoriserede forhandler. Enhver modifikation som udføres, skal være i overensstemmelse med maskinens tekniske specifikationer, og skal svare til gældende sikkerhedsregler.

8.Spørg din forhandler til råds, inden der udføres svejsearbejder på maskinen.

9.Nogle af maskinens komponenter er underlagt typegodkendelse. Ved udskiftning af sådanne komponenter er det vigtigt at sikre, at de opfylder sikkerhedsreglerne.

10.Hydraulikolie eller fedt under tryk, som trænger ind under huden, kan medføre alvorlige uheld. Iagttag de nødvendige forholdsregler (beklædning og beskyttelse af ansigt og hænder) til at forebygge sådanne risici. Ved arbejde med sådanne produkter, læs da også fabrikantens specifikke instruktioner for deres anvendelse. Hvis der trænger hydraulikolie ind under huden, søg da straks lægehjælp.

11.Når der udføres svejseopgaver godkendt af den autoriserede forhandler, og ifølge hans specifikationer, afmonter da stikket fra generatoren, og forbind stelledningen fra svejseapparatet til den komponent som skal svejsningen skal udføres på. Forbind ikke stelledningen til en af hydrauliksystemets komponenter.

12.En dæksprængning kan forårsage alvorlige uheld. Kontroller regelmæssigt dækkenes tilstand, og overhold altid de opgivne dæktryk i henhold til dæktypen og det terræn der arbejdes på.

13.Ved kontrol af dæktrykkene, eller oppumpning af dækkene, stå da ikke foran dækket, men altid ved siden af dækkets mønster. Brug et oppumpningsbur, hvis hjulet er afmonteret fra maskinen. Hold alle andre personer borte fra området.

14.Svejs ikke i nærheden af et dæk. Det er vigtigt at afmontere dækket, før der udføres svejseopgaver.

15.Iagttag de nødvendige forholdsregler til beskyttelse af ansigtet ved anvendelse af trykluft.

16.Maskinens konstruktion er i overensstemmelse med “FOPS” og “ROPS” beskyttelsesstandarderne. Enhver modifikation (boring, svejsning, etc.) kan medføre at denne overensstemmelse ikke mere er gældende.

Forebyggelse Af Brand Og Eksplosioner

1.Motorbrændstof kan medføre brand eller eksplosion.

-Fyld aldrig brændstof på tanken, mens motoren er startet.

-Ryg ikke ved optankning.

-Tag alle nødvendige forholdsregler når der svejses, slibes eller arbejdes i nærheden af åben ild.

2.Brug en ikke-brandbar rensevæske til rengøring af dele.

3.En gnist eller åben ild kan få brinten i et batteri til at eksplodere. For at forebygge enhver risiko for eksplosion, overhold da følgende:

-Når batterikablerne afbrydes, afbryd da altid minuskablet (-) først.

-Når batterikablerne genmonteres, monter da altid minuskablet (-) sidst.

-Kortslut ikke batteripolerne med metalgenstande.

-Svejs, slib eller ryg ikke i nærheden af et batteri.

4.Opbevar altid batterier på et sikkert sted, uden for børns rækkevidde.

5.Det elektriske system, eller motorens udstødningssystem kan medføre gnister. Før maskinen anvendes i et område med brandbare dampe, sørg da for god ventilation.

6.Hav altid en ildslukker i nærheden af maskinen. Sørg for at der regelmæssigt udføres service i overensstemmelse med fabrikantens instruktioner.

7.Rengør jævnligt maskinen, og fjern al snavs og brandbart materiale.

8.Se efter utætheder. Udskift beskadigede slanger, rør og forbindelser. Efter reparationsarbejder skal maskinen rengøres inden ibrugtagning.

Undg Else Af Forbr Ndinger

1.Batterielektrolyt medfører alvorlige forbrændinger. Batteriet indeholder svovlsyre. Undgå kontakt med hud, øjne eller beklædning.

Modgift:

UDVENDIGT: skyl grundigt med vand, og tag tøj af, hvis det er kommet kontakt med syren.

INDVENDIGT: undgå at kaste op. Drik vand for at rense munden. Kontakt en læge.

ØJNE: Skyl med rigeligt vand i 15 minutter, og søg læge.

2.Hvis elektrolytten i et batteri er frosset, kan det eksplodere hvis der gøres forsøg på at oplade batteriet, eller hvis motoren forsøges startet med et starthjælpbatteri. Hold altid batteriet opladet for at forhindre at elektrolytten fryser.

3.Batterier afgiver eksplosive gasser. Hold åben ild, gnister og cigaretter borte. Sørg for god ventilation ved opladning af et batteri, eller hvis et batteri anvendes i et lukket rum. Beskyt altid øjnene ved arbejde i nærheden af batterierne.

4.Kogende kølervæske kan sprøjte ud, hvis kølevæskebeholderens dæksel afmonteres, mens systemet stadig er varmt. For at afmontere dækslet: Lad systemet køle af, drej dækslet til det første hak, og vent til trykket er forsvundet. Tag derefter dækslet af.

5.Berør aldrig batteripolerne med hænderne. Dett kan medføre en elektrolytisk tilstand og beskadige kroppens hovedorganer.

ROPS/FOPS KABINE (Eller styrtbøjle)

1.Forsøg ikke at svejse eller genoprette ROPS/ FOPS førerhuset (eller styrtbøjlen).

2.Forsøg ikke på nogen måde at modificere ROPS/FOPS førerhuset (eller styrtbøjlen). Uautoriserede modifikationer, såsom svejsning, boring, slibning eller montering af ekstraudstyr, samt enhver beskadigelse som følge af kollisioner eller at maskinen har været væltet kan svække konstruktionen, og reducere beskyttelsen af føreren. Udskift ROPS/FOPS førerhuset (eller styrtbøjlen), hvis den har været udsat for væltning eller beskadigelse. Forsøg ikke at foretage en reparation.

3.Hvis maskinen betjenes uden et ROPS/FOPS førerhus (eller styrtbøjle), og maskinen vælter, kan det medføre alvorlige uheld eller dødsulykker. Afmonter kun ROPS/FOPS førerhuset for at udføre service eller udskiftning. Kør ikke med maskinen med ROPS/FOPS førerhuset (eller styrtbøjlen) afmonteret.

4.Monter ikke ekstraudstyr (fast eller løst), som kan forøge maskinens vægt. Det kan medføre alvorlige uheld. Pas på ikke at komme over den maksimale vægt, der er vist på ROPS/FOPS førerhusets (eller styrtbøjlens) identifikationsplade.

5.Forkert eftersyn og vedligeholdelse af ROPS/ FOPS førerhuset (eller styrtbøjlen) kan medføre alvorlige uheld. Udfør den vedligeholdelse af ROPS/FOPS førerhuset (eller styrtbøjlen), som er foreskrevet i denne instruktionsbog. Hvis det er nødvendigt at udskifte ROPS/FOPS komponenter, eller ROPS/FOPS førerhuset (eller styrtbøjlen), brug da kun reservedele, der er vist i Reservedelskataloget til denne maskine.

GLIDE RIDE-SYSTEM (Ekstraudstyr)

1.Aktiver ikke Glide Ride-systemet, hvis læsseren er brugt til at løfte maskinen. Maskinen kan falde ned på jorden og medføre alvorlige uheld.

2.Hvis Glide Ride-systemet aktiveres samtidigt med, at startnøglen er i “ON” position, kan læsserrammen hæve eller sænke sig en smule, fordi den hydrauliske akkumulator til- eller frakobles.

3.Anvend aldrig Glide Ride-systemet ved præcis udjævning eller, når udstyret benyttes.

4.Brug aldrig Glide Ride-kontrolsystemet under håndtering og læsning, da det kan beskadige akkumulatoren.

MÆRKATER/TRANSFERS

Advarsel

Alle ulæselige eller manglende mærkater/transfers kan have langtrækkende konsekvenser. Kontroller dem derfor dagligt.

Advarsel

Sørg for at alle mærkater/transfers er lette at læse. Rengør dem regelmæssigt, udskift dem med nye mærkater, hvis de er beskadiget, mangler eller malet over. Hvis der er monteret en mærkat på en komponent som udskiftes, sørg da for at montere en ny mærkat på den nye komponent.

BEMÆRK: Når du rengør mærkater/transfers, brug da kun en klud, vand og sæbe. Brug ikke opløsningsmidler, benzin etc.

BEMÆRK: Dette afsnit indeholder kun mærkater vedrørende sikkerhed, service og betjening af maskinen. Oplysninger vedrørende alle mærkater på maskinen findes i reservedelskataloget.

Udvendigt St Jniveau

Denne mærkat angiver maskinens udvendige støjniveau i decibel, som fabrikken garanterer, I henhold til EU-direktiv 2000/14/EC - trin II.

Model: 580 Super R

Reservedelsnummer: 87346382

Modeller: 590 Super R, og 695 Super R

Reservedelsnummer: 87346214

M Rkaters Placering

Vedrørende mærkaters funktion, se “Mærkater-illustrationer”.

Når du udskifter mærkater, kontroller, at de anbringes på de angivne steder.

MÆRKATER-ILLUSTRATIONER

Bremseolie

Reservedelsnummer: 85807870

Denne mærkat angiver, at føreren skal kontrollere bremseolieniveauet, og at føreren skal finde oliespecifikationer og fyldningsvolumen i Betjeningsvejledningen.

Ildslukker

Reservedelsnummer: 85804337

Kontroller, at ildslukkeren er i overensstemmelse med lokale regulativer og fungerer, som den skal.

Sikkerhedssele

Reservedelsnummer: 85804335

Denne mærkat minder om at spænde sikkerhedsselen, hver gang, der arbejdes, for at undgå risikoen for at blive slynget ud, hvis maskinen vælter.

Sikkerhedshjelm

Reservedelsnummer: 85804334

Benyt sikkerhedshjelm af hensyn til din egen sikkerhed.

Instruktionsbog

Reservedelsnummer: 85804333

Denne mærkat viser, hvor instruktionsbogen findes. Læs instruktionsbogen grundigt, så du kan betjene maskinen korrekt.

Elektriske luftledninger

Reservedelsnummer: 85804327

Arbejd ikke i nærheden af elektriske luftledninger uden først at kontrollere, at minimumsafstanden kan overholdes.

Advarsel

Reservedelsnummer: 85804400

Kontroller, at maskinen ikke er til fare for nogen eller noget, når den efterlades uden opsyn.

Førstehjælpskasse

Reservedelsnummer: 85804339

Kontroller, at der ikke mangler noget i førstehjælpskassen, og kontroller ligeledes med jævne mellemrum medicins etc’s udløbsdatoer.

Gravebomshøjde (Gælder bestemte lande)

Reservedelsnummer: 85805829

Husk altid at tage gravebomshøjden i betragtning, når du kører med maskinen eller, når den transporteres. Maksimumhøjden fra jorden er 3,9 meter. Når maskinen transporteres, skal du kende afstanden fra jorden og op til maskinens højeste punkt.

Ophold indenfor maskinens arbejdsområde er forbudt

Reservedelsnummer: 85804331

Denne mærkat minder føreren om, at der ikke må opholde sig nogen inden for maskinens arbejdsområde, når motoren er startet.

Knusningsfare

Reservedelsnummer: 85804332

Denne mærkat minder dig om at holde en minimumsafstand mellem dine fødder og støttebenene, når de er i bevægelse.

Knusningsfare

Reservedelsnummer: 85804329

Denne mærkat minder dig om at holde en minimumsafstand mellem dine hænder og alle bevægelige dele.

Forbrændingsfare

Reservedelsnummer: 85804326

Denne mærkat gør opmærksom på, at motordelene er varme efter kørsel. Lad motoren køle helt af, inden du foretager nogen form for vedligeholdelsesarbejde på den.

Batteri

Reservedelsnummer: 85804330

Denne mærkat gør opmærksom på, at det er nødvendigt at se Afsnit 10, “Batteri”.

Motor

Reservedelsnummer: 85804324

Denne mærkat advarer dig om, at bestemte dele i motorrummet kan gribe fat i din hånd, skære dig eller forbrænde dig. Inden, du fjerner motorhjelm, skal du stoppe motoren, fjerne tændingsnøglen og følge instruktionsbogens anvisninger.

Hydrauliktank

Reservedelsnummer: 85804341

Kontroller, at du kun kommer hydraulisk væske i en beholder, der bærer dette symbol. Se Afsnit 8, “Væsker og smøremidler”.

Læsserens øverste position

Reservedelsnummer: 85804325

Denne mærkat advarer om, at det er et ufravigeligt krav, at sikkerhedsstangen skal monteres, når der udføres arbejde som kræver, at læsseren er i løftet position.

Brændstoftank

Reservedelsnummer: 85804338

Kontroller, at du kun kommer brændstof i en tank, der bærer dette symbol. Se Afsnit 8, “Væsker og smøremidler”.

Løfteøjer

Reservedelsnummer: 85804336

Denne mærkat angiver de løfteøjer, der skal anvendes, hvis maskinen skal løftes. Brug aldrig andre løftesteder, end dem, som er angivet med denne mærkat.

H Ndsignaler

Ved betjening af maskinen, forsøg da aldrig at udføre opgaver, som kræver akkuratesse, eller at arbejde i områder, hvor oversigtsforholdene er dårlige, uden hjælp fra en signalmand. Sørg for, at både føreren og signalmanden fuldt ud forstår de signaler, der anvendes.

START AF MOTOREN

KØR
