BEMÆRKNINGER

Denne maskine er blevet konstrueret og bygget med henblik på størst mulig kvalitet. Den opfylder de gældende sikkerhedsregler, samt færdselsreglerne. Se “Formularer og deklarationer”. Dette udelukker dog ikke enhver risiko for uheld, og det er derfor vigtigt at overholde de grundlæggende sikkerhedsregler og -foranstaltninger.

Læs denne instruktionsbog grundigt før betjening af maskinen. Instruktionerne om sikkerhed, betjening og vedligeholdelse er blevet udviklet for at sikre sikker vedligeholdelse og betjening af denne maskine.

Brug denne instruktionsbog som vejledning. Maskinen er et pålideligt arbejdsredskab, som føreren altid kan regne med, blot den er korrekt vedligeholdt.

Standardudstyret på denne maskine er beregnet til generelle jordflytnings- og graveopgaver. Hvis maskinen skal bruges til løft af byrder (rør, betonrørsdele, afstivningsmaterialer, etc.), skal man sikre sig, at maskinen er korrekt udstyret hertil.

Brug ikke denne maskine til andre formål, end dem der er beskrevet i denne instruktionsbog. Hvis maskinen bruges til opgaver, der omfatter brug af specialudstyr, kontakt din forhandler for at sikre, at de tilpasninger eller modifikationer, som er blevet udført, opfylder maskinens tekniske specifikationer samt de gældende sikkerhedsregler.

Alle modifikationer eller tilpasninger som ikke er godkendt af fabrikant kan gøre at maskinen ikke længere opfylder de oprindelige sikkerhedsgodkendelser.

Til visse anvendelsesformål kræves ekstraordinær servicering. Tal med din forhandler.

Før denne maskine overlades til en fører, sørg da for, at:

1.Føreren har fået den nødvendige uddannelse i sikker og korrekt brug af maskinen på et af vore træningscentre eller anden godkendt organisation.

2.Føreren har læst, og fuldt ud forstået, de instruktioner, der er angivet i denne instruktionsbog.

Opbevar altid denne instruktionsbog i det opbeva- ringsrum, der er beregnet hertil. Kontroller at den altid er komplet og i god stand. Yderligere eksemplarer af instruktionsbogen kan købes hos din forhandler.

Din forhandler står til rådighed med yderligere oplsyninger. Han udfører også den nødvendige servicering, leverer reservedele af høj kvalitet der passer, og som er i overensstemmelse med godkendte normer og standarder.

Officiel Dokumentation

Et certifikat, som definerer den vægtangivelse, der er vist på producentpladen

-Angiver at den vægt, der vises på producentpladen, er en vægt baseret på den tungeste konfiguration, og at denne ikke altid svarer til den aktuelle konfiguration, som anvendes.

Standard testcerifikat

-Støjniveau (2000/14/EF)

(kopi leveres med en separat formular, eller på bagsiden af “EF” overensstemmelseserklæringen)

En “EF” overensstemmelseserklæring

-For en ny entreprenørmaskine, der er seriefremstillet i henhold til en typegodkendt konstruktion, konstrueret og fremstillet i overensstemmelse med kravene i det Europæiske direktiv 98/37/EF, omhandlende maskinsikkerhed, og især:

1.De følgende direktiver:

- 2000/14/EF: Støjniveau

- 89/336/EF: Elektromagnetisk overensstemmelse

2.De følgende Europæiske standarder:

- EN 474-1: Sikkerhed - Generelle krav

- EN 474-4: SikkerhedGravemaskiner, forsynet med løfteudstyr

VIGTIGT: En original af dette “EF” certifikat leveres sammen med hver maskine, og skal opbevares omhyggeligt af ejeren. (Der vil efterfølgende kun kunne leveres en fotokopi på forespørgsel).

VIGTIGT: Den officielle dokumentation, som er leveret sammen med maskinen, skal opbevares af ejeren, så han på forlangende, kan fremvise dokumenterne til kontrollerende myndigheder.

Pr Sentation

Gravemaskinerne med dybdeske er hydrauliske gravemaskiner. De består af kørekomponenter, en motor, hydraulikaggregater og et førerhus. Når føreren aktiverer betjeningshåndtagene, forsyner pumpen, der trækkes af motoren ventilcentralerne med hydraulikolie. Ventilcentralerne fordeler hydraulikolien til de forskellige komponenter. Et kølesystem som inkluderer en oliekøler, der sørger for at holde hydraulikolien ved dens normale driftstemperatur.

695 Super R gravemaskinerne findes i to forskellige versioner: en version med sideforskydelig dybdeske (sideforskydeligt graveudstyr) og en version med aksial dybdeske (fastmonteret graveudstyr).

HØJRE, VENSTRE, FOR OG BAG PÅ MASKINEN

Når betegnelserne “højre”, “venstre”, “for” og “bag” anvendes i denne instruktionsbog, angiver de maskinens sider set fra førersædet.

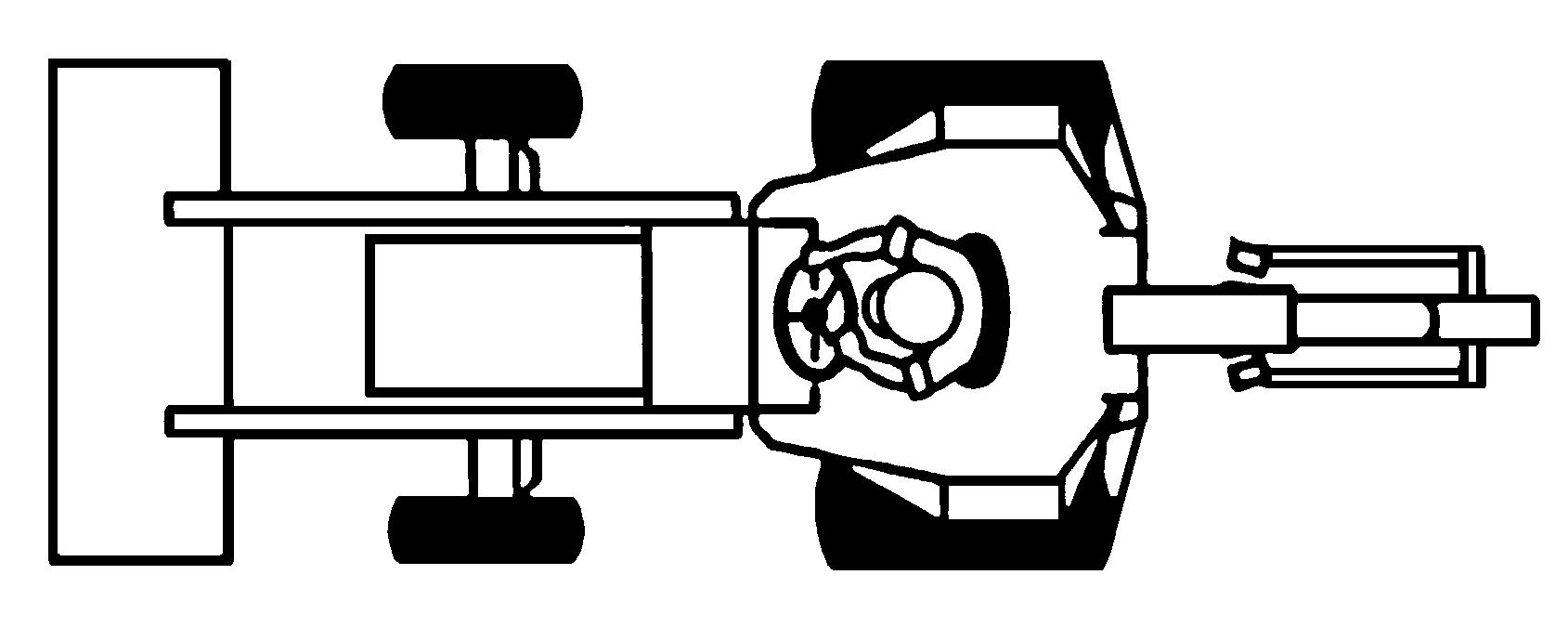

FØRER OG SÆDE I LÆSSERSTILLING

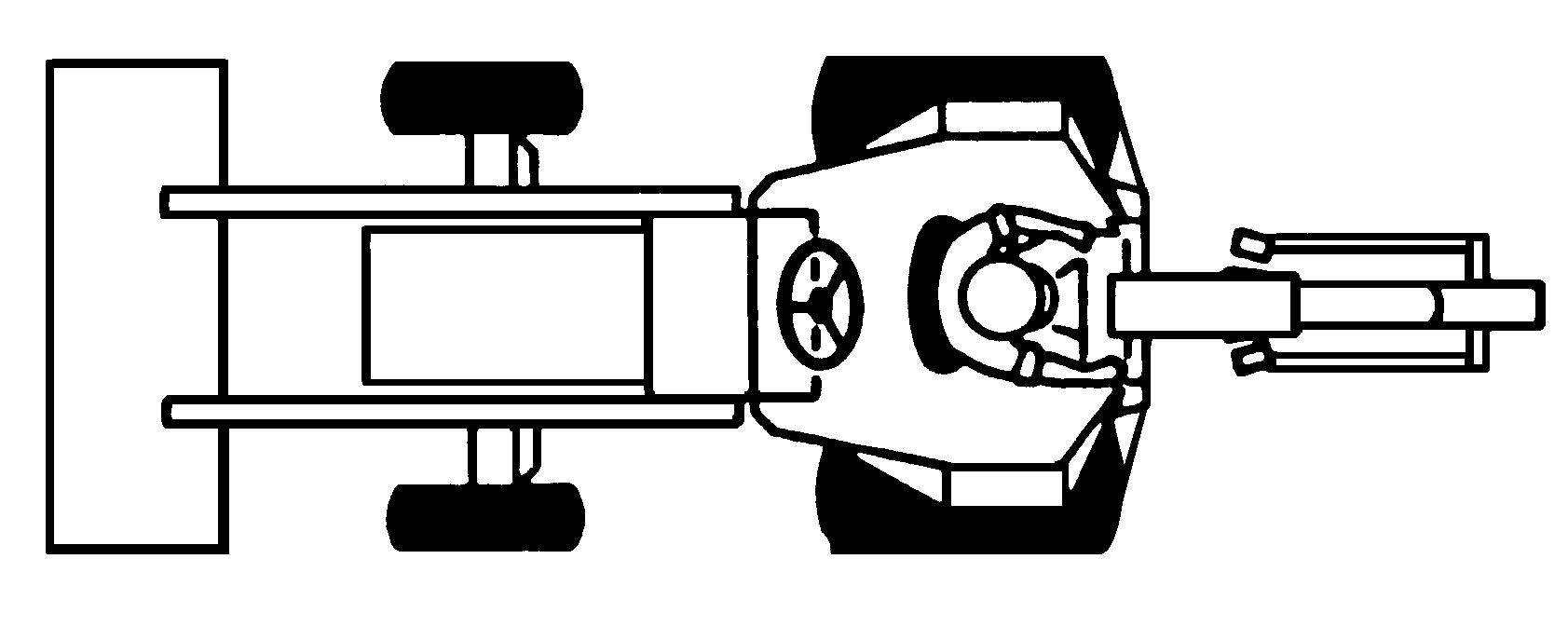

FØRER OG SÆDE I GRAVERSTILLING
