BEMÆRKNINGER

Elektrisk System

Sikringer

VIGTIGT: Drej tændingsnøglen til position "Lukket", før der skiftes sikringer eller relæ.

VIGTIGT: Udskift aldrig en sikring med en, der har en anden ampere-værdi.

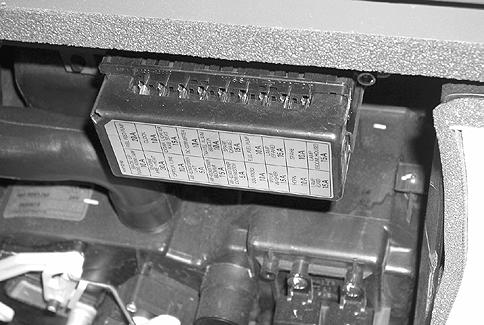

Sikringsdåsen nås ved at åbne panelet bag operatørsædet.

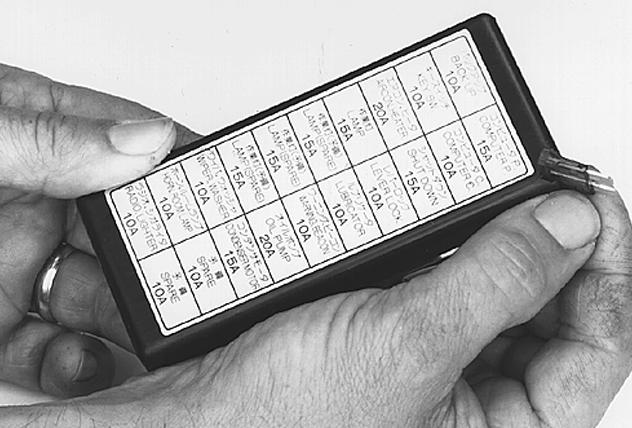

Fjern dåsens låg for at få adgang til sikringerne.

På dækpladen er angivet, hvad hver sikrings funktion er, og hvilken ampere-værdi den har.

BEMÆRK: For at fjerne eller anbringe en sikring anvendes udtrækkeren anbragt i øverste højre hjørne på dækpladen.

Batterier

VEDLIGEHOLDELSESSPECIFIKATION

Kontrol af opladningsstatus........................................................................................................For hver 50 timers drift Kontrol af elektrolyt...................................................................................................................For hver 250 timers drift

BEMÆRK: Hvis maskinen skal startes med hjælpebatterier/startkabler, se "Forbindelse af hjælpebatterier".

Advarsel

Før der udføres arbejde på det elektriske kredsløbs komponenter, skal tændingsnøglen sættes i "OFF"(slukket) position. Ved afmontering af batterier, skal det negative (-) kabel altid afbrydes først. Ved genmontering af batteriforbindelsen, skal det negative (-) kabel altid forbindes sidst.

Advarsel

Batterisyren kan forårsage alvorlige forbrændinger/ ætsninger. Batterier indeholder svovlsyre. Undgå kontakt med hud, øjne og tøj.

Modgift:

UDVENDIG: skyl grundigt med vand og tag tilsmudset tøj af.

INDVENDIG: provoker ikke opkastning. Skyl munden godt med vand. Rådspørg en læge.

ØJNE: skyl grundigt med vand i 15 minutter og rådspørg en læge.

Advarsel

En gnist eller åben flamme, kan få brintdampene i batteriet til at eksplodere. For at afværge eksplosion, gøres følgende:

- Når batterikablerne skal afmonteres, afmonteres det negative kabel (-) altid først.

-Når batterikablerne skal forbindes igen, forbindes det negative kabel (-) altid sidst.

-Kortslut aldrig batteripolerne med metalgenstande.

-Lad være med at svejse, slibe eller ryge i nærheden af batterierne.

Advarsel

Batterier afgiver eksplosive gasser. Hold al åben ild, gnister og cigaretter væk fra batterierne. Sørg for passende ventilation, når batterier oplades, eller når de bruges i lukkede rum. Beskyt altid øjnene, når der arbejdes i nærheden af batterier.

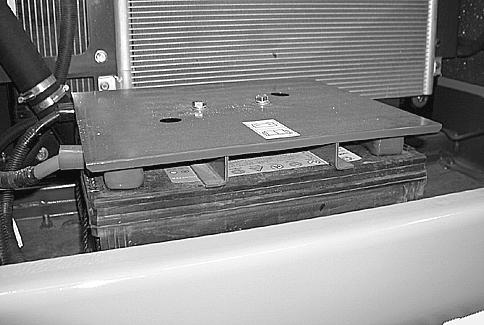

Batterierne nås ved at åbne venstre sidedøren og derefter fjerne skydepladen.

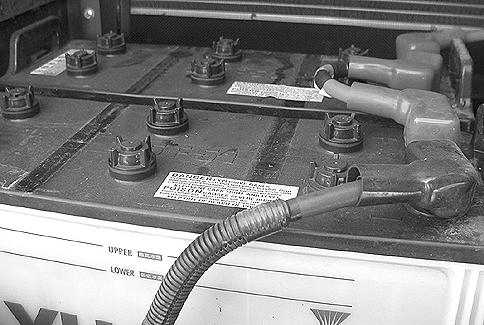

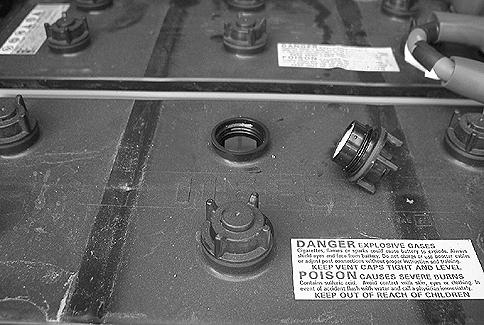

KONTROL AF ELEKTROLYTNIVEAU

Fjern hætterne, og kontrollér væskestanden for hver celle. Væskestanden skal være mellem 10 og 15mm over pladerne. Tilsæt destilleret vand, hvis nødvendigt, og skru hætterne på igen.

VIGTIGT: Når der tilsættes destilleret vand ved temperaturer under 0°C, skal batterierne oplades eller motoren køre i ca. to timer for at sikre, at vand og elektrolyt blandes rigtigt.

BEMÆRK: Sørg for at batteripolerne er rene, dækket med fedt, og at kablerne er korrekt fastgjort.

Udskiftning Af Batteri

1.Fjern polhætterne, afbryd kablerne (negative poler) og derefter kablerne (positive poler). Fjern antisulfatstoffet og derefter batteriklemmerne.

2.Anbring et nyt batteri og sæt klemmerne på plads igen.

3.Rengør kablerne og batteripolerne, og dæk dem med fedt.

4.Monter nye antisulfateringsskiver, forbind de positive kabelender til de positive poler og derefter de negative kabelender til de negative poler. Monter polhætterne.

Advarsel

Vend ikke polerne. Forbind de positive kabler til de positive (+) poler og de negative kabler til de negative (-) poler.

5.Genanbring skydepladen.

Advarsel

Opbevar altid batterier på et sikkert sted, udenfor børns rækkevidde.

Advarsel

Rør aldrig ved batteriernes poler med hænderne, da elektrolysen kan ske i menneskets krop og forårsage læsioner på vitale organer.

FORBINDELSE AF HJÆLPEBATTERIER

Advarsel

At forbinde hjælpekabler forkert, eller kortslutte polerne, kan forårsage en ulykke. Tilslut startkabler efter følgende instruktioner.

Kontroller, at hjælpebatteriets spænding passer med maskinens spænding (24V).

1.Fjern klemmerne.

2.Forbind det positive (+) kabel til den positive (+) pol på det første af maskinens batterier.

3.Forbind det negative (-) kabel til den negative (-) pol på det andet af maskinens batterier.

4.Start motoren.

5.Fjern først hjælpebatteriets negative (-) kabel og derefter det positive (+).

6.Monter klemmerne.

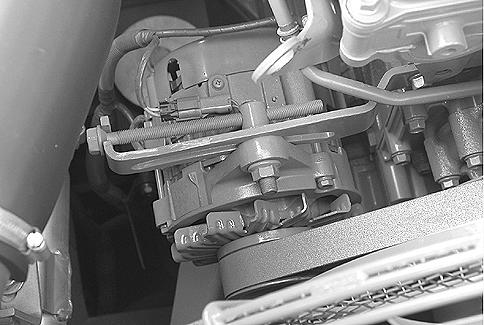

Generator

VEDLIGEHOLDELSESSPECIFIKATION

Eftersyn...................................................................................................................................For hver 1000 timers drift

Advarsel

Når der udføres svejsearbejde på maskinen (godkendt af producenten og iht. til disse anvisninger) eller andre reparationer på det elektriske system, afmonter kablerne B+ og D+ fra generatoren. Kontroller mærkaterne på kablerne, når de monteres.

VIGTIGT: Brug ikke en damprenser eller rensevæske til rengøring af generatoren.

Få din CASE-forhandler til at kontrollere generatoren.

BEMÆRK: Kontroller, at klemmerne er monterede korrekt.

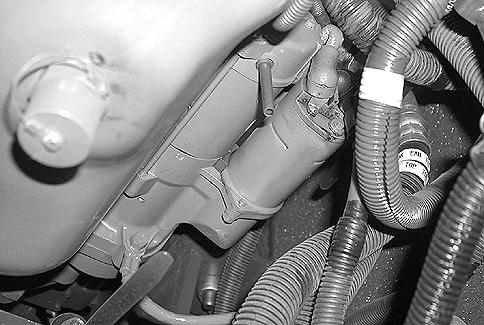

Startermotor

VEDLIGEHOLDELSESSPECIFIKATION

Eftersyn...................................................................................................................................For hver 1000 timers drift Få din CASE-forhandler til at kontrollere startermotoren.

BEMÆRK: Kontroller, at klemmerne er monterede korrekt.

UDSKIFTNING AF EN PÆRE

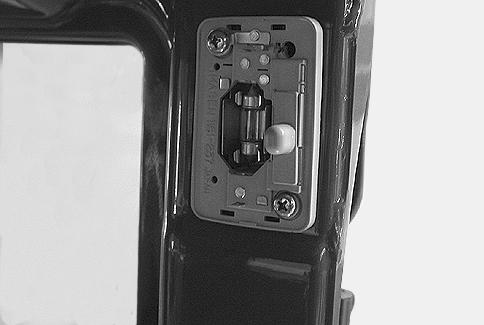

LYS I FØRERKABINEN

1.Afmonter låget.

2.Fjern pæren og anbring en ny pære med samme styrke (10W).

3.Genanbring dækslet.

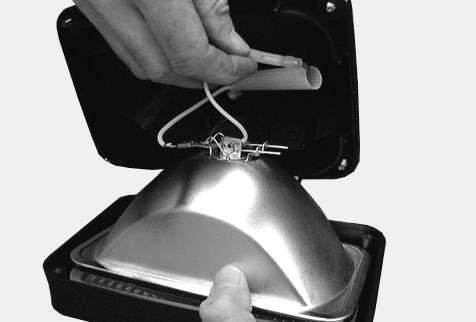

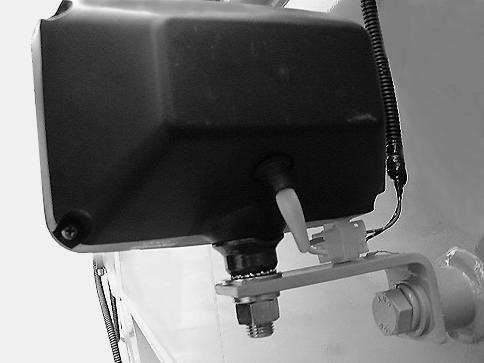

EKSTRA ARBEJDSLYS

1.Fjern de fire resterende skruer.
