AFSNIT 5 - BETJENINGSINSTRUKTIONER

Bugsering Af Maskinen

Bugsering er kun tilladt, når maskinen er brudt sammen.

Kontroller først, at den kan bugseres, uden der sker yderligere skade.

Forsøg så vidt muligt at foretage reparationer på stedet, eller kontakt din CASE-forhandler.

Advarsel

Bugsering er en vanskelig manøvre, som altid udføres for brugerens egen risiko. Fabrikantens garanti gælder ikke for ulykker eller problemer, der opstår under bugsering. Hvis overhovedet muligt bør reparationer udføres på stedet.

Advarsel

Maskinen skal bugseres meget langsomt, kun over en kort afstand, og kun hvis det er absolut nødvendigt.

Advarsel

Føreren skal være den eneste person på maskinen under bugseringen. Sørg for at der ikke er andre på maskinen, eller indenfor dens arbejdsområde.

SÆNKNING AF UDSTYRET I TILFÆLDE AF MASKINFEJL

Hvis motoren bryder sammen, skal man anvende følgende fremgangsmåde for at sænke udstyret:

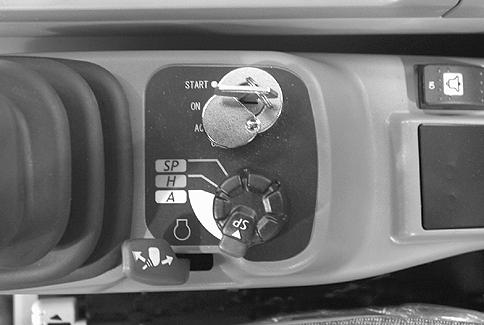

1.Drej tændingsnøglen til "ON".

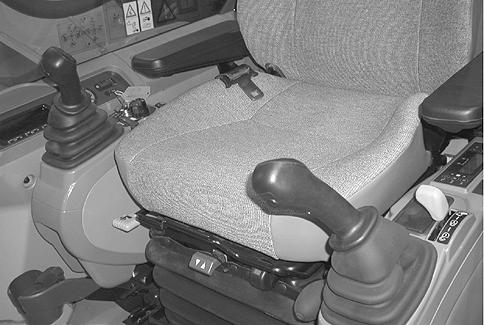

2.Sænk funktionsafbryderhåndtaget (sikkerhedsbjælke i udadvendt stilling).

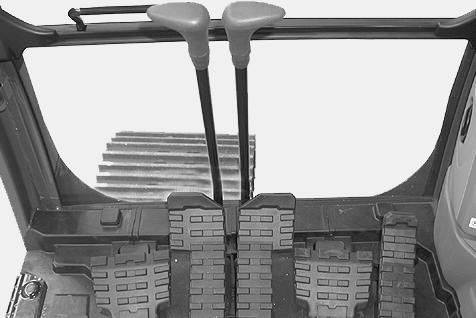

3.Anbring betjeningshåndtag(ene) i den stilling, der svarer til den ønskede nedadgående bevægelse.

HYDRAULISKE HJÆLPEKREDSLØB

Maskinen har to typer hydrauliske hjælpekredsløb. Det ene kredsløb er til udstyr med enkelt gennemstrømning, f.eks. hydrauliske dybdeplove. Det andet kredsløb er til udstyr med to gennemstrømninger, f.eks. nedbrydningsskovle osv.

Kontakt din CASE forhandler med henblik på valg af ekstraudstyr, der passer til din maskine, og for at få gennemstrømningerne i forbindelse med brugen af dette korrekt indstillet.

HYDRAULISK DYBDEPLOV ELLER HYDRAULISKE HØJGENNEMSTRØMNINGSKREDSLØB (ekstraudstyr)

Maskinen har to typer hydrauliske hjælpekredsløb. Det ene kredsløb er til udstyr med enkelt gennemstrømning, f.eks. hydrauliske dybdeplove. Den anden kredsløbstype er beregnet til brug med enkelt gennemstrømning eller til dobbelt gennemstrømning med kontinuerlig gennemstrømning eller til brug til dobbelt gennemstrømning såsom betonknusere osv.

Hydraulisk dybdeplov eller enkelt-gennemstrømnings hydraulisk kredsløbskonfiguration

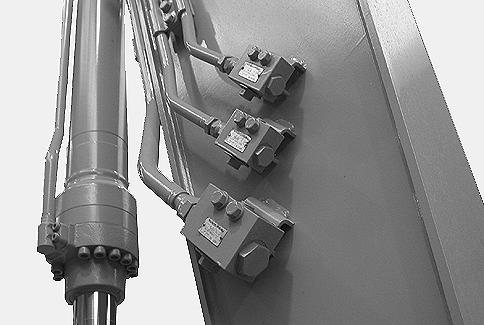

1.Foretag de nødvendige tilslutninger og åbn derefter tilførselsventilerne ved hjælp af en sekskantnøgle.

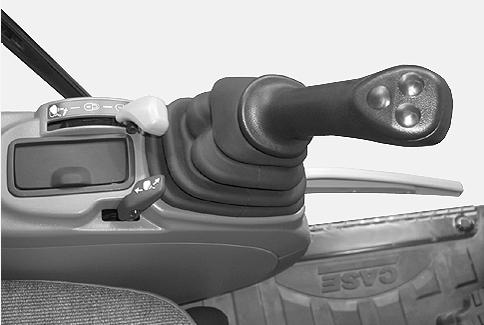

2.Tryk kontakten (1) på den venstre betjeningsarm, korresponderende med den hydrauliske dybdeplov, nedad.

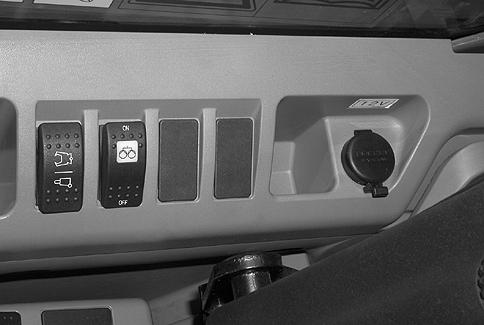

3.Kontroller, at kontakten (2) står på "OFF", korresponderende til enkelt gennemstrømnings hydraulisk kredsløb.

BEMÆRK: I normal arbejdsposition (gravning) skal kontakten (2) stå på "OFF".

4.Hver gang, der trykkes på denne kontakt, kan en af de nævnte gennemstrømningstyper for pumpen vælges.

5.Ikonen for tilbehøret forbundet med den pågældende gennemstrømning ses på skærmen.

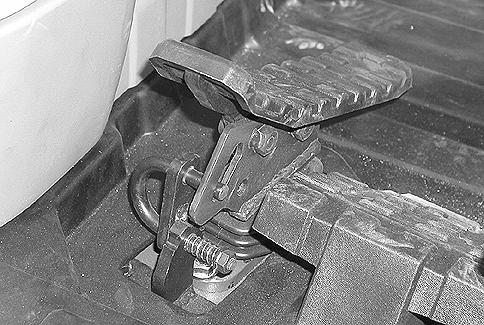

6.Oplås pedalen og aktiver låsepinden.

7.Brug betjeningspedalen til at betjene den hydrauliske dybdeplov.

8.Under arbejdet ses gennemstrømningen på skærmen.
