AFSNIT 5 - BETJENINGSINSTRUKTIONER

L Ft Af Maskinen

Udfør aldrig nogen handlinger uden først at have trukket tilbehøret tilbage og trukket skovl og gravearm fuldt ud. Anbring herefter tilbehøret på jorden. Stop motoren og forlad førerhuset.

VIGTIGT: Inden maskinen løftes, kontrolleres det, at kæder, remme, stropper eller seler er i perfekt stand og at de kan klare maskinens vægt. Se "Vægt" i afsnit11.

VIGTIGT: Det er yderst vigtigt at de hejsepunkter der er angivet på maskinens sikkerhedsmærkater anvendes. Se "Mærkater" i afsnit 3.

Advarsel

Maskinen skal løftes meget langsomt og i vandret stilling.

Advarsel

Sørg for, at der ikke er nogen under eller nær ved maskinen, mens den løftes.

L Ft Af En Byrde

Advarsel

Når der skal foretages løft af en byrde, er det et ufravigeligt krav, at instruktionerne i denne instruktionsbog, samt evt. lovmæssige regler, følges til punkt og prikke.

Når der skal løftes en byrde (rør, betonrørskonstruktioner, afstivningsmaterialer, etc.) skal maskinen være forsynet med slangebrudsventiler, en overbelastningsindikator, et løfteøje og et løfteskema, der svarer til maskinens type og dens udstyr. Se "Begrænsninger for løft".

VIGTIGT: Intet system eller anordning må erstatte CASE slangebrudsventilerne ved løft af en byrde.

Når der skal løftes en byrde, skal man sørge for følgende:

-Parker maskinen på en flad, fast og plan overflade.

-Fastgør læsset til fastgørelsespunktet (løfteøjet) på hurtigkoblingen (ekstraudstyr) (se "Løfteøjer" i afsnit 4) eller på skovlens betjeningsstang. Se "Løftegrænser". Det er forbudt at svejse kroge eller øskener på skovlenes bundplader.

-Brug stropper og kæder der er i perfekt stand, egnede til at løfte den byrde, der er tale om, og som er forsynet med sikkerhedskroge, der ikke åbner sig ved et uheld.

-Kontroller, at slangebrudsventilerne fungerer korrekt. Trykindstillingen skal kontrolleres hver 6. måned i overensstemmelse med gældende regler og/eller fabrikantens instruktioner. Kontakt CASE-forhandleren.

-Sørg for at løfteskemaet ligger i støvlommen, som er beregnet hertil og at det svarer til maskinens version og det monterede udstyr. Se "Begrænsninger for løft".

-Overlæsindikatoren SKAL stilles på "ON".

-Vælg "H" arbejdsmåde. Se "Venstre betjeningsarm" (punkt 2) i afsnit 4.

-Overskrid ikke grænserne, der er vist i løfteskemaet. For at få et løfteskema, skal man kontakte sin CASE-forhandler, og oplyse maskinens fuldstændige type og modelnummer, kontravægtens vægt, samt bommens og gravearmens type og længde.

-Tillad ikke nogen at opholde sig indenfor maskinens arbejdsområde.

-Betjen håndtagene jævnt og roligt, så der er fuld kontrol over maskinens og udstyrets bevægelser.

-Stabiliser byrden nogle få centimeter over jorden, for at sikre, at den er perfekt afbalanceret, inden den forsøges flyttet.

-Alle bevægelser skal være sikre og glidende. Hurtige bevægelser er ikke det samme som kraftige bevægelser.

-Når der køres med en byrde, skal man sørge for at gøre følgende:

-Placer overvognen parallelt med undervognen.

-Kør med byrden så tæt ved undervognen og jorden som muligt.

-Sørg for at al kørsel kun sker med langsom hastighed.

LØFT AF EN BYRDE MED HURTIGKOBLEREN (ekstraudstyr)

1.Med hurtigkobleren (afhængig af model) skal byrden løftes med skovlens cylinderstang helt trukket ud.

VIGTIGT: Bevar denne position under hele løftearbejdet.

2.Det skal være muligt at se løfteøjet fra kabinen under hele løftearbejdet. Det er strengt forbudt at bruge hurtigkoblerens forreste eller bageste fastgøringspunkt (1) til at løfte byrden.

BEMÆRK: Hurtigkoblingens øje kan bruges ved løft på op til 10 ton.

BEMÆRK: Løft af byrder med CASE maskiner sker i overensstemmelse med standard EN474-1 og standard EN474-5 iht. direktiv 98/37/EC.

Oversigt Over L Ssegr Nser

Løfteskemaet (findes i førerhuset) viser de forskellige byrder, der kan løftes, afhængig af maskinens udstyr og rækkevidde.

Maskinen skal stå på en flad, jævn og hård overflade.

Læs angives i daN (1daN= 1,02kg) for en maskine med skovl, hvor skovlens stempelstang er trukket helt ud og krøjens bevægelseshastighed har en indbygget sikkerhedsmargen på:

-33 % angående stabilitet,

-15 % angående hydraulisk begrænsning, med forbindelsesstangens øje som fastgørelsespunkt.

VIGTIGT: Hurtigkoblingens vægt (hvis monteret) skal trækkes fra de opgivne værdier. Se "Vægt" i afsnit 11.

BEMÆRK: De angivne byrder er gældende for det totale arbejdsområdes højde ved det indikerede punkt.

Betjening Af Maskinen I Vand

1.Kontroller, at bunden i det vandløb eller område med vand, hvor der skal arbejdes, kan bære maskinens vægt.

2.Kun undervognen må være under vand. Vandet må maksimalt nå op til bælternes højde: (CX210B: 0,75 m, CX240B: 0,80 m).

VIGTIGT: Arbejd aldrig i vand, der er dybere end bælterne.

3.Inden der arbejdes i vand, skal udstyrets ledforbindelser, krøjekransen og dens tænder smøres grundigt, og rigeligt, med fedt.

VIGTIGT: Arbejd ikke i vandløb med stærk strøm.

Betjening Af Maskinen P Skr Ninger

Advarsel

Arbejde på bakkeskråninger kan være farligt. Regn, sne, is, løse sten, blød undergrund, etc. påvirker terrænforholdene. Det er op til Dem at afgøre, om maskinen kan bruges forsvarligt og sikkert.

-Vær ekstra forsigtig ved arbejde på bakkeskråninger.

-Kontroller, at lav kørehastighed er valgt.

-Når der graves på en skråning, skal det undgås at krøje overvognen nedad mod skråningens bund, mens graveskovlen er fyldt. Hold altid kørereduktionsgearene rettet mod skråningens bund.

-Kør altid i samme retning som skråningen for at forhindre maskinen i at vælte.

Betjening Af Graveskovlen P Fyldning

Fyld skovlen ved at manøvrere den med gravearmen. Hold skovlens bund parallel med gravefladen. Skovlens tænder og klinge skal skære jorden som en kniv. Gravedybden er variabel, afhængig af hvilket materiale, der graves i.

GRAVEMÅDE

1.Korrekt

2.Forkert. Skovlen vil grave sig ind og bevirke et stop

3.Forkert. Skovlen skubbes opad. Dette vil også øge arbejdstiden

MONTERING AF HURTIGKOBLINGEN (ekstraudstyr)

Advarsel

Stik aldrig hænderne ind i hurtigkoblingen, mens motoren kører.

Monter hurtigkoblingen på gravearmen og på forbindelsesstangen ved hjælp af de medfølgende CASE ledpinde (1), og monter derefter forsyningsledningerne.

VIGTIGT: Hurtigkoblingen kan bruges sammen med hydrauliske hamre, men den er ikke konstrueret til at modstå vedvarende vibrationer i længere tid. Det anbefales derfor at afmontere hurtigkoblingen for at reducere risikoen for førtidig slitage, fejlfunktion eller beskadigelse. Hvis man beslutter sig for at anvende en hydraulisk hammer, skal den altid vende ind mod maskinen og den må aldrig bruges som løftestang, fordi trykket i givet fald vil ligge på hurtigkoblingens cylinder

HURTIG REDSKABSMONTERING OG -AFMONTERING (ekstraudstyr)

VIGTIGT: Denne hurtigkobling er konstrueret til brug sammen med CASE skovle. Men andre skovle kan også anvendes, hvis pindenes diameter og vidden mellem skovlens øskener ændres, så de passer til hurtigkoblingens krævede dimensioner (pinde, skiver, bøsninger, etc.). Kontakt CASE-forhandleren.

ADVARSEL

Det er strengt forbudt for alle at opholde sig indenfor maskinens arbejdsområde, mens der monteres eller afmonteres redskaber.

Montering

1.Sørg for at det redskab, som skal påmonteres, ligger sikkert på en flad, jævn overflade, og at det er forsynet med de pinde, som blev leveret sammen med hurtigkoblingen.

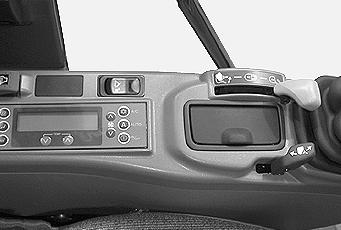

2.Stil kontakten (1) i oplåst position. Den hørlige alarm vil lyde. Se "Hurtigkoblingens låsnings- og oplåsningskontakt" i afsnit 4.

3.Brug gravearmens og skovlens betjeningshåndtag til at stille gravearmen næsten lodret, med en lille hældning ind mod førerhuset, så sikkerhedsanordningen kan udløses. Skyd skovlcylinderen helt ud og hold det hydrauliske tryk, så låsekrogen kan trække sig tilbage.

5.Aktiver skovlens betjeningshåndtag, således at pinden kommer helt ind i hurtigkoblingens låsekrog.

6.Løft gravearmen og brug skovlens betjeningshåndtag låsekrogen

7.Stil kontakten (1) i låst position. Den hørbare alarm stopper. Se "Hurtigkoblingens låsnings- og oplåsningskontakt" i afsnit 4.

9.Vær sikker på, at De kan se, om skovlens pind sidder rigtigt i låsekrogen.

VIGTIGT: Hvis det ikke er muligt at gennemføre en visuel kontrol, mens man sidder i førersædet, skal man stige ned fra maskinen og kontrollere, at redskabet er korrekt fastgjort med sikkerhedsanordningen i indgreb.

10.Brug skovlens betjeningshåndtag til at trække cylinderstangen tilbage, og lade sikkerhedsanordningen få indgreb.

Afmontering

1.Brug gravearmens og skovlens betjeningshåndtag til at stille gravearmen næsten lodret, med en lille hældning ind mod førerhuset, så sikkerhedsanordningen kan udløses. Skyd skovlcylinderen helt ud og hold det hydrauliske tryk, så låsekrogen kan trække sig tilbage.

2.Stil kontakten (1) i oplåst position. Den hørlige alarm vil lyde.

Se "Hurtigkoblingens låsnings- og oplåsningskontakt" i afsnit 4.
