AFSNIT 8 - VEDLIGEHOLDELSE/INDSTILLINGER
5.Fjern redskabet. Anvend en løfteanordning hvis påkrævet.
BEMÆRK: Hvis den hydrauliske dybdeplov stadig er fastgjort til maskinen kan det være nemmere at placere redskabet i jorden og derefter løfte den hydrauliske dybdeplov væk fra redskabet. Sørg for, at redskabet ikke kan vælte.
Advertisement
Montering
1.Kontroller redskabets bøsning og oliepakning for slitage og udskift dem hvis påkrævet. Se "Udskiftning af en redskabsbøsning på den hydrauliske dybdeplov".
2.Rengør redskabet og monteringspindene og smør dem med fedt.
3.Indsæt redskabet og juster redskabets riller i forhold til monteringspindenes huller.
4.Monter monteringspindene og sørg for at redskabet er forsvarligt fastgjort.
5.Monter propperne og låseringene. Sæt gummipladen (hvis monteret) tilbage på undersiden.
AFSNIT 8 - VEDLIGEHOLDELSE/INDSTILLINGER
UDSKIFTNING AF EN REDSKABSBØSNING PÅ DEN HYDRAULISKE DYBDEPLOV (ekstraudstyr)
AFMONTERING
1.Fjern redskabet. Se "Udskiftning af et redskab på den hydrauliske dybdeplov".
2.Skub monteringspindene og propperne ud.
Montering
1.Kontroller oliepakningernes tilstand og udskift dem hvis påkrævet.
2.Smør overfladen på redskabsbøsningen og dets leje.
3.Monter redskabsbøsningen i sit hylster og monter derefter indspændingspindende og pløkkerne.
4.Monter redskabet. Se "Udskiftning af et redskab på den hydrauliske dybdeplov".
SLIDGRÆNSER PÅ DEN HYDRAULISKE DYBDEPLOV (ekstraudstyr)
VÆRKTØJSBØSNING
Den første plade (1) er slidt men den anden (2) er stadig synlig. Redskabsbøsningen kan stadig anvendes.
Drej redskabsbøsningen 90 grader for at udnytte den overflade, der ikke er slidt.
Foretag samme procedure for den anden plade (2) ved hjælp af monteringspinden (3).
Redskabsbøsningen skal udskiftes når begge plader (1) og (2) er udslidte.
Se "Udskiftning af en redskabsbøsning på den hydrauliske dybdeplov".
REDSKAB
CX210B OG CX240B
Oprindelige målSlidgrænse
CB 200S....................Ø 115 mm..................Ø 113 mm
CB 260S....................Ø 125 mm.................Ø 123 mm
CX240B
Oprindelige målSlidgrænse
CB 320S....................Ø 130 mm.................Ø 128 mm
For udskiftning, se "Udskiftning af et redskab på den hydrauliske dybdeplov".
UDSKIFTNING AF HYDRAULISK DYBDEPLOV (ekstraudstyr)
AFMONTERING
1.Anbring den hydrauliske dybdeplov på et plant, fladt underlag.
2.Stands motoren, og fjern tændingsnøglen. Udlign alt tryk i det hydrauliske system. Se "Udligning af tryk i det hydrauliske system" i afsnit 8.
3.Anbring en beholder med tilstrækkelig kapacitet under de hydrauliske rør (1). Luk for stopventilerne (til at åbne eller lukke for systemet) på rørene, hvis monteret. Afbryd slangerne fra rørene. Sæt en prop i hvis nødvendigt.
4.Fjern monteringsdelene (disse kan afvige afhængigt af opspændingsopsætningen).
5.Fjern forbindelsesstangens/den hydrauliske dybdeplovs ledpind (2), og gravearmens/den hydrauliske dybdeplovs ledpind (3).
6.Anvend betjeningshåndtagene til at frigøre den hydrauliske dybdeplov.
Montering
1.Brug udstyrets betjeningshåndtag til at koble gravearmen til den hydrauliske dybdeplov.
2.Stands motoren, og fjern tændingsnøglen. Udlign alt tryk i det hydrauliske system. Se "Udligning af tryk i det hydrauliske system" i afsnit 8.
3.Monter gravearmens/den hydrauliske dybdeplovs forbindelsespind (3). Tilslut slangerne til den hydrauliske dybdeplov.
4.Betjen forbindelsesstangens betjeningshåndtag indtil den tilkobles dybdeploven hvorefter motoren standses og tændingsnøglen fjernes.
5.Monter forbindelsesstangens/hydraulik dybdeplovs pind (2), og monter derefter akslens holdepinde.
6.Åbn lukkeventilerne (for at åbne eller lukke kredsløbet) på rørene (1), hvis monteret.
7.Smør forbindelsespindene.
KONTROL AF LÅSEKROGENS ÅBNING PÅ HURTIGKOBLINGEN (ekstraudstyr)
VEDLIGEHOLDELSESSPECIFIKATION
Kontrolleres..........................................................................................................................................Hver uge og hver gang hurtigkoblingen monteres
VIGTIGT: Det er et ufravigeligt krav, at denne kontrol foretages hver uge og hver gang hurtigkoblingen påmonteres.

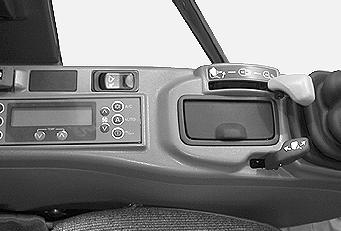

1.Anbring kontakten i den oplåste position. Den hørlige alarm vil lyde.
Se "Hurtigkoblingens låsnings- og oplåsningskontakt" i afsnit 4.
2.Brug skovlens betjeningshåndtag til at trække cylinderens stempelstang helt ind, og hold det hydrauliske tryk, så låsekrogen trækkes tilbage og går op mod låsestangen.
